比亞迪半導體車用碳化硅SiC功率模塊具有什么特點

作為新能源車提高效率最有效的技術，SiC已被視作新能源汽車下一代功率半導體核心器件。

SiC功率器件的應用，有助于實現功率模塊的小型化，進而提高電機驅動系統的功率密度和可靠性，解決新能源汽車發展所面臨的難題。此前，特斯拉Model 3率先采用SiC，開啟了電動汽車使用SiC先河，2020年比亞迪漢也采用了SiC模塊，有效提升了加速性能、功率及續航能力。

在SiC器件領域，比亞迪半導體已實現SiC模塊在新能源汽車高端車型電機驅動控制器中的規?；瘧?yīng)用，其自主研發制造的高性能碳化硅功率模塊，是全球首家、國內唯一實現在電機驅動控制器中大批量裝車的SiC三相全橋模塊。

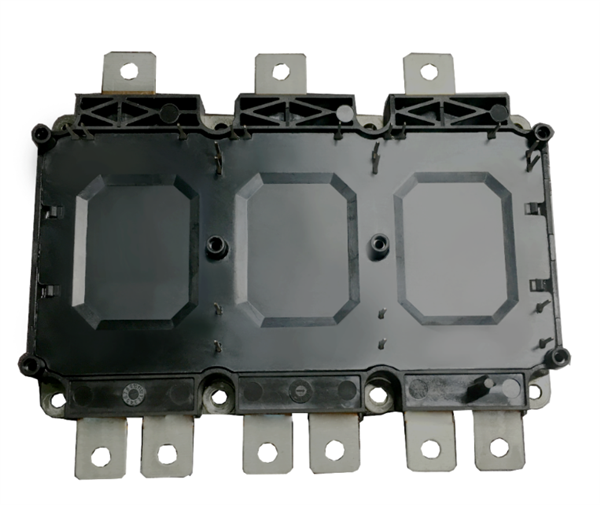

比亞迪半導體碳化硅功率模塊是一款三相全橋拓?fù)浣Y(jié)構的灌封全碳化硅功率模塊，主要應用于新能源汽車電機驅動控制器，主要擁有以下特點：

1) 其采用納米銀燒結工藝代替?zhèn)鹘y(tǒng)軟釬焊料焊接工藝，提升了高溫可靠性，充分發揮SiC高工作結溫性能。相比傳統焊接產品，可靠性壽命提升5倍以上，連接層熱阻降低95%；

Ø 納米銀燒結工藝燒結體具有優異的導電性、導熱性、高粘接強度和高穩定性等特點，應用該工藝燒結的模塊可長期工作在高溫情況下

Ø 納米銀燒結工藝在芯片燒結層形成可靠的機械連接和電連接，半導體模塊的熱阻和內阻均會降低，整體提升模塊性能及可靠性

Ø 燒結料為純銀材料，不含鉛，屬于環境友好型材料

2) SiC芯片正面互聯采用先進的Cu clip bonding工藝，提高了SiC模塊的過流能力，增強了散熱性能，降低了芯片的溫升；

3) 采用超聲波焊接工藝連接絕緣基板金屬塊與外部電極，減小模塊雜散電感，并增強過流及散熱能力；采用氮化硅AMB（活性金屬釬焊）陶瓷覆銅基板，大幅降低熱阻，良好的散熱提升了芯片使用壽命；

此外，比亞迪半導體SiC模塊可滿足20KHz以上的使用頻率，使車主暢想靜音駕駛。

SiC功率模塊亮點頻顯，不難發現，其超低的開關及導通損耗、超高的工作結溫等特性，在實現系統高效率和高頻化方面起到了決定性作用。SiC功率模塊不僅僅帶來電控效率、續航能力的提升，同時使功率密度增加至少一倍，輸出功率可達250KW以上，且同功率水平下，模塊體積較IGBT縮小一半以上。

比亞迪表示，該該碳化硅功率模塊已于2020年搭載比亞迪車型“漢EV”上市，讓電驅系統將功率與扭矩發揮到極致，大幅提升了電驅的性能表現，助力整車實現百公里加速3.9s，這也是比亞迪旗艦車型漢成為全球新能源汽車行業明星產品的”真功夫“之一！
