PTC熱敏電阻可用于計算機及其外部設備、移動電話、電池組、遠程通訊和網絡裝備、變壓器、工業控制設備、汽車及其它電子產品中，作為開關類的PTC陶瓷元件，具有開發功能。
使電器設備避免過流、過熱損壞；作為加熱類的PTC陶瓷元件，它是一種溫度自控的發熱體，大量用于暖風機、電吹風、電蚊香、電熨斗等需要保持恒定溫度的電器上，可省去一套溫控線路。?
（1）負載過電流、過熱保護?
右圖為熱敏電阻對負載電路的保護示意圖。
熱敏電阻動作后，電路中電流有了大幅度的降低，因而可同時起到過熱保護和過流保護兩種作用。
熱敏電阻也適用于手提電腦及手機中的鋰離子電池和鎳氫電池的短路及發熱保護。?
當手機電池過充電或短路時，電池發熱，電池內部線路板上的PTC阻值上升，將電流限制在安全范圍內。某些水貨手機電池內部用普通電阻代替PTCR，在發生短路故障時，保護作用很差。
（2）PTCR在電視機PTC消磁電路中的應用?
彩色顯像管的柵網、、蔭罩等部件都是用金屬材料做成的，易受到地磁場或機內、外雜散磁場的影響，會使這些金屬部件磁化，使圖像色彩出現異常，因此彩色電視機都設有自動消磁電路。
附著在顯像管上的消磁線圈與PTCR串聯組成消磁電路。剛開機時， PTCR冷電阻很小（約為12～18Ω），流過消磁線圈的50Hz電流很大，產生很強的交變磁場，電流同時也流過PTCR，使其溫度上升，其阻值在幾秒內迅速增大，電流逐漸減小，呈衰減波形，磁場逐漸減弱起到消磁的作用。為了減小維持電流，可緊貼PTCR旁邊，設置一個小功率加熱電阻，使PTCR在電視機工作期間一直保持較高的溫度，流過消磁線圈的電流可維持在很小的水平，以減小耗電。

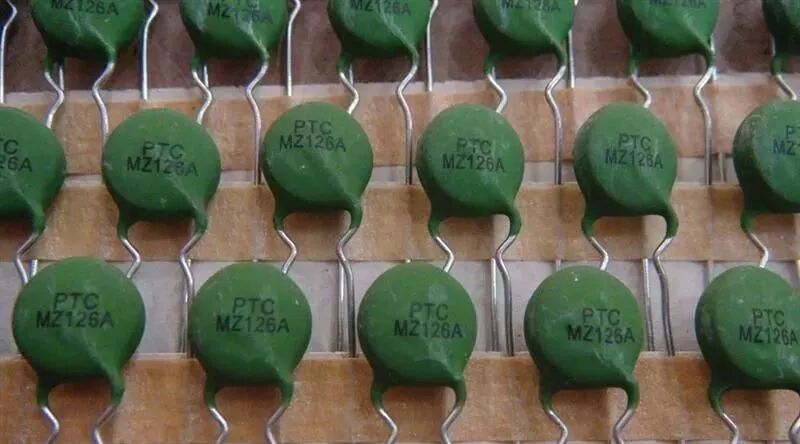

電視機消磁電路用PTC熱敏電阻?
PTC消磁電路的電流時間曲線?
（3）PTCR在電動機起動中的應用
PTC在電動機起動電路中的應用?
將PTCR串聯在電動機起動線圈電路中，在電動機起動的數秒鐘里，有較大的起動電流；當電動機起動后，流過起動線圈的電流就很小。
（4）PTCR在電動機過熱保護中的應用
將PTCR埋藏在電動機線圈中，當電動機線圈過熱時，PTCR減小，啟動電動機保護電路，切斷電動機的電源。在這個例子中，電動機的電流未流過PTCR，這與前面幾個例子有較大的不同，PTCR只起到檢測溫度的功能，而不是當作可恢復保險絲使用。
