問題
用STM32做了一個微型四軸的飛控，使用的是空心杯電機，使用一個MOS管驅動，但是現在電機只要運行起來，就會產生非常大的干擾，直接導致STM32復位或不運行。經過換電容，加二極管續流，換LDO芯片，加電感進行濾波，花費了大量時間，最后終于解決了這個問題。
電機驅動部分

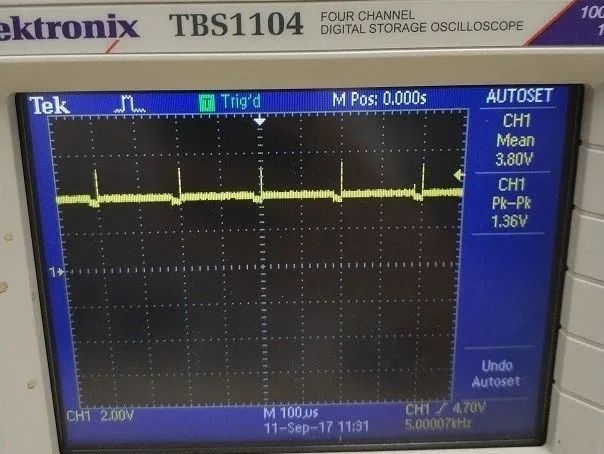

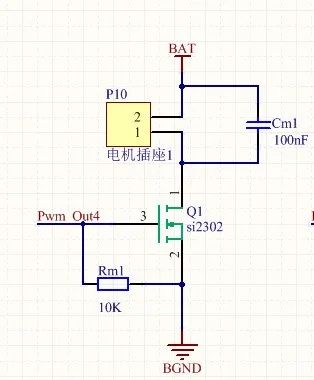

電機驅動我開始是使用的0.1uf電容進行電機的續流，但是后來發現干擾太大，換為了肖特基二極管進行續流，然而發現產生干擾的地方并不是此處。我們電機是使用MOS管將PWM信號進行放大的，PWM信號就是一系列的方波，這需要MOS管進行頻繁的開關，在MOS進行開關時噪聲就產生了，就是說該噪聲是跟隨PWM頻率而變化的。這是驅動部分電路圖以及我使用示波器觀察到的噪聲
電源部分

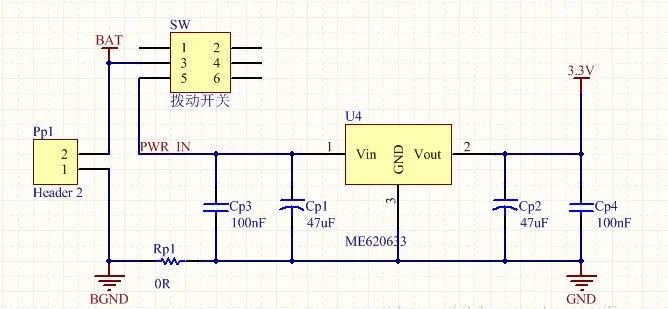

從上面示波器輸出可以看出，我使用的是1S鋰電池，電壓范圍為3.7~4.2V，電源我直接使用了一個LDO將電壓降下來，這就導致了上述那個電壓尖峰直接讓我的LDO停止工作了，這是電源電路

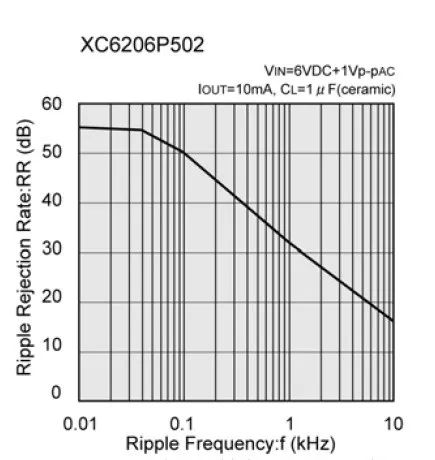

實際我選擇LDO的型號是特瑞斯的XC6206，LDO有一項指標是PSRR，即Power Supply Rejection Ratio，電源抑制比，查看該芯片數據手冊：
可以看到噪聲為1KHz時，抑制比已經大幅下降了，而我的PWM頻率是5KHz，也就是說噪聲也是5KHz，所以應該選一款PSRR高的芯片，這里又重新購買了MCP1700替換上面的xc6206，然后發現電機能夠轉了，測量LDO輸出電壓為3.3V。
接下來的我發現雖然STM32能夠控制電機，但是電機旋轉時，nfs24l01模塊又停止了工作，就是說仍然有噪聲存在，重新查看別人小四軸的原理圖，發現他們都在電源部分用了一個電感來進行濾波，抱著試一試的心態，將0R電阻換為了2.2uh的貼片電感，最后nfs24l01居然能夠正常工作，問題解決。
總結

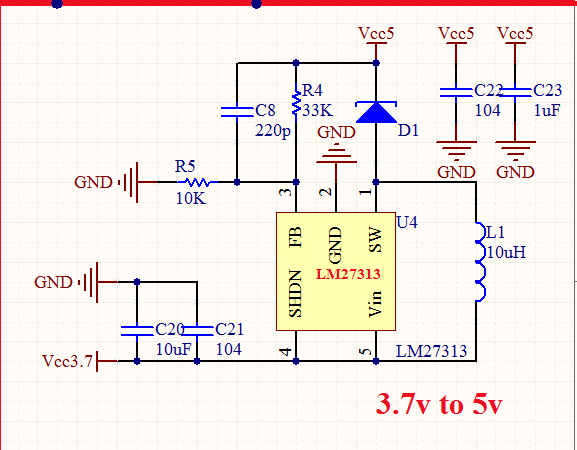

其實最根本的解決辦法是重新設計電源部分，使用先升壓到5V再降壓到3.3V的方案，這樣可以避免電機運行中電壓掉得太低超過了LDO的范圍的情況，這里貼一個能用的電源電路，是CrazePony的方案。
原文鏈接：https://blog.csdn.net/Egean/article/details/77995846
