板材分割機是工業制造中常見的裝備。機器的內部空間狹小，如何將多達32個步進伺服驅動器安裝在其中顯得非常困難。本文將通過基于EtherCAT總線的插板式步進伺服驅動器剖析其破解之法！
傳統銑刀式板材分割機的原理銑刀式板材分割機通過高速旋轉的精密銑刀實現板材的分割分離，其核心性能參數要求極為嚴苛：設備需實現±0.05mm的切割精度和±0.02mm的重復定位精度；X/Y軸運動速度需達到1500mm/s，Z軸達700mm/s；可加工板材厚度范圍為0.5-4mm，且能處理板上高達45mm的電子元器件。板材分割機通常采用四軸伺服絲桿運動系統以滿足高精度切割要求，配合視覺定位，實現微米級精度的運動控制。在加工精度誤差方面，以切割直徑50mm的圓形路徑為例，若X/Y軸存在10μs級的時間偏差，將在切割接合處產生約0.1mm的錯位，遠超過±0.05mm的精度容限。傳統板材分割機的電氣系統通常由多臺伺服電機、除塵系統、安全系統組成。這些子系統通常采用獨立布線方式，導致控制柜內線纜繁雜，不僅增加安裝復雜度，更成為系統可靠性薄弱環節。
ZMTC-EF1200的特點
- 支持含正交編碼器的 24~48VDC/5A 的兩 相步進電機；
- EtherCAT 總線，CiA402 運動控制協議；
- 支持周期同步位置控制模式、輪廓位置模 式、輪廓速度模式、歸零模式；

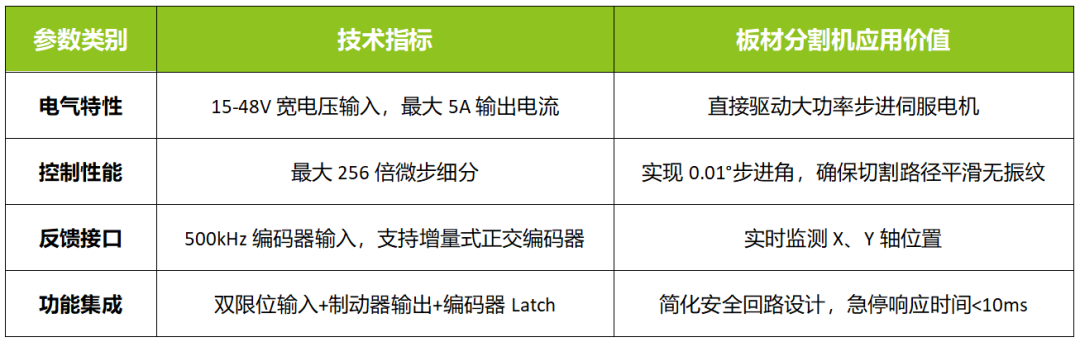

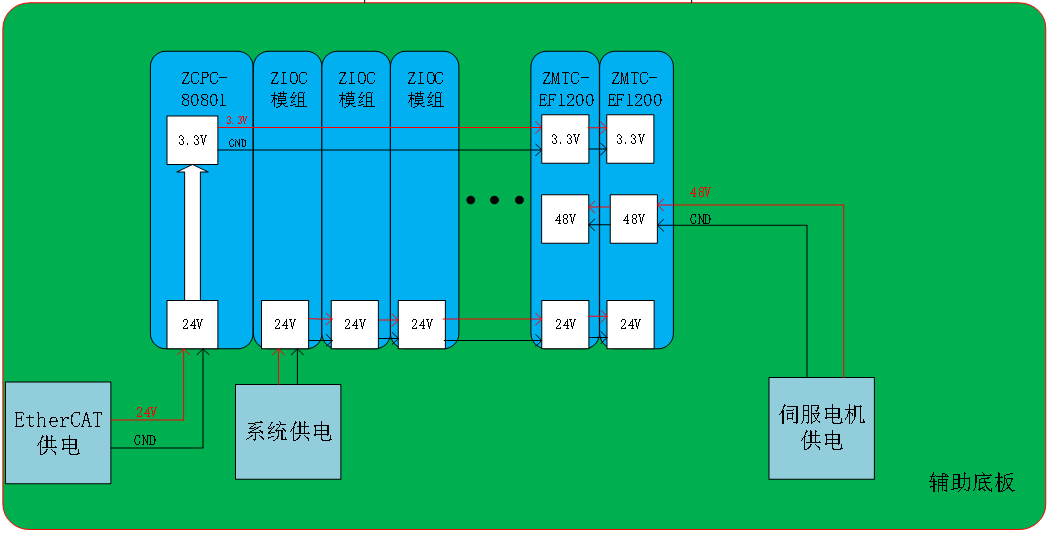

ZMTC-EF1200在分板機中的改進ZMTC-EF1200插板式步進伺服驅動器完美契合板材分割機的空間約束與性能需求。該模塊采用設計緊湊（24mm×66.8mm×58mm），可直接插入專用的信號分配板，將傳統驅動器的接線層重新定位到PCB背板上。這種模塊化架構使驅動系統體積減少70%以上，控制柜空間利用率提升50%，為板材分割機內大功率除塵系統和視覺系統留出充足空間。
ZMTC-EF1200將完整伺服控制功能集成于插板式模塊中。其內置算法通過256倍微步細分實時調整電機進給量，結合高分辨率編碼器反饋，形成真正的閉環控制系統。相比傳統步進系統，ZMTC-EF1200消除了低速振動和高速失步問題。- 即插即用架構：該驅動器的即插即用架構極大簡化了系統安裝與維護流程。多個ZMTC-EF1200模塊可并行插入同一信號分配板，共享電源和EtherCAT總線。相比傳統布線方式，模塊化安裝節省80%接線工時。模塊更換時僅需簡單拔出故障模塊并插入新模塊，系統即自動恢復運行。
- 多功能接口集成：ZMTC-EF1200模塊提供兩個可數字輸入（限位開關）、一個可配置輸入和一個編碼器接口，可配置輸入可靈活切換為0.5A制動器輸出。板材分割機的X/Y軸限位信號直接接入驅動器，實現硬件級的位置保護；而Z軸驅動器則利用制動器輸出功能，在緊急停止時瞬間抱閘防止主軸下滑。這種一體化設計將安全回路響應時間縮短至10ms內。

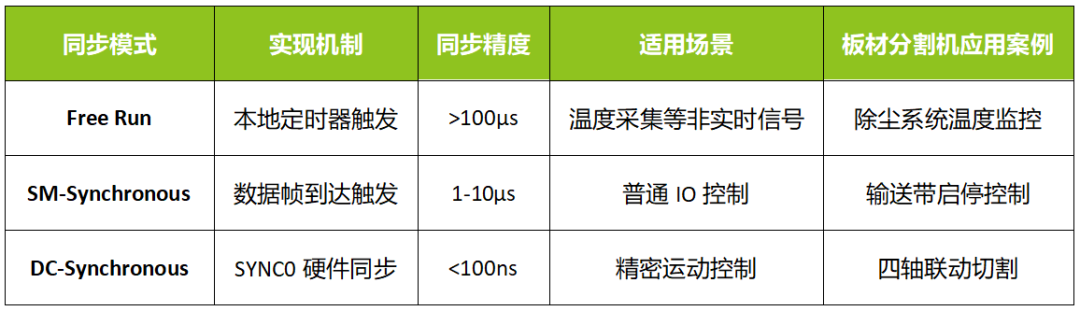

ZMTC-EF1200支持分布式時鐘技術，為板材分割機的多軸協同控制提供了納秒級同步精度，保證復雜路徑下的高精度切割。在傳統脈沖控制方案中，主站發出的脈沖信號經過電纜傳輸會產生時間偏移（典型值1μs/m），當控制四臺伺服時，軸間同步誤差可達數十微秒。而采用EtherCAT的DC同步模式，所有從站設備基于同一系統時間，通過精密的時間補償算法，將軸間同步誤差控制在100ns以內。DC同步模式在板材分割機四軸聯動中發揮關鍵作用。當切割弧形路徑時，主站將運動軌跡分解為微小線段（典型長度0.1mm），每個控制周期（通常1ms）向各軸發送目標位置指令。ZMTC-EF1200驅動器在預定義的SYNC0時刻同時執行新位置指令，確保多軸運動的嚴格同步。若未采用DC同步，機械末端在1500mm/s高速運行下，100μs的時間偏差將導致0.15mm的位置誤差，遠超±0.05mm的精度要求。ZMTC-EF1200內置CIA402協議，該協議定義了標準化的狀態機和控制字結構，使板材分割機控制系統可無縫集成不同廠商的驅動設備。在操作層面，用戶無需針對不同軸編寫專用代碼。這種標準化帶來的直接效益使設備開發周期縮短50%。
