早期的觸控傳感器實現方式存在諸多顯著局限，例如觸控靈敏度低、在寒冷條件下可用性差、應用尺寸不斷縮小，以及整體耐用性存疑等。這些挑戰凸顯了開發先進傳感解決方案的必要性，以克服這些限制。此外，傳統機械按鈕僅提供兩種輸入狀態——即“開”或“關”，而壓力傳感技術的引入則解鎖了多級意圖識別功能，為各種應用場景帶來了全新的深度與功能維度。
全新的HMI傳感器技術能夠在各種材料上實現高靈敏度觸控檢測。其堅固的設計使其非常適用于汽車、工業、消費電子等眾多領域。此類新型固態解決方案專為滿足汽車等嚴苛標準而設計，不僅消除了機械按鈕的故障隱患，還降低了維護成本，同時提升了可靠性與可用性。
Qorvo的HMI壓力傳感器解決方案集成于智能表面應用中，可在低功耗和小尺寸封裝下，實現高靈敏度的HMI多級感測、XYZ軸感測、邊緣感測和喚醒感測。本文將探討HMI技術的進步，重點關注Qorvo的創新壓力傳感器解決方案。文章研究了Qorvo的集成式固態壓力傳感器如何通過實現高靈敏度、緊湊且可靠的觸控界面，克服傳統HMI設計的局限。關鍵議題包括傳感器架構、與競爭對手的性能對比，以及微型化和低功耗設計在各類應用中的優勢。
從宏觀層面來看，一個有效的壓力傳感系統需要四個關鍵組件：將感知到的力轉換為電信號的傳感元件、放大信號的低噪聲放大器、將模擬信號轉換為數字輸出的模數轉換器（ADC）以及處理該信號的微控制器單元（MCU），如下圖1所示。

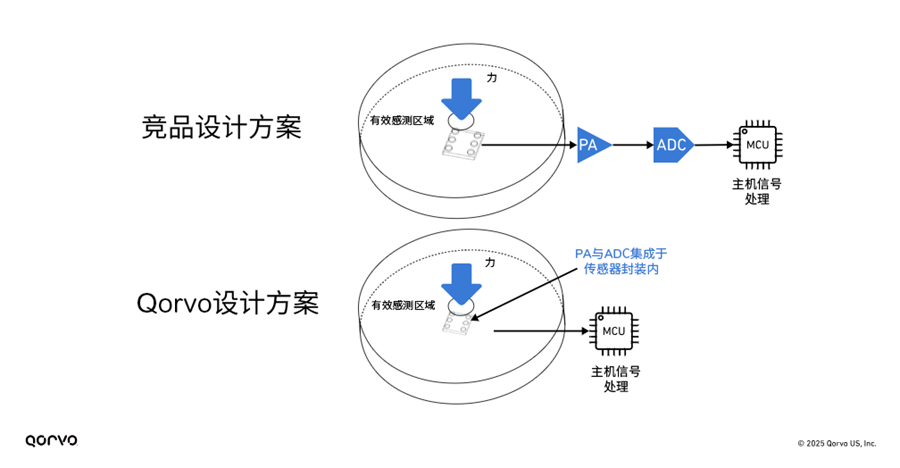

圖1，傳統壓力傳感器與Qorvo壓力傳感器方案對比
圖1對比了傳統壓力感測系統設計與Qorvo創新解決方案之間的差異。Qorvo采用了全硅設計，將低噪聲放大器和ADC直接集成在一個更小的傳感器器件中，使得在產品尺寸縮小了一個數量級，從而擁有比競品更小的占板面積。此外，Qorvo的傳感器配備I2C接口功能，可與客戶的主機端信號處理MCU協同工作。
Qorvo的壓力傳感器與應變片和壓阻效應的工作原理相同，但采用了先進的專有技術，在力測量精度方面實現了顯著提升。借助先進的半導體制造工藝，Qorvo充分發揮硅材料固有的壓阻特性，制造出靈敏度極高的傳感器；其靈敏度可達傳統應變片的50倍之多，從而在系統層面上實現卓越的精度。這一能力使其能夠準確監測施加的力，因此非常適用于微型化且高靈敏度要求的應用場景。
所有Qorvo的微機電系統（MEMS）傳感器均采用全惠斯通電橋傳感器元件配置。其核心在于將電子和機械部件巧妙地集成在一個微小的封裝中；如圖2所示。
圖2：惠斯通電橋應變片方法
這種全惠斯通電橋方式不僅提高了靈敏度，還改善了溫度補償性能，并帶來更大的輸出信號。此外，全橋配置提供了與所施加力直接成正比的線性輸出，確保了更高的測量精度。例如圖3所示，對Qorvo數字壓力傳感器參考設計的鋁制外殼頂部施加壓力，會產生強勁且線性的力計數響應。這表明該傳感器能夠針對給定的施力提供一致且準確的信號輸出。

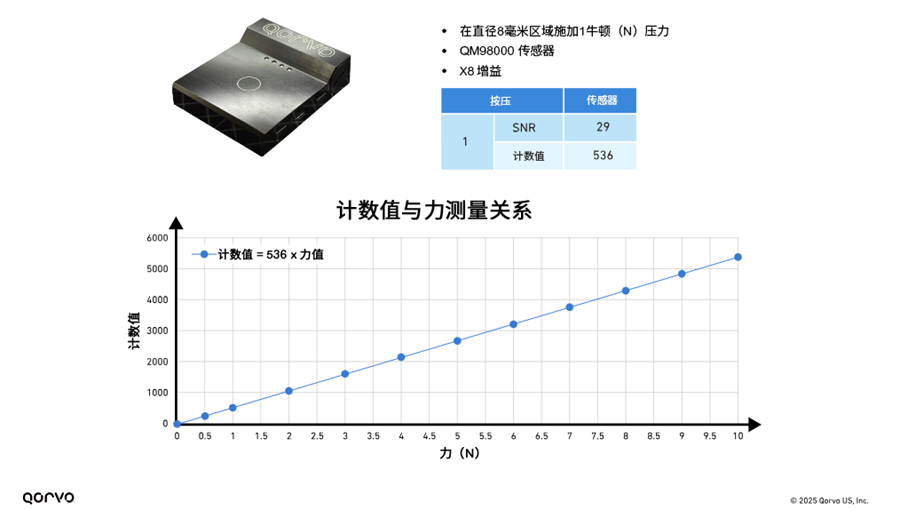

圖3，力輸出線性度
Qorvo的壓力傳感器能夠檢測從如羽毛般輕柔的指尖觸碰、戴手套的手指按壓，到不同力度的觸摸，并可區分輕觸和重壓。如下圖4所示的“磚塊”測試中，Qorvo壓力傳感器被放置在一塊由實心丙烯腈-丁二烯-苯乙烯共聚物（ABS）材料制成的大“磚塊”底部。該測試展示了此類壓力傳感器在實際場景中的高靈敏度。采用這種高靈敏度傳感器，意味著過去需要多個傳感器才能實現的功能，現在只需更少的傳感器就能達到相同的效果。

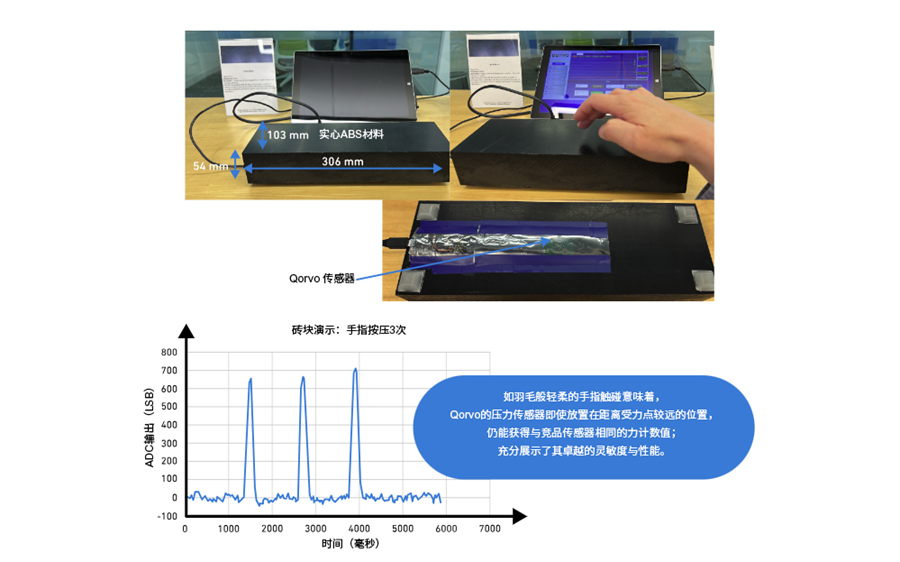

圖4，傳感器測試：展示Qorvo壓力傳感器的高靈敏度
將競品傳感器技術與Qorvo壓力傳感器進行進一步對比分析，凸顯了Qorvo傳感器顯著優越的靈敏度與性能。在以下測試中，兩種傳感器類型在相同條件下接受評估，以進行直接對比。如圖5所示，Qorvo傳感器的力靈敏度達競品的六倍。這一對比顯示，Qorvo傳感器更適合需要更致密材料或更厚表面的應用。
圖5，Qorvo與競品壓力傳感器對比
Qorvo的高靈敏度使其傳感器在各種觸控表面中表現出色，即便是鋁材或不銹鋼等更堅硬、更厚實的材料——在此類材料上，許多競品傳感器往往難以有效檢測所施加的力。

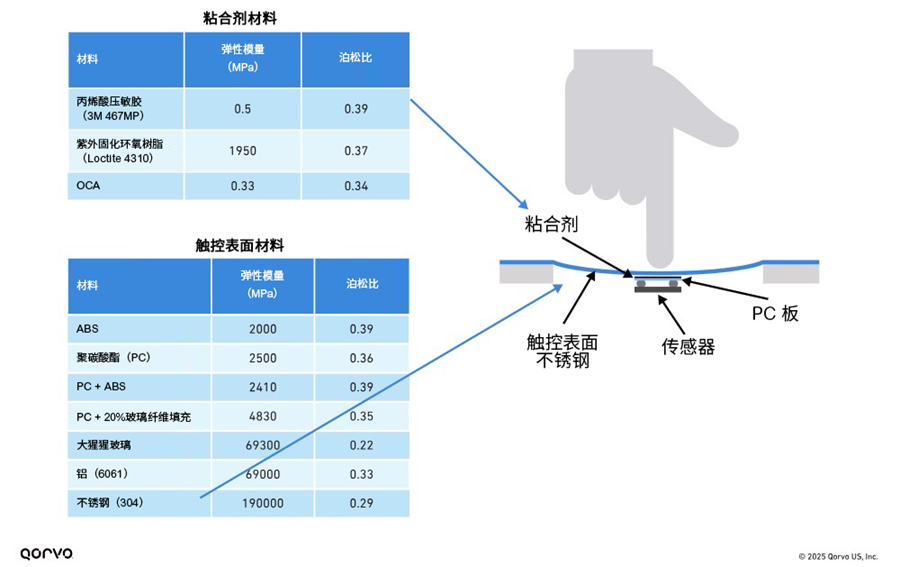

圖6，壓力傳感器應用中，使用的各種粘合劑和觸控表面的泊松比
除了適用于硬質或厚實材料外，Qorvo傳感器還非常適合無縫或柔韌表面。例如，傳統電動牙刷常使用穹頂式開關；這類開關隨時間推移可能出現表面裂紋，且因環境暴露易受潮濕侵蝕。相比之下，Qorvo傳感器無需機械間隙或活動部件，降低了磨損、裂紋和因潮濕導致故障的風險，是密封、耐用產品設計的理想之選。
如前所述，Qorvo壓力傳感器具有緊湊的外形尺寸。與競品方案不同，Qorvo采用專有封裝技術，在一個小封裝內提供了高度集成的解決方案，實現了獨特高效且集成化的設計。Qorvo的產品利用硅基材料構建全集成模塊，不僅滿足了客戶對傳感器尺寸小巧的需求，還帶來了降低傳感器器件整體功耗的額外優勢，從而為客戶的整個系統縮減了功耗。Qorvo傳感器工作電流僅為個位數微安級別，功耗低于系統整體漏電流，使其成為傳統機械電源開關的可行替代方案。
Qorvo創新型HMI壓力傳感器解決方案集高精度、高耐用性、小巧尺寸和低功耗于一身，解決了傳統壓力感測技術面臨的關鍵難題。通過將先進的壓阻傳感技術與全惠斯通電橋架構以及片上放大和轉換功能相結合，Qorvo實現了在各種材料和環境下的高靈敏度、高可靠性，且節省空間的力檢測。無論是在時尚輕薄的消費電子產品中，還是堅固耐用的工業系統，Qorvo正通過更智能、更靈敏、更可靠的傳感器技術，重新定義人機交互范式。作為HMI傳感器技術的領軍企業，Qorvo致力于打造行業領先的品質保障；其傳感器完全符合嚴格的AEC-Q100車規標準。我們的解決方案即使在極端溫度和高濕度環境下，也能穩定可靠地運行。
