16位DAC是高直流精度和精密域轉換最常用的組件之一，但令人驚訝的是，很少有DAC能夠完全達到16位(0.0015%)的精度。即使被描述為“高精度”，有些DAC的誤差和積分非線性(INL)也顯著超過1LSB。相比之下，本文所介紹的基于TBH PWM的設計本身就具有16位直流精度和積分線性度，其精度僅受電壓參考質量的限制。而且，它無需使用昂貴、復雜的高精度元件(例如，無需使用0.0015%的電阻)。

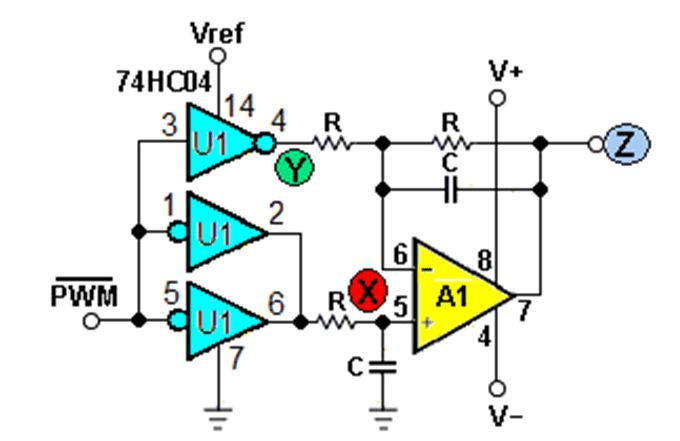

圖1顯示了其底層的非線性校正Take-Back-Half(TBH)拓?fù)浣Y(jié)構。
圖1：依賴于兩個微分關系，可以有效地抵消掉(收回)積分非線性并抑制紋波。
對于小于或等于穩定時間倒數=1/Ts(包括DC)的信號頻率Xc>>R且Z=2(Xavg–Yavg/2)。
對于大于或等于Fpwm的頻率，Xc< <R且Z=X< span>ripple – Yripple。 </R且Z=X<>
由于只有一個開關驅動節點Y，而兩個并聯開關驅動X，因此Y處由開關負載引起的INL是X處的兩倍。因此，由于Z=2(Xavg–Yavg/2)，A1的差分RC網絡會主動抵消(收回)INL誤差分量，從而(理論上)實現零凈INL。

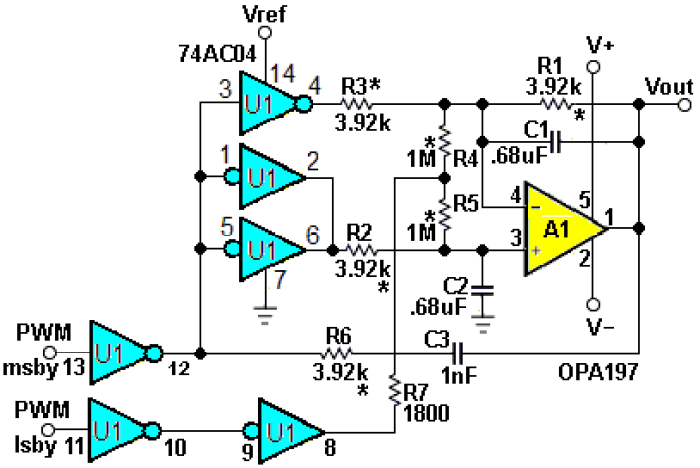

圖2展示了這些元件如何在一個穩健的16位DAC電路設計中協同工作。其工作原理如下。
圖2：TBH原理將兩個8位PWM信號在一個16位DAC中相加，結果得到Vref(MSBY+LSBY/256)/256。標有星號的電阻精度為0.25%。假設PWM頻率(Fpwm)約為10kHz。
兩個重復頻率約為10kHz的8位分辨率PWM信號用作輸入，一個用于設置的最高有效字節(MSBY)，另一個用于最低有效字節(LSBY)。MSBY信號驅動R2和R3，而LSBY信號驅動R4、R5和R7網絡。求和網絡的比例為(R4+R5+4R7)/(R2+R3)=256:1，可適應PWM信號的相對有效位。此外，它僅需8位(2500ppm)電阻匹配即可實現真正的16位(15ppm)轉換精度和微分非線性(DNL)。
R6C3抑制了A1輸出上持續時間為納秒的小紋波尖峰，這種尖峰是由U1開關的超快速輸出轉換泄漏超過A1的10MHz增益帶寬積而引起的。
最終的轉換精度幾乎完全取決于5V基準電壓源的質量，因此這需要是一款優質元件。U1的最大電流僅為640μA，這使得它的工作更容易一些，從而能夠?qū)崿F(xiàn)真正的16位INL，參考阻抗最高可達0.11Ω。最大參考負載發生在MSBY占空比=50%時。當Df=0和100%時，負載降至接近零。

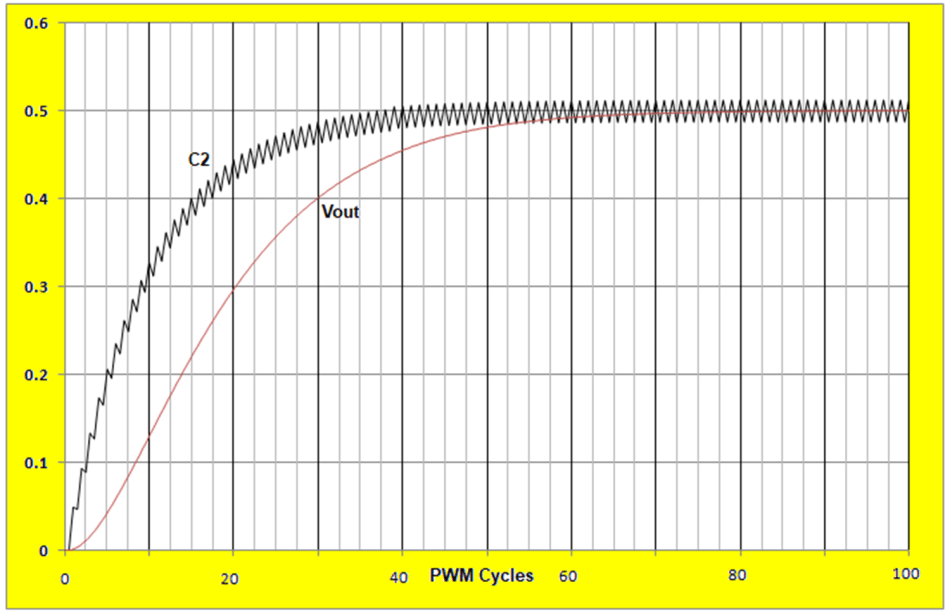

最大紋波幅度也出現在50%處。輸出紋波和DAC建立時間如圖3中的紅色曲線所示。
圖3：達到全精度的穩定時間需要~100個PWM周期=10ms(對于Fpwm=10kHz)。
圖4：C1和C2的額定電壓應至少為Vref的10倍，以減少介電電壓敏感性對紋波消除的影響！
