新能源汽車電池管理系統（BMS）原理與設計

新能源汽車的“三電”系統（電池、電機、電控）里，電池的重要性，我想你們是清楚的吧，不用老王過多說了吧。電池能量大、成本高、風險多，能不能用得安全、耐用、高效，直接決定了一臺車的質量和口碑。要想讓電池既聽話又靠譜，就離不開一個“大腦”，它就是電池管理系統——BMS。

許多小白聽都沒聽說過BMS這個詞，但具體它是干啥的，工作原理是什么，設計時有啥坑，怎么才能做得更好，卻說不清楚。

一、BMS是什么？它干什么？

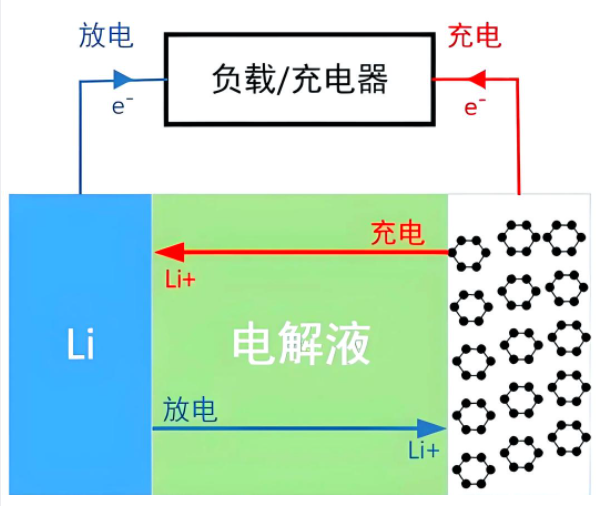

電池包就像是一群電芯組成的“班級”，有的電芯狀態好，有的電芯體質差。如果沒人管理，好的電芯和差的電芯一起用，很容易出現過充、過放，甚至熱失控引發事故。

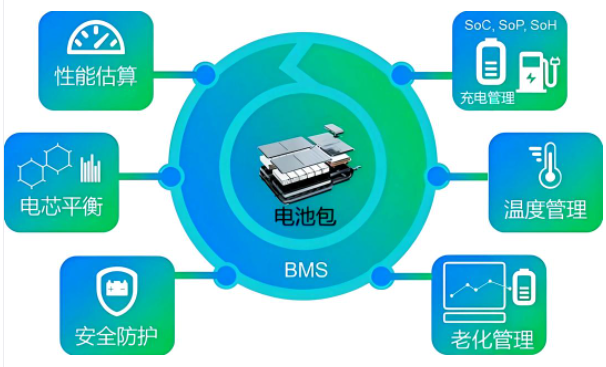

BMS的職責就是班主任，它主要干三件事：

1. 監控 ：實時采集電壓、電流、溫度，時刻盯著電池的健康狀況。

2. 保護 ：一旦出現危險，比如過熱、過壓，馬上采取措施，切斷回路，防止事故。

3. 管理 ：優化充放電，讓每個電芯都盡可能發揮作用，同時盡量延長整包電池的壽命。

一句話，BMS就是電池的“護身符”和“大腦”。沒有它，電池就像一群散兵游勇，隨時可能出亂子。

二、BMS的工作原理

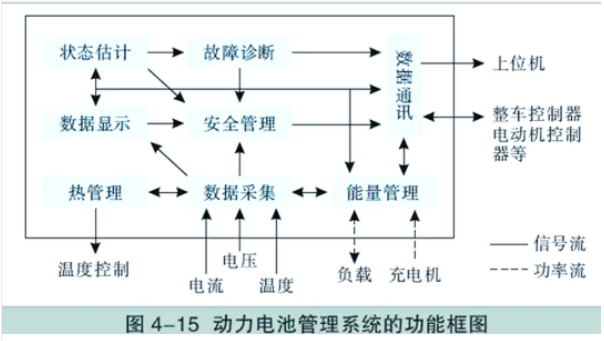

BMS主要由三個部分構成：監測、計算、執行。

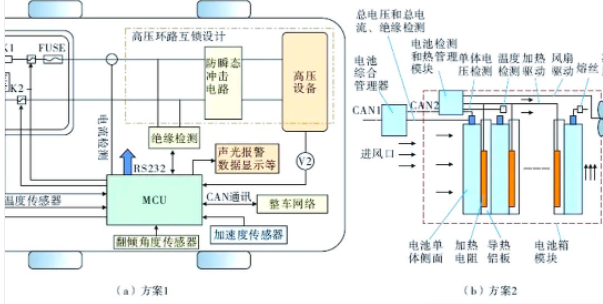

1. 監測 ：通過各種傳感器和采集電路，BMS會實時測量每個電芯的電壓、整個電池包的電流、各個點的溫度。

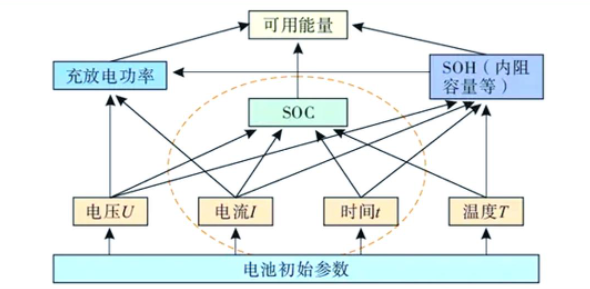

2. 計算 ：采集到的數據會送到控制單元進行運算。這里最關鍵的是三大算法：

• SOC（荷電狀態）估算 ：相當于電池的“電量表”。

• SOH（健康狀態）估算 ：告訴你這塊電池還能用多久。

• SOP（功率狀態）預測 ：決定電池當前能不能支持大電流加速。

3. 執行 ：根據算法結果，BMS會控制繼電器、均衡電路、冷卻系統等，來保護和管理電池。比如當發現某個電芯電壓過高，就會通過均衡電路把它的電量分給別的電芯，防止失衡。

打個比方：BMS就像智能手機的系統，既要顯示剩余電量（SOC），還要提醒你電池老化（SOH），同時還要管理后臺，避免過度耗電（SOP）。

三、BMS設計中的難點

BMS的原理聽起來簡單，但設計起來難度非常大。主要有以下幾個方面的挑戰：

1. SOC估算不準
   SOC是電池的“油量表”。但鋰電池不像油箱，充多少、放多少不一定能直接看出來。不同溫度、不同倍率下，電池的電壓曲線會變化很大，想要精準估算SOC，需要復雜的模型和算法。
   常見方法有安時積分法、開路電壓法、卡爾曼濾波法，每種方法都有缺陷。

2. 電池一致性問題
   電池包里有上百上千個電芯，但不可能每個電芯性能一模一樣。差別越大，衰老越快，風險越高。BMS需要通過“均衡”來解決，但均衡本身效率低、成本高，如何平衡很難。

3. 熱管理與安全
   電池怕高溫也怕低溫。溫度太高，容易起火；太低，性能下降。BMS必須和冷卻系統、加熱系統配合，動態調整電池工作溫度。這對傳感器布局、散熱設計要求非常高。

4. 通信與可靠性
   BMS要和整車控制器（VCU）、充電機、動力總成通信，還要抗電磁干擾、防止數據丟失。這些都需要復雜的硬件設計和軟件容錯機制。

5. 功能安全與成本控制
   新能源汽車必須滿足ISO 26262功能安全標準，BMS也不例外。既要實現安全冗余，又要控制成本，對設計團隊是雙重考驗。






四、BMS優化的方向和策略

想把BMS做得更好，得從以下幾個方向著手：

1. SOC估算優化
   未來趨勢是采用“模型+算法+大數據”的混合方法。用電化學模型提高精度，用卡爾曼濾波提高動態適應性，再用大數據修正。這樣才能兼顧實時性和準確性。

2. 智能均衡技術
   傳統的被動均衡就是“放電耗掉多余的電量”，效率低。優化方向是主動均衡，把多余電量轉移給電量少的電芯。未來甚至可以結合AI，預測哪些電芯會掉隊，提前均衡。

3. 熱管理協同
   BMS不僅要監控溫度，還要和液冷、風冷甚至相變材料系統協同。比如電池溫度過高時，BMS能提前調度冷卻泵速；低溫時，則調度加熱模塊。智能化的熱管理能極大延長壽命。

4. 功能安全與容錯機制
   BMS需要多層防護：硬件冗余、電壓雙通道采樣、軟件多任務交叉驗證。一旦某個模塊出錯，系統能快速切換到安全模式，保證車輛不出事故。

5. 與整車的深度融合
   未來的BMS不會是“單打獨斗”，而是要和整車控制器、云端管理平臺打通。比如通過車聯網，實時上傳電池?cái)?shù)據，云端做大數據分析，提前預警電池故障，實現全生命周期管理。




五、BMS未來的發展趨勢

1. 智能化 ：AI和大數據介入SOC、SOH估算，預測性維護將成為標配。

2. 模塊化 ：電池包換電、共享等新模式，要求BMS更加標準化、模塊化。

3. 云端協同 ：車端BMS+云端電池管理平臺，實現全生命周期追蹤。

4. 安全升級 ：更多冗余設計和功能安全標準，讓電池包更可靠。

5. 綠色低碳 ：優化充放電策略，延長電池壽命，降低全生命周期碳排放。

六、結語

電池是新能源汽車的心臟，BMS就是這顆心臟的“大腦”。它不僅關乎電池的安全，更影響車輛的性能和壽命。雖然BMS設計難度大、挑戰多，但隨著技術進步，它正在變得越來越智能、越來越可靠。

未來的BMS，不僅僅是一個電池保護器，而會成為整個能源管理的中樞。從車端到云端，從硬件到算法，它的作用只會越來越大。
