一、電位器介紹
電位器是一種元件，在電路當中應用很廣泛，在電路中可以單獨使用，也可以與其他電子元器件一起使用并構成具有各種功能的電子電路。電位器的電路符號是“RP”，其實電位器有很多，比如電磁爐電位器、可調電位器、碳膜電位器、立式電位器、單聯/雙聯電位器、單圈/多圈電位器、貼片電位器、密封式電位器、精密電位器等。
1、電位器結構組成
以旋轉式電位器為例說明電位器的內部結構圖，如下圖，電位器結構組成電阻體、滑動臂、滑動端、轉軸、轉柄、焊片等組成。A、B、C為三個焊片，其中A、C 之間的電阻值即為電位器的總阻值。滑動端的一端接焊片B，另一端與電阻體緊密接觸。當滑動端位置改變時，A-B和B-C之間的電阻值就發生變化。這是一種三腳電位器，它的兩側的腳是其全電阻，中間的腳是滑動結點，電源從兩側的一個腳接入，從中間腳引出，可以得到隨著中間腳旋轉而變化的電壓或者其他變化量。

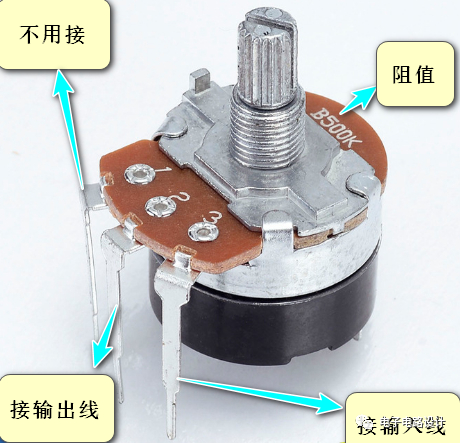

再看它的實物圖，A、B、C三個焊片分別對應1、2、3個接線端，電位器都會有一個阻值，它上面所標明的電阻是電位器的總電阻值，這里的電位器是B500K，表示總阻值就是500K，按照接線圖接好線之后只需要旋轉滑動端就可以得到不同的阻值（阻值從0到500K變化）。
二、電位器主要參數
電位器的參數有很多，有旋轉角度、標稱阻值、溫度系數、額定功率、誤差范圍、滑動噪聲、耐磨性、零位電阻等。其中額定功率、標稱電阻、允許誤差、阻值變化規律、溫度系數是五個較為重要的參數也是在選擇電位器時候首要考慮因素。
1、額定功率
電位器的額定功率就是在規定的額定溫度下長期連續負荷所允許消耗的最大功率，也就是電位器總電阻值允許消耗的最大功率，選擇電位器時候如果用到限流作用需要注意電位器的額定功率有沒有超過實際應用的功率；
2、標稱阻值
標稱電阻是電位器一個較為重要的參數，一般的電位器都會在表面標明多大的阻值，這個就是電位器的標稱電阻；
3、允許誤差
允許誤差是考量電位器阻值大小所允許的上下阻值差，不是誤差越小越好，要你根據實際電路所需，對于電路要求嚴格的電路需要用精密電位器，電位器誤差等級一般有20%、10%、5%等，對于精密電位器允許誤差更小；
4、阻值變化規律
阻值變化規律就是指電位器旋轉時候阻值遵循什么樣的變化規律，很多的電位器呈現線性規格，也有指數規律，或者其他一次性函數關系；
5、溫度系數
電位器也是元件，都會有既定的工作溫度范圍，這樣才能保證電路可靠性。
三、電位器作用
電位器有很多類型，不同的電位器的作用功能會所有不一樣，但是一般的電位器都會具備三個基本的作用
1、第一個作用：電流控制
能夠進行電流控制的有些屬于精密的電位器，只有這樣電流值才會得到比較準確值，當選定的電流輸出端是滑動觸點引出端時，電位器可以用來控制電流大小；
2、第二個作用：分配電壓
利用電阻與電壓近乎線性關系，調節電阻阻值就可以調節電壓分配關系，實現輸出電壓無級化調節，比如在加濕器等方面；
3、第三個作用：改變電阻
當電路需要輸入的參數是電阻阻值時候可以用電位器，當電位器接成兩端器件時，電位器在行程范圍內可以獲得一個平滑連續變化的電阻值，這時電位器就是起到了改變電阻的作用。例如在濕度等控制，通過控制電阻阻值顯示不同濕度。
四、電位器的應用

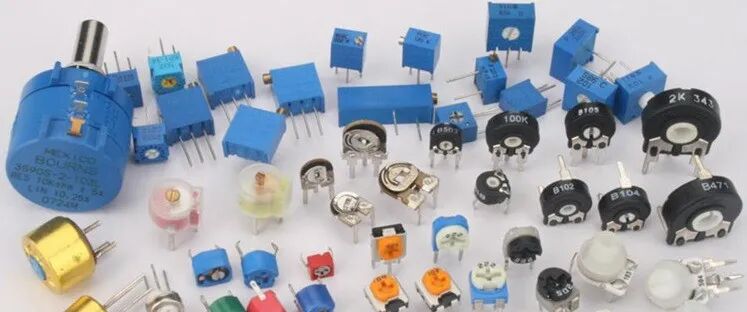

電位器應用很廣泛，在很多產品上都會有所應用，在電源產品，如：開關電源、UPS電源、高頻開關電源、逆頻電源、充電器、變頻器等會用到藍白精細可調電位器、精密電位器；在家電產品上，例如電磁爐、加濕器、空調、抽油煙機、燈飾、電風扇及其它小家電控制板等；在通訊產品上例如：對講機、有線電視設備、調音臺、窗口對講等都會用到貼片可調電位器、鐵殼電位器等等。
