開源！DIY Wi-Fi USB-C PD功率計記錄儀，PCB、原理圖、3D 外殼、軟件

隨著 USB-C PD 變得越來越普遍，擁有一個可以讓工程師準確了解其功能的工具非常有用。這個DIY USB-C PD 工具有監控電壓和電流的能力，無論是在設備內置的小屏幕上還是使用 Wi-Fi。

此設計有兩種版本：

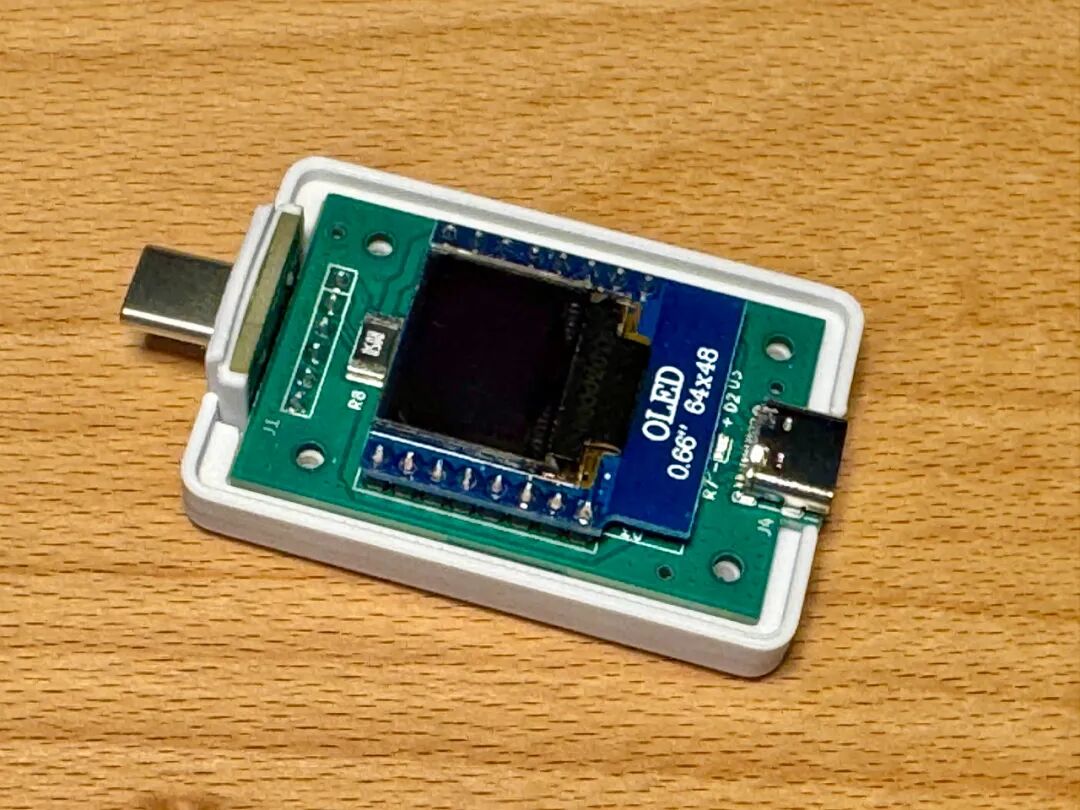

• 帶屏幕版本，OLED 版本基于 STM32，小屏幕可顯示流經設備的電壓、電流和功率。

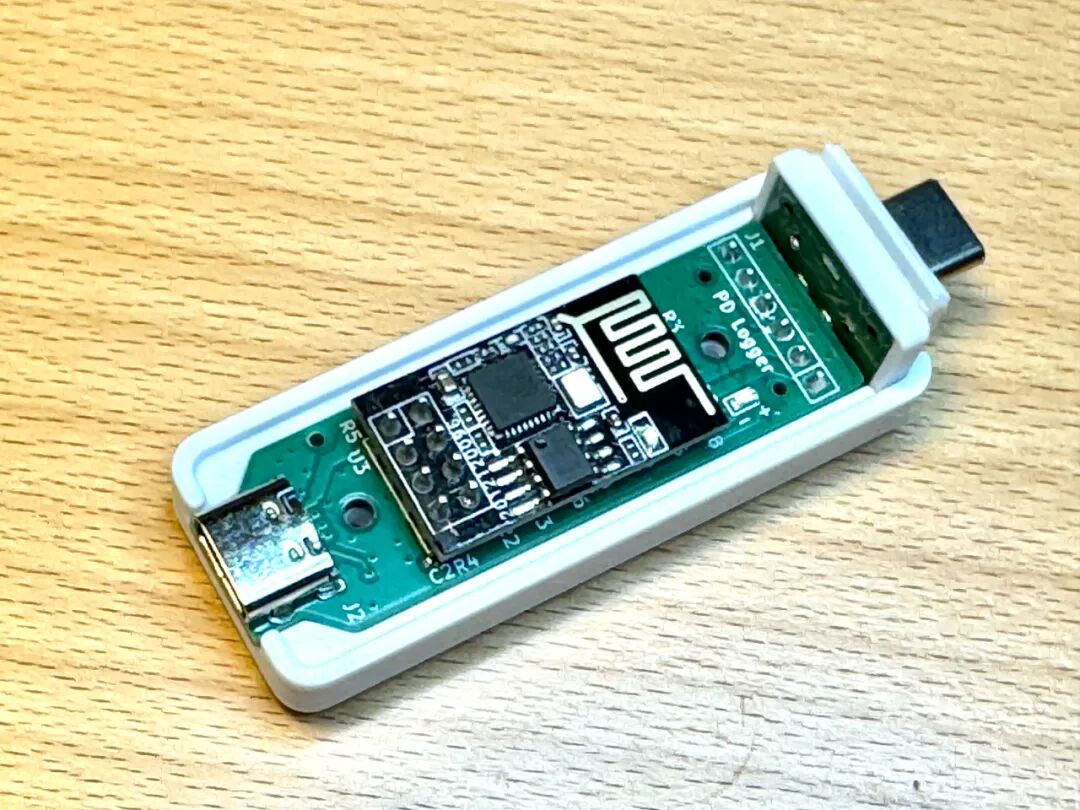

• Wi-Fi PD 記錄器版本，使用 ESP-01 來托管一個小型網站，該網站會顯示相同的數值，但還具有一個附加功能，可以隨時間記錄數據并導出包含所有收集數據的 CSV 文件，這在表征項目隨時間推移的功耗時非常有用。



兩個版本均采用經典的 INA219 和 50 mΩ 分流電阻，允許在 1 mA 范圍內讀取電流。外殼采用 3D 打印，其相關文件以及所有電子元件和軟件代碼均可在GitHub 頁面上找到。（https://github.com/lhm0/pd_logger/tree/main）

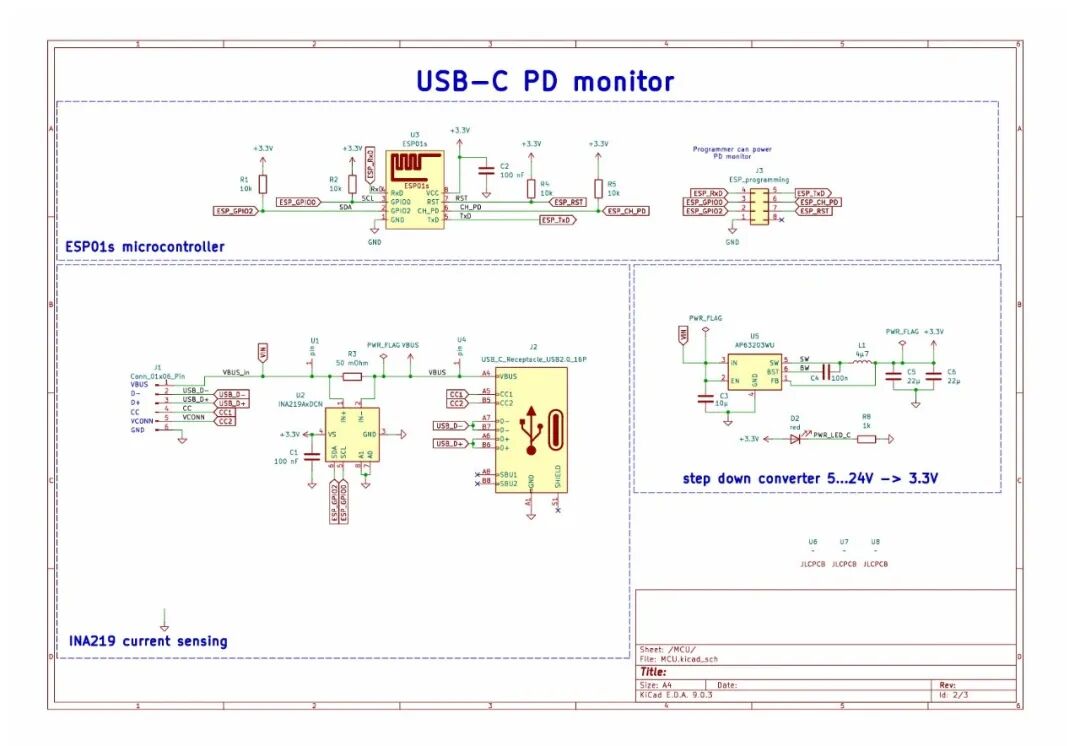

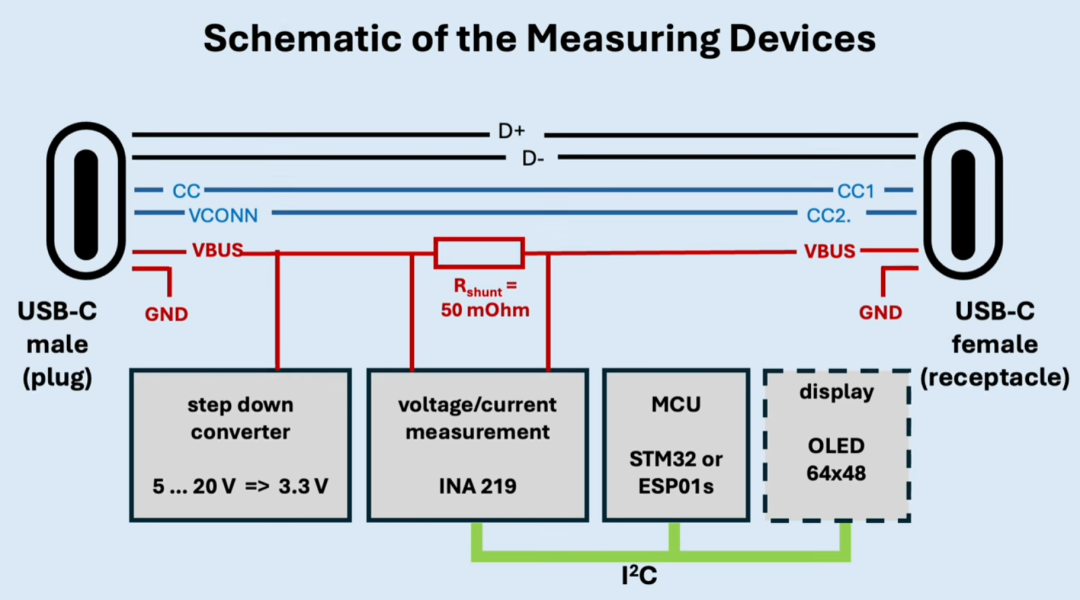

工作原理

• USB-C 連接器：輸入側為公頭，輸出側為母頭。
• CC 和 VCONN 線路通過來處理 PD 電壓協商。
• 分流電阻（50 mΩ）可實現精確的電流測量。
• INA219 傳感器通過 I2C 測量電壓和電流。
• 降壓轉換器從 5–20 V 輸入產生 3.3 V。
• MCU：帶 OLED 顯示屏的 STM32（功率計）、帶 Wi-Fi 的 ESP-01（PD 記錄器）。

使用方法

• 功率計：插入充電器和設備之間→讀取顯示屏上的數值。

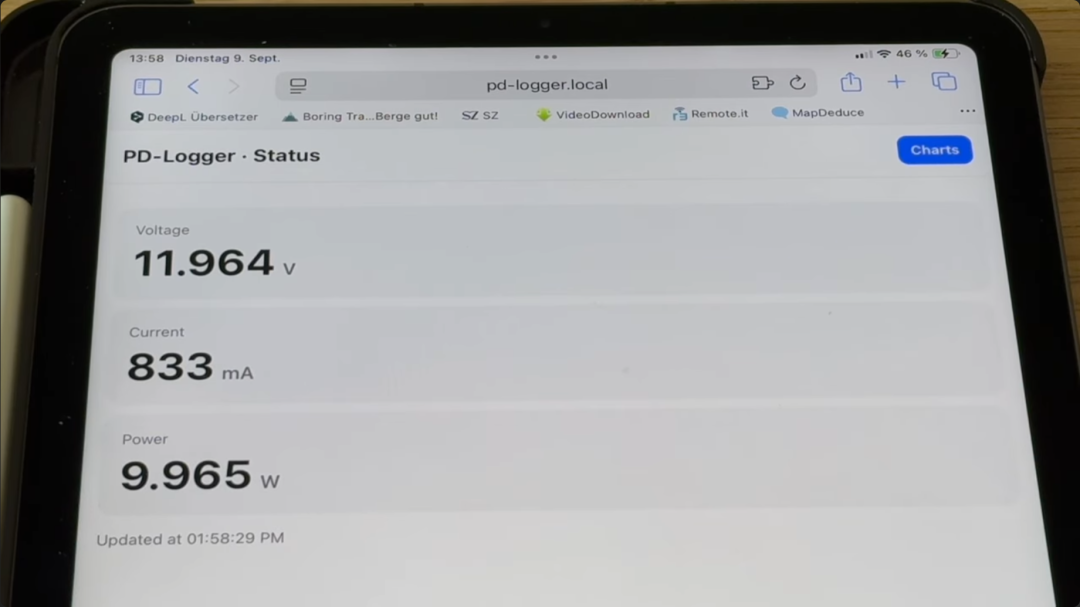

• PD 記錄器：連接到局域網 Wi-Fi，然后打開http://pd-logger.local→查看實時值。
• 更新間隔：5秒
• 記錄容量：數小時
• 數據下載為 CSV 文件

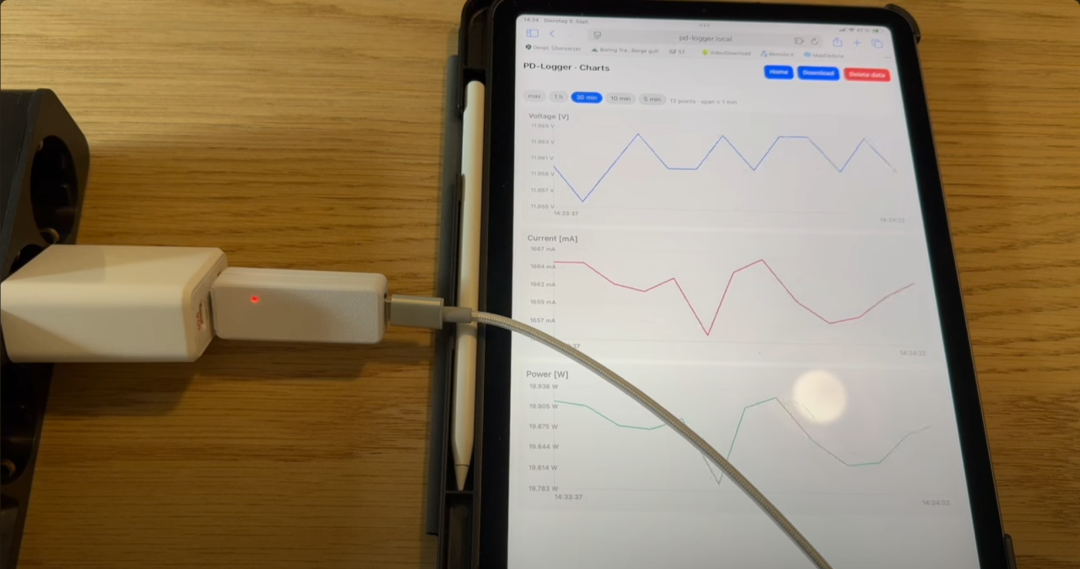

• 電壓/電流/功率隨時間變化的交互式圖表
