提到高性能的DC-DC變換器，LLC絕對是繞不開的話題。它能輕松實現開關管的零電壓開通（ZVS），大幅降低開關損耗，使得電源的效率和功率密度再上一個臺階。
然而，相比于傳統的Buck、Boost拓?fù)洌琇LC的設計確實要復雜不少。諧振腔的參數如何確定？增益曲線怎么看？K值和Q值到底怎么選？這些問題常常困擾著許多工程師。今天，我們就由淺入深，把LLC設計的核心啃下來
為什么MOSFET需要零電壓開關（ZVS）？
要理解LLC，首先要明白它解決了什么核心問題。對于傳統的硬開關拓?fù)洌琈OSFET在開通瞬間，其兩端電壓（Vds）還很高，此時電流（Id）迅速上升，電壓和電流的交疊會產生巨大的開通損耗。這個損耗可以簡單表示為 ? * Cds * Vds2，在高速開關應用中尤為突出。

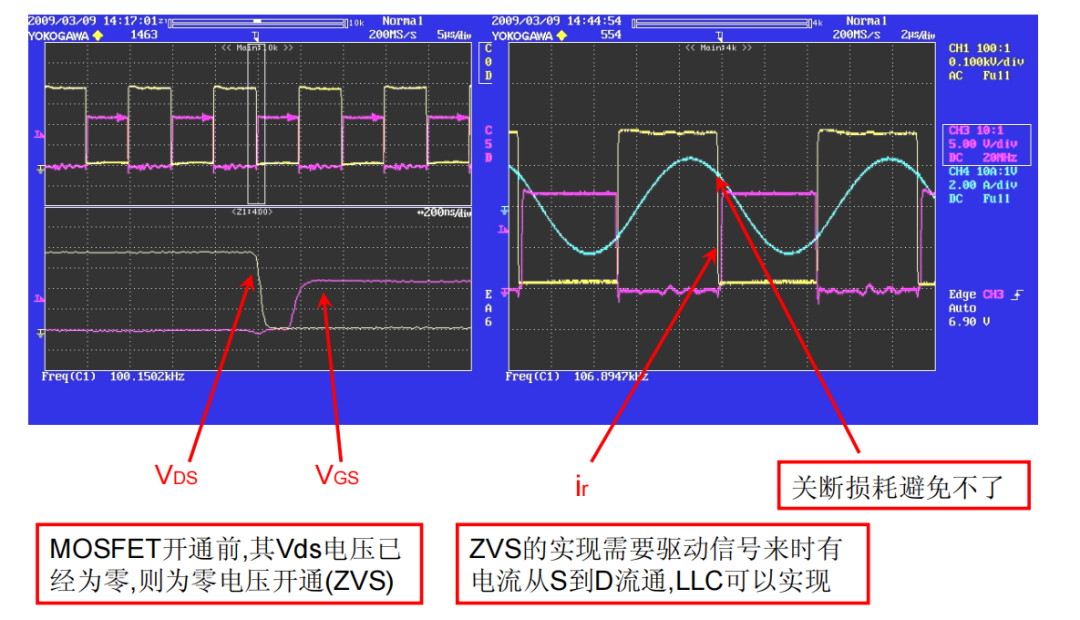

而零電壓開關（ZVS），顧名思義，就是在MOSFET開通之前，通過諧振讓其Vds電壓自然下降到零。此時再開啟MOSFET，開通損耗幾乎為零，效率自然就高了。
那么如何實現ZVS呢？關鍵在于：在驅動信號到來之前，需要有一股電流從MOSFET的S極流向D極（即流過其體二極管），從而將Vds鉗位在零附近。LLC諧振拓?fù)渚湍芮擅畹貏?chuàng)造出這個條件。
LLC的架構：不止是LC，而是LLC

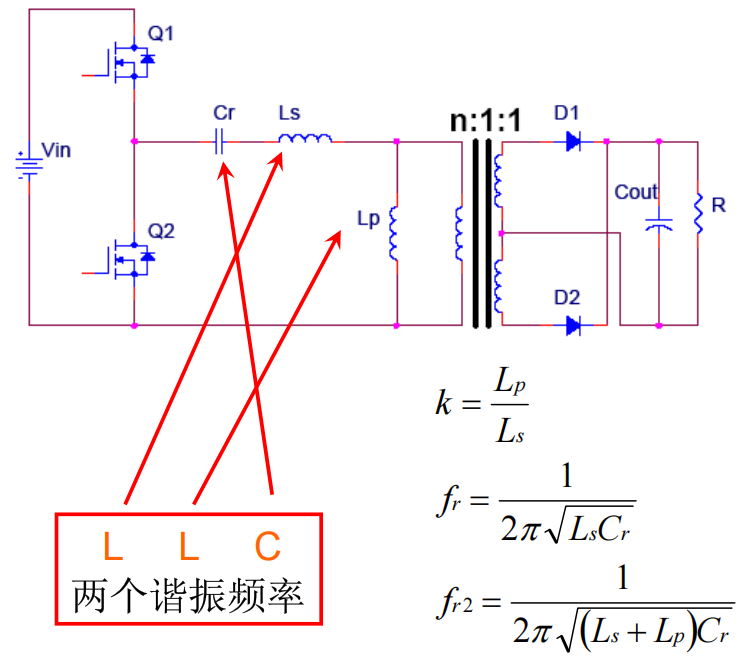

LLC的經典架構由一個諧振電容Cr、一個諧振電感Ls和一個并聯的勵磁電感Lp組成（通常Ls和Lp集成在變壓器中）。這三個元件構成了一個諧振網絡。
與傳統的串聯諧振（LC）只有一個諧振頻率不同，由于勵磁電感Lp的存在，LLC電路擁有兩個諧振頻率：
諧振頻率fr: 由Ls和Cr決定， fr = 1 / (2π * √(Ls*Cr))
另一個諧振頻率fr2: 由(Ls+Lp)和Cr決定。
正是這兩個諧振點的存在，賦予了LLC獨特的增益特性，使其能夠在寬輸入電壓和負載范圍內高效工作。
一張圖看懂穩壓原理
LLC是如何實現穩壓的？答案是通過改變開關頻率。

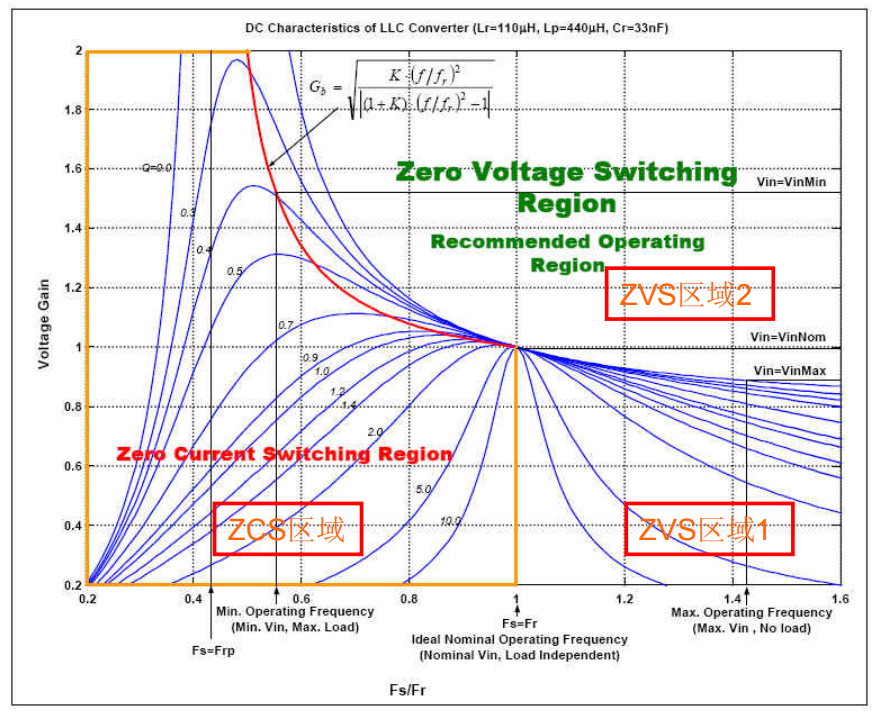

理解這一點的關鍵，就是下面這張LLC的DC特性曲線圖。這張圖是LLC設計的核心與精髓。
這張圖告訴我們：
縱軸是增益，即 n * Vo / Vin（n為變壓器變比）。
橫軸是歸一化頻率，即 開關頻率fs / 諧振頻率fr。
不同的曲線代表不同的負載，負載越重，Q值（品質因數）越大。
增益曲線的峰值點左側是ZCS（零電流開關）區，右側是ZVS（零電壓開關）區。設計時必須保證電路始終工作在ZVS區！
穩壓原理：當輸入電壓Vin變化或負載（Q值）變化時，為了保持輸出電壓Vo不變，控制器會自動調節開關頻率fs，讓工作點在對應的曲線上移動，從而找到一個新的、能夠穩定輸出電壓的增益點。
為了更直觀地理解，我們可以看看不同工作頻率下的波形：

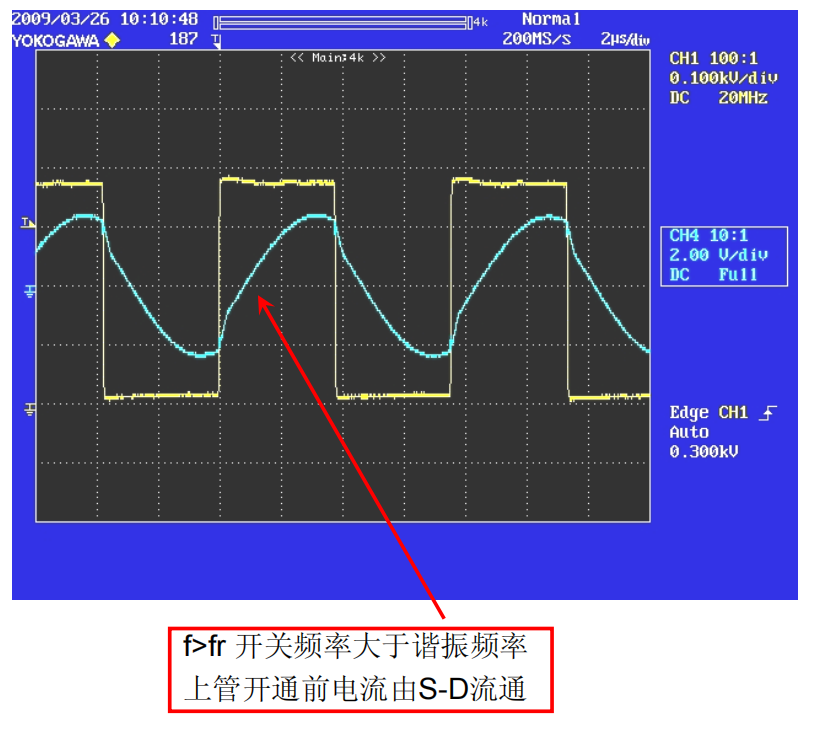

f > fr (ZVS區域1)：開關頻率高于諧振頻率，電流波形滯后于電壓波形，上管開通前電流已為負（S->D），實現ZVS。

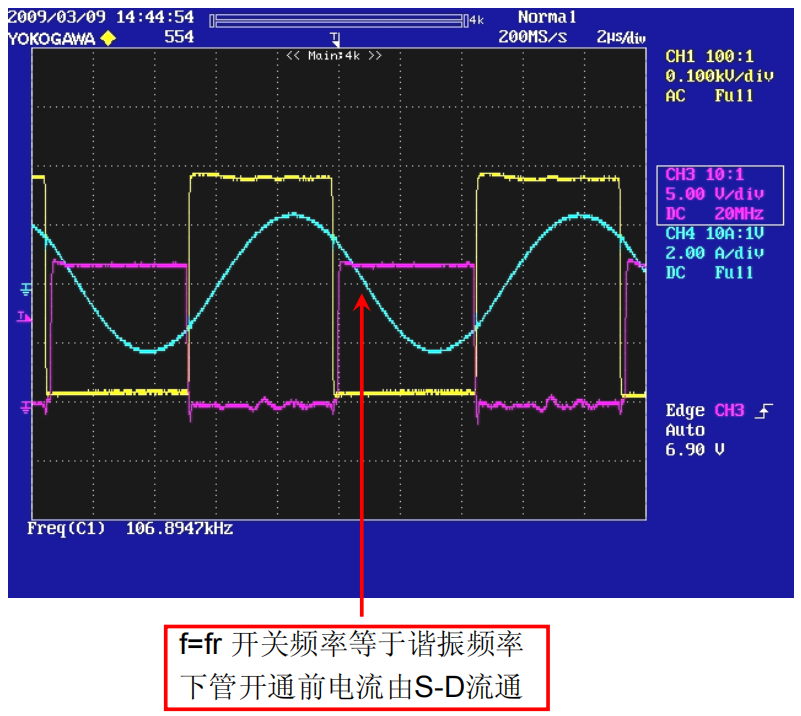

f = fr (諧振點)：開關頻率等于諧振頻率，輸入阻抗為純阻性，電流與電壓同相。

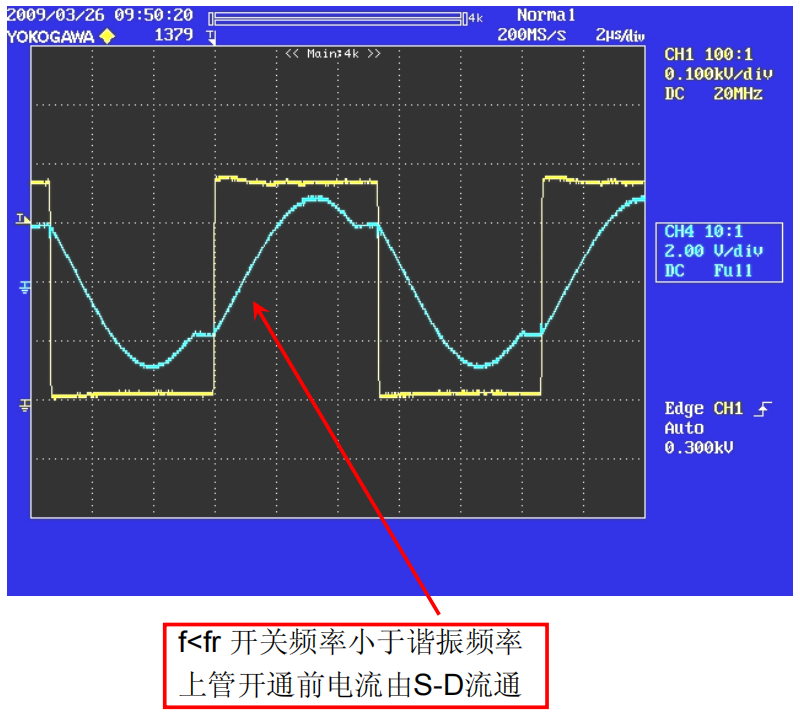

f < fr (ZVS區域2)：開關頻率低于諧振頻率，但仍在ZVS區，同樣能實現軟開關。
LLC的設計方法
理論看懂了，怎么動手設計呢？

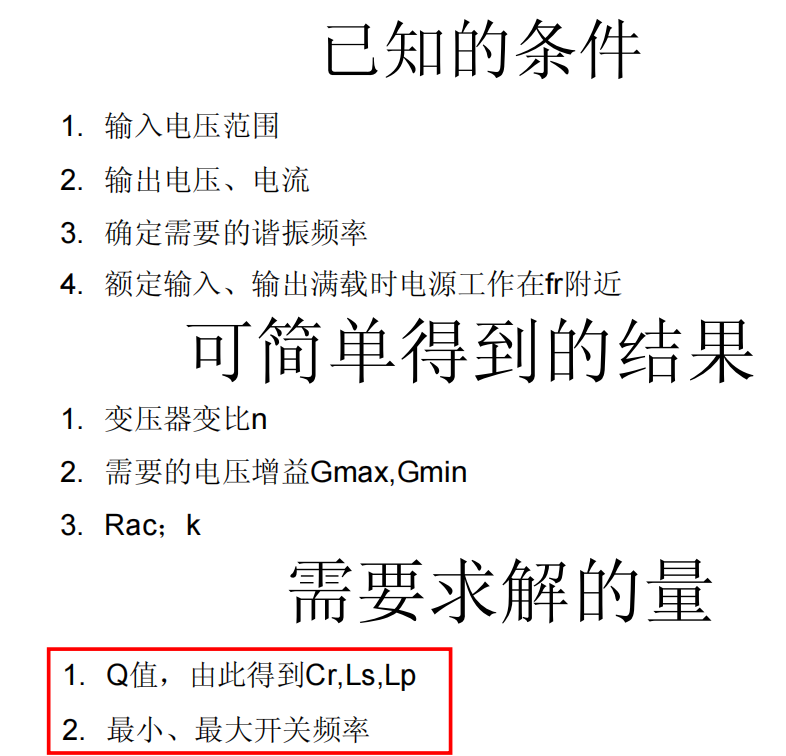

目標：求解出諧振元件的值 Cr, Ls, Lp。
整個設計過程的核心，就是確定兩個關鍵參數：k 和 Q。
第一步：確定k值 (電感比)
k = Lp / Ls

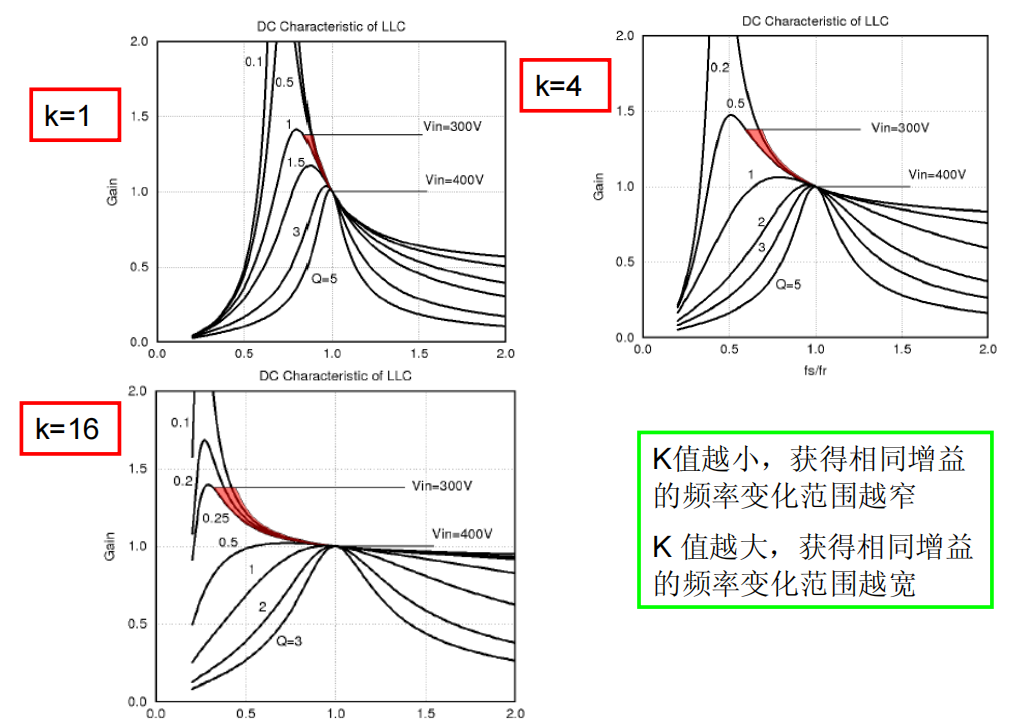

k值決定了增益曲線的形狀。k值越小，增益隨頻率變化的范圍越窄；k值越大，范圍越寬。

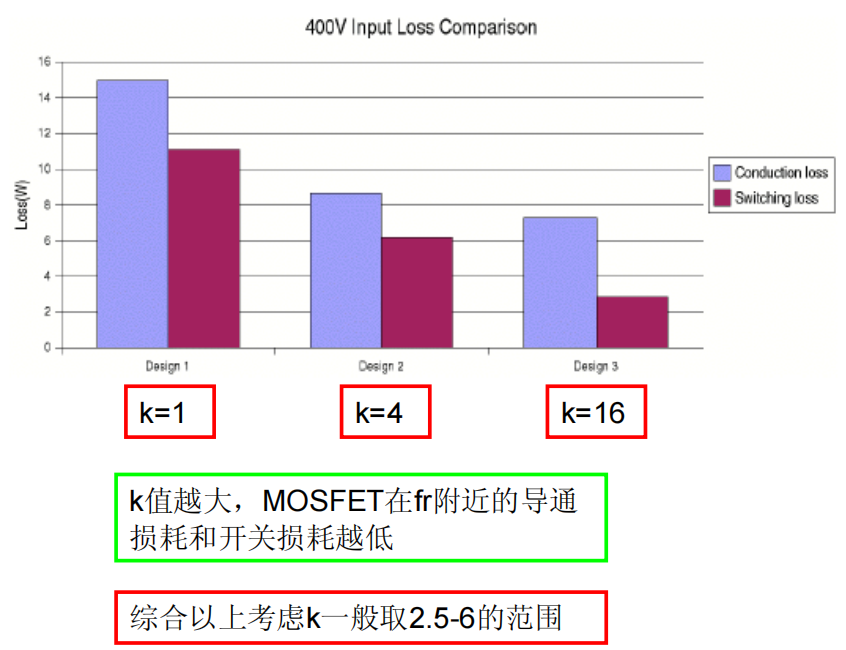

同時，k值也影響MOSFET的損耗。k值越大，在諧振點附近的導通和開關損耗越低。
工程建議：綜合考慮，k值一般取2.5 ~ 6的范圍。
第二步：確定Q值 (品質因數)
Q值反映了負載情況，滿載時Q值最大。

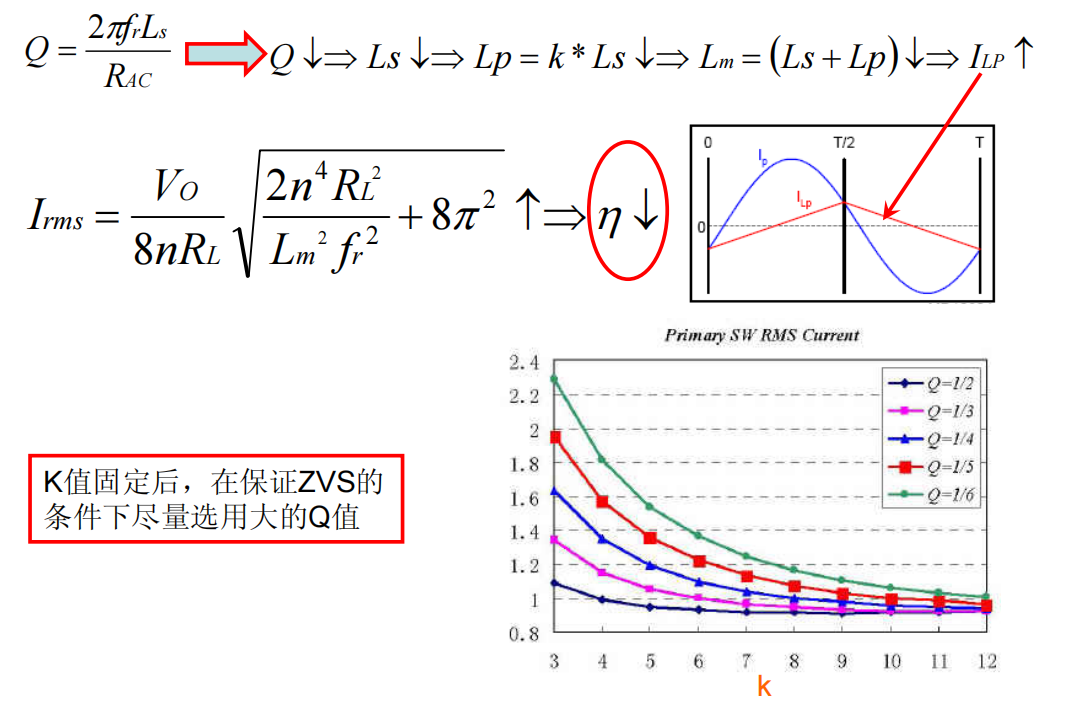

Q值影響初級電流有效值。在k值固定后，Q值越大，環流越小，初級RMS電流越小，效率越高。因此，在保證ZVS的前提下，應盡量選用大的Q值。
通過將系統在最低輸入、滿載輸出（此時需要最大增益Gmax）的邊界條件代入增益公式，就可以求解出Q值。
第三步：求解所有參數
一旦k和Q值確定，再結合系統在最高輸入、空載輸出（此時需要最小增益Gmin）的條件，就可以唯一確定最小、最大開關頻率以及所有的諧振元件值。

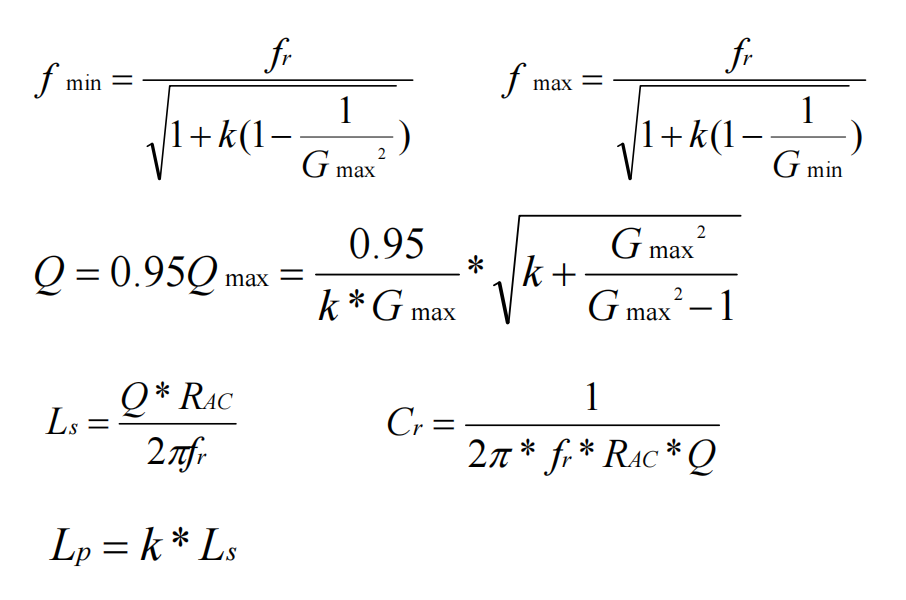

我們直接引用計算結果公式，供大家在設計時參考：

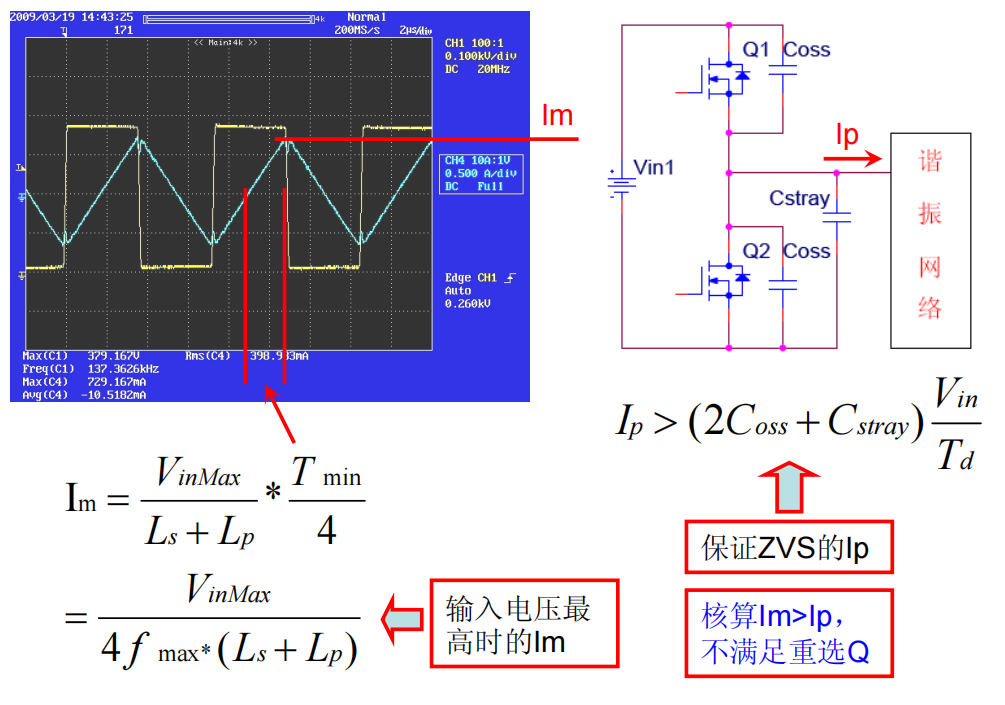

此外，還有一個非常重要的ZVS限制條件需要核算，即勵磁電流Im要大于某個值，才能保證在最高輸入電壓下實現ZVS。如果不滿足，則需要重新選擇Q值。
通過這篇內容，我們可以看到，LLC的設計雖然計算復雜，但其背后的邏輯是清晰且有章可循的：
理解ZVS是選擇LLC的初衷。
掌握DC增益曲線是理解其工作原理的關鍵。
合理選擇k和Q值是設計的核心步驟。
代入邊界條件，求解參數是最終的落地執行。
