在 2025 年 SEMI 3D & SYSTEMS SUMMIT 上，Yole Group技術與市場分析師 Vishal Saroha 發布的《高性能封裝（2.5D/3D）與共封裝光學（CPO）現狀報告》，精準捕捉了半導體行業 “后摩爾時代” 的技術轉向核心。報告以摩爾定律減速為切入點，系統剖析了高端性能封裝與 CPO 兩大關鍵技術的發展現狀、市場潛力及產業鏈格局，為行業提供了從技術選型到市場布局的完整參考框架。
一、行業背景：摩爾定律困境倒逼技術路徑轉型
1. 摩爾定律 “減速但未停擺”，成本瓶頸成關鍵制約

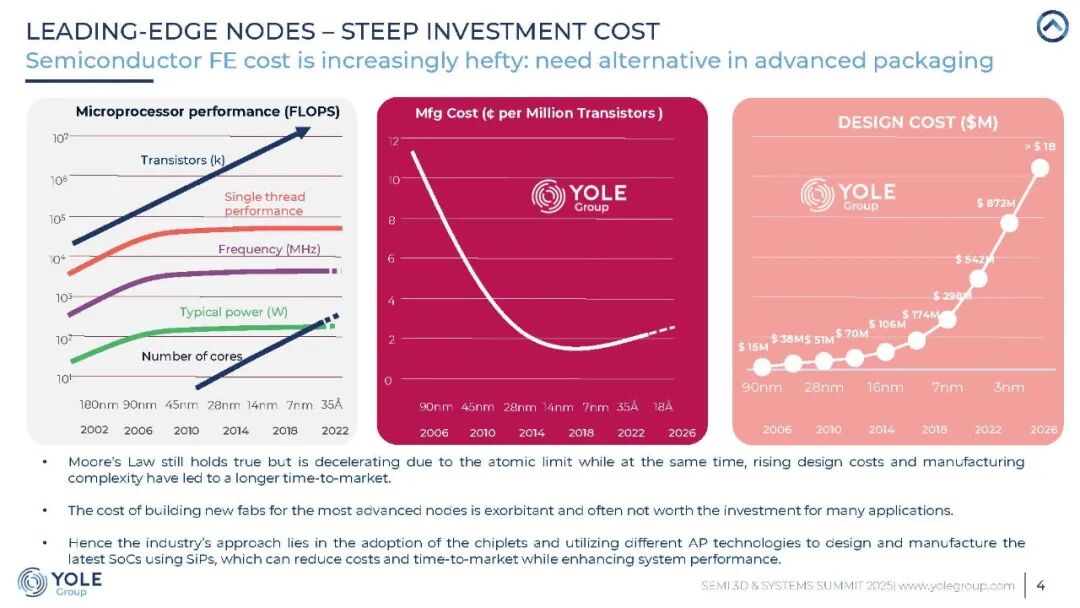

報告數據顯示，摩爾定律雖仍成立，但受原子物理極限制約，演進速度顯著放緩：一方面，先進制程的設計成本呈指數級飆升 ——90nm 制程設計成本僅 1500 萬美元，而 2026 年 3nm 制程設計成本將突破 10 億美元，較 7nm（5.42 億美元）增幅超 80%；另一方面，晶圓制造成本同樣高企，35?（約 3.5nm）制程的 “每百萬晶體管制造成本” 雖較 7nm 略有下降，但新建先進制程晶圓廠的投資規模動輒數百億美元，對多數應用場景而言 “性價比失衡”。
更嚴峻的是，制程演進帶來的性能提升邊際遞減。從 2002 年 180nm 到 2022 年 7nm，微處理器單線程性能增長約 10 倍，但 2022 年后 7nm 到 35? 的性能增幅不足 20%，且伴隨功耗密度上升 —— 典型功耗從 90nm 時代的 10W 級躍升至 7nm 時代的 100W 級，傳統 “制程迭代驅動性能提升” 的路徑難以為繼。
2. 破局方向：芯粒與異構集成 + 先進封裝
面對成本與性能的雙重困境，行業形成共識：通過芯粒（Chiplet）與異構集成，結合 2.5D/3D、扇出型封裝（Fan-out）等先進封裝（AP）技術，以 “系統級封裝（SiP）” 替代單一制程 SoC，成為降本、提效、縮短上市時間的核心路徑。

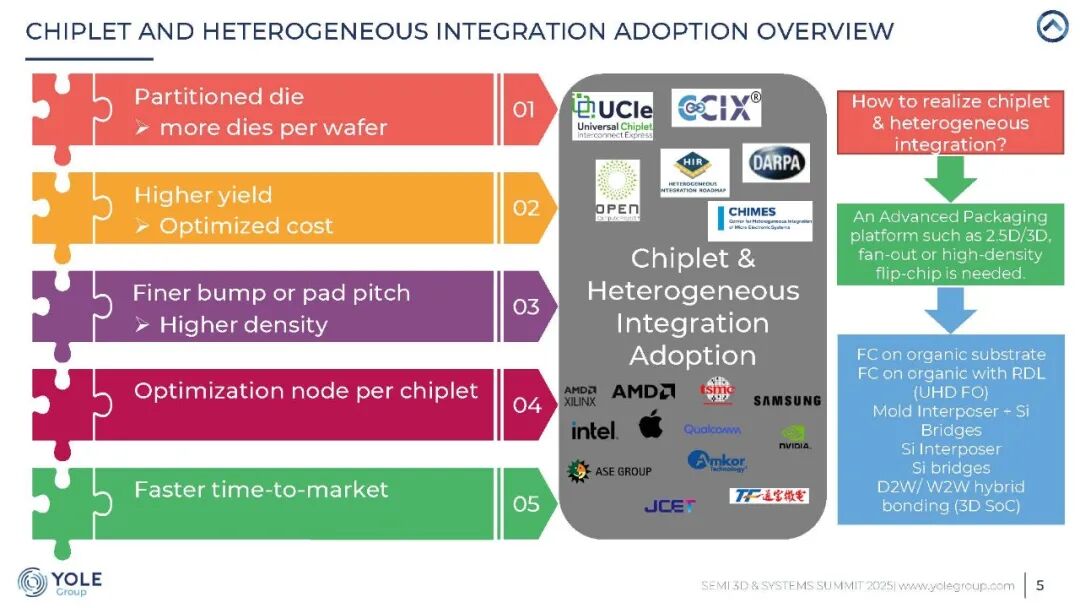

報告指出，芯粒技術的核心價值在于 “化整為零”：將傳統單一芯片拆解為多個功能芯粒（如計算芯粒、存儲芯粒、I/O 芯粒），每個芯?？刹捎米钸m配的制程（如計算芯粒用 3nm，存儲芯粒用 28nm），既降低設計復雜度，又提升晶圓利用率（單晶圓可切割更多芯粒，良率提升 30% 以上）。而實現芯粒互聯的關鍵，正是 2.5D/3D 等高端封裝技術 —— 通過中介層（Interposer）、混合鍵合（Hybrid Bonding）等方案，實現芯粒間高密度、低延遲互連，最終等效于 “單一高性能芯片” 的系統能力。
3. 資本投入：頭部廠商加碼先進封裝賽道

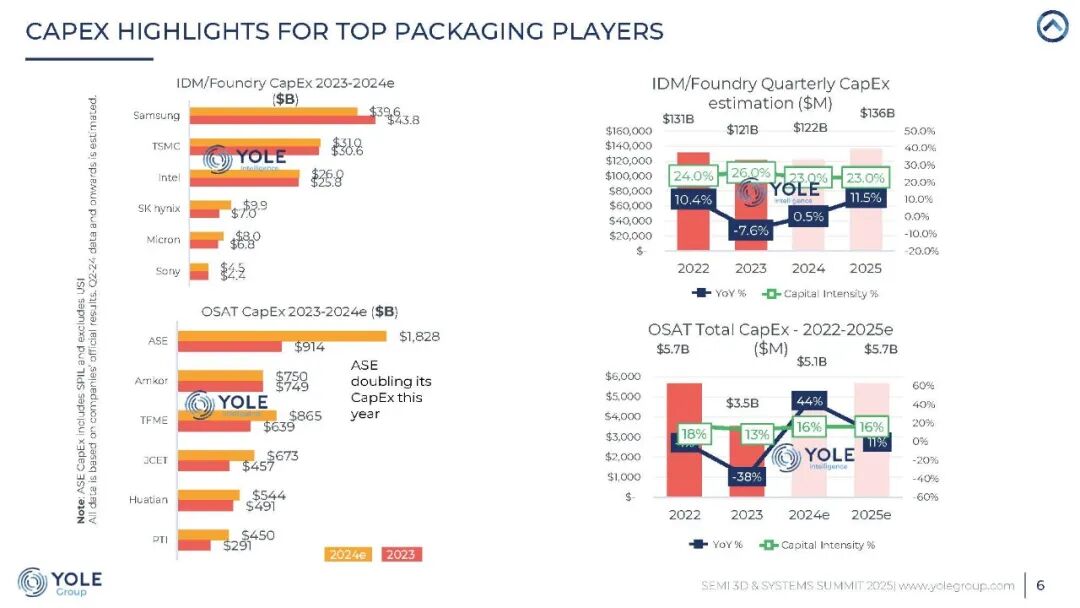

從資本開支（CapEx）數據可清晰看到行業的戰略傾斜：2023-2024 年，IDM / 代工廠陣營中，三星（438 億美元）、臺積電（306 億美元）、Intel（258 億美元）的 CapEx 規模位居前三，其中超 40% 用于先進封裝相關產能建設；OSAT（外包半導體封裝測試）陣營中，ASE（長電科技）2024 年 CapEx 達 18.28 億美元，較 2023 年翻倍，Amkor（安靠）、JCET（長電科技）也分別投入 7.49 億、4.57 億美元，重點布局 2.5D Si 中介層、混合鍵合等技術。
從長期趨勢看，2022-2025 年全球 OSAT 總 CapEx 將從 35 億美元增至 57 億美元，年復合增長率（CAGR）達 18%，顯著高于傳統封裝業務增速，印證了先進封裝成為行業投資焦點。
二、高性能封裝：2.5D/3D 技術主導 “后摩爾時代” 性能提升

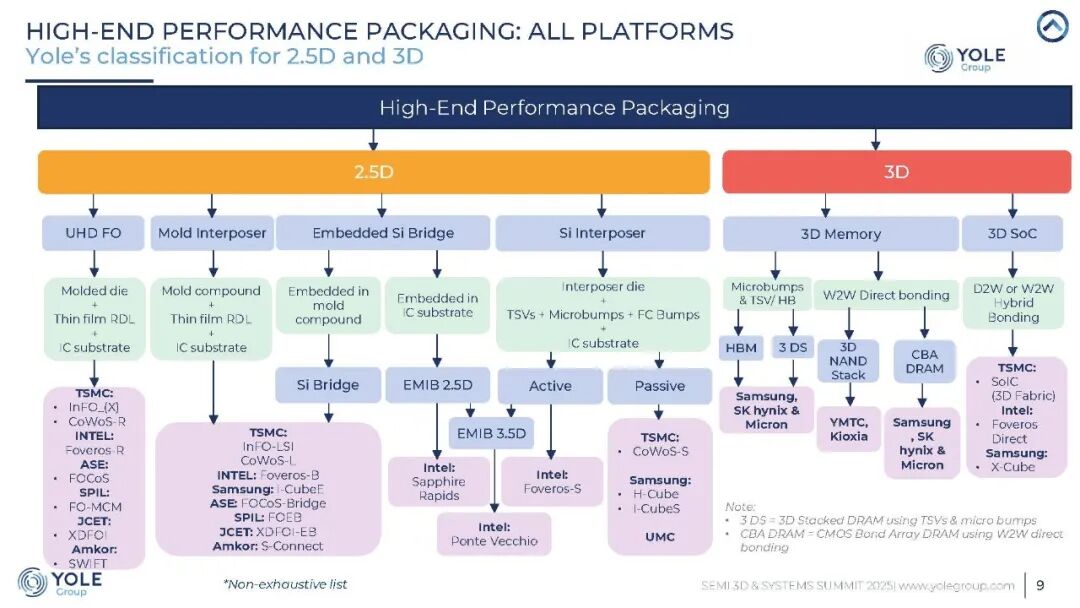

Yole 將高端性能封裝明確劃分為 2.5D 與 3D 兩大技術體系，兩者各有側重但協同互補，共同支撐芯粒異構集成的落地。
1. 技術分類：從 “平面互連” 到 “立體堆疊”
2.5D 封裝：中介層為核心，平衡性能與成本
2.5D 封裝通過 “中介層（Interposer）” 實現多個芯粒的平面互連，核心優勢是 “兼容現有芯粒設計，互連密度高于傳統基板”。報告將其細分為三類：
Si 中介層：采用硅材質中介層，互連密度最高（I/O 密度＞1000/mm2），典型方案如臺積電 CoWoS（Chip on Wafer on Substrate）、Intel EMIB（嵌入式多芯片互連橋），主要用于 AI 芯片、高端 GPU 等高性能場景；
嵌入式 Si 橋：將硅橋嵌入有機基板，成本低于 Si 中介層，代表方案為 ASE FOCoS-Bridge、JCET XDFOI-EB；
超高密度扇出（UHD FO）：通過薄膜重布線層（RDL）實現高密度互連，無需中介層，成本最低，適用于中高端智能手機 SoC、汽車電子等場景。
3D 封裝：立體堆疊突破物理極限
3D 封裝通過 “芯粒堆疊（Die-to-Die/Wafer-to-Wafer）” 或 “混合鍵合（Hybrid Bonding）” 實現立體互連，互連延遲較 2.5D 降低 50% 以上，是未來 “存儲 - 計算融合” 的核心技術。報告重點提及三類方向：
3D SoC：采用混合鍵合實現芯粒垂直堆疊，如臺積電 SoIC（System on Integrated Chips）、三星 X-Cube，2024-2030 年 CAGR 高達 949%，是增長最快的細分技術；
3D 內存：包括高帶寬內存（HBM）、3D NAND、CBA DRAM（CMOS 鍵合陣列 DRAM），其中 HBM 因適配 AI 芯片高帶寬需求，2030 年市場規模將達 42 億美元（CAGR 61%）；
3D 堆疊 DRAM（3DS）：通過 TSV（硅通孔）與微凸點實現堆疊，SK 海力士、美光為主要玩家，2030 年市場規模將達 18 億美元（CAGR 28%）。
2. 市場規模：2030 年突破 285 億美元，3D 技術成增長引擎

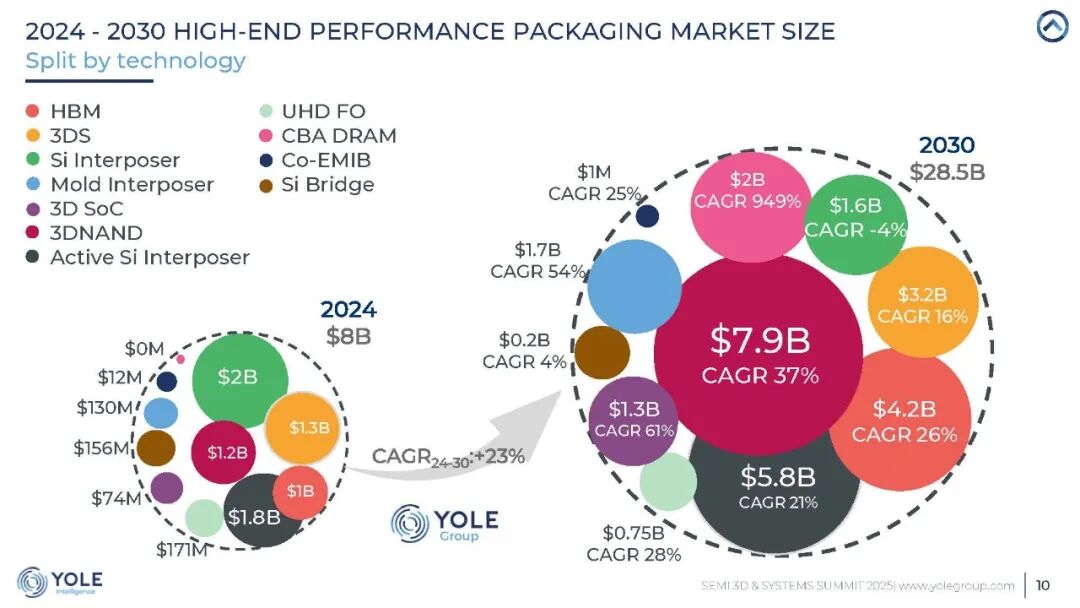

報告預測，2024-2030 年全球端性能封裝市場規模將從 79 億美元增至 285 億美元，CAGR 達 23%，其中：
3D 技術貢獻主要增量：3D SoC（80 億美元，CAGR 949%）、HBM（42 億美元，CAGR 61%）、CBA DRAM（17 億美元，CAGR 54%）合計占 2030 年市場規模的 48%；
2.5D 技術穩步增長：Si 中介層（32 億美元，CAGR 16%）、UHD FO（18 億美元，CAGR 26%）作為當前主流方案，仍將保持穩健增速；

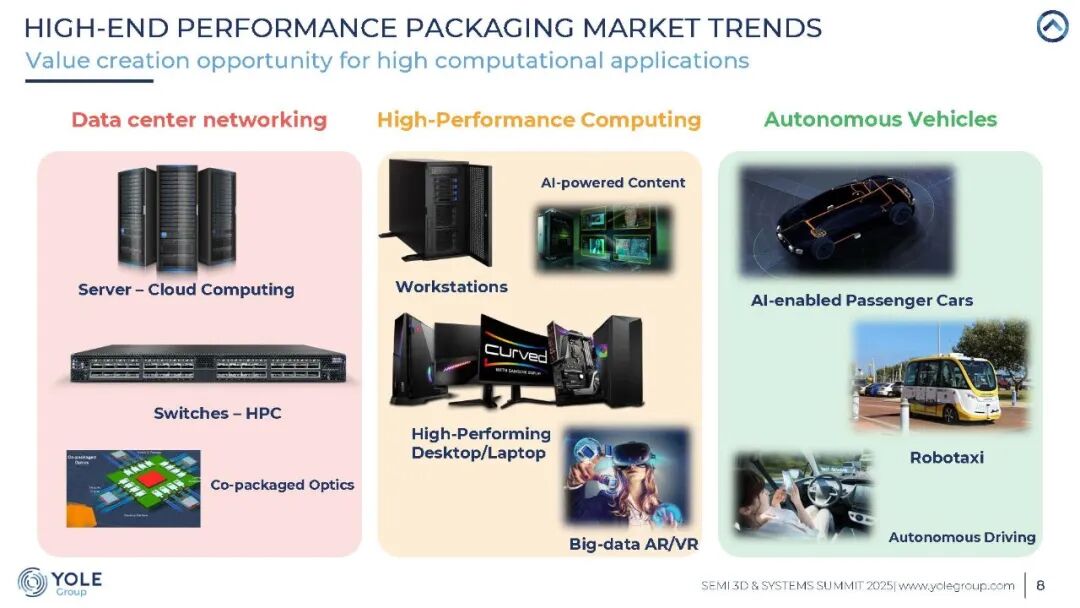

應用驅動明確：數據中心（AI 服務器、交換機）、高性能計算（HPC）、自動駕駛（Robotaxi、ADAS）是核心需求場景，三者合計貢獻超 70% 的市場需求，AR/VR、高端消費電子則為新興增長點。

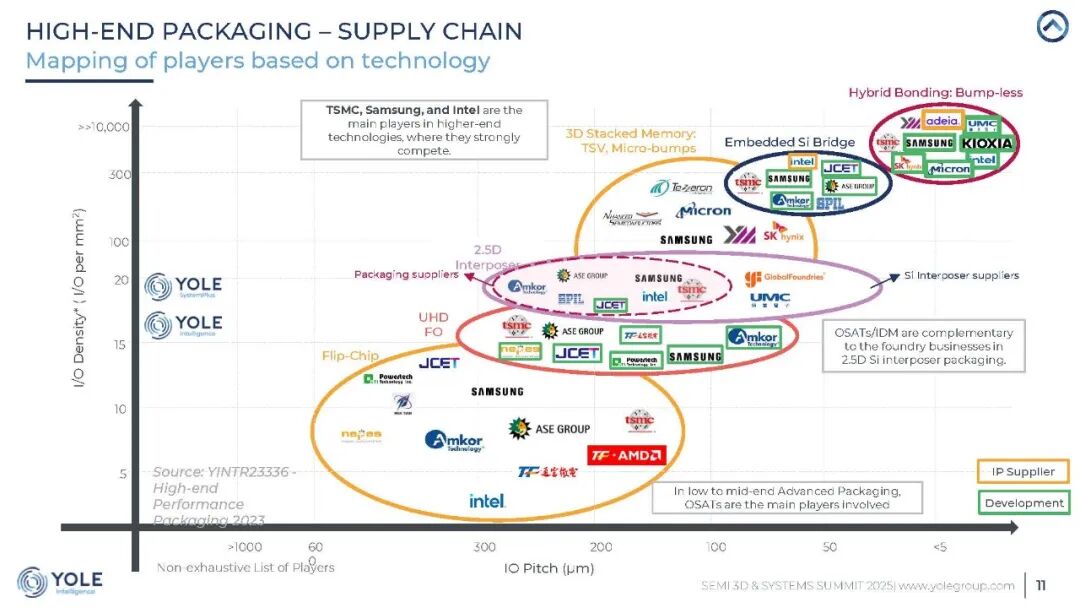

3. 供應鏈格局：“頭部代工廠主導高端，OSAT 深耕中低端”
高端技術：臺積電、三星、Intel 三足鼎立
三家企業在混合鍵合、3D SoC、Si 中介層等高端領域形成壟斷：臺積電 CoWoS 產能占全球 80% 以上，支撐 NVIDIA H100、AMD MI300 等 AI 芯片；三星以 X-Cube 和 HBM 為突破口，2024 年 HBM 市占率達 35%；Intel 則通過 Foveros（3D 封裝）+EMIB（2.5D 互連）組合，應用于 Ponte Vecchio 等 HPC 芯片。
中低端技術：OSAT 企業為核心玩家
ASE（長電科技）、Amkor（安靠）、JCET（長電科技）、Huatian（華天科技）等 OSAT 企業，在 UHD FO、嵌入式 Si 橋、傳統 2.5D 封裝領域占據主導地位。其中 ASE 2024 年 CapEx 達 18.28 億美元，重點擴充 FOCoS（扇出型芯片級系統）產能，成為中低端先進封裝的 “產能支柱”。
互補關系顯著：IDM / 代工廠負責高端技術研發與核心產能，OSAT 則提供中低端產能配套及定制化服務，形成 “高端攻堅 + 中低端放量” 的產業鏈協同格局。
三、共封裝光學（CPO）：數據中心光互連的 “下一代方案”
隨著 AI 服務器、超算對 “高帶寬、低延遲、低功耗” 光互連需求的爆發，共封裝光學（CPO）從眾多技術路線中脫穎而出，成為報告重點關注的另一核心領域。

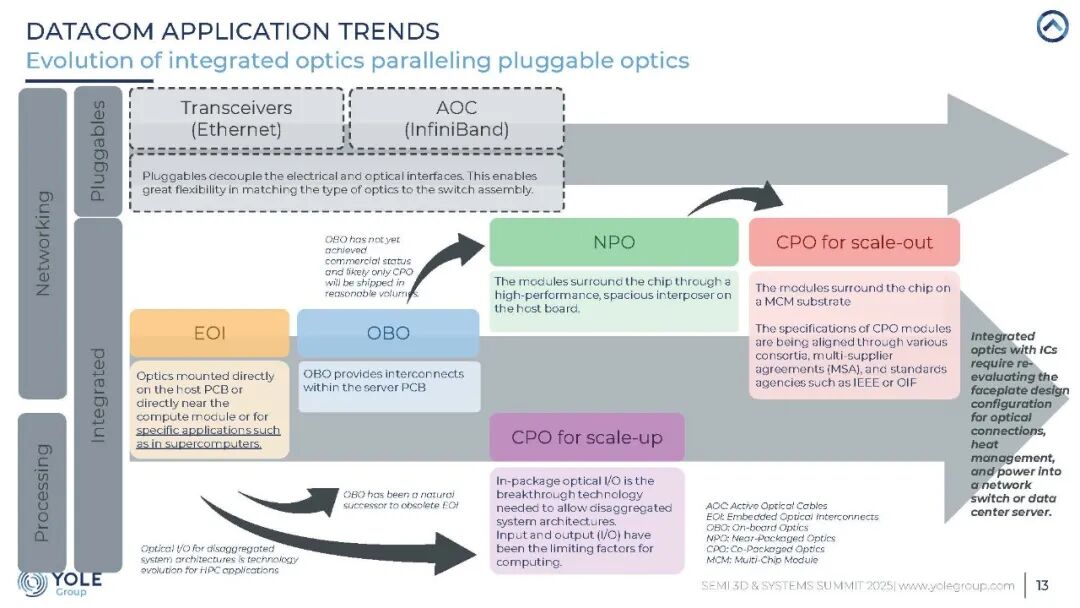

1. 技術演進：從 “可插拔” 到 “共封裝”，CPO 突破 I/O 瓶頸
傳統光互連方案（如可插拔光模塊、OBO 板載光學）存在 “互連損耗高、功耗占比大” 的痛點 —— 可插拔模塊的功耗占服務器總功耗的 30% 以上，且?guī)捥嵘芟抻谖锢斫涌?。?CPO 通過 “將光學引擎（OE）與交換機 ASIC/AI 芯片共封裝”，實現光互連與芯片的 “零距離” 對接，核心優勢顯著：
功耗降低 40%：省去可插拔模塊的金屬外殼、連接器等冗余結構，每 100G 帶寬功耗從 7W 降至 4W 以下；
帶寬提升 3 倍：通過 2.5D/3D 封裝實現光學引擎與芯片的高密度互連，單芯片支持 1.6T-3.2T 帶寬；
延遲降低 50%：互連距離從米級縮短至毫米級，信號延遲從 100ns 降至 50ns 以下。

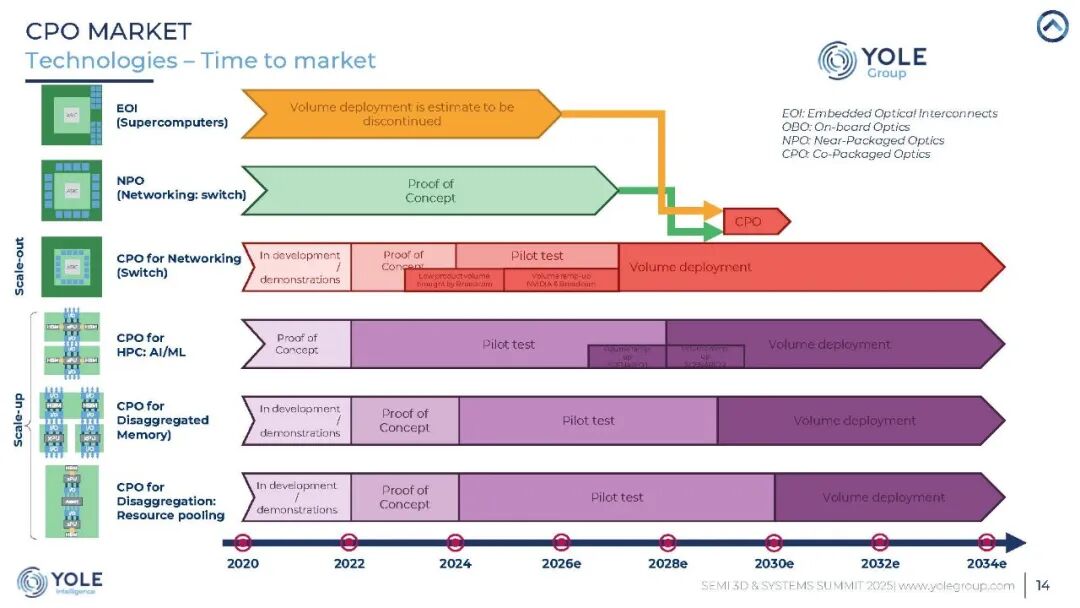

報告明確指出，OBO（板載光學）因未實現商業化、產能受限，難以成為主流；而 CPO 已進入 “規模出貨前夕”——Broadcom 已實現低批量交付，NVIDIA、Intel 計劃 2025-2026 年推出 CPO 集成產品，成為數據中心光互連的 “終極方案”。
2. 市場潛力：2024-2030 年 CAGR 超 120%，Scale-Up 場景成主力

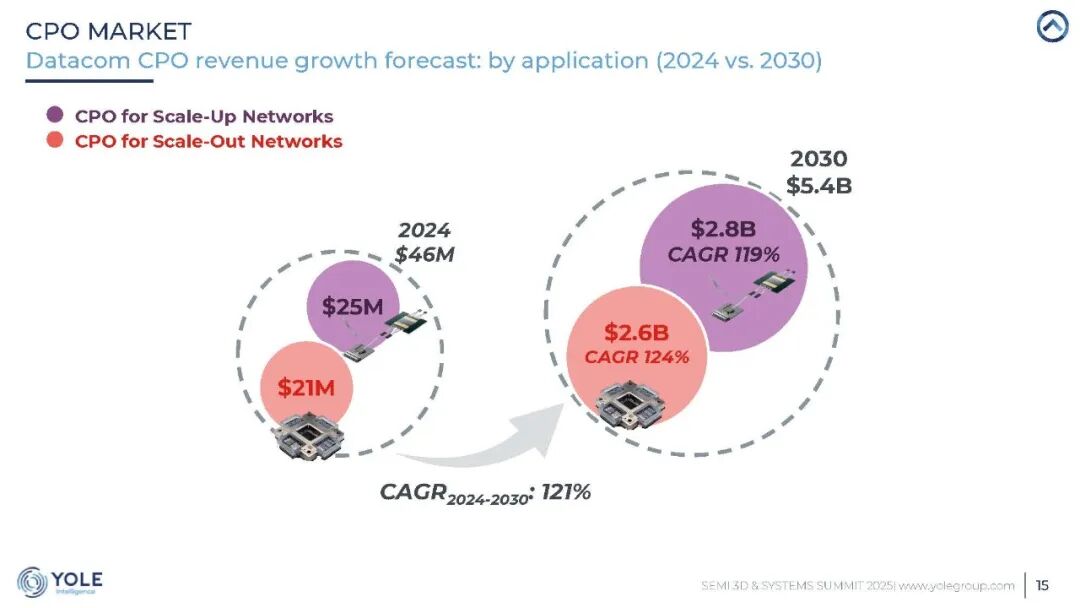

從市場規?？?，CPO 呈現 “爆發式增長” 態勢：2024 年全球 Datacom CPO 市場規模僅 6700 萬美元（其中 Scale-Up 網絡 4600 萬美元，Scale-Out 網絡 2100 萬美元），2030 年將增至 80 億美元，CAGR 高達 121%。
Scale-Up 網絡（大型數據中心核心交換機）：因?qū)捫枨笞钇惹校▎味丝谛?800G-1.6T），2030 年市場規模將達 54 億美元（CAGR 119%），占 CPO 總市場的 67.5%；
Scale-Out 網絡（邊緣數據中心葉脊交換機）：需求增速更快，2024-2030 年 CAGR 達 124%，2030 年市場規模達 26 億美元；
HPC/AI 場景：超算、AI 訓練集群對低延遲需求高，2026 年將進入 “試點測試” 階段，2030 年實現規?；渴?，成為 CPO 的第三大應用場景。
3. 廠商實踐：從技術方案到產能布局，產業鏈加速成熟
報告梳理了 CPO 領域的核心廠商動態，形成 “設計 - 封裝 - 終端” 的完整產業鏈布局：

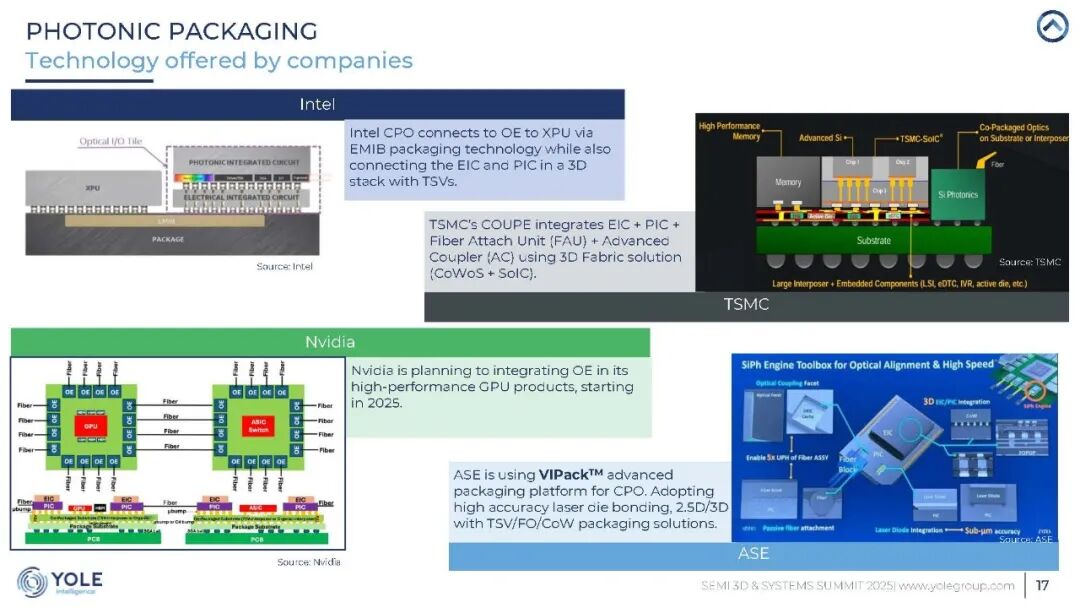

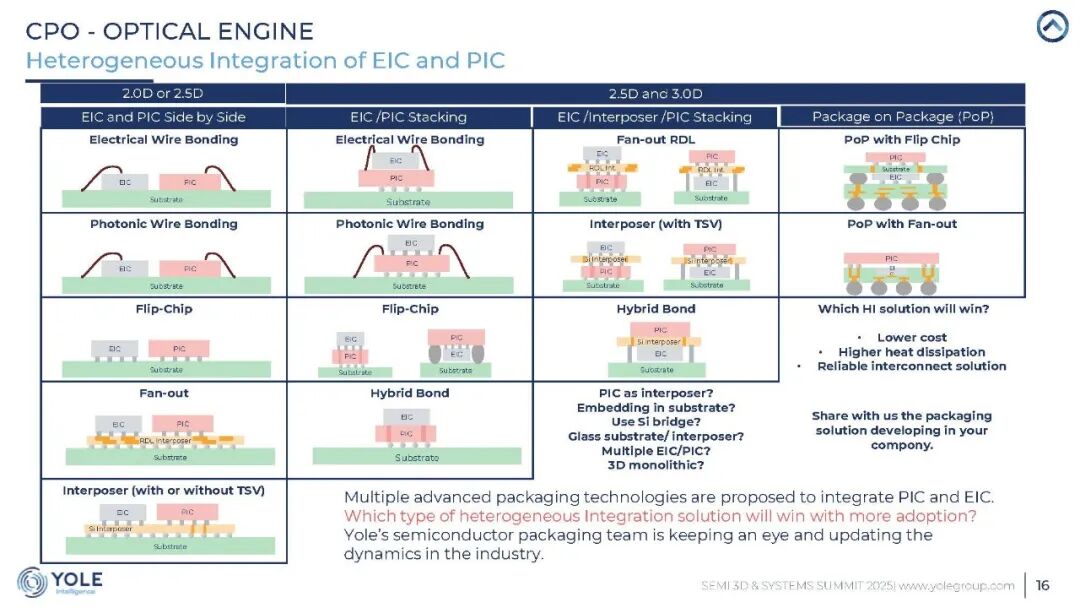

代工廠 / IDM：臺積電推出 COUPE 方案（CoWoS+SoIC 集成 EIC/PIC/FAU），實現光學引擎與芯片的 3D 共封裝；Intel 采用 EMIB 技術連接光學引擎與 XPU，同時通過 TSV 實現 EIC（電子集成電路）與 PIC（光子集成電路）的 3D 堆疊；
OSAT：ASE 基于 VIPack?平臺，結合高精度激光鍵合、2.5D/3D TSV 技術，提升 CPO 封裝良率至 95% 以上；Amkor 推出 S-Connect 方案，聚焦中低端 CPO 市場；
終端廠商：NVIDIA 計劃 2025 年將光學引擎集成至 Hopper 下一代 GPU；Broadcom 已推出 112G SerDes CPO 交換機芯片，2024 年實現低批量交付；
光學組件廠商：Lumentum、Coherent 提供高功率激光器，Molex、Arista 提供光纖連接組件，共同支撐 CPO 光學引擎的規?；a(chǎn)。
4. 產業鏈圖譜：多環節協同，生態構建成關鍵

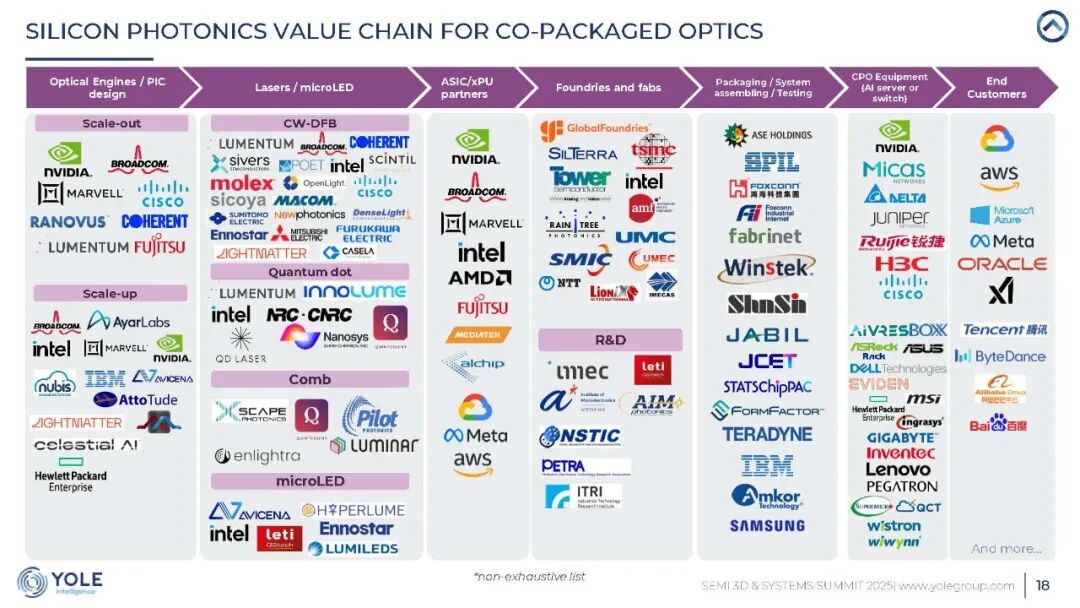

CPO 產業鏈涵蓋 “上游組件 - 中游封裝 - 下游應用” 三大環節，需跨領域協同：
上游：激光器（CW-DFB、量子點激光器）、光學引擎（PIC/EIC）、光纖組件（MPO 連接器）；
中游：封裝測試（混合鍵合、2.5D/3D 封裝、光性能測試）；
下游：數據中心運營商（AWS、Meta、騰訊）、交換機廠商（Cisco、Arista）、AI 服務器廠商（Dell、HPE）。
報告特別強調，CPO 的成功依賴 “生態協同”—— 需 IEEE、OIF 等標準組織推動接口標準化，ASIC 廠商與光學廠商聯合定義技術規格，數據中心運營商提前規劃基礎設施改造，缺一不可。
四、核心挑戰：從技術落地到生態成熟，CPO 與高端封裝仍需跨越多重門檻

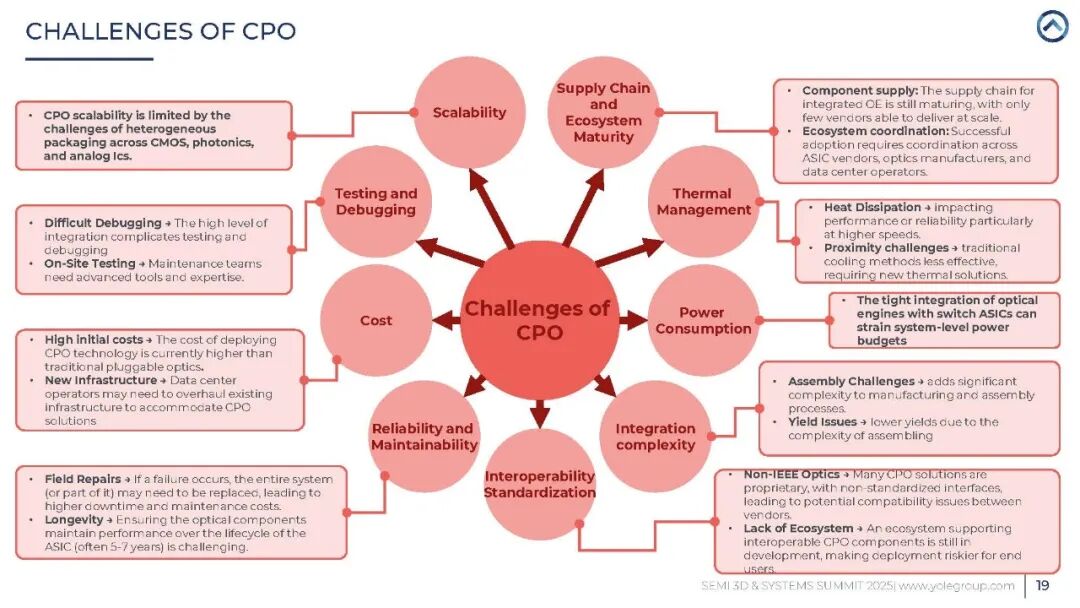

盡管市場前景廣闊，但報告也客觀指出了當前高端封裝與 CPO 面臨的五大核心挑戰：
1. 供應鏈成熟度不足
高端封裝：混合鍵合設備（如應用材料的 Bonding 系統）、Si 中介層晶圓產能（臺積電、GlobalFoundries）集中于少數廠商，2024-2025 年仍將面臨 “產能缺口”；
CPO：光學引擎（PIC+EIC）的規?；a(chǎn)能力有限，僅 Broadcom、Intel 等少數廠商能實現良率＞90%，多數中小廠商仍處于 “技術驗證階段”。
2. 熱管理難題凸顯
高端封裝中，3D SoC 的芯粒堆疊密度達 1000/mm2，功耗密度超 500W/cm2，傳統散熱片 + 風扇方案難以滿足需求，需采用 “均熱板 + 液冷” 組合，成本增加 20%-30%；
CPO 中，光學引擎與芯片共封裝后，局部溫度可達 85℃以上，超過激光器（60℃）的耐受極限，需開發 “分布式散熱” 技術，如嵌入式微流道冷卻。
3. 標準化與兼容性缺失
高端封裝：芯?；ミB接口（如 UCIe、CCIX）雖有標準，但不同廠商的實現方案存在差異（如臺積電 CoWoS 與三星 I-CubeE 的互連協議不兼容），導致芯粒 “跨廠商復用” 難度大；
CPO：多數廠商采用專有接口（如 Broadcom 的 Optics Interconnect、NVIDIA 的 GPU-Optics），未形成統一 IEEE 標準，數據中心運營商面臨 “供應商鎖定” 風險。
4. 成本與測試門檻高
成本：3D SoC 的封裝成本是傳統封裝的 5-8 倍，CPO 的初始部署成本比可插拔模塊高 40%，需通過規?；?026 年 CPO 量產達 100 萬套）將成本降至可接受范圍；
測試：高端封裝的芯粒級測試（如已知良好芯粒 KGD 測試）、CPO 的光 - 電協同測試，需專用設備（如 Teradyne 的 CPO 測試系統），單臺設備成本超 100 萬美元，中小廠商難以承擔。
5. 可靠性與維護挑戰
可靠性：混合鍵合的金屬 - 金屬鍵合界面易受溫度變化影響，長期可靠性（5-7 年）需驗證；CPO 的光學組件（如光纖連接器）的插拔壽命僅 500 次，低于可插拔模塊的 1000 次；
維護：CPO 采用 “整體封裝” 設計，局部故障需更換整個模塊，導致數據中心停機時間增加 30%，需開發 “可維修 CPO” 方案（如局部可拆卸光學引擎）。
五、未來展望：技術協同與生態構建，開啟半導體 “系統級創新” 時代
Yole 報告認為，盡管面臨挑戰，但高端封裝與 CPO 的技術方向已明確，2025-2030 年將進入 “規模化落地期”，并呈現三大趨勢：
1. 技術協同：高端封裝與 CPO 深度融合
未來，3D SoC 將與 CPO 結合，實現 “計算芯粒 + 存儲芯粒 + 光學引擎” 的三維共封裝 —— 如臺積電計劃 2027 年推出 “CoWoS+SoIC+COUPE” 一體化方案，單芯片集成 GPU、HBM、光學引擎，帶寬達 6.4T，功耗降低 50%，將成為 AI 超算的核心架構。
2. 生態成熟：標準化與產業鏈分工明確
標準化：UCIe 2.0 標準將實現芯粒 “跨廠商、跨制程” 兼容，IEEE 802.3ct 標準將明確 CPO 的電 - 光接口規范，2026 年有望完成；
分工：IDM / 代工廠聚焦高端技術研發（如 3D 混合鍵合），OSAT 專注中低端產能擴張（如 UHD FO），光學廠商專注 CPO 組件標準化（如通用光學引擎），形成 “各司其職、協同共贏” 的產業鏈格局。
3. 應用拓展：從數據中心到自動駕駛
數據中心：2028 年 CPO 在 800G 以上光模塊中的滲透率將超 50%，成為主流方案；
自動駕駛：3D 封裝將實現 “車規級 SoC + 激光雷達 PIC + 車聯網模組” 的共封裝，滿足自動駕駛對低延遲、高可靠性的需求；
AR/VR：UHD FO 封裝將支撐 “微顯示芯片 + 傳感器 + 無線模組” 的小型化集成，推動 AR 眼鏡重量降至 50g 以下。
結語
Yole 的報告清晰地表明，半導體行業正從 “制程驅動” 轉向 “系統驅動”，高性能封裝與 CPO 是這一轉型的核心技術載體。盡管當前面臨成本、標準化、供應鏈等多重挑戰，但隨著頭部廠商的持續投入、生態協同的深化，兩大技術將在 2030 年前重塑半導體產業格局 —— 不僅支撐 AI、超算、自動駕駛等前沿領域的發展，更將開啟 “芯粒異構集成 + 光 - 電協同” 的系統級創新時代，為半導體行業注入新的增長動力。
