隨著 AI、海量數據分析以及云計算帶來的全球數據流量呈指數級增長，當前廣泛部署的單模光纖（SMF）通信網絡正逐漸逼近其 香農容量極限（Shannon Capacity Limit）。在這樣的背景下，利用多模光纖（MMF）的空間分復用（SDM）技術被認為是實現下一代帶寬突破的重要方向。原因在于：一根多模光纖能夠同時承載多個彼此正交的橫向模式，實現并行傳輸，從而顯著提升通信容量。
然而，多模光纖在信號傳播過程中會發生隨機模式耦合，原本獨立的模式會被混合成復雜的散斑圖樣（speckle patterns）。這種混合效應會大幅增加接收端進行信號恢復與模式解復用的難度。盡管傳統的數字信號處理（DSP）算法在理論上能夠完成模式分離，但其計算復雜度會隨著模式數量的增加而迅速上升，使得在高容量多模光纖網絡中幾乎難以實際部署。
來自德國德累斯頓工業大學（Technical University of Dresden）測量與傳感系統技術研究組（MST）的 Jürgen Czarske 教授團隊提出了一種新的解決思路：基于 FPGA 加速的深度學習模式分解引擎。該系統通過專門設計的卷積神經網絡（CNN），在大量合成數據集上進行訓練，使模型能夠僅根據一張強度圖像直接推斷各個空間模式的振幅及相對相位，從而無需傳統的相干探測過程。

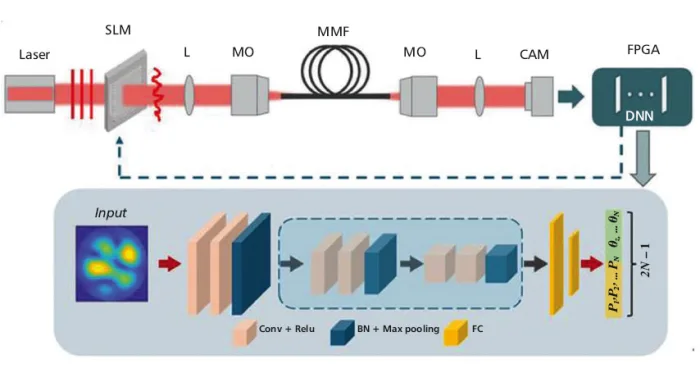

實驗裝置示意圖：空間光調制器（SLM）生成定制的模式疊加光場；多模光纖（MMF）在傳播過程中對光場進行隨機混合；相機用于捕獲從多模光纖輸出端產生的散斑圖樣。這些圖像數據被實時傳輸?shù)桨遢d FPGA，由其運行量化卷積神經網絡（CNN），實現實時模式分解。（圖片來源：Qian Zhang、Yuedi Zhang 等）
為了滿足實時應用需求，研究團隊將神經網絡進行了量化處理（network quantization），并部署到低功耗 FPGA 平臺上。這樣不僅顯著降低了推理延遲，還大幅減少了能耗。實驗結果顯示，該系統能夠在僅 2.4 W 功耗下實現超過 100 幀/秒的實時處理速度，相比之下，基于 GPU 的方案通常需要數十瓦功耗。
為了驗證這一方案，研究人員搭建了一套完整的實驗平臺，其中包括：
空間光調制器（SLM）：生成可控的模式疊加光場
高精度六軸光纖耦合平臺：實現精確耦合
多模光纖（MMF）：用于傳播并產生模式混合
高靈敏度紅外相機：采集多模光纖輸出端的散斑圖樣
相機采集到的散斑圖像被實時傳輸至 FPGA，由其運行量化 CNN 進行實時模式分解。實驗結果表明，該系統能夠穩定地恢復最多六個空間模式的復數光場信息，重建精度超過 97%。這一能力為多種應用場景打開了可能，包括：
閉環自適應光學系統
超高密度空間分復用光通信鏈路
低延遲光纖傳感系統解調
該研究的一個關鍵創新點在于解決相位不確定性問題。傳統基于強度圖像的訓練數據通常會受到全局相位模糊（global phase ambiguity）的影響。研究團隊通過利用高階模式之間的相對相位信息，成功消除了這種歧義，使得網絡輸出具有唯一且物理上可解釋的解，即使整體相位發生漂移也不會影響結果。
由于 FPGA 具備可重構性、體積緊湊以及低功耗特性，該平臺可以直接集成到工業設備或醫療設備中，在空間、功耗和散熱預算嚴格受限的環境下依然能夠穩定運行。
這項技術不僅有望推動高容量光通信系統的發展，同時也將在多個領域產生即時影響，例如：
實時內窺鏡成像
抗振動光纖傳感系統
需要快速且高能效相位恢復的各類光學應用
總體而言，這種 “FPGA + 深度學習”的模式分解架構為多模光纖系統的實時信號恢復提供了一條高效路徑，也為下一代高帶寬通信網絡打開了新的技術空間。
