FPGA仿真環境搭建與使用技巧(I)

做FPGA開發的朋友，想必都踩過仿真環境的坑：要么軟件版本不兼容，要么仿真庫編譯報錯，要么Vivado調用第三方仿真器直接卡死，明明是很基礎的環境搭建，卻能耗掉大半天的開發時間。

今天這篇文章，就給大家把Vivado+ModelSim/QuestaSim仿真環境的全流程講透，從軟件下載、版本選擇，到庫編譯、環境配置，再到 Windows系統卡死的專屬解決方案，一站式解決你的仿真環境搭建難題，新手照著做也能一次成功。

一、前期準備：軟件安裝包下載與版本選擇

工欲善其事，必先利其器。仿真環境搭建的第一步，就是選對軟件版本、拿到靠譜的安裝包，避免后續出現兼容性問題。

1. Vivado 設計套件

Vivado 是 AMD Xilinx FPGA 開發的核心工具，我們先給大家整理了官方渠道和穩定的網盤下載渠道，大家可根據需求選擇對應版本。

官方版本介紹：

https://www.amd.com/en/products/software/adaptive-socs-and-fpgas/vivado/vivado-whats-new.html

官方下載地址：

https://china.xilinx.com/support/download/index.html/content/xilinx/zh/downloadNav/vivado-design-tools.html

安裝步驟參考：官方權威安裝指南《Vivado Design Suite 用戶指南：版本說明、安裝和許可 (UG973)》，跟著官方步驟走，能規避 90% 的安裝報錯。

2. ModelSim/QuestaSim 仿真器

很多新手會分不清ModelSim 各個版本的區別，也搞不懂 QuestaSim 和 ModelSim 的關系，這里先給大家講透，再給下載和選型建議。

首先，QuestaSim是Siemens EDA（原 Mentor Graphics）的企業級高級驗證平臺，屬于ModelSim-SE 的全功能增強版，完全兼容 ModelSim-SE 的所有功能和項目文件，ModelSim 仿真可以無縫遷移到 QuestaSim 中，也是目前行業內主流使用的版本。而 ModelSim 本身分為 SE（標準版）、DE（開發者版）、PE（個人版）三個核心版本，功能差異巨大，核心對比如下：

簡單總結：SE 版本是 ModelSim 原生版本里功能最完善、性能最強的版本，而集成在 Altera、Xilinx、Lattice 等FPGA廠商工具里的，均為OEM版（比如給Xilinx 的 XE 版、給 Altera 的 AE 版）。

OEM 版本雖然自帶對應廠商的庫文件，無需手動編譯，但仿真速度、功能支持都遠不如SE 版本，且不支持checkpoint功能，無法收集覆蓋率等限制。比如 ModelSim XE 就不支持 SystemVerilog，且從 13.1 版本開始就不再更新維護，長期開發優先選擇 ModelSim SE 或 QuestaSim。

注：“yes” 表示該版本支持此功能；“option” 表示該功能為可選組件；“—” 表示該版本不支持此功能。

二、核心配置:Vivado中 ModelSim-SE/QuestaSim 仿真環境搭建

使用 Vivado 開發的工程，會大量調用軟件自帶的 IP 核，如果想要用 ModelSim/QuestaSim 正常仿真，核心就是提前編譯好 Xilinx 的仿真庫，完成軟件之間的配置聯動，下面分4步，給大家講清每一個操作細節。

步驟 1：Vivado 預編譯仿真庫

這是整個配置流程的基礎，只有編譯好對應仿真器的庫文件，后續仿真才能正常識別 Vivado 的 IP 核。

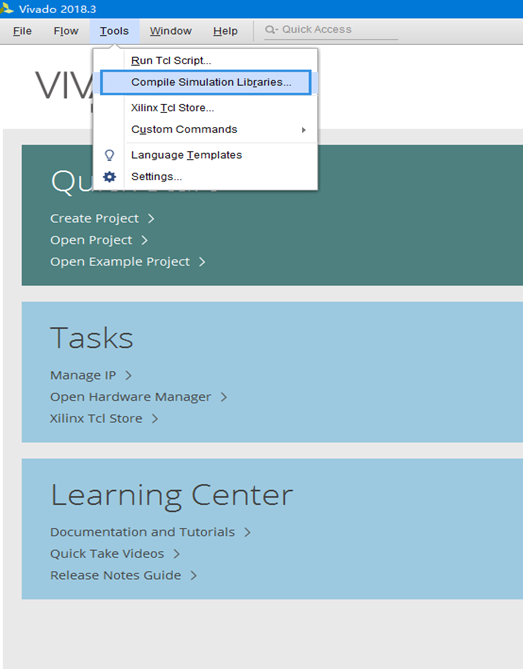

1.雙擊打開Vivado 軟件，無需新建 / 打開工程，直接點擊頂部菜單欄Tools → Compile Simulation Libraries，打開庫編譯配置窗口。

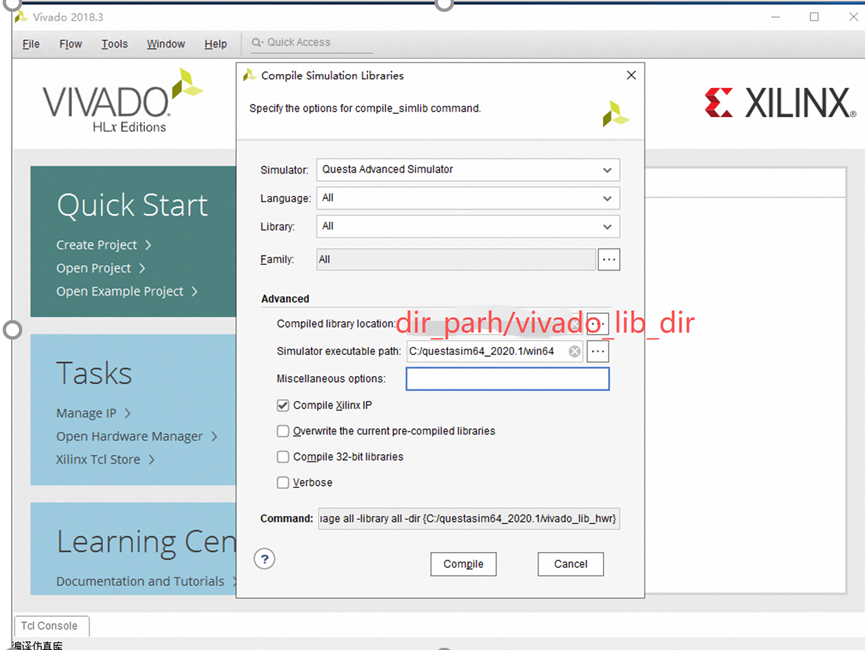

2.在配置窗口中，按以下規則填寫參數，也可以直接使用下方的 Tcl 命令執行：

Simulator：選擇你安裝的仿真器（Questa/ModelSim）

Language：選擇 all，覆蓋Verilog 和 VHDL 雙語言

Library：選擇 all，包含unsim（功能仿真）、simprim（時序仿真）全庫

Family：勾選 all，兼容全系列FPGA 器件

編譯庫存放位置：自定義一個無中文、無空格的路徑，比如dir_path/vivado_lib_dir

Simulator executable path：選擇仿真器安裝路徑下的win64 文件夾，比如C:/questasim64_2020.1/win64

完整 Tcl 命令參考：

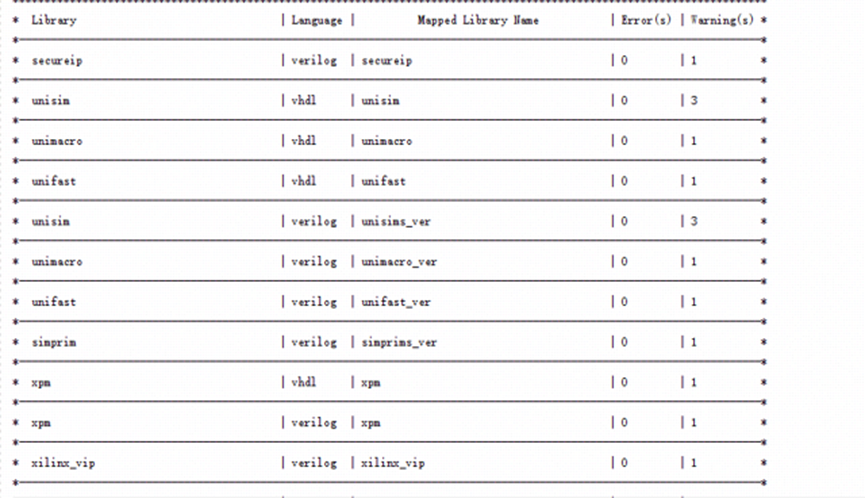

3.配置完成后點擊 Compile，等待編譯完成。最終結果 0個Error即為編譯成功，Warning不影響后續使用，同時可以去自定義的庫路徑下，查看是否生成了對應的庫文件夾，確認編譯生效。

步驟 2：配置 modelsim.ini 文件

modelsim.ini 是仿真器的核心配置文件，作用是定義仿真過程中調用的庫文件路徑，是聯動Vivado 和仿真器的關鍵。

1.打開步驟 1 中編譯好的庫文件夾，找到“dir_path/vivado_lib_dir”/modelsim.ini，用記事本 / 代碼編輯器打開。

2.復制文件中所有庫路徑的映射內容（比如 secureip、unisim、unimacro等全系列庫的路徑配置）。

3.打開QuestaSim/ModelSim 安裝根目錄下的modelsim.ini文件，將復制的內容粘貼進去，保存并退出。核心庫路徑參考格式：

ini

secureip = dir_path /vivado_lib_dir/secureip

unisim = dir_path /vivado_lib_dir/unisim

unimacro = dir_path /vivado_lib_dir/unimacro

unifast = dir_path /vivado_lib_dir/unifast

simprims_ver = dir_path /vivado_lib_dir/simprims_ver

xpm = dir_path /vivado_lib_dir/xpm

xilinx_vip = dir_path /vivado_lib_dir/xilinx_vip

步驟 3：Vivado 中配置仿真器路徑

完成庫文件配置后，需要在Vivado 中指定第三方仿真器的安裝路徑，讓兩個軟件實現聯動。

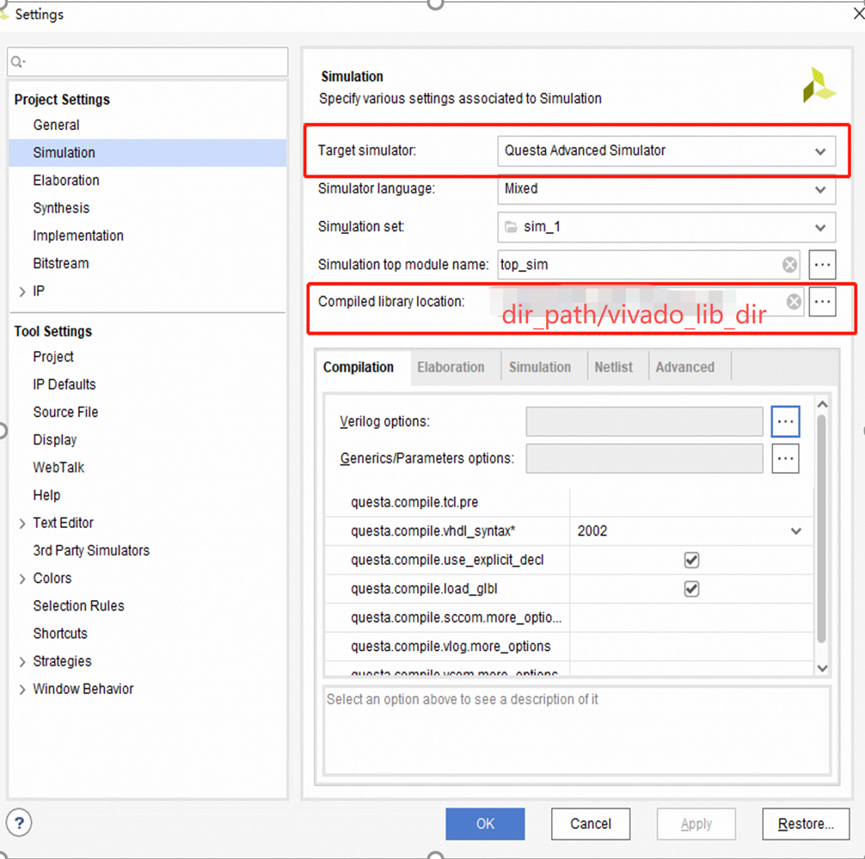

1.打開 Vivado，點擊頂部菜單欄Tools → Settings，打開設置窗口。

2.在左側菜單欄找到 Simulation，切換到第三方仿真器配置界面。

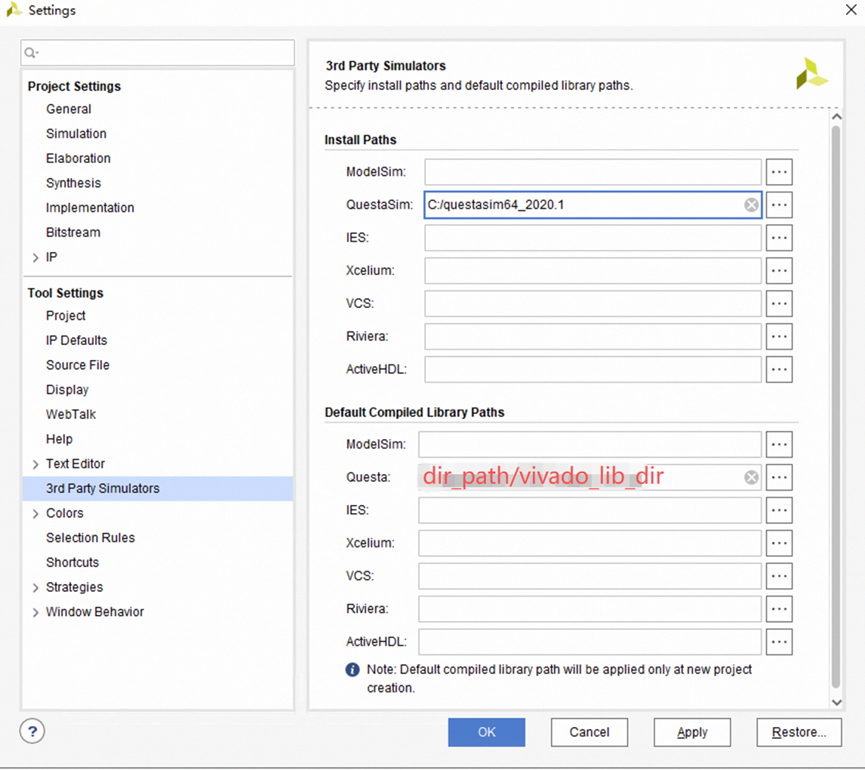

3.在 Install Paths 欄目下，找到對應的 QuestaSim/ModelSim 選項，填寫軟件安裝根路徑，比如C:/questasim64_2020.1。

4.在 Default Compiled Library Paths 欄目下，填寫步驟 1 中預編譯的庫文件夾路徑，比如dir_path /vivado_lib_dir。

5. 點擊 Apply → OK，保存配置并退出。

步驟 4：?jiǎn)?dòng)仿真驗證配置

到這里，基礎配置就全部完成了，我們可以直接在 Vivado 中啟動仿真，驗證配置是否生效。

1.打開你的 FPGA 工程，確保已經編寫好 Testbench 仿真文件，并添加到工程的 Simulation Sources 中。

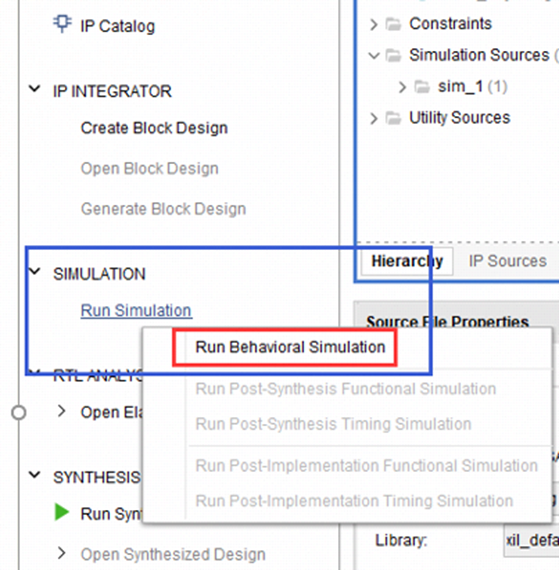

2.點擊左側 Flow Navigator 中的 Run Simulation，根據需求選擇仿真類型：

Run Behavioral Simulation：行為級仿真（最常用）

Run Post-Synthesis Functional Simulation：綜合后功能仿真

Run Post-Implementation Timing Simulation：實現后時序仿真

3.點擊對應選項后，軟件會自動調用 QuestaSim/ModelSim 仿真器，啟動仿真界面，正常加載工程、IP 核和 Testbench，即代表配置全部成功。

三、避坑指南：Windows系統 Vivado 調用仿真器卡死解決方案

很多 Windows 用戶會遇到一個經典問題：Vivado 點擊啟動仿真后，軟件直接卡死，無法彈出仿真器界面，而 Linux 系統卻能正常使用。這里給大家提供一個穩定可用的解決辦法，通過自定義 do 腳本實現仿真啟動。

核心原理：

Vivado 自動生成的仿真腳本，在 Windows 系統下存在調用兼容性問題，我們將自動生成的編譯、 elaboration 腳本合并重構，編寫自定義的 run.do 腳本，直接在仿真器中執行，規避軟件聯動的卡死問題。

具體操作步驟

1.先在 Vivado 中點擊一次 Run Simulation，等待工程生成仿真文件，無需等待軟件響應，直接關閉卡死的Vivado。

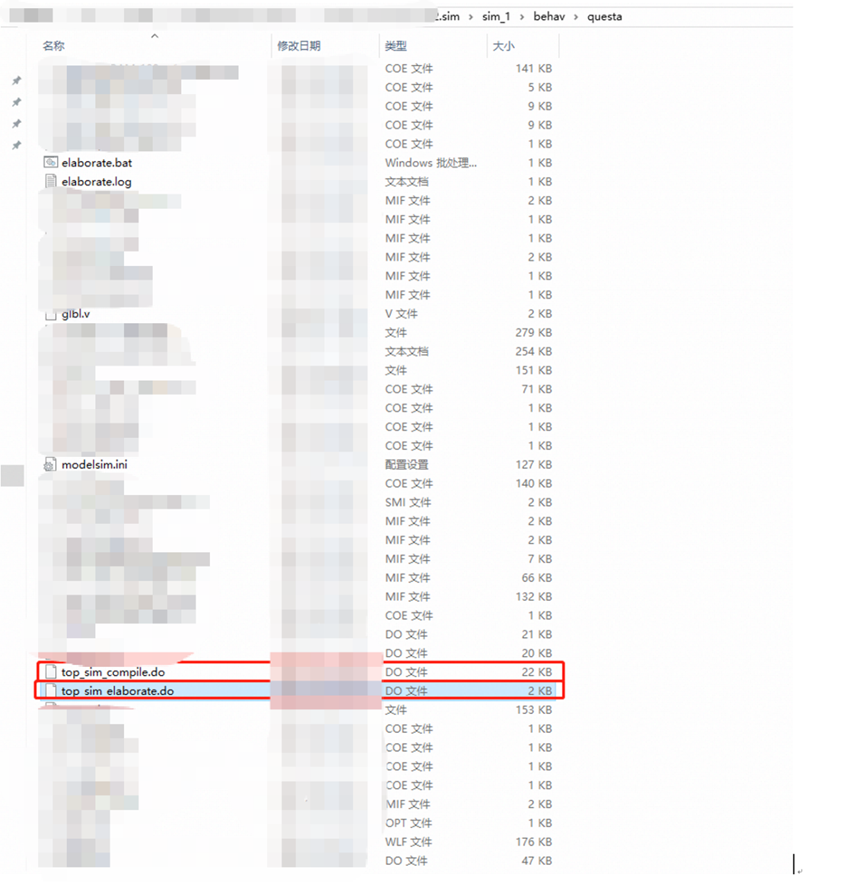

2.打開工程目錄，找到仿真生成的文件夾：工程目錄/工程名.sim/sim_1/behav/questa，在這個文件夾中，能看到 Vivado 自動生成的top_sim_compile.do和top_sim_elaborate.do兩個核心腳本。(工程仿真所需要的coe、mif及glbl.v文件會自動拷貝到當前文件夾)

3.新建一個文本文檔，重命名為run.do，作為我們的自定義仿真腳本，按以下規則編輯內容：

腳本首行添加vlib questasim_lib，創建仿真工作庫；

復制top_sim_compile.do中所有的文件編譯命令（vlog/vcom 相關指令），粘貼到 run.do 中；

復制top_sim_elaborate.do中的核心內容，做兩處關鍵修改：

(1)刪除-o top_sim_opt參數，將開頭的c:\\questasim64_2020.1\\win64\\vopt -64 +acc=npr替換為vsim -voptargs="+acc"，適配 QuestaSim 環境；

（2）刪除腳本末尾的quit -force命令，避免仿真完成后自動關閉仿真器，無法查看波形。

4.保存修改好的run.do文件，將其放在questa文件夾根目錄下。

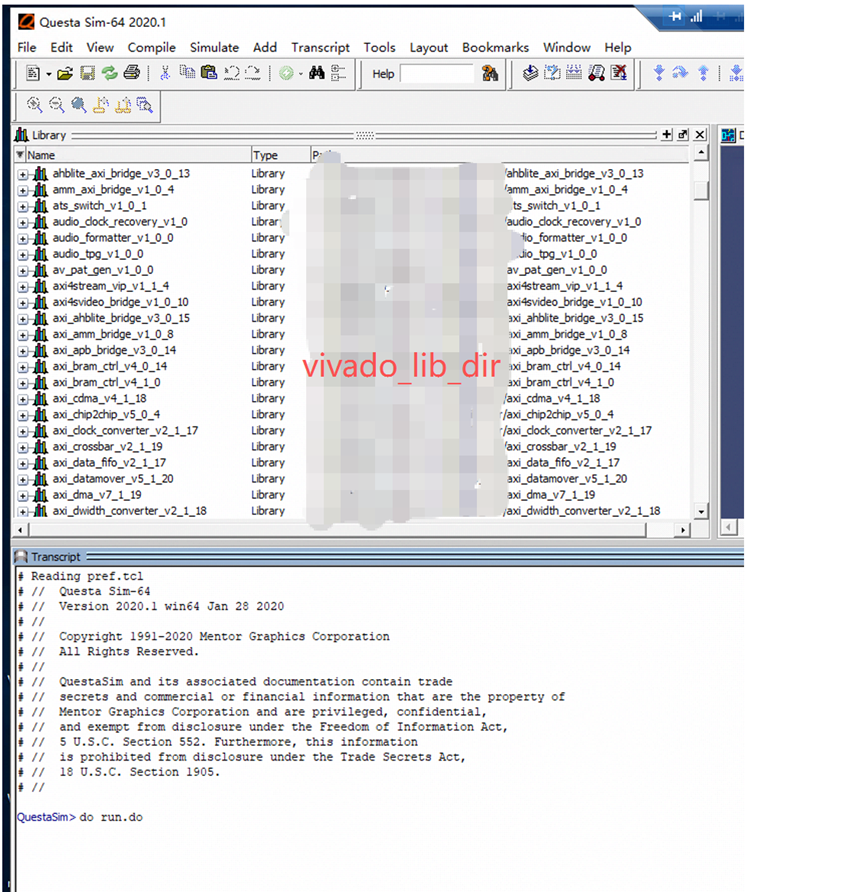

5.雙擊打開QuestaSim/ModelSim 軟件，將路徑切換到questa文件夾，在 Transcript 控制臺輸入tcl命令：do run.do；

6.回車執行后，腳本會自動完成工程編譯、仿真啟動，全程無卡死，后續波形查看、仿真調試操作，和 QuestaSim 原生操作完全一致，后續更新IP增加仿真激勵只需維護run.do腳本，無需再打開vivado即可仿真。

寫在最后：

FPGA 仿真環境的搭建，看似是基礎操作，實則藏著很多版本兼容、路徑配置、系統適配的細節坑點。很多時候開發進度被耽誤，不是因?yàn)榇a寫不出來，而是好用的環境搭不起來。
