從事EMC工作必須認識的五種EMI頻譜

對于剛接觸或者從事EMC行業的FAE或者工程師，經常會疑惑為什么別人看一眼測試數據就知道是什么電路或者什么模塊的問題?

那是因為諸位還不認識這五種EMI頻譜：

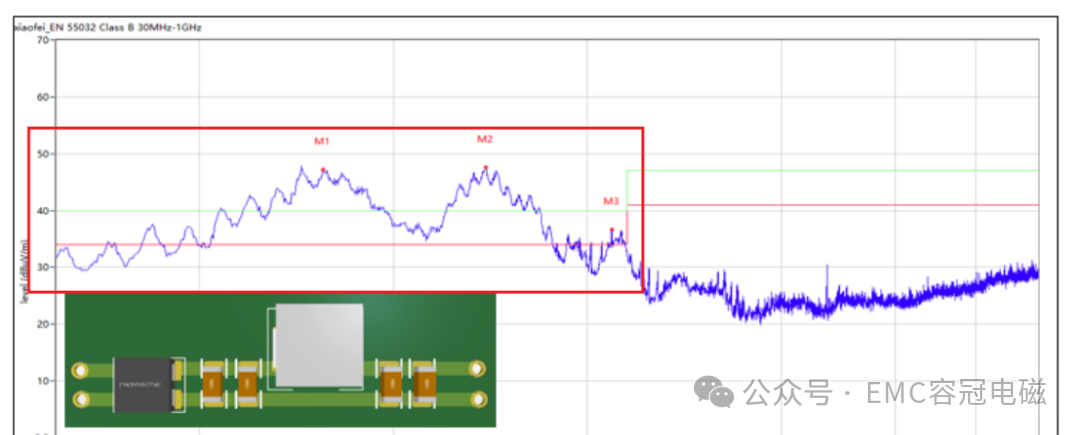

此類頻譜類似“ 全橋整流后的波形”，一般由電源的PCB布局不合理，或者濾波不到位引起，可以加LC濾波和共模濾波器進行優化。

此類頻譜類似“繡花針”，一般由高速信號的CLK時鐘或者芯片的工作頻率引起，可以做RC濾波或者加擴頻芯片進行優化。

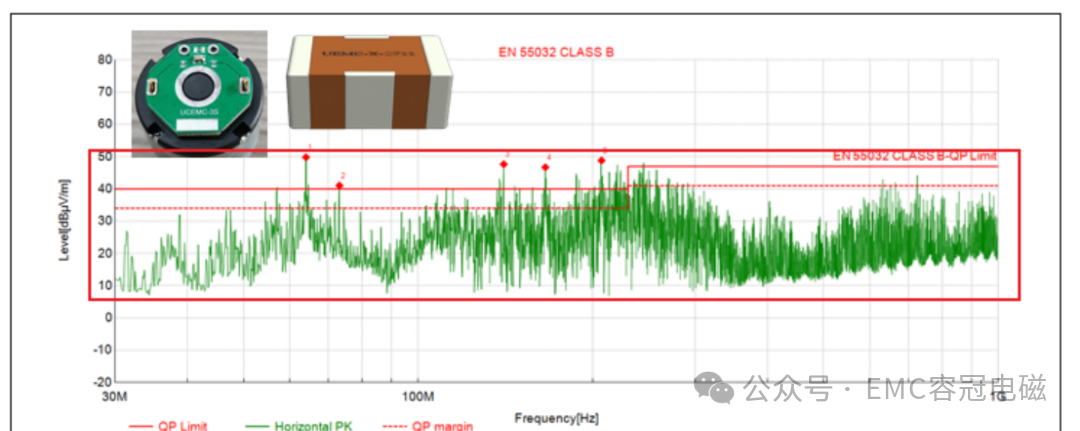

此類頻譜“幅值大，頻帶寬，能量強”，看起來有點像小孩子的亂涂，一般由有刷電機引起，可以加CF電機濾波器進行優化。

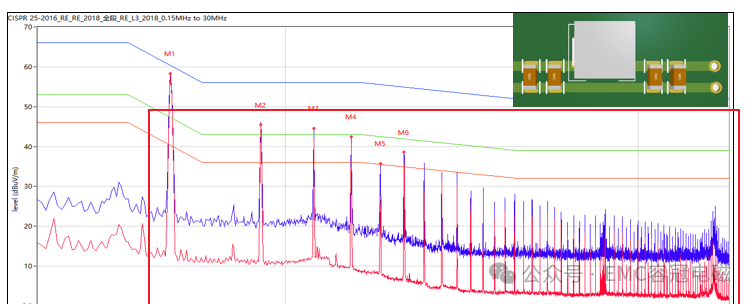

跟CLK時鐘尖峰類似但是，此類頻譜只會出現在低頻（10MHz以下）的范圍內，一般由電源芯片、驅動芯片等等一些控制芯片的PWM引起，可以在對應的回路上加LC與RC或者降頻進行優化。（下圖400KHz開關頻率）

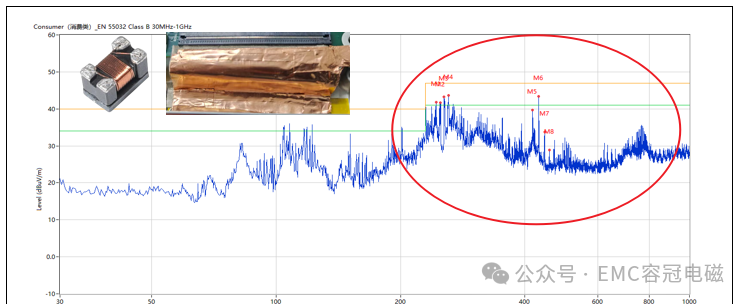

跟電源包絡類似，但是出現的頻率范圍一般在幾百MHz以上的頻段內，也是比較好區分的，可以對信號進行濾波或者屏蔽進行優化。

希望以上五種EMI頻譜，能幫助諸位少俠在EMC這條路上越走越遠！
