推薦一款開源的僅比USB-C接口略大的微型開發板

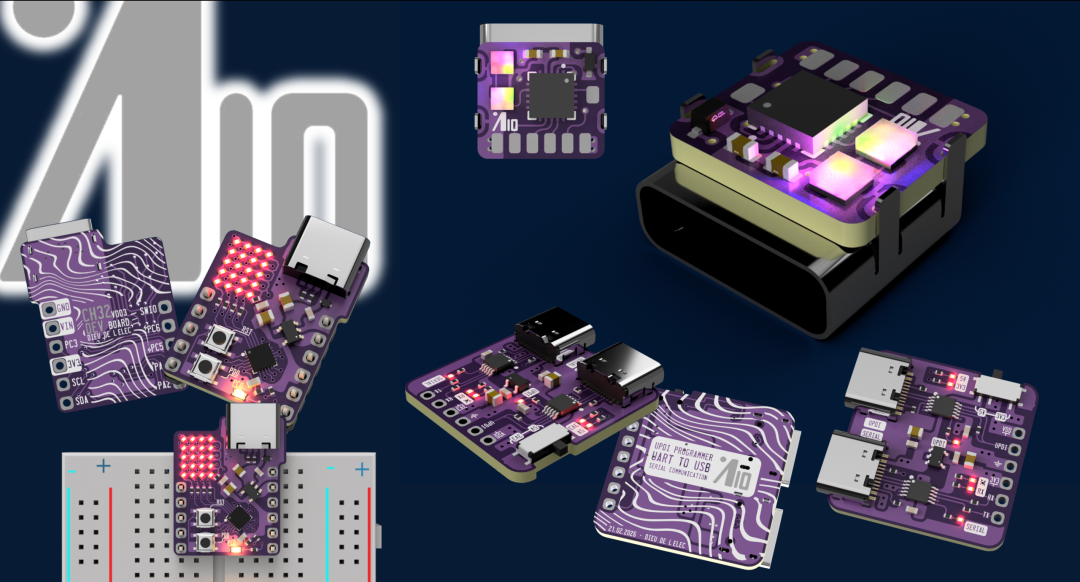

AngstromIO是一款基于 Microchip ATtiny1616 MCU 的極其小巧的開源開發板。

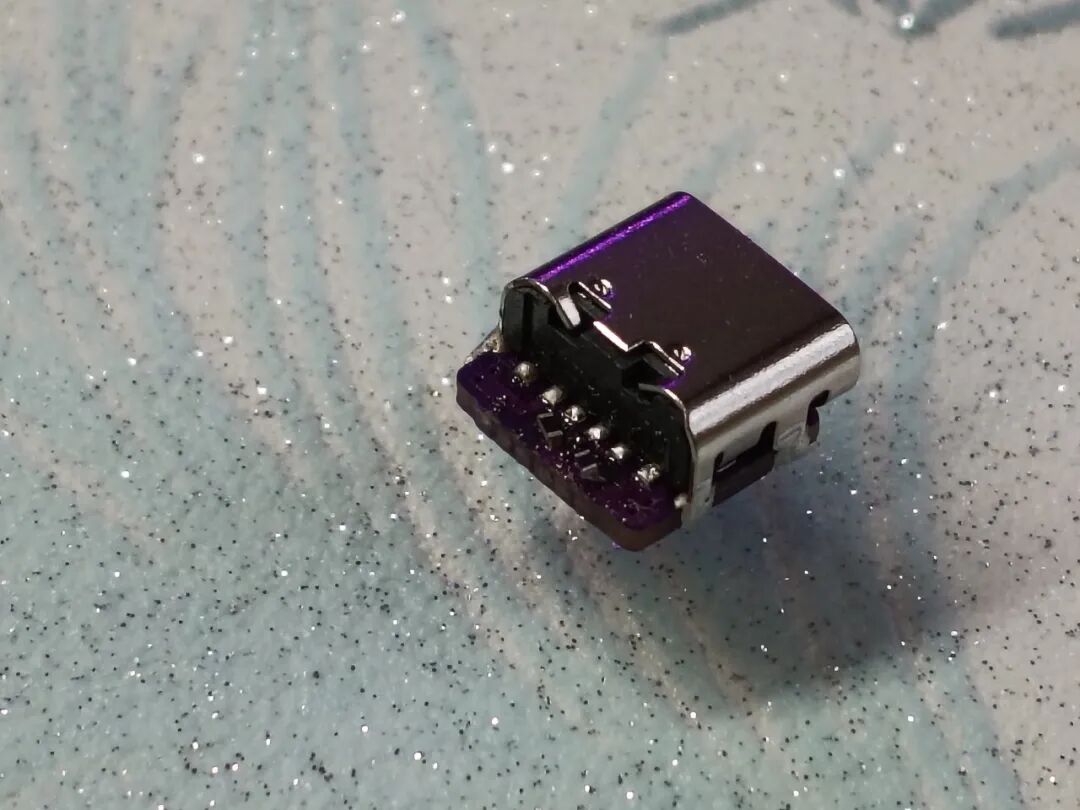

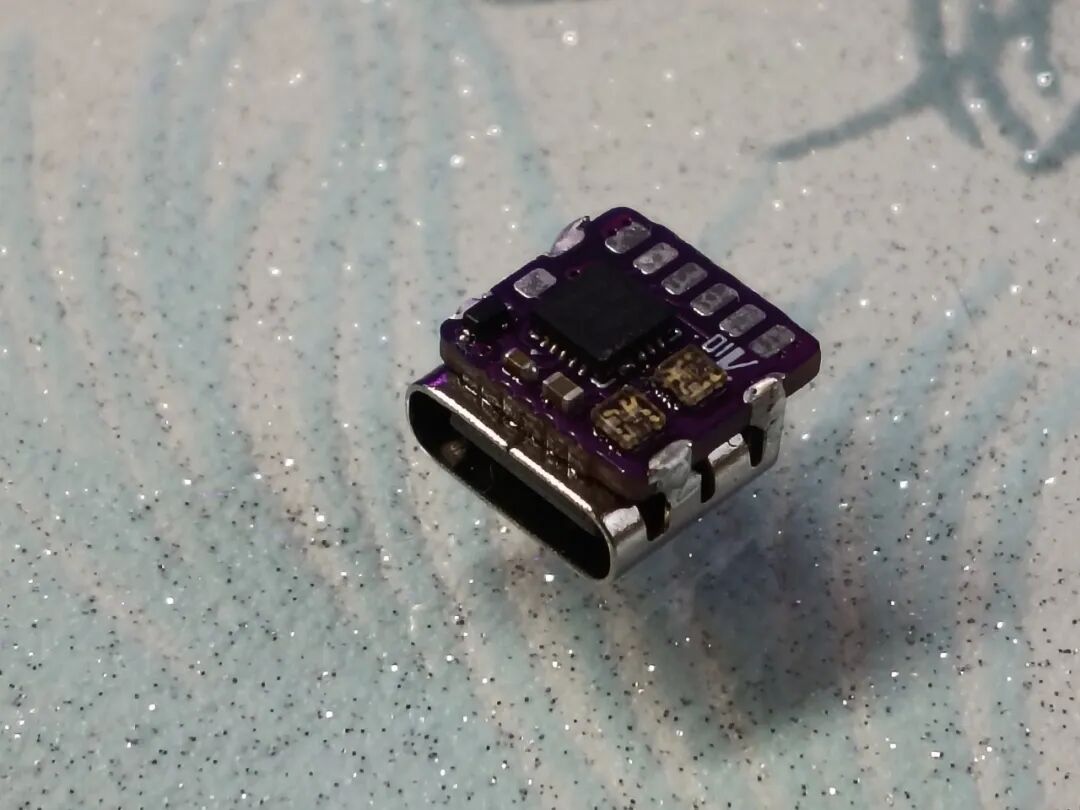

該開發板尺寸僅為 9.0 x 8.9 毫米，長度僅比 USB-C 接口略長，這樣的設計使其成為空間高度受限的嵌入式項目的理想選擇。

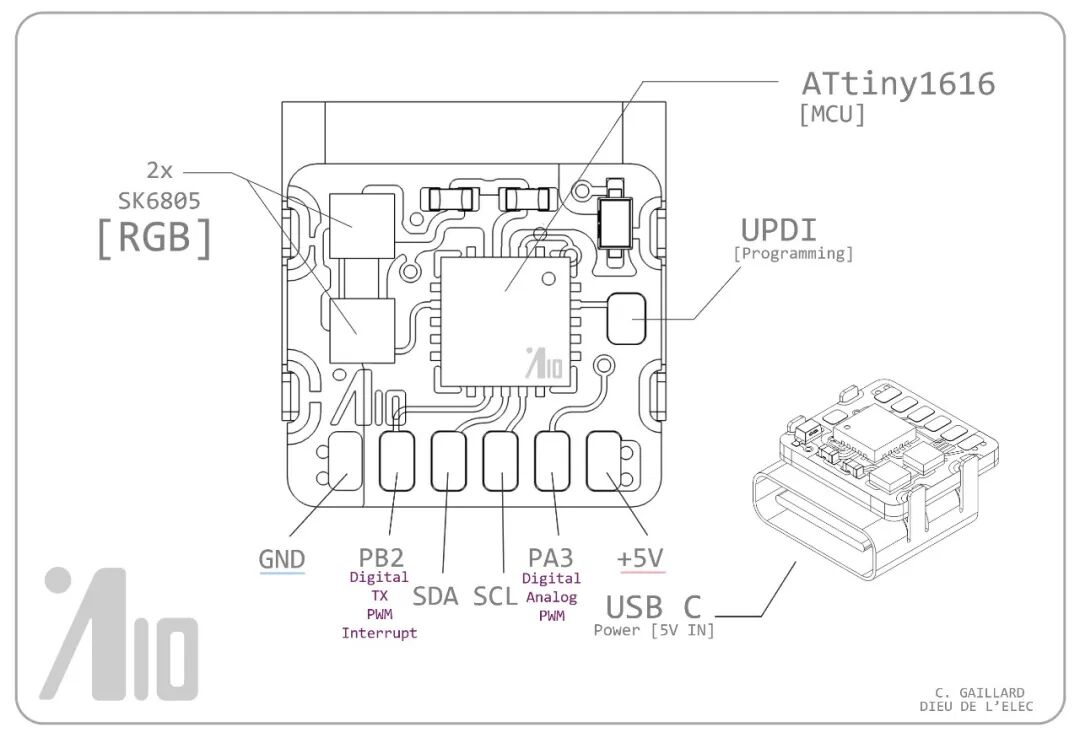

AngstromIO的配置：

• MCU – Microchip ATtiny1616 8 位 AVR 微控制器，最高頻率 20 MHz，帶 16KB 閃存、2KB SRAM 和 256 字節 EEPROM。
• USB – 1 個 USB Type-C 端口（僅供電，不連接 MCU 的數據線）
• 通過焊盤進行擴展
• UPDI引腳用于編程
• I2C（SDA、SCL）
• 2 個 GPIO（PB2/TX、PA3）
• 5V 和 GND
• 其它 – 2 個 SK6805-EC15 可尋址 RGB LED
• 電源
• 通過 USB-C 端口輸出 5V 電壓
• 超低功耗（掉電模式下低至 200nA）
• 尺寸 – 9.0 x 8.9 毫米

該開發板配備了專用的 UPDI（統一編程和調試接口）焊盤，用于固件燒錄。與 Arduino IDE 完全兼容，并支持SpenceKonde 的 megaTinyCore 庫。我們可以輕松使用 Wire 等庫進行 I2C 通信，并使用 tinyNeoPixel 等庫來控制板載可尋址 LED，而無需編寫裸機 AVR 代碼。

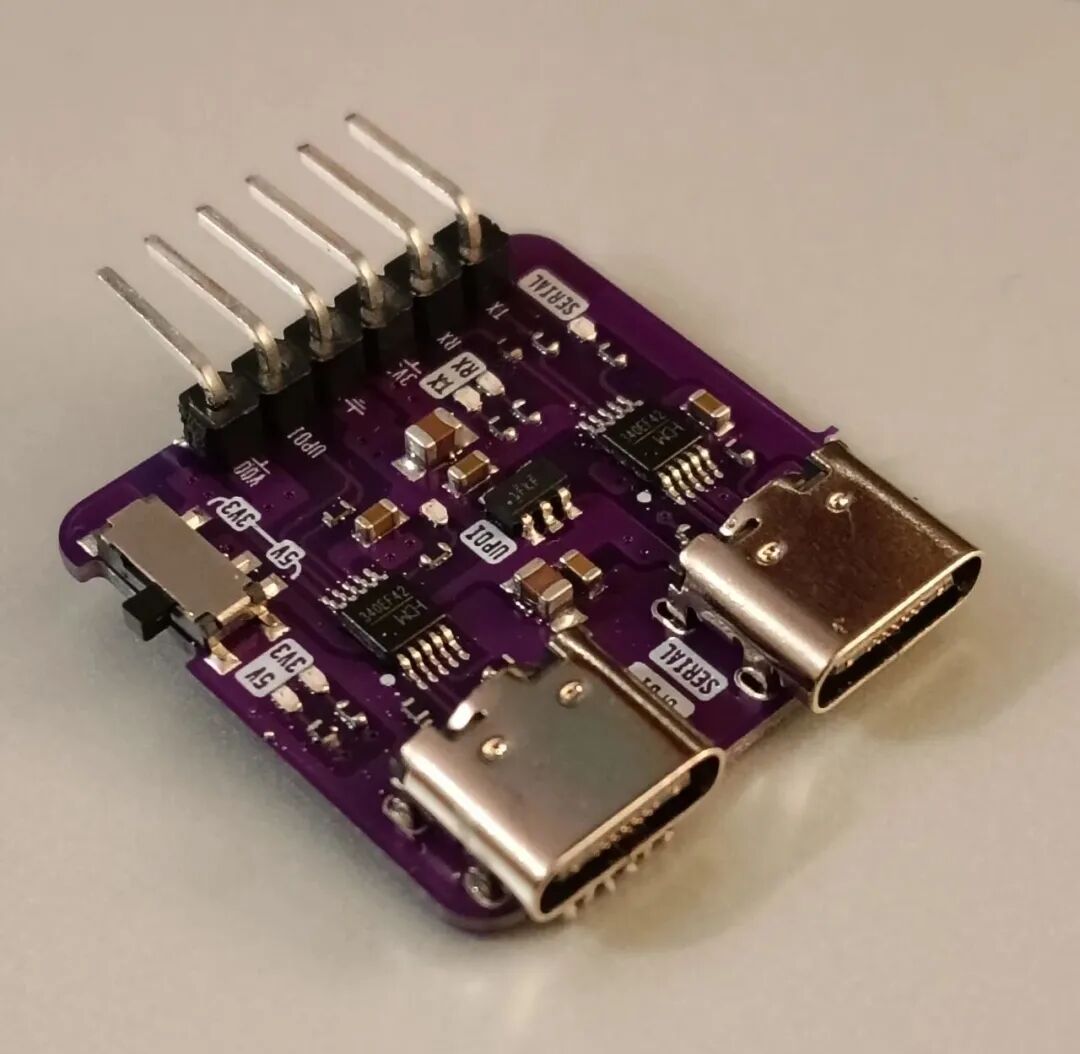

由于MCU采用UPDI接口，因此需要專用編程器來燒錄固件。開發人員提供了基于雙CH340芯片、帶有兩個USB-C端口的編程器的硬件設計文件。這種配置支持同時進行UPDI編程和單向串口調試（僅發送），使我們能夠在燒錄新固件的同時，通過計算機監控串口輸出。

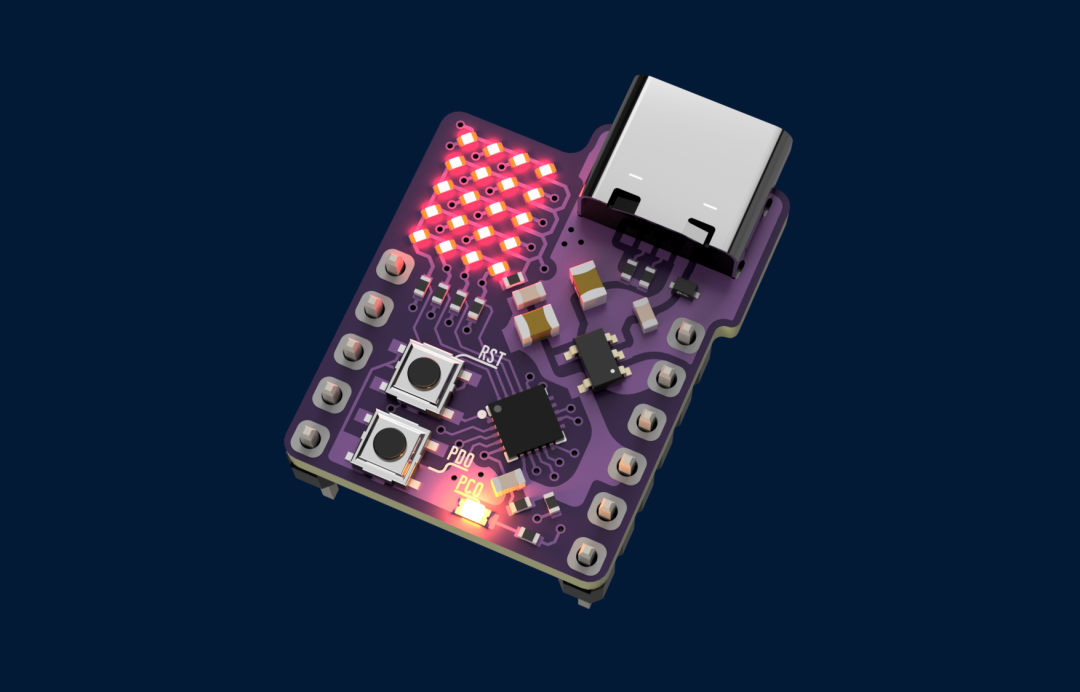

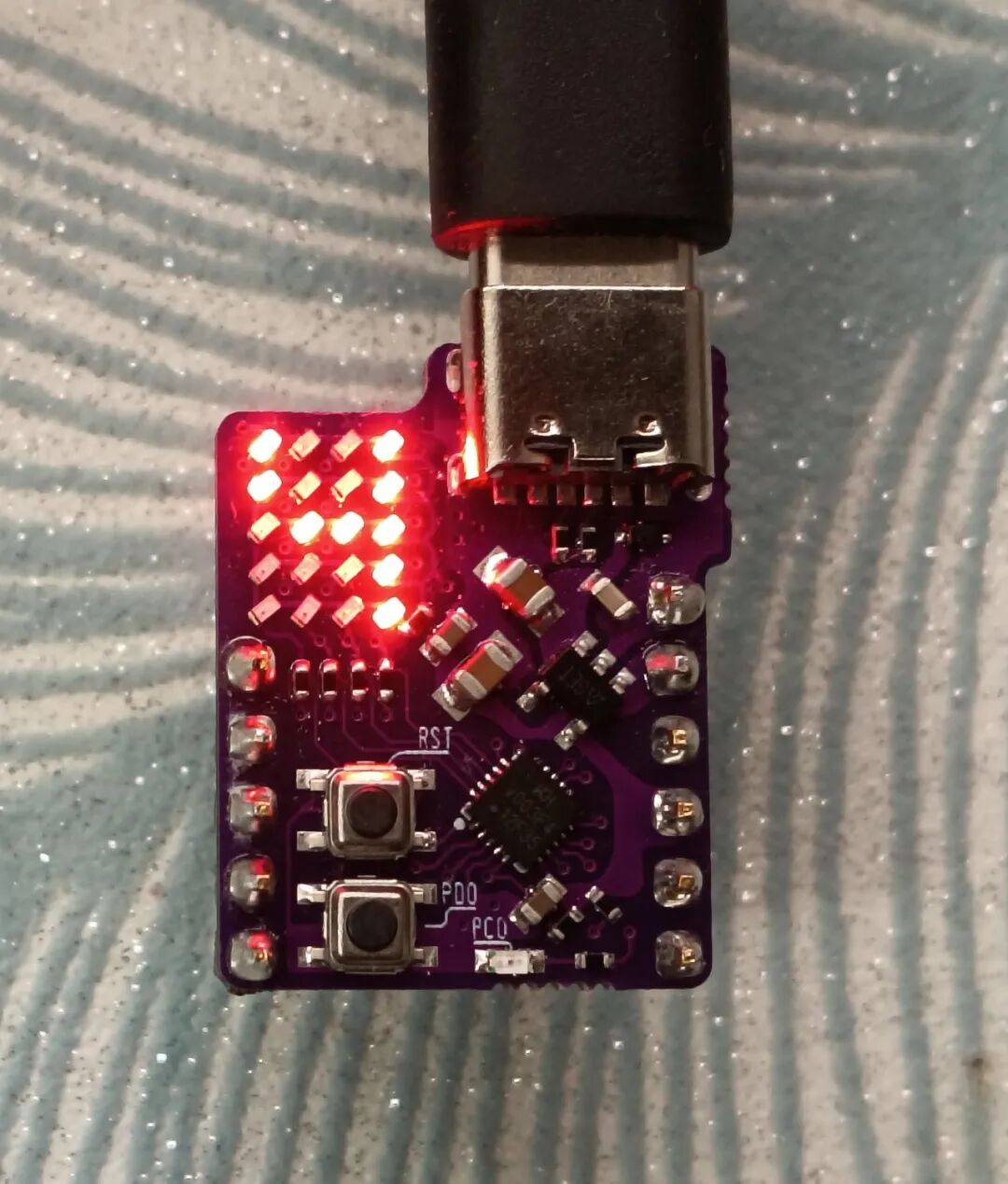

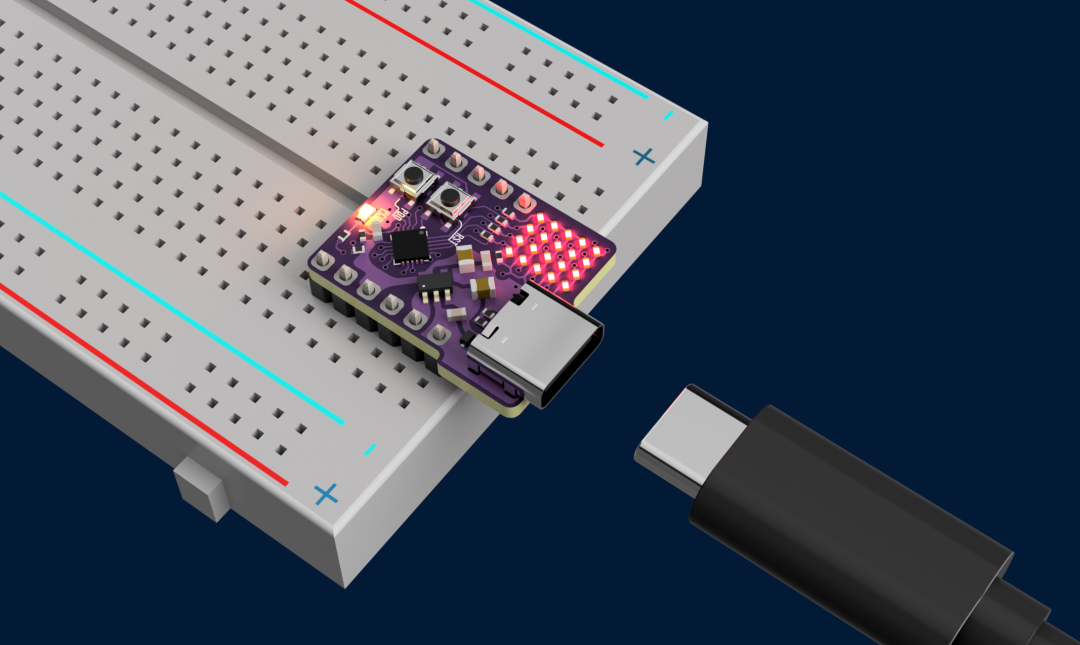

此外，開發者還提到了一款基于 CH32V003 的實驗板，可能是為了更好地利用 PCB 面板而添加的。與小巧的 AngstromIO 板相比，這款實驗板尺寸更大，更適合面包板搭建，并內置了 4×5 的查理復用 LED 矩陣，使其成為一個簡單且低成本的平臺，可用于進行多路復用實驗和學習 CH32V003 工具鏈。

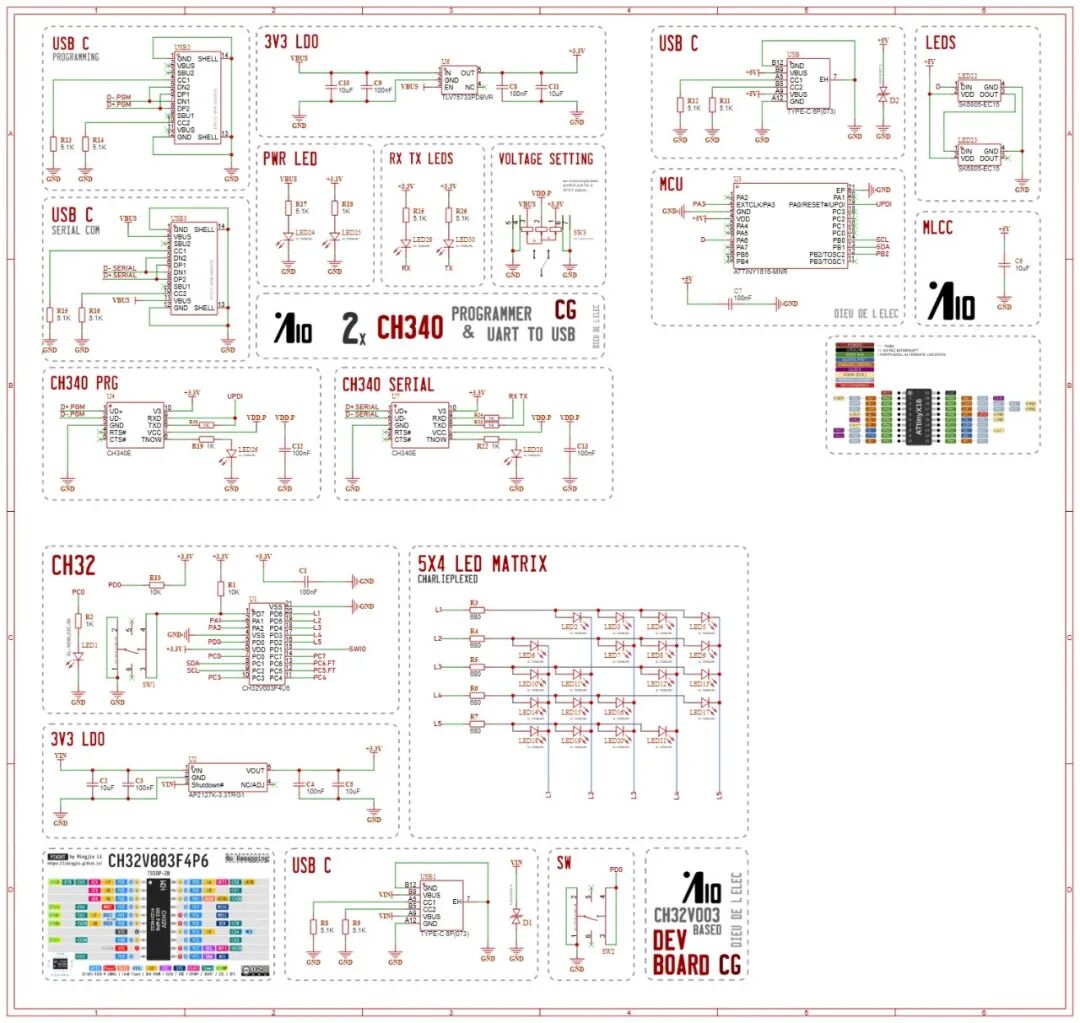

AngstromIO及其配套的編程器和RISC-V實驗板是一個完全開源的硬件項目。所有KiCad原理圖、PCB布局圖、Gerber文件和示例代碼都可以在Dieu-de-l-elec的GitHub倉庫中找到。

倉庫鏈接：https://github.com/Dieu-de-l-elec/AngstromIO-devboard/tree/main
