什么是天線？
天線是無線電波的發射和接收裝置。
天線的作用是什么？
把導線上傳來的電信號轉化為無線電波發射到空間，收集空間內的無線電波并將其轉化為電信號。
將傳輸線中的高頻電磁能轉成為自由空間的電磁波，或反之將自由空間中的電磁波轉化為傳輸線中的高頻電磁能。

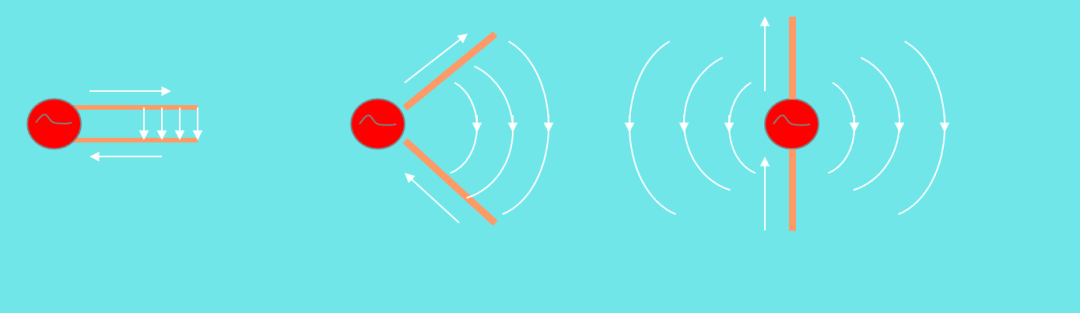

導線載有交變電流時，就可以形成電磁波的輻射，輻射的能力與導線的長短和形狀有關。
當導線的長度增大到可與波長相比擬時，導線上的電流就大大增加，因而就能形成較強的輻射。通常將上述能產生顯著輻射的直導線稱為振子。
電磁波是由同相振蕩且互相垂直的電場與磁場在空間中以波的形式移動，其傳播方向垂直于電場與磁場構成的平面，有效的傳遞能量和動量。
天線工作帶寬
無論是發射天線還是接收天線，它們總是在一定的頻率范圍內工作的，工作在中心頻率時天線所能輸送的功率最大，偏離中心頻率時它所輸送的功率都將減小，據此可定義天線的頻率帶寬。
天線工作帶寬有幾種不同的定義：
一種是指天線增益下降三分貝時的頻帶寬度；
一種是指在規定的駐波比下天線的工作頻帶寬度；
在移動通信系統中是按后一種定義的，具體的說，就是當天線的輸入駐波比≤1.5
天線的方向性

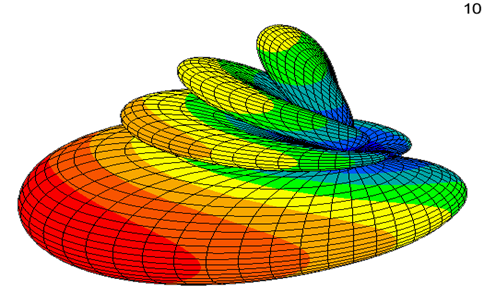

天線的方向性是指天線向一定方向輻射電磁波的能力。對于接收天線而言，方向性表示天線對不同方向傳來的電波所具有的接收能力。天線的方向性的特性曲線通常用方向圖來表示，方向圖可用來說明天線在空間各個方向上所具有的發射或接收電磁波的能力。
