AI需求的快速增長，正全面擠占整個PCB行業的材料與產能資源。
今天我們不止聊供應鏈，更聊一聊這次供應鏈波動背后的技術傳導鏈 - 這也是你在做硬件選型設計時，需要建立的宏觀視野。
技術傳導第一環：AI芯片“喂飽”了什么？

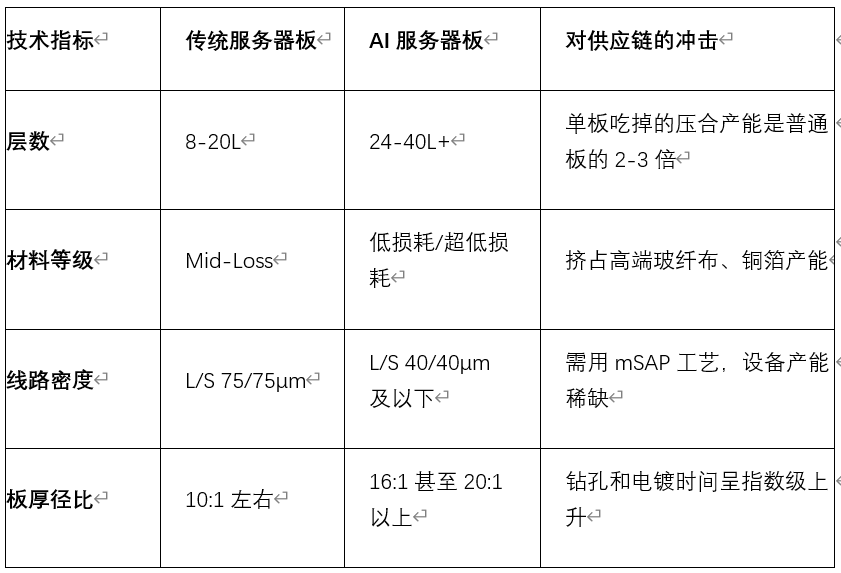

AI訓練和推理對PCB的需求，和傳統工業電子完全不在一個量級：
一塊AI服務器板消耗的產能，可能相當于3-5塊普通服務器板。當這樣的板子以百萬片的量級投料時，對上游材料、設備、人力的擠占是碾壓式的。
技術傳導第二環：“溢出效應”如何影響你的產品
即使你的產品跟AI毫不相干，其供應鏈也會被波及。
（1）材料維度的擠占
低Dk/Df的高速材料（如松下M6/M7、臺耀TU系列、Isola TerraGreen）產能是有限。做AI產品的工廠優先鎖定了大量份額，導致做基站、汽車雷達、工控電子的廠商，拿著錢也等不到材料。
（2）工藝產能的擠占
復雜的高層板需要更長的層壓周期、更精密的鉆孔管控。一臺先進的機械鉆機或激光鉆孔設備，在加工24層板時的產出效率，遠低于加工8層板。AI訂單排滿，意味著低層數、中等難度的板子被“擠出”了生產線。
（3）配套硬件的連鎖反應
需求激增的不只是AI核心PCB，還有電源模塊基板、熱管理模塊（如埋銅塊、金屬基板）。做電源設計的硬件工程師可能已經發現，高散熱PCB的交期非常不理想——因為熱管理工藝（如埋銅、厚銅）和AI板在同一個產能池里競爭。
技術人該如何“自救”？
結合NCAB近期發布的《PCB供應鏈概況報告》中給出的策略框架，我們針對硬件設計端，給出了幾個可落地的思路：
思路一：Design for Supply Chain（為供應鏈而設計）
·在立項階段就評估關鍵材料（如特定等級的高Tg、低Dk/Df材料）的可獲得性，建立“替代材料方案”。
·評估結構優化的可能性，比如將3階或Anylayer設計優化為2階HDI方案來降低對稀缺工藝的依賴，同時提高良率。
思路二：重新定義“可制造性”（DFM）
·以前DFM主要考慮良率，現在要把交期彈性納入設計評審。例如，避開當前交期最長的特定銅厚/線寬組合。
·和PCB供應商做技術聯合評審，讓PCB供應商基于目前材料和產能的可用性，幫助你做出最合適的設計決策。
思路三：看懂“能源-材料-工藝”的連接
報告特別提到歐洲潛在的航空燃油短缺對物流的影響。但對硬件工程師來說，更需關注的是：能源價格波動會直接沖擊銅箔、玻纖布、樹脂這三類基礎材料的生產成本，進而影響覆銅板（CCL）的供應和報價。
----------------------------------------------
