很多剛做現場接線的小伙伴都會遇到：IO莫名其妙誤動作、通信丟包、模塊燒壞、甚至耦合器直接重啟……其中90%的原因，都是系統電源和現場IO電源沒分開，因此系統電源與現場IO需要分開供電。
先搞懂：為什么需要分“兩路供電”？分開供電的核心原因如下：
1. 抗干擾
現場電磁閥、繼電器、電機等感性負載干擾性強，不分開供電會導致系統死機、設備誤動作、通信丟包等問題。
2. 防燒模塊
現場線路短路、反接、電壓浪涌，僅損壞現場回路，不會波及CPU、通信模塊、主控核心部件。
3. 故障隔離
單路故障不會擴散蔓延，便于快速定位、排查設備問題。
4. 貼合工業規范
強電、弱電分離布線供電，是PLC、遠程IO設備標準設計與施工規范。
工業規范里一句話：系統電歸系統，現場電歸現場，絕不混用。
集中式IO正確供電結構獨立系統電源（SYS PWR）：專屬供給網口、CPU、通信模塊、背板總線；
獨立現場IO電源（FIELD PWR）：專屬供給DI/DO模塊、AI/AO模塊、傳感器、執行器等
系列耦合器

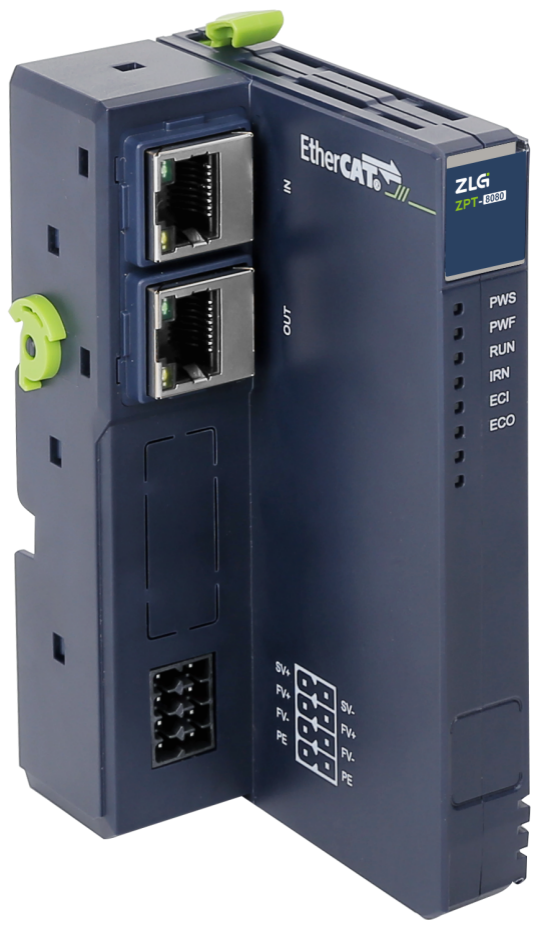

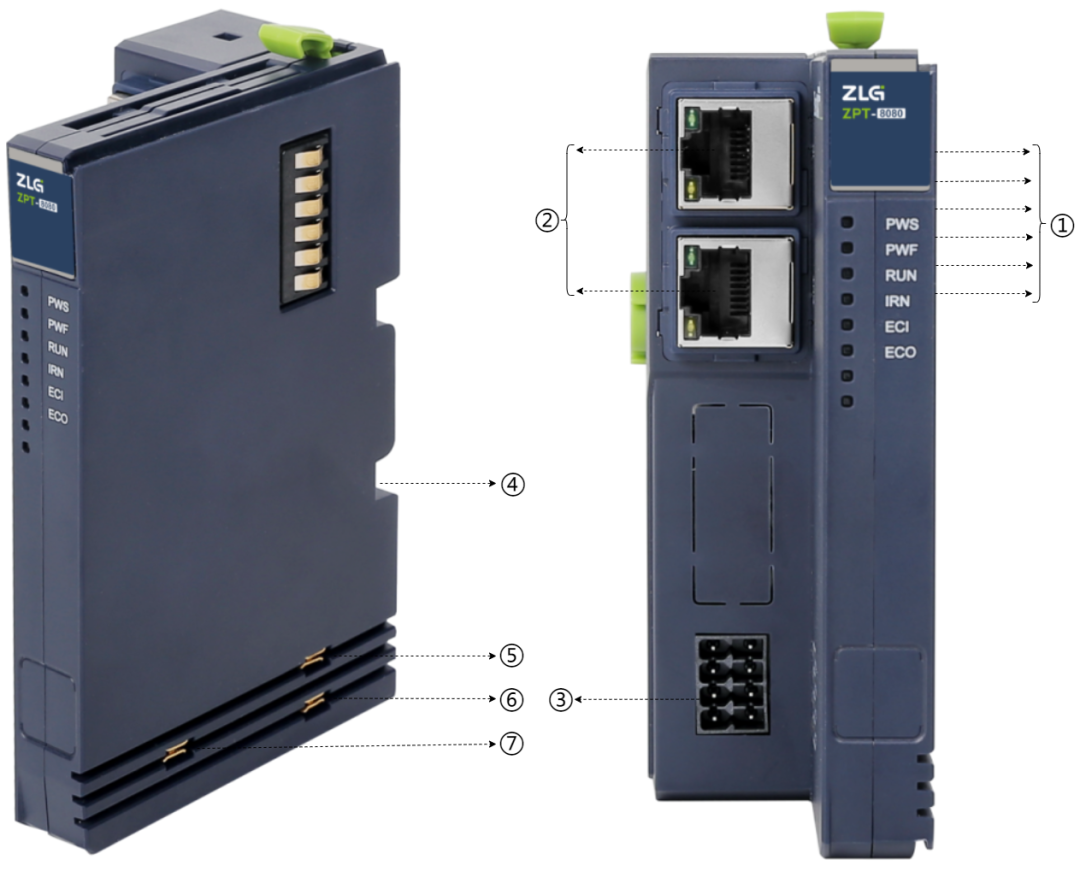

如圖1所示，ZPT-8080是ZLG致遠電子推出的一款高實時性E系列EtherCAT通信接口耦合器從站模塊，電源從該模塊輸入，分別給后續擴展接入的E系列的數字量、模擬量和溫度檢測等IO模塊提供正常供電。
① 內部系統背板總線；
② EtherCAT協議以太網接口；
③ 系統電源與現場電源24V輸入接口；
④ 接地彈片；
⑤ 現場電源負極0V；
⑥ 大地PE；
⑦ 現場電源正極24V。
電源接線示意圖與絲印圖

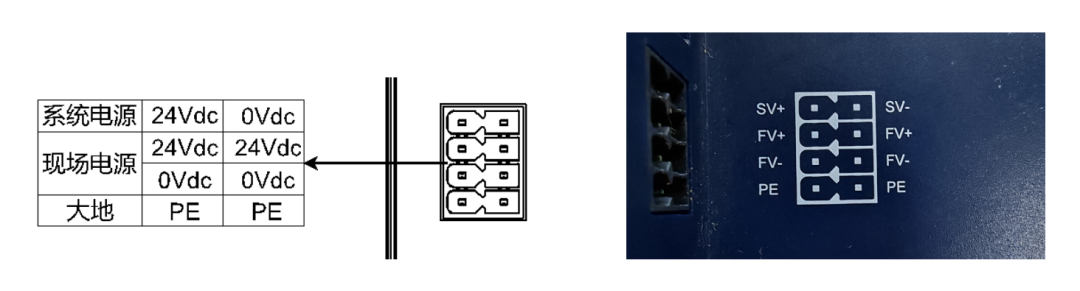

如圖3所示，系統電源輸入符號為SV+（系統24Vdc）與SV-（系統0Vdc），現場電源輸入符號為FV+（現場24Vdc）與FV-（現場電源0Vdc）。

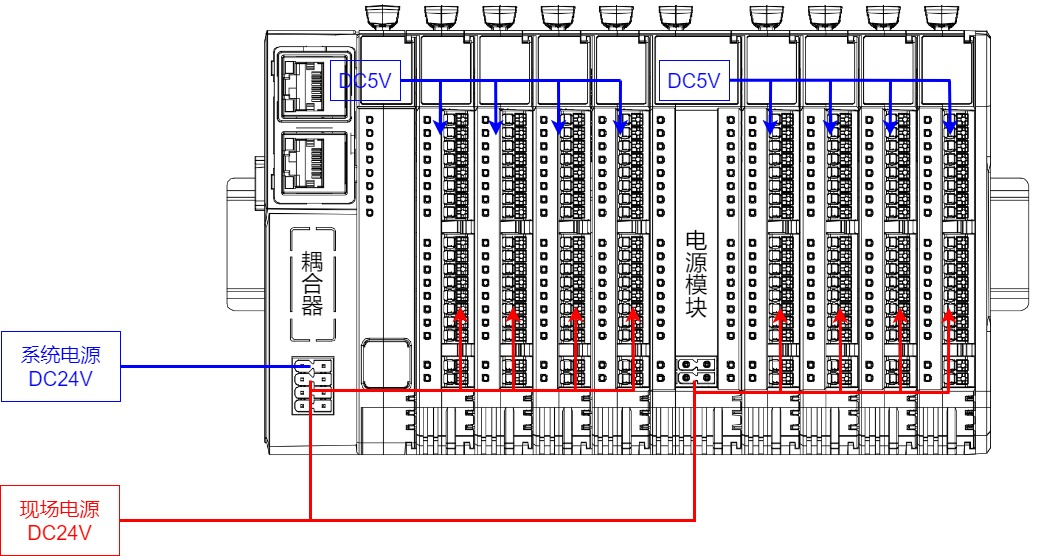

正確接線電源供電框圖擁有干凈的系統電源應按下圖的供電方式進行部署設備，超過耦合器模塊背板總線供電電流時由電源模塊為后續IO模塊供電。其中系統電源（藍色指示部分）為控制系統內部電路供電，現場電源（紅色指示部分）為IO模塊、現場傳感器和執行器等設備供電。
小結不管是怎樣的IO模塊，只要記住一句話：系統電源管大腦，現場電源管手腳，各走各的，互不干擾。接線按示意圖來，不僅通訊更穩，還能大幅降低燒模塊、死機、誤觸發的概率，現場調試一次過。
