電子設計自動化（EDA）是一套軟件基礎工具鏈，能夠將硬件設計規范轉化為可投產制造的集成電路。進入先進制程節點后，芯片設計已經不僅僅是繪制晶體管或連接邏輯門電路。一款現代片上系統（SoC）芯片集成了數十億標準單元、上百個時鐘域與電源域、高密度SRAM宏單元、高速接口、嵌入式模擬模塊，還常常涉及芯粒（Chiplet）與先進封裝集成工作。
EDA工具管理著海量設計復雜度，把寄存器傳輸級（RTL）設計描述轉化為經過優化的物理版圖，同時完成驗證，確保最終設計符合功能、電氣特性、時序要求與晶圓制造各項規范。

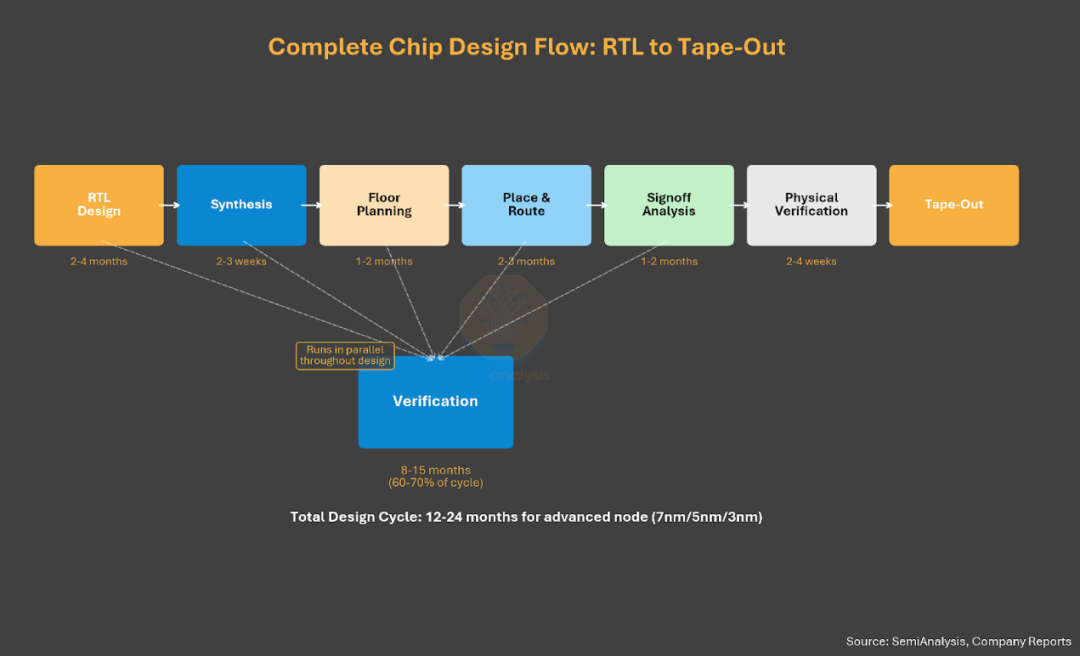

整套設計流程以Verilog、SystemVerilog或VHDL語言編寫的RTL代碼作為起點。邏輯綜合環節依托對應工藝節點的標準單元庫，將RTL代碼映射生成門級網表。綜合引擎需要在時序、面積、功耗、可測試性多重約束下優化布爾邏輯運算，同時適配不同工藝、電壓、溫度工況下的單元庫參數。
針對高性能芯片設計，綜合環節無法一次完成。工程師需要反復迭代調整約束條件、時鐘定義、層級劃分、時序重定時方案與物理感知參數，在進入物理布局布線前縮短關鍵路徑延遲。
后續物理設計環節會將門級網表轉換為芯片版圖。布局規劃確定宏模塊擺放位置、電源網格、時鐘架構、電壓分區以及布線資源規劃；布局算法完成上億甚至數十億單元實例的排布，盡可能縮短布線總長、緩解線路擁塞、規避時序違例并控制功耗密度；時鐘樹綜合插入緩沖器，平衡各個時鐘域之間的時鐘偏移；布線工具在多層金屬層間完成線路互聯，嚴格遵循線寬、線間距、通孔、電遷移、多重光刻、版圖密度等工藝規則。在最前沿制程節點，布線需要遵循數千項設計規則，局部版圖改動會同時影響芯片良率、時序表現、電壓壓降與信號完整性。
簽核分析用于驗證物理版圖具備可靠電氣性能。靜態時序分析在多組工藝-電壓-溫度（PVT）工況下校驗建立時間與保持時間是否達標，結合提取寄生參數、時鐘抖動偏差與片上工藝偏差模型完成時序閉環；寄生參數提取從最終布線版圖中計算出電阻、電容與線路耦合效應；電源完整性工具分析動態與靜態電壓壓降、電遷移風險以及局部電流密度；信號完整性分析排查串擾引發的時序偏移與噪聲干擾。各類分析環節相互牽制：修復時序問題可能加劇布線擁塞，壓降優化往往會增加芯片面積，布線改動帶來的寄生參數變化還會再次引發時序違規。

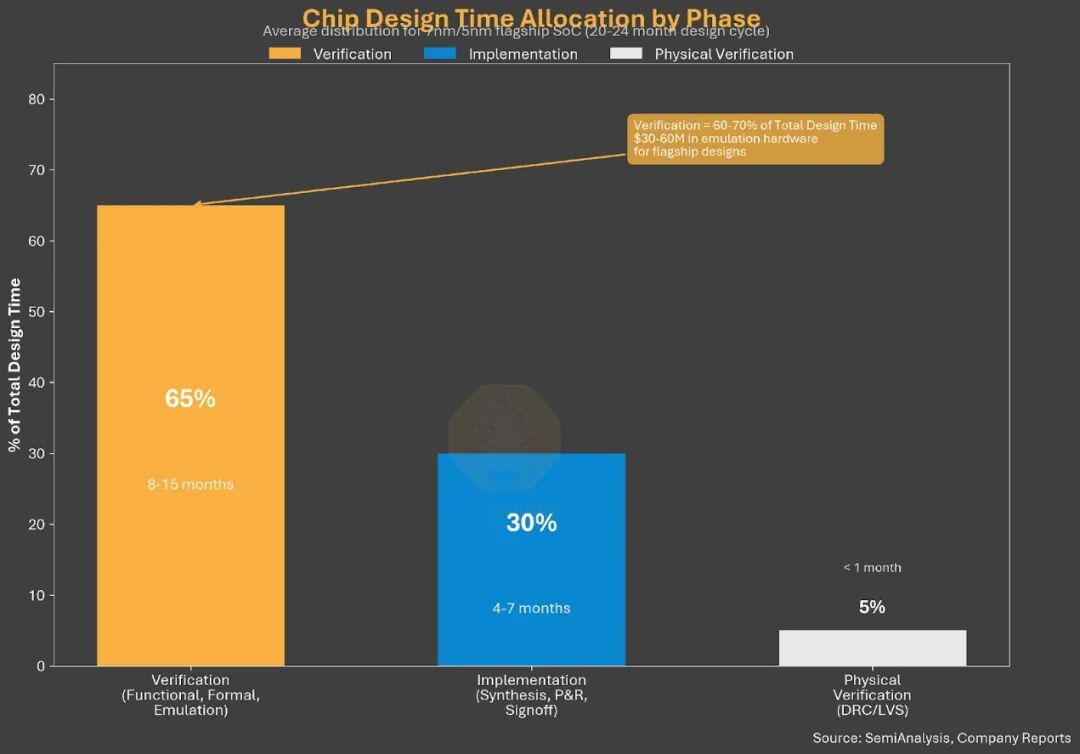

功能驗證通常占據芯片研發最大人力投入。仿真工具針對RTL與門級模型開展定向測試與約束隨機測試；形式化驗證比對RTL代碼與綜合后網表的邏輯等價性，校驗通信協議合規性，確認不存在無法觸發的異常電路狀態；覆蓋率工具統計設計中被激活的電路狀態、信號跳轉、斷言條件與各類功能場景。
面對大型SoC，硬件仿真器會將整體設計加載至專用硬件設備，可在流片前調試固件、驅動程序、操作系統與整機業務負載。這對于AI加速器與數據中心處理器尤為關鍵，這類芯片需要完成全棧驗證，打通計算陣列、內存控制器、互聯架構、PCIe、CXL、高帶寬內存HBM、安全處理單元與軟件運行層之間的協同工作。
物理設計檢查是流片前最后一道制造準入關卡。設計規則檢查（DRC）確保版圖符合晶圓廠幾何尺寸約束；版圖與原理圖對比核驗光刻版圖完全匹配預設電路邏輯；天線效應檢測、版圖密度校驗、光刻適配檢查及可靠性測試，能夠降低芯片生產缺陷與長期使用失效概率。最終輸出GDSII或OASIS版圖文件，交由晶圓廠制作光刻掩模版并投入晶圓代工生產。
EDA行業極強的用戶鎖定效應來源于設計流程的強依賴性。各工具環節產出并非獨立文件，上一步生成的約束條件、仿真模型、分析報告與數據庫會直接輸入下一流程。綜合環節改動會影響布局結果，布局調整會干擾布線效果，布線變更會修改寄生參數，寄生參數波動則會直接造成時序、電源或信號完整性失效?；谶@種環環相扣的流程關系，設計團隊會圍繞固定EDA工具鏈搭建自研腳本、自動化回歸測試體系、簽核檢查清單與問題調試流程，難以輕易切換軟件生態。
EDA工具市場仍由三巨頭把持

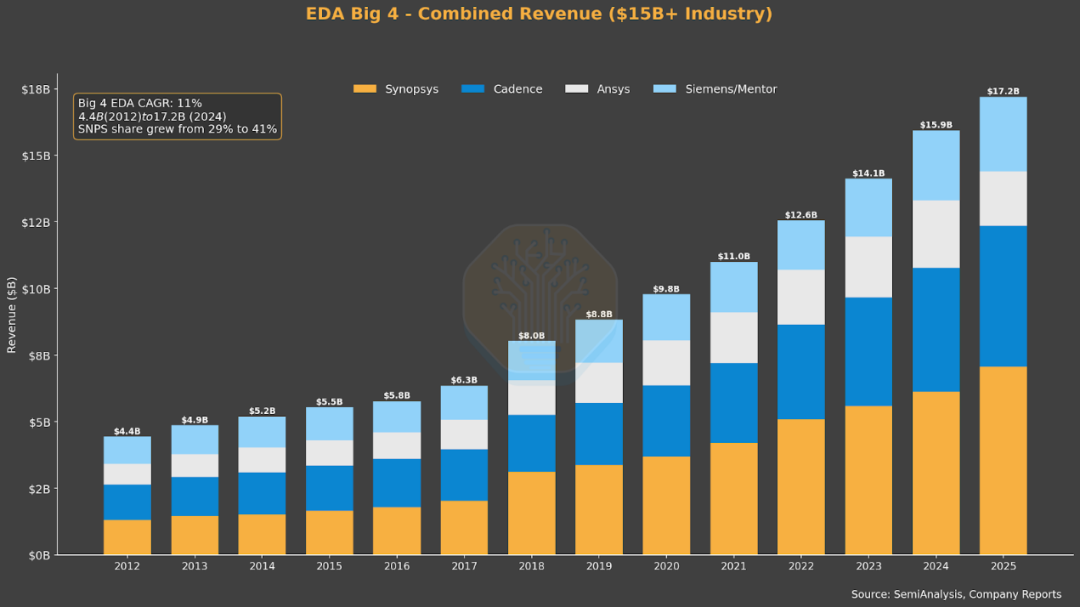

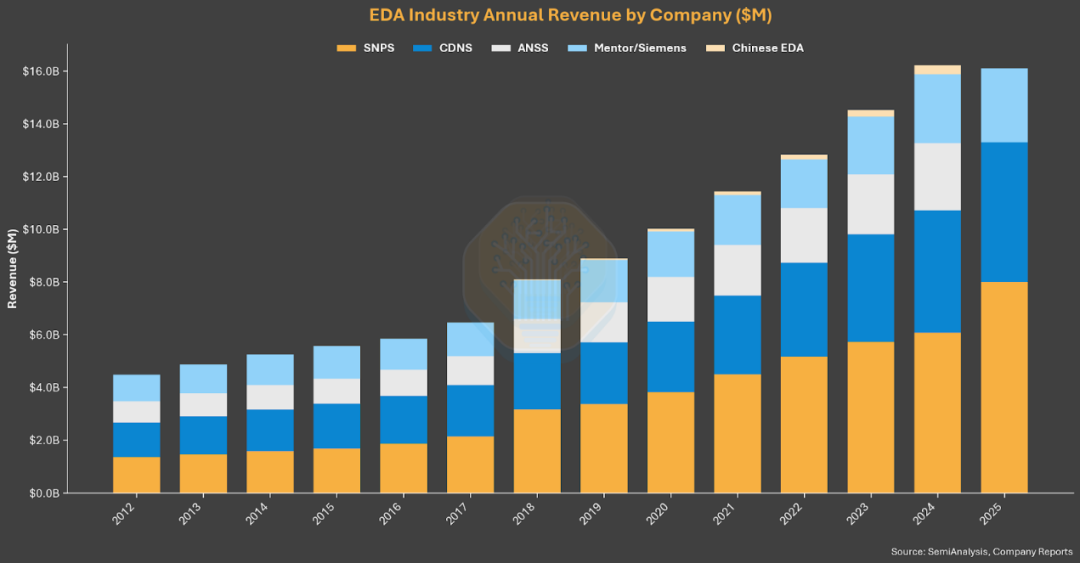

目前的EDA工具市場仍由新思科技（Synopsys）、楷登電子（Cadence）和西門子EDA把持。三大巨頭合計占據超85%的市場份額。過去十余年間，EDA行業的營收每年均保持正向增長。在2025自然年，新思科技（含Ansys業務）營收達80億美元，楷登電子營收53億美元，西門子EDA營收預估在22億至25億美元區間。三家巨頭在EDA工具、半導體IP核、硬件仿真設備與仿真軟件板塊的總營收約160億美元。若納入中小型廠商與中國本土EDA企業，整個EDA加IP大行業市場規模合計為180億美元。
EDA行業的復合年均增長率達13%，而半導體整體研發投入增速僅為7%。2018年之后，二者6個百分點的增速差距進一步拉大。云廠商自研AI芯片項目落地、硬件仿真設備商業化模式成熟、先進制程節點驗證成本攀升，共同催生了旺盛的EDA采購需求，使其增長速度超越傳統半導體研發開支大盤。
根據統計口徑不同，EDA軟件工具費用約占半導體整體研發總支出的9%至12%。若再計入EDA廠商旗下IP授權業務收入（新思科技IP業務營收17億美元，楷登電子IP業務營收超7億美元），EDA廠商整體營收在半導體研發總投入中的占比將提升至12%至15%。

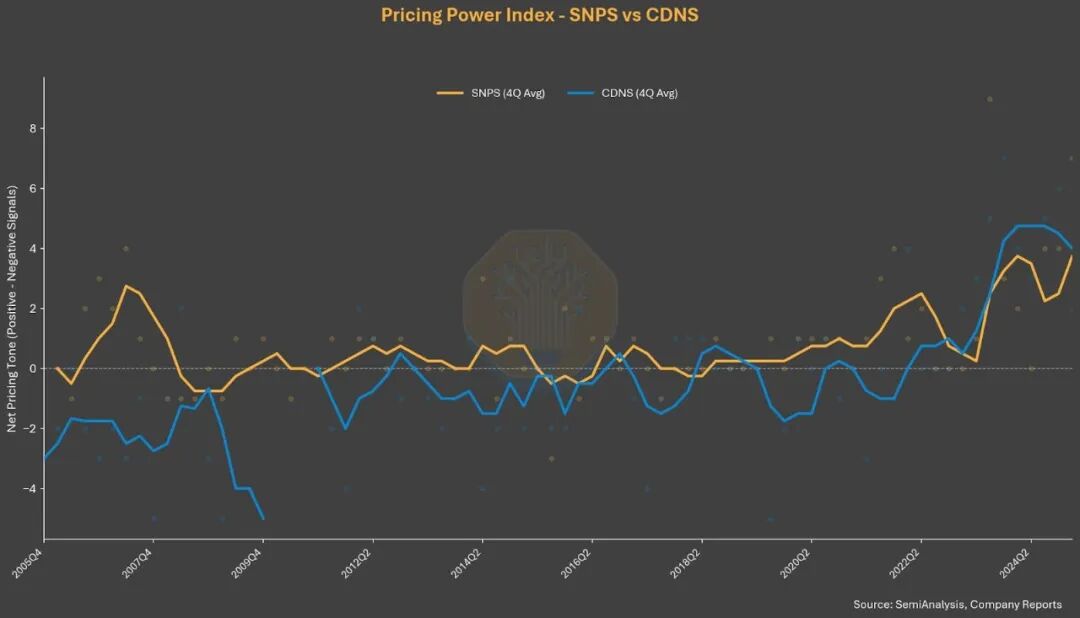

新思科技首席執行官Sassine Ghazi在2025年初表示，受AI業務架構復雜度提升影響，半導體行業研發投入強度正從行業總營收占比約6%逐步向9%攀升。這一行業趨勢為EDA企業帶來雙重利好：一方面，半導體企業整體設計研發預算持續擴容，EDA產品可切入的市場盤子不斷擴大；另一方面，隨著芯片驗證環節工作量提升、智能化EDA工具產生溢價、制程迭代帶來定價上調，EDA廠商在客戶研發預算里的營收占比也在持續提升。
結語
總而言之，EDA的核心價值遠不止替代人工實現設計自動化，而是在海量嚴苛約束條件下完成多目標收斂優化。EDA工具需要在極龐大的設計方案空間里迭代尋優，輸出的芯片設計既要邏輯無誤、時序達標、功耗合規、可穩定量產，還要兼顧產品成本與市場競爭力。
隨著制程節點持續微縮，芯片架構向芯粒、先進封裝演進，同時AI技術介入設計方案探索，EDA正在轉型為一體化優化平臺，覆蓋寄存器傳輸級設計、芯片硅片、封裝結構、印刷電路板、熱仿真、電磁仿真直至整機系統全層級驗證。
