LTC7878 電感 DCR 電流檢測技術的底層邏輯！

    四開關降壓-升壓（Buck-Boost）轉換器因其能夠產生高于、低于或等于輸入電壓的輸出電壓，在電池供電系統、汽車電子及通用工業應用中備受青睞。在極端情況下，如輸入短路或輸出短路，該轉換器依然能保持輸入與輸出的連接，并配合過流與過壓保護功能確保系統安全。

    傳統的四開關降壓-升壓控制器通常依賴外部精密電阻進行電流檢測。然而，LTC7878 采用了先進的電感 DCR（電感直流電阻）電流模式控制方案。這種方案無論是在降壓、升壓還是降壓-升壓模式下，都能實現精確的逐周期峰值電流限制。

相比于傳統方案，LTC7878 的優勢在于：

• 寬電壓范圍：支持 1V 至 70V 的寬輸入和輸出調節，精度高達 ±1%。

• 低成本與高效率：無需昂貴的大功率電流檢測電阻，降低了系統成本并消除了功率損耗。

• 連續監控：提供連續的電感電流信息，簡化了多相（Multi-phase）并聯操作。

1. 以地為基準的電流檢測

如圖 1 所示，許多傳統控制器需要在輸入和輸出端配置多個檢測電阻。雖然部分設計僅需一個位于地端的電阻即可實現閉環控制，但這種方式存在明顯缺陷：

• 采樣非連續：電流信息只能在開關 B 或開關 C 導通時獲取，即只能在降壓區域的谷值電流或升壓區域的峰值電流進行采樣。

• 布局受限：由于兩個 MOSFET（B 和 C）都必須連接到檢測電阻，PCB 布局空間受到極大限制，且功率路徑的寄生參數可能影響精度。

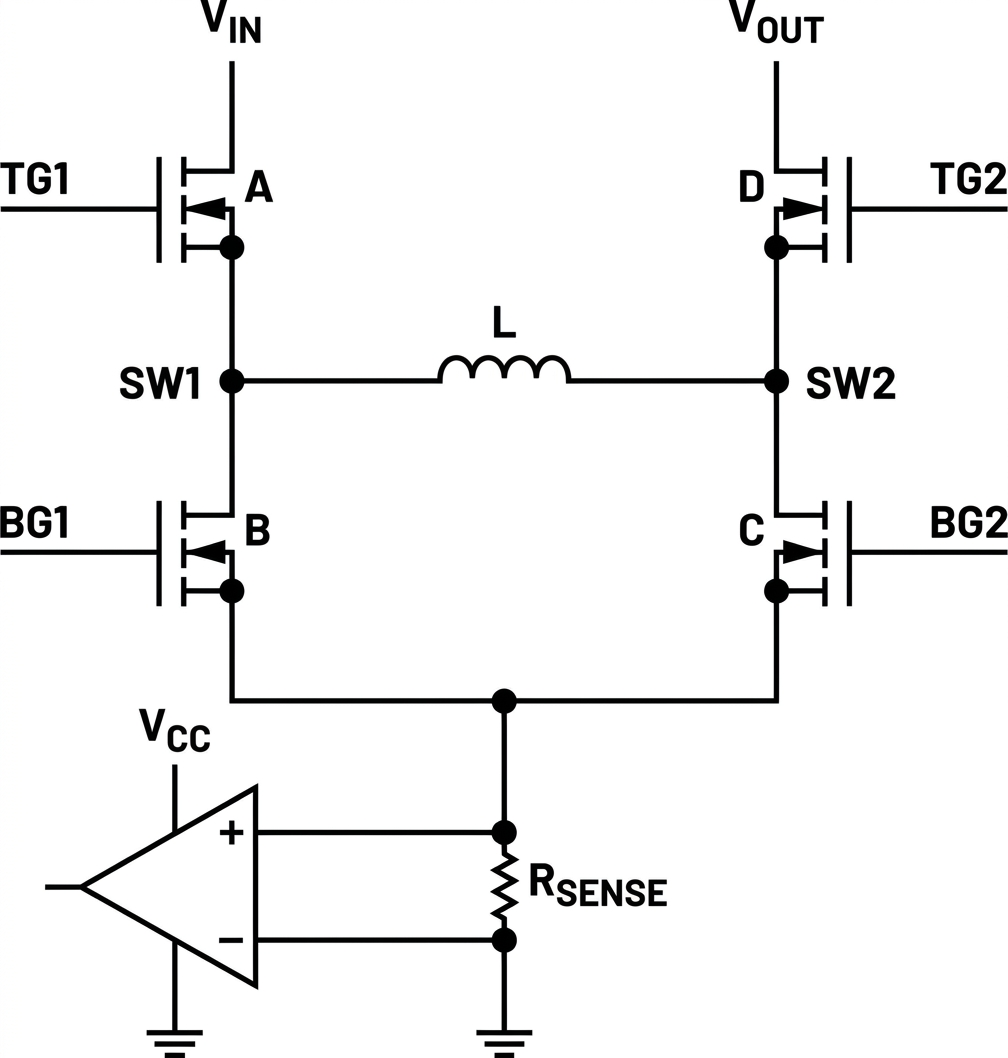

圖 1：4 開關降壓-升壓轉換器中以地為基準的電流檢測

2. 以開關節點為基準的電流檢測

另一種方案是將檢測電阻與電感串聯（如圖 2 所示），以實現連續的電流檢測。但這種方案面臨嚴峻的挑戰：

• 共模噪聲干擾：檢測點（SW1/SW2）的電壓在輸入和地之間劇烈波動。這要求檢測電路具備極高的共模抑制比（CMRR）。

• 信號失真：電感 DCR 產生的信號微弱（通常為 50mV 至 100mV），在數十伏的共模電壓切換瞬間，采樣信號極易失真。如圖 2 所示，短暫的消隱時間會導致電流信息的缺失。

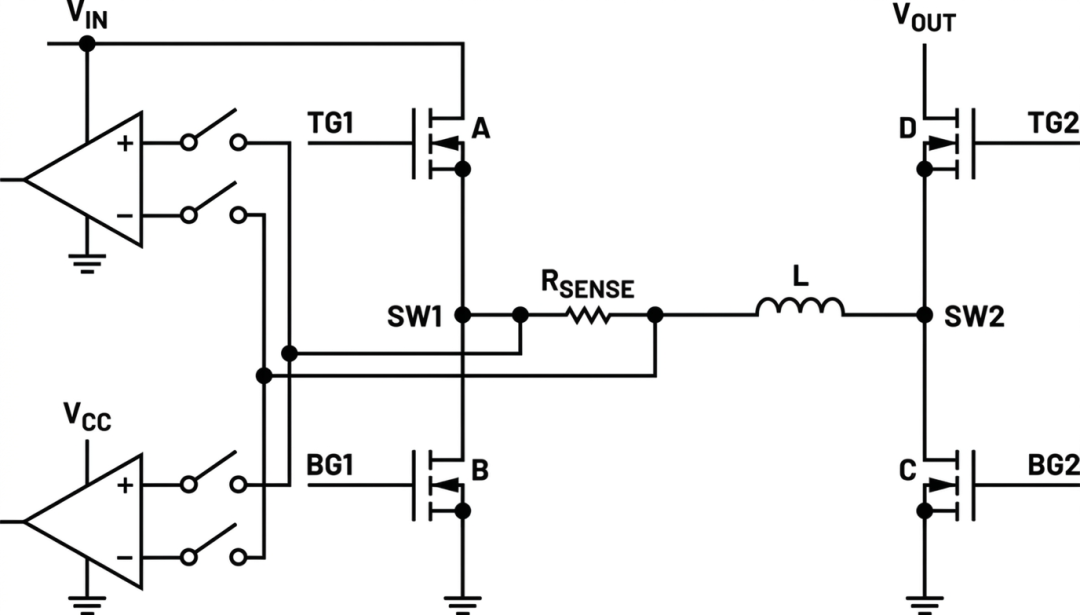

圖 2：4 開關降壓-升壓轉換器中以開關節點為基準的電流檢測

    LTC7878 通過引入 RC 檢測網絡突破了上述限制。如圖 3 所示，該方法利用與電感并聯的 RC 環節，通過匹配時間常數（L/DCR = Rs×Cs），使電容Cs兩端的電壓信號與電感電流成正比。

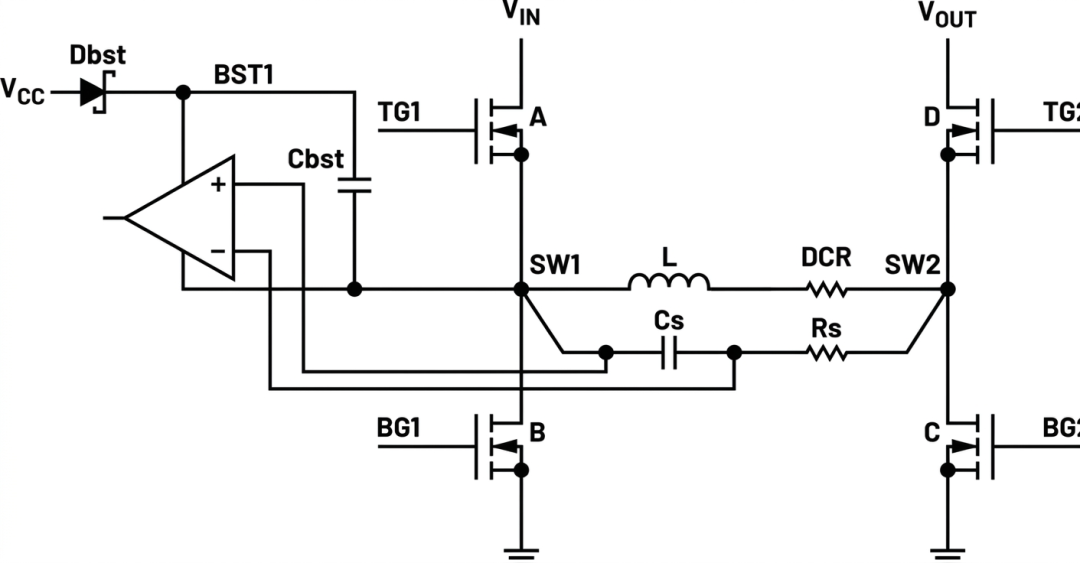

圖 3：4 開關降壓-升壓轉換器中的電感 DCR 電流檢測

LTC7878 的核心改進在于：

• 浮動基準設計：電流比較器位于 BST1/SW1 電路下方，其基準點與開關節點的共模電壓同步波動。由于比較器與采樣點處于同一共模電平，因此無需高壓電平轉換器，消除了消隱時間的干擾，確保了電流檢測的連續性。

• 高信噪比 (SNR)：通過設置 ISNSD 引腳放大微弱信號，LTC7878 將信噪比提高了 4 倍。這顯著提升了系統在不同占空比下的穩定性，并能支持更小 DCR 值的電感，從而進一步優化效率。

多相并聯與系統可靠性

得益于 DCR 檢測提供的連續且統一的峰值電流信息，LTC7878 能夠輕松實現多相擴展。

• 簡易并聯：只需通過 ITH 引腳共享和菊花鏈?zhǔn)竭B接 CLKOUT 引腳，即可實現多個 LTC7878 并聯，滿足更高電流的需求。

• 自動均衡：逐周期的電流均衡機制確保了各相負載分配均勻，防止局部過熱，提高了系統的熱平衡能力和整體可靠性。

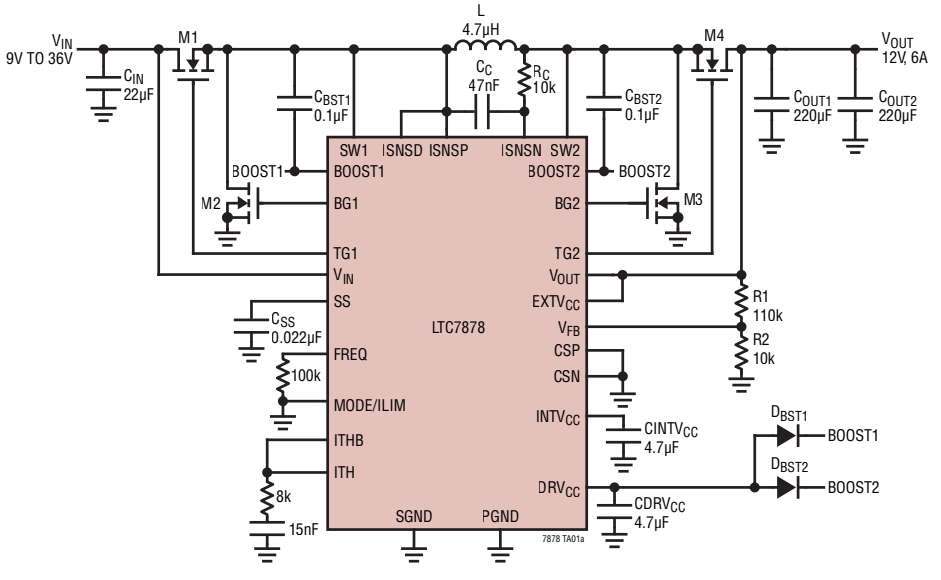

更多特性與技術規格

頻率調節：支持 100 kHz 至 600 kHz 的可調頻率，并可與外部時鐘同步。

驅動能力：集成的 7V NMOS 柵極驅動器可驅動邏輯電平或非邏輯電平 MOSFET。

功能集成：內置智能外部 VCC 偏置引腳、PGOOD 指示、可選的 DCM/CCM 模式。

物理封裝：采用緊湊的 5mm x 5mm QFN 封裝，支持高達 70V 的輸入/輸出。

    LTC7878 是高性能四開關降壓-升壓控制器的典型代表。通過其獨特的電感 DCR 電流檢測方案，它不僅在所有工作模式下提供了精確的逐周權限流保護，還通過消除檢測電阻降低了物料成本（BOM）并提升了效率。對于追求高功率密度和高可靠性的電源系統設計而言，類似LTC7878這樣的器件是一個不錯的選擇。
