分子是由原子構成的小團簇，其結構和化學性質可以被精確設計，這使得人們可以在廣闊的設計空間內對其性質進行調控。一旦將這些分子集成到器件架構中，它們就能實現更小、更快、更具適應性的下一代電子和計算平臺，以及更高性能的光子器件和新興量子技術。
就在最近，麻省理工學院(MIT)的研究團隊開發出一種新的制造工藝，巧妙地避開了傳統芯片生產中對分子的“粗暴”對待，成功將分子材料層集成到了電子器件中，并展示出驚人的穩定性。
分子電子學的概念其實已經提出多年，但實際應用非常困難。核心問題在于制造過程的不匹配：我們現在的芯片制造，就像是在建造重型鋼結構，需要高溫、強酸強堿以及高能粒子轟擊。而分子材料，就像是精雕細琢的瓷器，如果在芯片制造的后期才引入分子，它們很容易在前面的這些“粗暴”工序中被損壞或結構失效，導致器件無法正常工作。

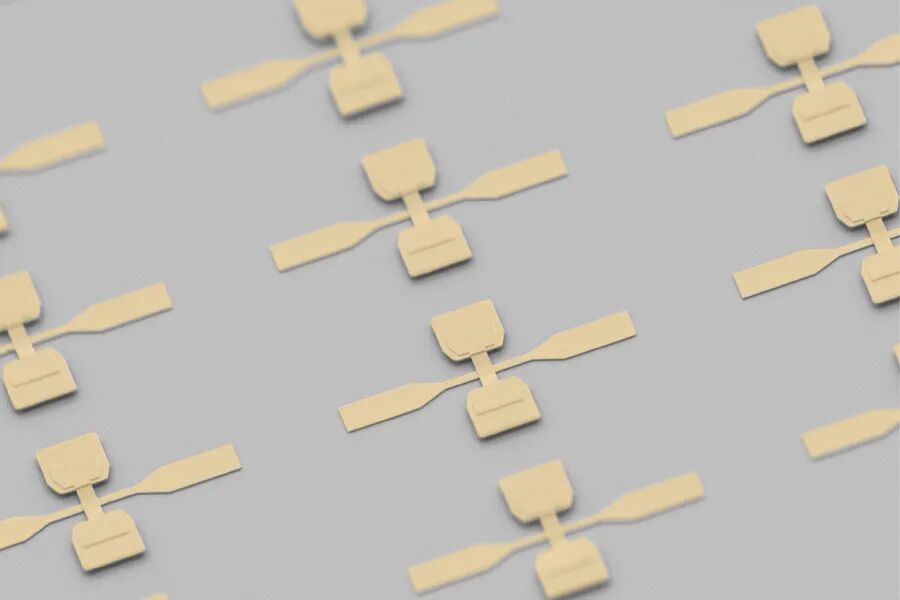

為了解決這個問題，MIT的工程師們重新設計了制造流程。他們決定不再試圖把分子“硬塞”進已經做好的結構里，而是先預留好位置。具體來說，團隊先利用標準的半導體工藝制造出金屬電極，并在兩個電極之間特意留出一條極其微小的縫隙，這就好比先把三明治的面包片準備好，中間留出放肉的位置。
等到所有可能產生高溫或腐蝕的工序都完成后，他們再將敏感的分子材料引入到這個縫隙中。最巧妙的一步在于，他們利用液體的自然蒸發過程產生的毛細力，輕輕地將上方的電極“吸”下來，讓它平緩地覆蓋在分子層上。這種利用物理自然力而非機械外力的閉合方式，就像是用兩塊磁鐵慢慢吸合，溫柔地夾住了中間的分子，避免了損傷。

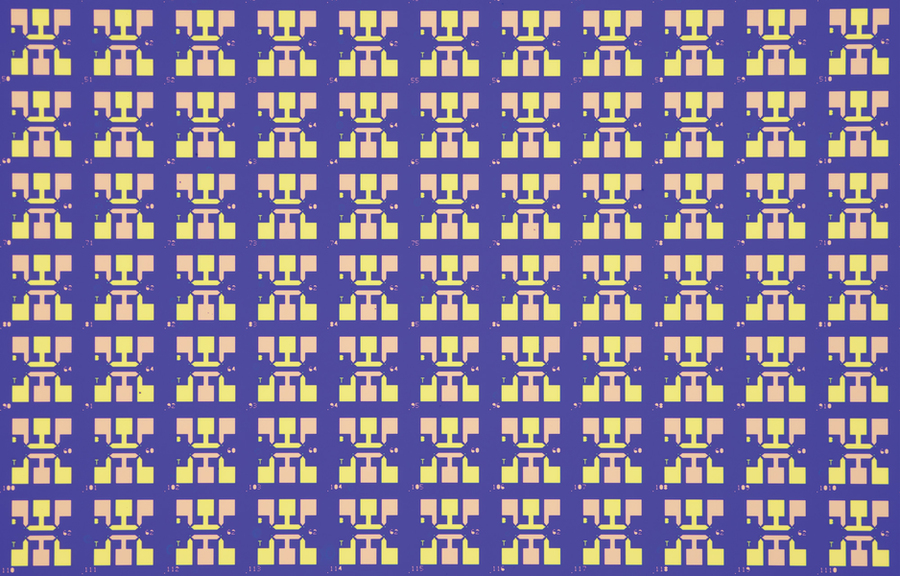

這種方法不僅保護了分子，還極大地提高了器件的良品率。研究團隊利用這項技術制造了1000多個分子層厚度小于1納米的器件，測試結果顯示，平均96%以上的器件都能正常工作。在電子工程領域，對于這種級別的精細結構，如此高的良率是非常罕見的，這直接證明了該工藝具備大規模生產的潛力。
