autogen_parameter_manager：面向固件產品參數的生成式管理軟件包

• ? 倉庫地址: https://github.com/wdfk-prog/parameters





  @[toc]

推薦判斷

在嵌入式產品中，參數管理通常會從幾個配置變量開始。早期代碼里直接定義全局變量，或者在某個模塊中保存默認值，短期內成本很低。項目繼續推進后，參數會進入更多流程：生產標定需要寫入校準值，現場調試需要臨時修改閾值，上位機需要讀取和展示配置，售后腳本需要批量檢查狀態，固件升級還要考慮舊版本已經保存的數據是否仍然可用。

到這個階段，真正需要維護的已經不是單個變量，而是一組產品參數的長期接口。每個參數都可能同時包含外部 ID、類型、默認值、最小值、最大值、單位、說明、讀寫屬性、持久化標記和版本兼容關系。只要這些信息分散在協議代碼、shell 命令、業務模塊和存儲代碼中，后續迭代就容易出現規則不一致。

autogen_parameter_manager 適合用于這類固件項目。它把參數表作為事實源，生成固件側需要的參數定義、ID 映射、靜態布局和摘要信息；運行時再基于這些生成數據提供類型化訪問、范圍和訪問屬性檢查、回調機制、MSH 調試入口，以及可選的 NVM 持久化能力。它的價值主要體現在一致性和可維護性：同一批參數規則被業務代碼、調試命令、上位機協議和持久化路徑共同使用。

如果項目中只有少量內部變量，參數不會暴露給外部工具，也沒有掉電保存和版本兼容壓力，簡單封裝通常已經夠用。若參數已經進入產測、上位機、售后或遠程配置流程，并且需要長期保持 ID、類型、范圍和保存規則穩定，那么引入集中式參數管理器的收益會更明顯。

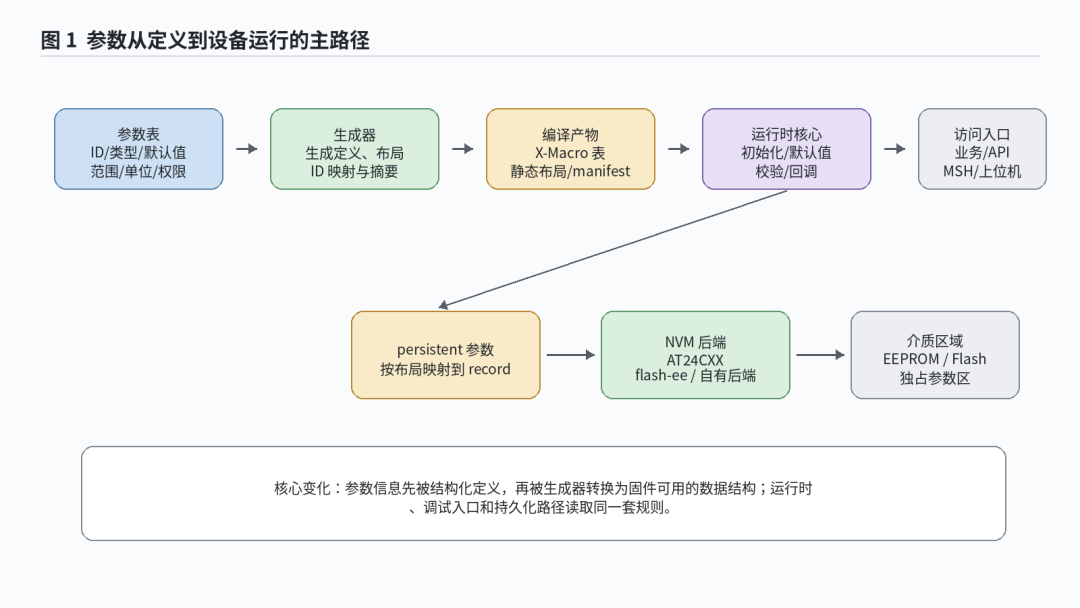

圖：參數定義、生成代碼、運行時訪問和可選持久化之間的主路徑

哪些場景更需要這類參數管理器

參數入口越來越多

一個常見變化是業務模塊先需要參數，隨后 MSH、產測工具、上位機協議和售后腳本也開始訪問同一批數據。入口增加后，問題不在于是否能讀寫，而在于每個入口是否執行相同的規則。若協議層有一份范圍表，shell 命令中又手寫一份解析規則，業務代碼再直接賦值，后續很容易出現某個入口允許寫入異常值、某個入口看不到最新單位或描述、某個入口忘記同步新參數的問題。

autogen_parameter_manager 的思路是讓入口不同、規則相同。業務代碼可以使用生成枚舉和類型化 API；外部工具可以按穩定 ID 讀寫；MSH 可以在板端查看當前值、默認值、范圍、單位和持久化狀態；NVM 只處理參數表中聲明為 persistent 的項。各入口只負責自己的交互形式，參數規則由同一套生成數據和運行時路徑提供。

參數 ID 已經成為協議的一部分

在純固件內部，變量名、枚舉順序或數組下標都可以重構。外部工具開始參與后，參數 ID 就會變成產品接口的一部分。產測軟件、上位機、售后腳本和遠程配置流程通常不會跟隨固件內部重構同步升級，因此外部 ID 的穩定性會直接影響兼容性。

該軟件包使用 ID lock 和生成后的 ID 映射維護外部 ID。源碼中還提供靜態 ID hash map，把外部 ID 映射到內部參數編號，減少按 ID 查找時的線性掃描。參數數量增加后，這種路徑有兩個實際價值：一是讀寫查找開銷更可控；二是 ID 或 hash 沖突可以更早暴露，而不是在現場通信時才表現為讀寫錯誤。

參數寫入需要統一校驗

對真實設備來說，寫參數很少只是賦值。溫度閾值、保護電流、采樣周期、濾波系數、通信地址、校準值等都可能有范圍限制；某些參數只允許產測或維護角色寫入；某些參數在設備運行狀態下不能修改；某些參數寫入后還需要通知業務模塊重新加載配置。

軟件包的普通 setter 路徑把這些動作串在一起：初始化檢查、類型檢查、范圍和訪問屬性檢查、運行時 validation callback、實時存儲更新，以及 change callback 派發。這樣做可以減少各入口重復編寫判斷邏輯，也能讓審查重點集中在參數表和回調策略上，而不是分散到多個命令和協議處理函數中。

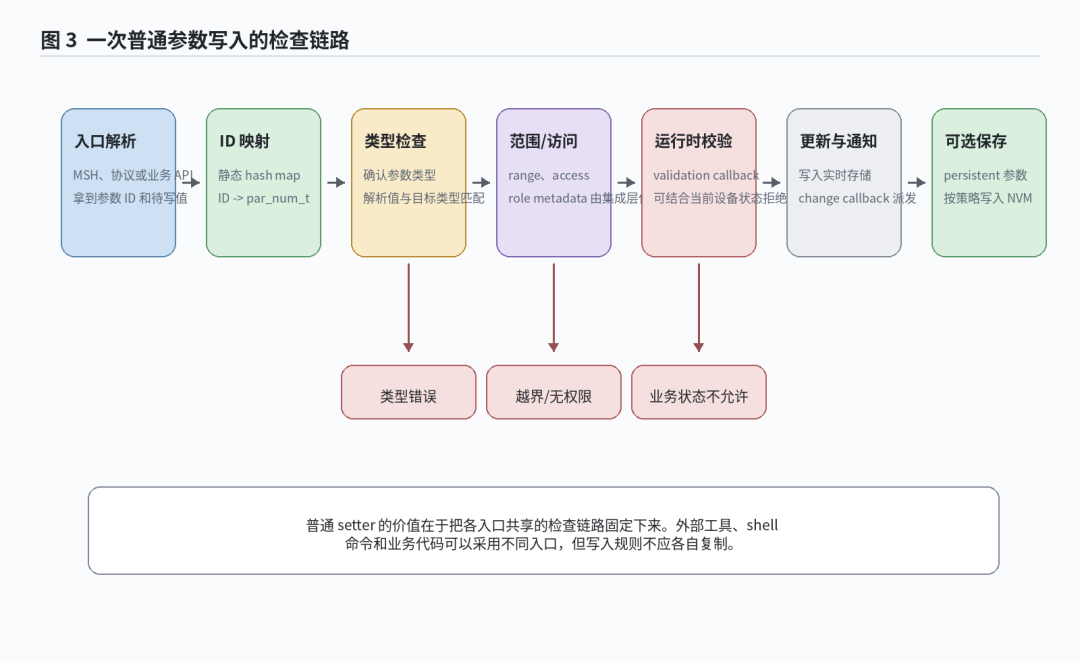

圖：普通參數寫入從入口解析到校驗、更新和可選保存的鏈路

持久化需要隨參數版本演進

參數掉電保存往往在項目后期變復雜。早期可能只保存幾個閾值；后續會出現參數增刪、類型變化、默認值調整、對象參數擴展、布局變化以及舊設備升級后的數據復用問題。如果存儲層只看到一組 key 或一段裸數據，應用層就必須額外維護“哪些數據仍然可解釋”的判斷邏輯。

autogen_parameter_manager 把持久化限定在參數模型內部：只有參數表中聲明為 persistent 的參數才進入 NVM 路徑；table-ID 摘要把 schema version、布局、persistent 參數數量、順序、類型等信息納入兼容判斷；不同 scalar record layout 可以在空間占用、自描述能力和升級診斷之間選擇。對于 EEPROM 或小 Flash 分區，這種顯式布局比臨時拼裝結構體更容易審查。

參數需要被工具理解

很多項目會在上位機或產測工具里再維護一份參數說明，用于顯示名稱、單位、范圍和讀寫權限。短期看這能快速出界面，長期看會形成兩個事實源：固件里的真實范圍和工具里的顯示范圍可能不一致，固件新增參數后工具側漏更新，工具側仍使用已經廢棄的 ID。

軟件包支持 name、unit、description、access、persistent、read roles、write roles 等元數據，并能通過 MSH info / json 路徑輸出。工具側可以圍繞這些元數據生成顯示項和校驗項，減少重復維護說明表的需求。

總體架構：參數模型和存儲后端分開

從源碼結構看，這個軟件包把參數定義、生成產物、運行時核心、移植層和可選 NVM 后端分成不同層級。參數表和生成器負責把產品參數固化為可編譯的數據；運行時核心負責類型化訪問、ID 映射、校驗和回調；NVM core 決定 persistent 參數如何映射為記錄；具體后端處理 EEPROM、Flash、FAL 分區或產品自有存儲接口。

這種拆分對嵌入式項目比較重要。參數語義不應落到 Flash 擦寫代碼里，F(xiàn)lash 后端也不應理解業務參數的單位、范圍和權限。職責邊界明確后，后續更換存儲介質、調整布局或新增調試入口時，參數表本身仍然可以保持穩定。

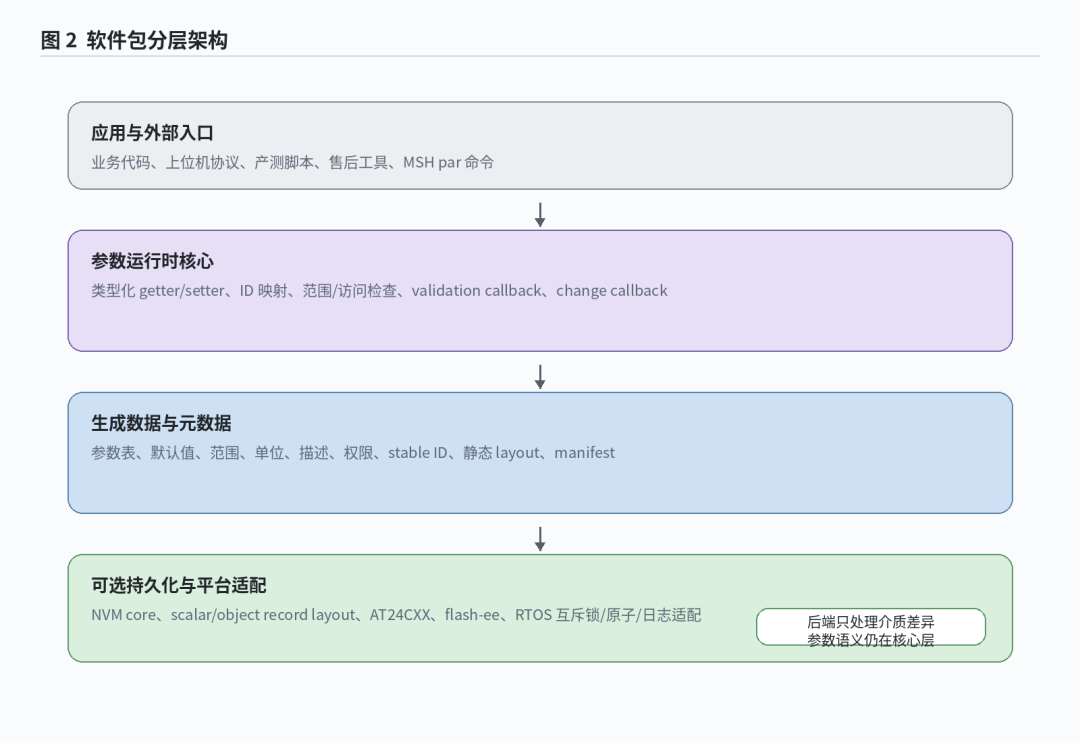

圖：軟件包分層結構與職責邊界

主要優勢

參數定義集中，生成代碼減少重復維護

參數表包含枚舉名、外部 ID、類型、默認值、范圍、單位、訪問屬性、持久化標記和描述信息。生成器把這些信息轉換為 C 側編譯產物，包括 X-Macro 參數表、靜態布局、ID 映射、生成摘要和 manifest。

這類方式適合參數長期演進的產品。新增或修改參數時，核心信息集中在參數表中維護，生成產物再被運行時、調試命令和外部工具共同使用。相比在多個 C 文件中分別維護 enum、默認值、范圍、協議 ID 和 NVM 映射，集中定義更容易審查，也更容易在本地檢查或自動化檢查中發現表結構問題。

范圍、權限和回調在統一路徑執行

軟件包支持范圍檢查、訪問屬性、read/write roles 元數據、運行時 validation callback 和 change callback。普通寫入路徑不會直接把輸入值寫進存儲，而是先完成類型和邊界處理，再進入可選的業務校驗和變更通知。

這對上位機聯調、產測流程和現場維護尤其有用。工具側只需要按參數 ID 調用統一 API，不需要復制所有參數范圍和權限規則。即使協議入口、MSH 入口和業務入口不同，最終仍然可以使用同一套參數規則。

MSH 工具降低板端排查成本

源碼中的 port/par_shell_tool.c 提供 par 命令。該命令圍繞參數表工作，可用于查看參數信息、讀取和設置標量參數、恢復默認值、保存 persistent 參數、清理并重寫受管理的 NVM 區域，以及導出 JSON 格式信息。

MSH 的價值不只是“能在命令行改參數”。更關鍵的是它可以在設備現場直接確認參數 ID、當前值、默認值、范圍、單位、訪問屬性和持久化狀態。當上位機顯示、設備行為和保存結果不一致時，板端命令能快速判斷問題出在協議轉換、參數規則、運行時值還是 NVM 保存路徑。

靜態 ID hash map 改善按 ID 查找路徑

外部工具通常按參數 ID 訪問，而固件內部更適合使用連續編號或生成枚舉。軟件包中的靜態 ID hash map 把外部 ID 映射到內部 par_num_t，避免每次讀寫都遍歷完整參數表。

對于參數數量較多、上位機批量讀取或周期讀取的產品，這種設計能降低查找路徑的固定開銷。更重要的是，hash bucket 沖突會被提前處理，ID 配置錯誤不需要等到設備運行后才暴露。

NVM 多布局便于在空間和兼容性之間取舍

參數持久化并不只有一種格式。軟件包在 parameters/src/nvm/scalar/layout/ 下提供多種 scalar record layout，用于在記錄自描述能力、空間占用和版本兼容之間取舍。

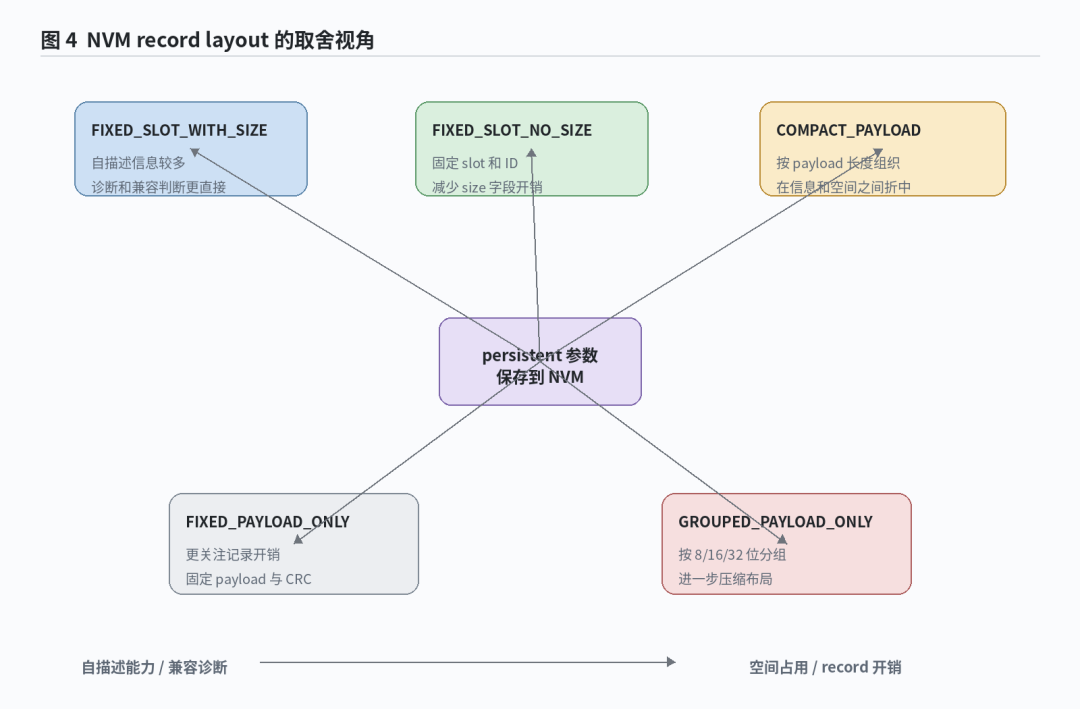

圖：NVM scalar record layout 的取舍關系

如果目標介質是外部 EEPROM 或很小的 Flash 分區，記錄頭開銷會直接影響可保存參數數量。如果項目更看重升級診斷和兼容判斷，保留 ID、size 等信息又更有利。該軟件包把這些取舍顯式化，避免持久化格式變成難以解釋的私有裸數據。

對象參數覆蓋小段結構化數據

除 U8/I8/U16/I16/U32/I32 和可選 F32 等標量類型外，軟件包還支持 STR、BYTES、ARR_U8、ARR_U16、ARR_U32 等對象參數。對象參數具有長度、容量、默認值和對象 API，適合保存設備標簽、小段校準數據、查找表、控制曲線或協議相關固定數組。

對象參數不能替代文件系統或大容量數據庫，但它可以覆蓋參數系統中常見的小對象場景。相比把字符串、二進制塊或數組塞進不透明指針中處理，固定容量和類型化 API 更容易做邊界檢查和持久化審查。

元數據可以被固件和工具共同使用

name、unit、description、access、persistent、read roles、write roles 等信息不只用于閱讀參數表。它們可以通過 API 或 MSH 輸出給板端命令、上位機、產測腳本和售后工具。

這能減少工具側重復維護說明表。比如上位機可以根據參數元數據展示單位和范圍，產測腳本可以按 access 和 persistent 屬性篩選需要寫入或核對的項，售后工具可以導出參數快照用于問題復現。

功能可裁剪，適合不同階段逐步啟用

功能開關覆蓋類型、元數據、范圍、ID、運行時表檢查、validation callback、change callback、對象參數、NVM、MSH 子命令和 JSON 輸出。小型項目可以只保留標量訪問和必要元數據；需要完整調試與持久化能力的項目再啟用對象、MSH、JSON 和 NVM。

這種裁剪方式適合資源分層明顯的 MCU 項目。它允許軟件包從參數表和類型化 API 起步，再按產品階段逐步打開調試、權限和持久化能力。

測試材料覆蓋運行時和持久化路徑

倉庫中包含運行時測試、生成器測試、NVM 手動測試和 schema evolution 相關測試文檔。對參數管理器來說，測試材料的意義在于把“參數表是否能生成、setter 是否執行校驗、NVM 是否能恢復、schema 變化后數據是否可接受”這些問題前移到開發和驗收階段。

這類測試不會消除具體硬件上的掉電和擦寫驗證工作，但能給軟件包能力邊界提供更明確的驗證入口。對于已經進入維護期的嵌入式產品，這比只依賴現場調試更可控。

典型使用鏈路

一個比較完整的使用鏈路可以分為四段。第一段是維護參數表，明確參數 ID、類型、默認值、范圍、單位、訪問屬性和持久化意圖。第二段是生成固件側代碼，讓運行時、ID 映射、靜態布局和 manifest 使用同一份輸入。第三段是業務和調試入口通過類型化 API、外部 ID 或 MSH 命令訪問參數。第四段是對 persistent 參數執行保存和恢復，并在固件版本變化時依據 table-ID 和布局信息判斷數據是否可以復用。

這個鏈路的重點是讓參數信息只維護一次。參數數量越多、入口越多、版本越多，這種單一事實源的價值越明顯。

與 FlashDB、EasyFlash 的區別

FlashDB、EasyFlash 和 autogen_parameter_manager 都可能出現在“參數保存”這個話題中，但它們解決的問題處在不同層級。FlashDB 面向 Flash 提供 KVDB 和 TSDB 數據庫模式，適合保存 key-value、blob、時序記錄、歷史采樣、告警和事件數據。EasyFlash 面向 Flash 常見應用，提供 ENV、IAP、Log 等能力，適合環境變量、在線升級數據和 Flash 日志。

autogen_parameter_manager 關注的是固定產品參數的模型化管理：參數如何定義，如何生成 API 和 ID 映射，如何檢查范圍和訪問屬性，如何輸出元數據，哪些參數進入持久化，以及參數版本變化后舊數據能否繼續使用。它可以和底層存儲庫共存，但對外暴露的主要接口仍然是參數訪問和參數元數據，而不是通用數據庫 API。

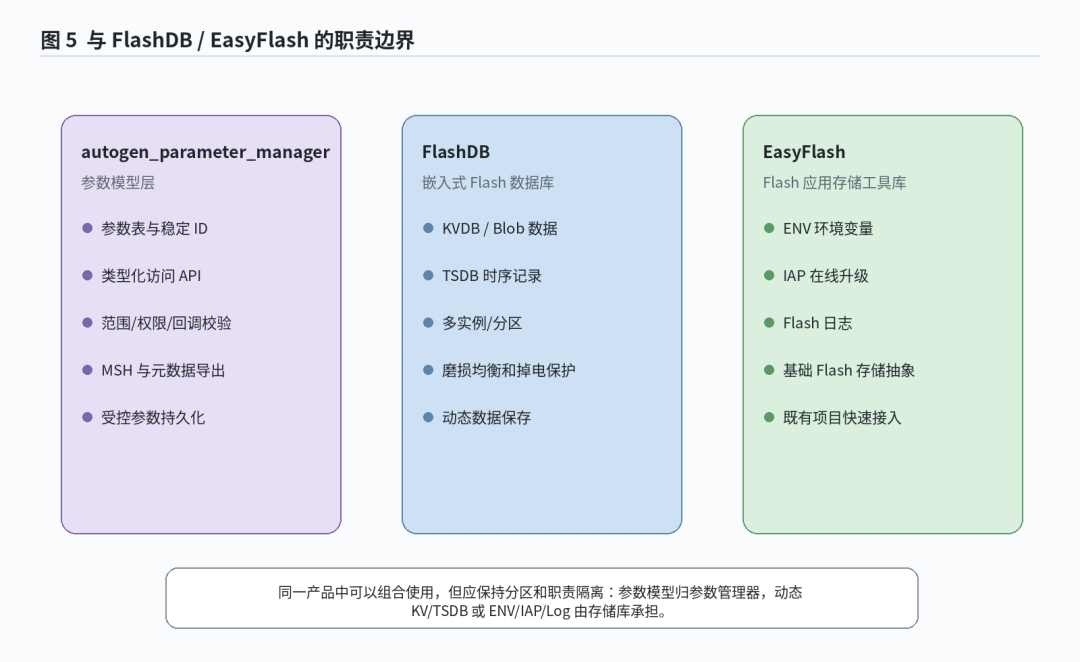

圖：autogen_parameter_manager、FlashDB 和 EasyFlash 的職責邊界

下表中 APM 指 autogen_parameter_manager。

選型時可以按問題類型判斷。如果主要問題是動態數據保存、時序記錄或事件歷史，F(xiàn)lashDB 更匹配；如果項目已經依賴 EasyFlash 的 ENV/IAP/Log，并且需求集中在這些能力上，繼續使用 EasyFlash 更直接；如果問題集中在固定產品參數的 ID、類型、范圍、權限、調試、元數據和受控持久化，autogen_parameter_manager 的層級更接近需求。

作為軟件包分享時可以強調的工程價值

1. 1. 參數定義集中，減少 enum、默認值、范圍、單位、協議 ID 和持久化映射分散維護。
2. 2. 生成代碼和靜態布局降低手寫參數表的重復工作，也便于審查參數表結構。
3. 3. 穩定外部 ID 和靜態 hash map 讓上位機、MSH 和持久化 record 使用一致的參數身份。
4. 4. 范圍、訪問屬性、運行時校驗和變更回調在統一路徑執行，降低各入口規則不一致的風險。
5. 5. MSH par 命令覆蓋查看、讀取、寫入、恢復默認值、保存和 JSON 導出，適合板端排查和聯調。
6. 6. NVM 提供多種 scalar record layout，可在自描述能力、空間占用和版本兼容之間選擇。
7. 7. 支持字符串、二進制塊和固定數組等對象參數，覆蓋小段結構化參數數據。
8. 8. 元數據可被固件、板端命令、上位機、產測腳本和售后工具共同使用。
9. 9. 功能可裁剪，可以從基本標量參數逐步擴展到調試、權限、對象參數和持久化。
10. 10. 倉庫包含運行時、生成器、NVM 和 schema evolution 相關測試材料，有助于把參數演進風險前移。

這類軟件包適合被推薦給已經進入工程化維護階段的嵌入式產品。它解決的不是某一個 API 的便利性，而是參數從定義、訪問、校驗、調試、保存到版本演進的一致性問題。參數規模越大，外部工具越多，版本生命周期越長，統一參數模型帶來的收益越明顯。

參考資料

1. 1. wdfk-prog/parameters repository: https://github.com/wdfk-prog/parameters
2. 2. FlashDB repository: https://github.com/armink/FlashDB
3. 3. EasyFlash repository: https://github.com/armink/EasyFlash
4. 4. EasyFlash documentation: https://armink.github.io/EasyFlash/
5. 5. 源碼與文檔：README.zh-CN.md、parameters/docs/*.zh-CN.md、port/par_shell_tool.c、parameters/src/nvm/、parameters/src/def/、parameters/tools/pargen.py。
