在上一篇文章中，我們聊到了Load Regulation和Load Transient的區別，不了解的同學可以翻看《負載調整率Load Regulation/負載瞬態響應Load Transient實測波形解析》，這一篇我們聊一下電源Line Regulation。照例，先拋出一道問題：為什么會存在Line Regulation？

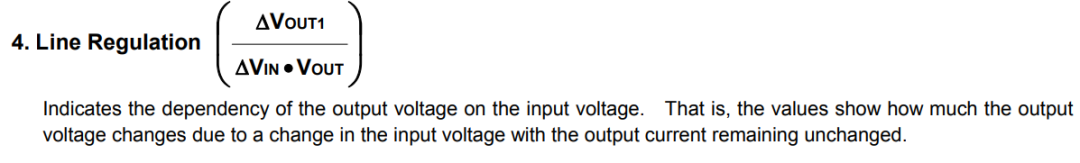

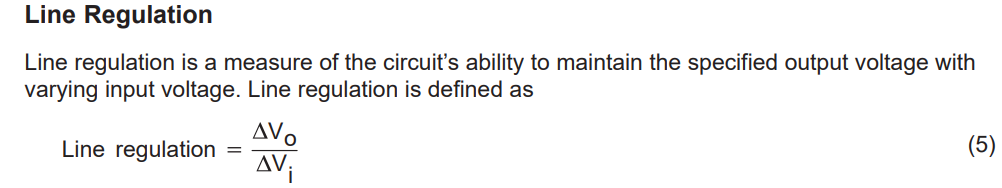

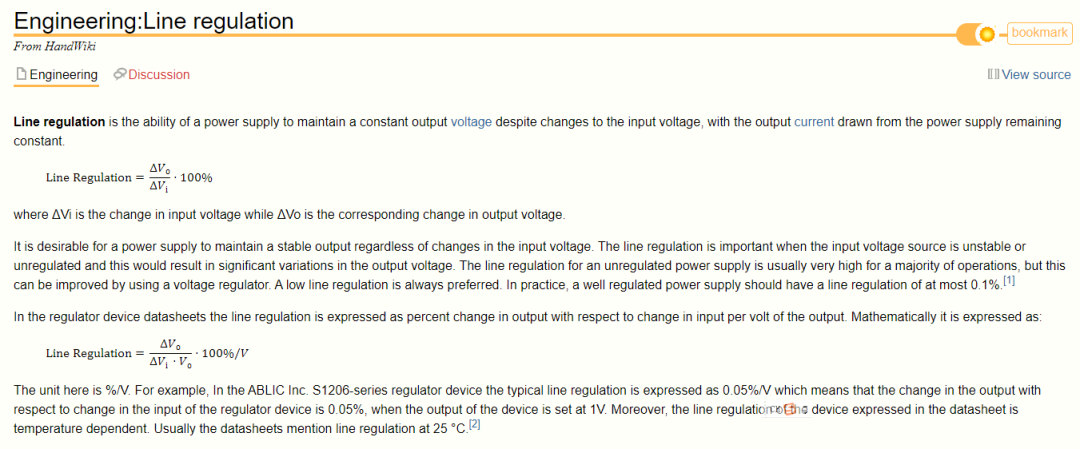

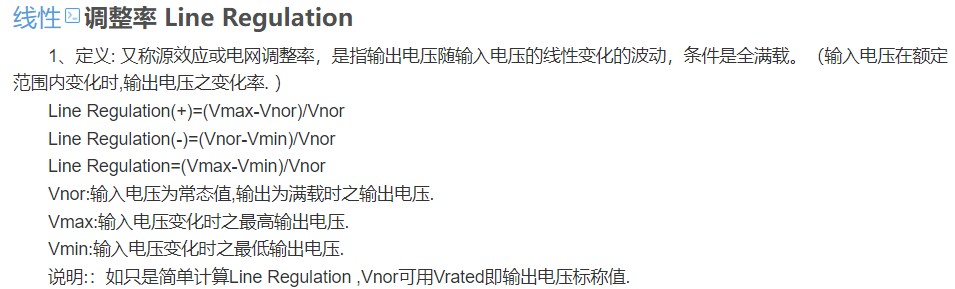

Load Regulation和Load Transient體現的是電源在輸入不變，負載發生變化時穩態和瞬態的表現。而電源在負載不變，輸入發生變化時電源的表現用什么來體現呢，就是Line Regulation。網上關于Line Regulation的文章很多，二火截取幾個具有代表性的片段，具體如下：①下圖截取自TI的技術文檔slva079《Understanding the Terms and Definitions of LDO Voltage Regulators》。原始文檔放在文末，可自行獲取。②下圖截取自ABLIC的S-1206 Series芯片規格書。原始文檔放在文末，可自行獲取。https://handwiki.org/wiki/Engineering:Line_regulation④上圖截取自CSDN博主的文章
https://blog.csdn.net/xiayufeng520/article/details/46293149

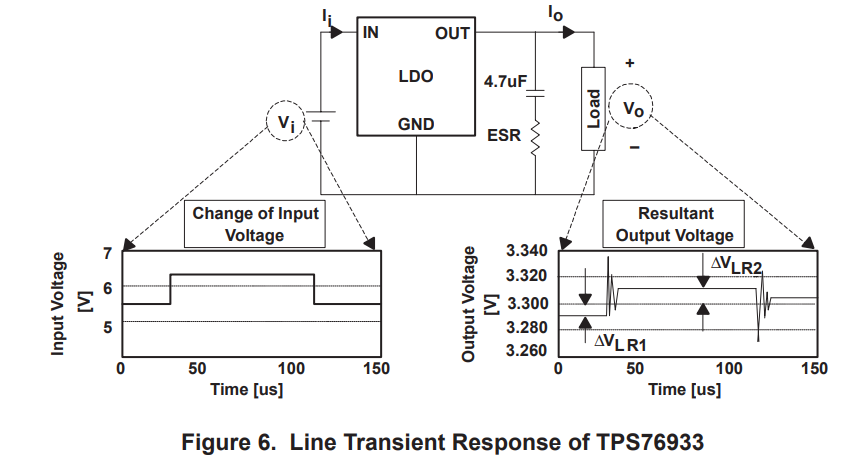

上面給出的定義和解釋都對，其中①和②比較官方，③給出的解釋較為全面，④的解釋比較通俗易懂。而我更關注的是：在TI的技術文章slva079中有給出Line Transient 和 Line Regulation的波形示意圖。注意這不是Load Transient和Load Regulation。從上圖可以看出Vin是發生階躍跳變，Vout輸出存在明顯的變化并伴隨有振鈴。仔細觀察發現：（1）示意圖中Vout的△VLR1對應上面④解釋中的Line Regulation(-)；

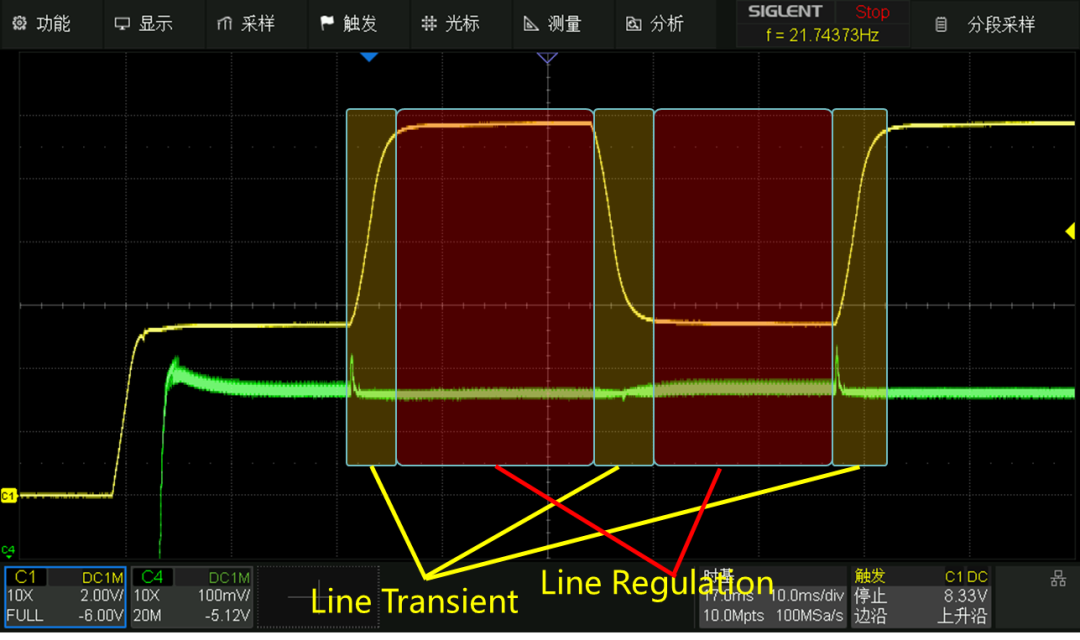

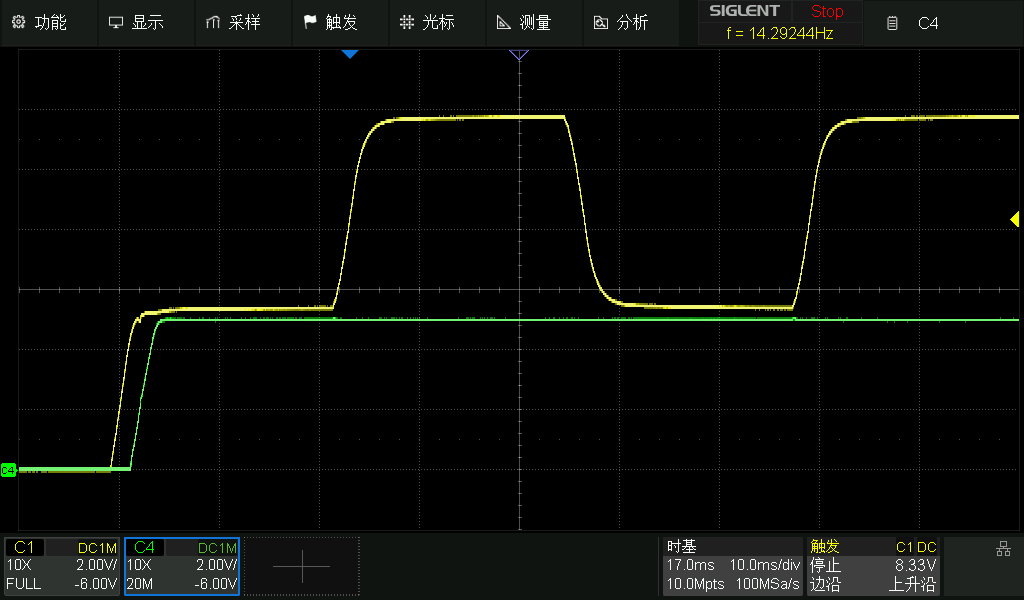

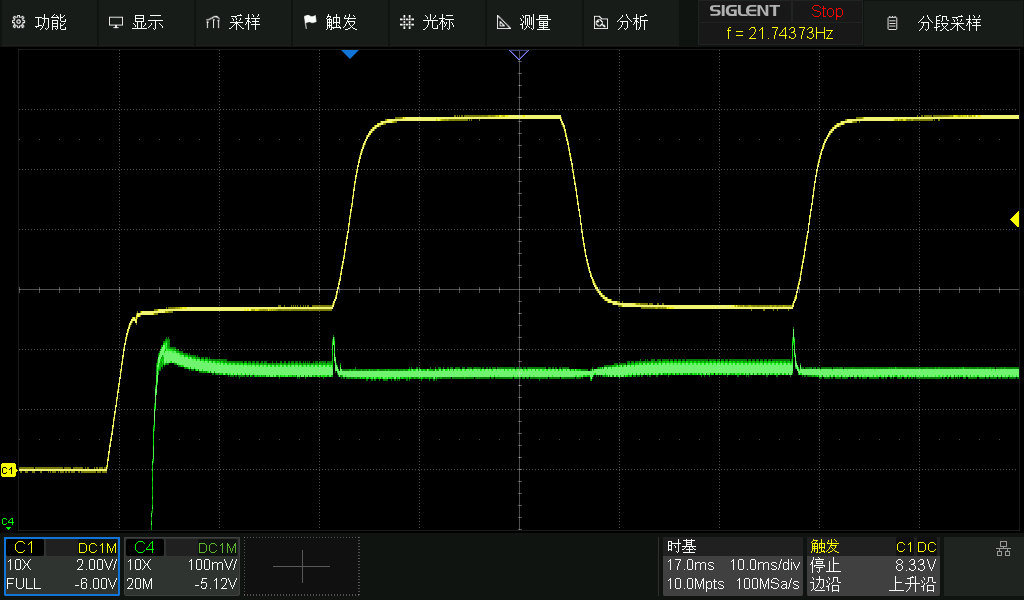

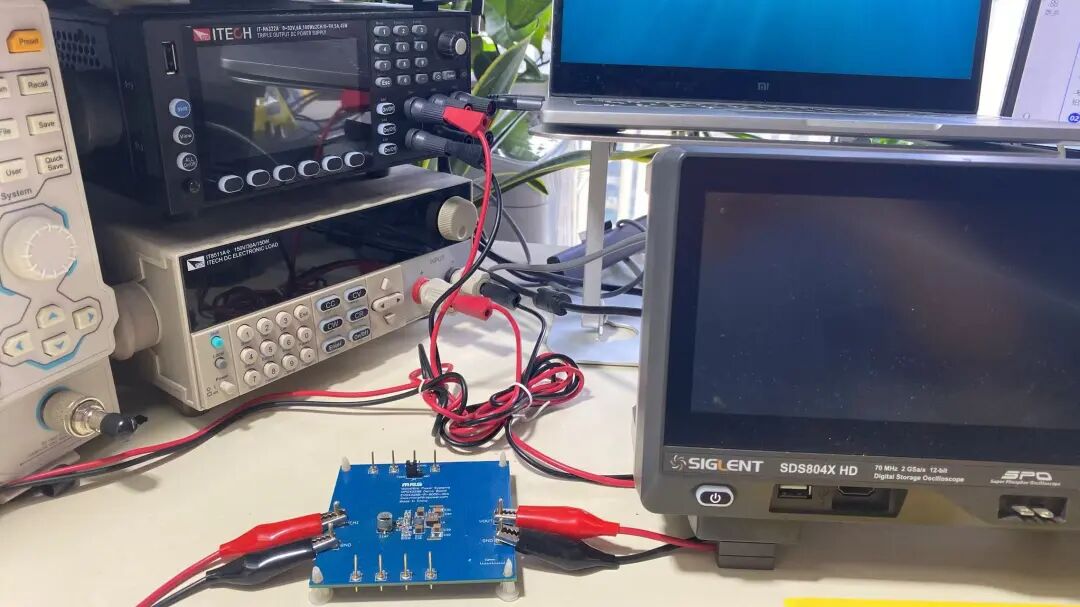

（2）示意圖中Vout的△VLR2對應上面④解釋中的Line Regulation(+)；（3）把△VLR1+△VLR2加起來對應④解釋中的Line Regulation；這只是示意圖，實測波形應該是怎樣的呢？二火想自己搭建環境實測下，畢竟斥巨資購買的可編程電源，得用起來才能體現價值。如上圖，環境搭建挺簡單，就是用可編程電源供電給Demo板的Vin，把電子負載接到Demo板的Vout。電源Vin從6V跳變至12V，跳變時間1ms，保持時間20ms，電子負載設置為5A，Vout設置是5V。上圖即為實際抓取到的波形。起初CH4設置為1V/div時，CH1的Vin在跳變時CH4根本看不出來變化。為了讓波形跳變更為明顯，CH4設置100mV/div，這樣才能看出點變化。我們對上圖做一下標記，黃色部分即為Line Transient，紅色部分即為Line Regulation。再次說明，Line Transient是一個瞬態表現，Line Regulation是一個穩態表現。從紅色部分Vout的電壓波形，其實沒有像示意圖上幅值變化那么明顯。直接在波形上，我們比較難精準地讀出6V時Vout電壓多少，12V時Vout電壓多少。如果要計算Line Regulation的數據，此時就需要用到6位半的高精度萬用表，同時把穩態的時間拉長，便于測試。看完Line Regulation的波形，我們再考慮下為什么會存在Line Regulation？在實際的電路工作過程中，不管是DC-DV還是LDO，輸入電壓Vin不可能是一層不變的，變化才是常態。而Vin輸入變化，Vout輸出是一定會變化嗎？因為閉環環路帶寬有限。所有穩壓電源（LDO、Buck/Boost、反激）依靠反饋環路采樣輸出、對比基準、調節占空比/導通電阻來穩壓。輸入電壓突然變化，反饋環需要花費時間檢測誤差、再去調整驅動；在這短暫反應時間之內，擾動已經傳導到輸出；環路不可能擁有無窮大帶寬，所以輸入擾動一定會漏到輸出。再者，開關電源前饋通路、功率器件本身就存在傳輸通路。以 Buck 為例：Buck 開關管直接把 Vin 斬波，電感只是濾波。即使反饋不動，當 Vin 上升，開關節點 SW 的電壓幅值同步抬高，擾動經由電感?電容通路傳遞到輸出端。
