貼片保險絲選型全攻略：從封裝工藝到安規認證，資深工程師的實戰決策框架

在PCB布局空間日益緊張的今天，貼片保險絲的選型早已不是簡單的參數匹配。本文從封裝尺寸、生產工藝、安規認證到實戰應用四個維度，系統梳理貼片保險絲的核心選型邏輯，幫助工程師在安全性與經濟性之間找到最優解。

一、封裝尺寸：選型的第一步

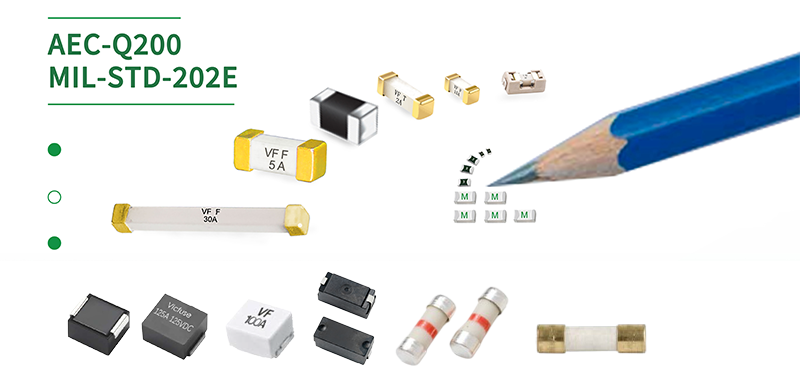

貼片保險絲通常采用回流焊接方式貼裝在PCB板上，充當電路中的安全“保險”角色。目前市場上常見的封裝尺寸涵蓋多個規格，從微型0201到大型4818及1000VAC/DC特殊尺寸系列，工程師可根據板載空間和電流需求靈活選擇。

常規尺寸一覽：

·0402（1.0×0.52mm）25A Max, 32V DC Max。

·0603（1.6×0.8mm）10A Max, 65V DC Max。

·1206（3.1×1.6mm）50A Max, 125V Max。

·2410（6.1×2.6×2.6mm）30A Max, 125V Max。

·4012（10.1×3.12×3.12mm）60A Max, 600V Max。

·4818（12.3×4.45×4.45mm）60A Max, 600V Max。

*其他諸如AI 48VDC電源用的最大200A、1000VAC/DC的特殊尺寸如需要請向Vicfuse洽詢。(http://www.vicfuse.com)

Vicfuse已推出行業領先的超微型貼片保險絲0201系列，尺寸僅為0.60×0.50mm，相當于一粒普通芝麻的1/3大小。該系列采用創新半導體引線鍵合技術，將生產工藝從“物理+化學混合模式”升級為全物理工藝，電流范圍10mA至500mA，額定電壓32VDC，分斷能力達35A，工作溫度范圍-55℃至+125℃，焊盤采用鎳/錫電鍍工藝，存放12個月后仍保持優良可焊性，可完美嵌入高端工業設備、醫療儀器、汽車電子及航空航天等對微型化有嚴苛要求的場景。

此外，市場還有0805（2.1×1.25mm）以及7.3×5.8×4.0mm等特殊尺寸型號，以及Φ3.0×8.4mm和Φ5/Φ6.3mm兩款圓管類貼片保險絲，后兩者可以完全兼容客戶使用的常規尺寸。

*Vicfuse全系列可提供符合無鉛、無鹵、REACH環保產品（2410/4012/4818使用鉛含量大于85%的高溫焊錫屬于RoHS豁免，更具性價比）。

選型要點：封裝尺寸的選擇需綜合評估板載空間、額定電流、額定電壓和回流焊工藝兼容性。一般而言，尺寸越大，電流和電壓承載能力越強，但占板面積也相應增加。工程師應在電氣參數滿足要求的前提下選擇。

二、生產工藝：四大主流技術路線對比

貼片保險絲的生產工藝直接影響其成本、精度、內阻和分斷能力。目前市場主流的四大工藝對比如下：

在車規級應用方面，Vicfuse的1206系列VF437（電流8A-30A，65V DC）和0603系列VF438（電流1A-8A，65V DC）已廣泛應用于BMS系統。同時，Vicfuse還提供VFSMD系列PPTC自恢復保險絲，覆蓋0402至2920尺寸，滿足不同場景的保護需求。

選型要點：工藝選型需要在精度、成本和分斷能力之間做權衡。高精度、低內阻的薄膜工藝適合精密測量電路；LTCC工藝在高功率、高可靠性場景中優勢明顯；PPTC則適用于需要自恢復能力的場合。工程師應根據應用場景的可靠性要求、預算限制和分斷能力需求做出選擇。

三、安規認證：產品出海的“通行證”與車規級門檻

安規認證是貼片保險絲進入不同目標市場的硬性門檻。不同應用領域對應不同的強制性認證和可選認證：

尤其值得注意的是，AEC-Q200認證已成為車載電子產品的剛性準入門檻。該標準由北美汽車電子委員會制定，覆蓋無源器件在極端溫度、振動、濕度等環境下的可靠性驗證。通過AEC-Q200認證的保險絲產品，在耐高溫、抗振動等性能上顯著優于工業級產品。

Vicfuse的AEC-Q200實驗室已獲得UL275A車規級認證，其車規級保險絲和熔斷器全部符合AEC-Q200標準，能在-55℃至150℃的工作環境下穩定運行。工廠通過了BSI：IATF16949、ISO9001、ISO14001及TUV：ISO4500、QC080000有害物質管理體系認證，產品參照MIL-STD-202E軍用標準生產和檢驗，通過了CE、CCC、UL、CUL、TUV、VDE、DEMKO、PSE等安規認證，可實現進口產品的完全替代。

選型要點：安規認證的規劃應提前于產品設計階段。對于車載應用，AEC-Q200是必須跨越的門檻；出口北美需關注UL認證；出口歐盟則需CE/TUV認證。認證不全可能導致產品返工甚至無法上市，造成巨大的時間與成本損失。

四、實戰案例

Vicfuse的電路保護產品已廣泛應用在通信、新能源汽車、光伏儲能和工業控制、航天航空、AI等諸多領域：

案例一：某5G RRU宏基站——48V電源輸入的72V貼片保護設計

在某通信設備客戶的5G RRU宏基站項目中，其48V電源輸入回路上選用了額定60A的貼片保險絲。由于該電源設計波動范圍在36~60V DC，所選保險絲支持高達72V DC的耐壓，有效應對了電源波動和短路沖擊風險。在5G基站BBU與RRU之間的集成分配系統中，此類方案同樣具有參考價值。Vicfuse的VF871系列熔斷器，75VDC額定電壓下分斷能力高達10kA，專為通信設備保護場景設計。

案例二：VF452/VF454系列慢斷陶瓷貼片保險絲——寬電流范圍的多場景適配

Vicfuse推出的VF452/VF454系列為慢斷方形陶瓷表面貼裝保險絲，專注電路過載保護，適配125V、86V多電壓場景，電流覆蓋100mA至30A，分斷能力最高200A。該系列采用慢斷特性（延時熔斷），可耐受電路啟動浪涌電流，滿足消費電子、工業控制等小型化電路需求，尺寸僅6.1×2.6×2.6mm，可兼容自動貼裝工藝，工作溫度-55℃至+125℃，并通過MIL-STD-202G振動、鹽霧、絕緣電阻等嚴苛測試。

五、選型總結與開放討論

綜合來看，貼片保險絲的選型需綜合評估以下要素：

·封裝尺寸——匹配PCB板載空間和回流焊工藝兼容性。Vicfuse提供從0201超微型到大尺寸貼片的全系列封裝選型，2025年最新版產品目錄已涵蓋半導體保護熔斷器、光伏熔斷器、貼片保險絲、PPTC自恢復保險絲等全系列產品。

·額定電流與電壓——覆蓋工作范圍內所有可能的過載與短路場景。Vicfuse提供從毫安級（0201系列低至10mA）到200A 的完整電流覆蓋，電壓范圍涵蓋32V至1000VDC。

·熔斷特性——快熔、慢熔或自恢復。

·安規認證——提前確認目標市場和應用場景的合規要求。Vicfuse產品參照MIL-STD-202E軍用標準生產和檢驗，已獲得CE、TUV、CQC、UL、CUL等全球安規認證（根據產品系列而定）。

·工藝選型——厚膜印刷、薄膜/金屬箔、LTCC或PPTC，取決于特性和分斷能力的優先級。

·品質體系——優先選擇通過IATF16949、ISO9001等國際質量管理體系認證的供應商。Vicfuse不僅通過了BSI: IATF16949、ISO9001、ISO14001和TUV: ISO45001、QC080000有害物質管理體系認證，更實現全面符合RoHS、REACH、無鉛、無鹵環保指令要求。

·長期可靠性、售后服務——車用及其他高端用戶，供應商提供長達30年的服務至關重要，Vicfuse的貼片保險絲質量、服務已經過市場長期驗證，并可完全替代進口產品。

關于威可特：作為中國高質量電力電子電路過電流、過電壓、過熱保護產品制造商，Vicfuse（威可特）自1999年成立以來，秉持“匠心、匠人、匠品”的理念，潛心致力于電路安全保護產品的研發、生產和銷售，產品在諸多領域均有不俗的表現。（www.vicfuse.com）

最后，向各位電子工程師提出一個開放式問題： 在做車載或通信設備項目的過流保護設計時，遇到過哪些選型難題或技術瓶頸？例如高壓平臺（400V/800V）下貼片保險絲的分斷能力不足、小型化趨勢下的散熱問題，或是AEC-Q200認證產品的選型局限性？歡迎在評論區分享你的經驗與心得。
