流片Tape in/Out是什么意思? NVIDIA 5nm RTX 40系列顯卡明年臺積電流片

業內人士@手機晶片達人 爆料稱，NVIDIA的5nm芯片準備Tape Out（流片），明年第二季度在臺積電Wafer Out。

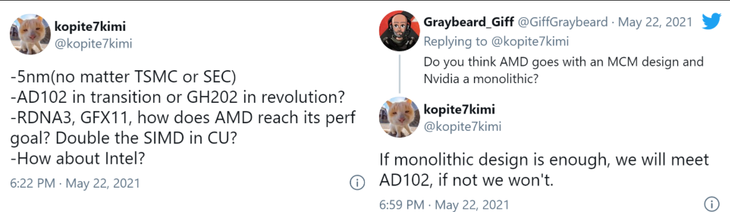

近日有名為 @Greymon55 的爆料者在推特透露了新顯卡的一些信息。他表示，英偉達RTX 40系列已經研發完成，不會大改，代號確定是“Ada Lovelac”，旗艦級的核心代號為。

除此之外，爆料者還表示英偉達新一代GPU“100%確認將采用臺積5nm工藝”，但是不確定是N5工藝還是最先進的N5P工藝。

Tape Out代表設計完成，Wafer Out代表晶圓測試出片，也就是可以大規模投產的信號。

上述說法與此前海外達人greymon55的情報基本吻合，不過他強調AD102核心最快年底流片，最快明年中旬啟動量產。相較而言，從時間點盤點，手機晶片達人的說法更合常理。

就目前信息來看，NVIDIA新一代GPU主要劃分兩款，服務器級的代號Hooper，游戲卡RTX 40系列代號Ada Lovelace（阿達·洛芙萊斯），詩人拜倫唯一合法的女兒，第一位計算機科學家，編寫了歷史上第一個計算機程序，人稱“數字女王”。傳聞AD102核心預計集成多達18432顆CUDA核心，比安培架構GA102增幅超71%，如果工藝升級到5nm/6nm，加之Tensor/RT單元密度增加等，RTX 4090/4080性能翻番誠然可期。

流片小科普：

有點英語基礎的朋友對tape不陌生，它最常見的用法是磁帶，那么在芯片設計生產中緣何有這么個詞匯亂入？原來，很多年前，設計數據是寫在磁帶里傳給工廠，寫入的過程叫做tape in，工廠讀取的過程叫tape out，早期設計師們使用磁帶機記錄設計數據，并將磁帶交給代工廠進行實物生產，現在技術先進不需要磁帶了，相關傳統保留下來，該名詞因此而被沿用下來。

流片顧名思義是通過一系列工藝步驟在流水線上制造芯片，是集成電路設計過程中的最后階段必經的一個過程。在集成電路設計領域，“流片”指的是“試生產”，就是說設計完電路以后，先生產幾片、幾十片，供驗證工藝和測試用。當一個集成電路設計完成后，除了設計過程必須進行各種仿真及檢查之外，為了測試集成電路設計是否成功，必須進行流片，即從一個電路圖到一塊物理芯片，檢驗每一個工藝步驟是否可行，檢驗電路是否具備我們所要的性能和功能。如果流片成功，就可以大規模地制造芯片；反之，就需要找出其中的原因，并進行相應的修改和優化設計。
