iPhone14將加入潛望式多倍變焦鏡頭（詳解其原理、區別及優缺點）

現在智能手機拍照是出神入化，普通光照環境下能拍出好照片越來越不足為奇，從微距變焦上拍螞蟻到天上拍星星月亮太陽，手機拍照場景上天入地，安卓旗艦機采用潛望式變焦鏡頭開始變得無所不能。iPhone手機的拍照曾經在很長一段時間里被視為智能手機的標桿，蘋果拍照技術已疲軟，大家對下一代的iPhone有哪些期待？

據媒體報道，供應商LG Innotek正在為蘋果研制潛望式多倍變焦鏡頭，預計最快2022年或者2023年應用在iPhone產品上。蘋果的競爭對手三星在去年1月發布的Galaxy S20系列上首次采用潛望式變焦鏡頭，不過，三星的核心技術來自收購的以色列公司Core Photonics。

當然，包括華為、小米、OPPO等在內的國產安卓旗艦，不少早已用上相關鏡頭。

今年的iPhone 13系列，盡管CMOS有所升級、鏡頭模組也都變大了，但光學變焦最高仍只有3倍（光學變焦范圍6倍），數碼變焦最高15倍，比起安卓的100倍等存在相當差距。

另外，潛望式鏡頭的加入勢必也將使得iPhone背部造型發生變化調整，配合正面傳言的挖孔屏，感覺要徹底煥然一新了。

潛望式變焦到底是什么意思？

潛望鏡式變焦鏡頭俗稱內變焦鏡頭，就是通?？吹降溺R頭變焦時沒有鏡筒再延伸出來一截。潛望式的原理就是用一個全反射棱鏡把光線轉90度，把原來前后調整焦距變成上下調整。

潛望式變焦攝像頭的原理

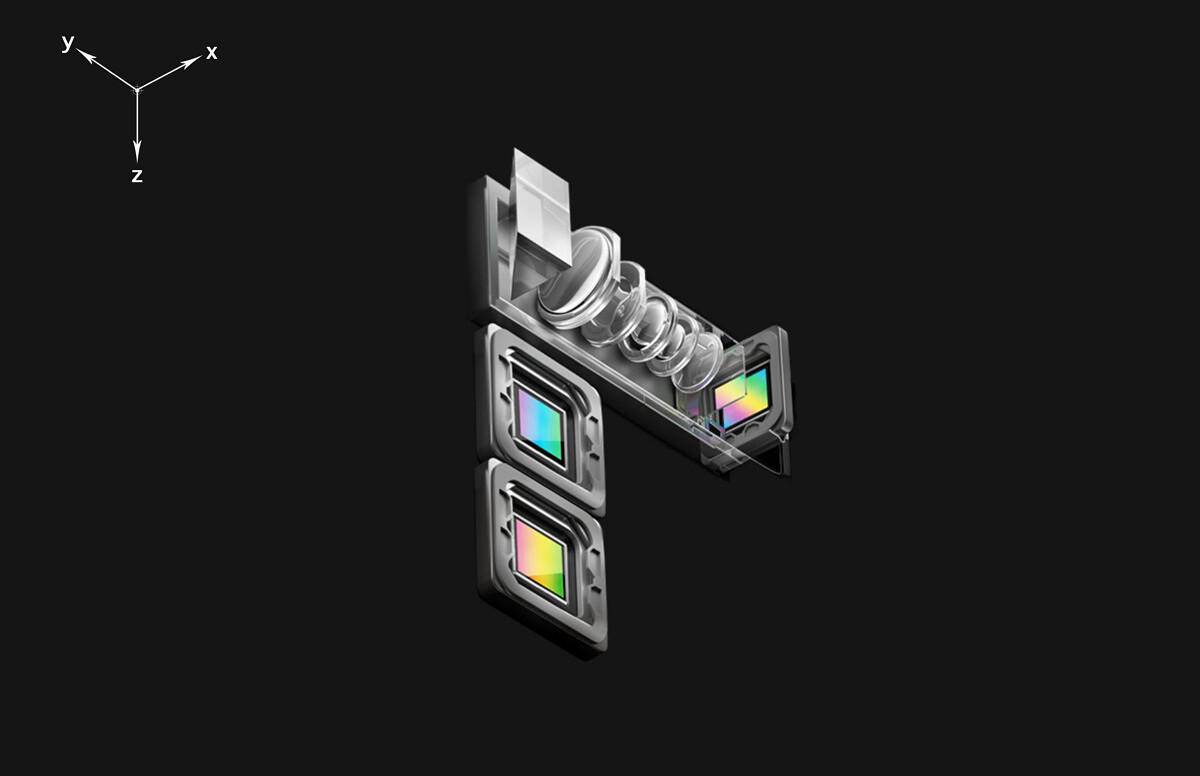

為了理解潛望鏡在手機相機模塊中的作用，我們可以按上圖所示，將智能手機以X、Y和Z坐標代表不同的軸進行三維排列。智能手機與屏幕平躺在YZ平面上，而其厚度可以沿X軸測量。傳統的攝像頭傳感器和連接的鏡頭也位于YZ平面上，垂直于Z軸。但在使用潛望式鏡頭的情況下，傳感器和鏡頭位于XZ平面上，并于Y軸成直角相交。在相機傳感器對面，有一個棱鏡，可以改變垂直于傳感器的光線方向，直角棱鏡采用的是方形或矩形切口而不是傳統的圓形切口。

光線從潛望式變焦鏡頭的矩形切口進入，以直角折射，然后通過鏡頭到達傳感器。為了確保用5倍或10倍變焦拍攝的圖像清晰，潛望式變焦鏡頭配備了自動對焦支持。其中鏡頭向前或向后移動，以對傳感器遠處的物體進行對焦。

此外，在5倍或更高的變焦下，即使是細微的震動也會被放大，將導致畫面不穩。為了避免這種偏移，潛望式變焦鏡頭內置了OIS或光學防抖功能，它可以讓棱鏡沿著多個軸線自由移動，以抵抗重力變化。

通過將鏡頭與直角棱鏡垂直于相機切口排列，智能手機廠商可以節省大量空間。而在單反相機中，潛望鏡設計也能利用鏡面或棱鏡來反射或折射從相機鏡頭到光學取景器的光線。雖然單反相機內的潛望鏡和智能手機上的潛望式變焦鏡頭之間沒有直接關系，但我們或許可以猜測后者的靈感來源于前者。

潛望式鏡頭和長焦鏡頭有什么區別？

它們的區別分別是：潛望式鏡頭潛望式鏡頭，別稱“內變焦”鏡頭，是指光學變焦是在機身內部完成。長焦鏡頭：長焦距鏡頭是指比標準鏡頭的焦距長的攝影鏡頭。長焦距鏡頭分為普通遠攝鏡頭和超遠攝鏡頭兩類。

潛望式鏡頭有什么優缺點？

潛望式鏡頭最大的優點是厚度不會改變，因此常見于卡片機，鏡頭進會的可能性也大大減小。

但缺點也是明顯的：鏡片越大，鑄造越難，價格越高。鏡頭也更容易損壞。

第一，潛望式鏡頭占據了大量手機內部空間，同樣體積的手機，裝有潛望鏡頭的手機需要在電池、散熱等方面有所犧牲；

第二，由于反射棱鏡的存在，潛望式鏡頭影響光線的射入量，光線強度在棱鏡反射時候會出現較大成都衰減。因此，同樣的傳感器，潛望式鏡頭在暗光下性能相對較差；

第三，由于潛望鏡式鏡頭的感光元器件的安裝方式與之前不同，導致潛望式鏡頭后的圖像傳感器尺寸較小。潛望式鏡頭后的傳感器，無法大于手機本身的厚度。
