英特爾Intel 7工藝CPU Alder Lake 12代酷睿詳情:上市售價、架構技術、型號規格、性能

隨著12代酷睿臺式機處理器（i5、i7、i9三種不同等級的K與KF系列）正式發布，英特爾也終于公布了P核以及E核的具體性能，該處理器采用10納米工藝制程，并基于Alder Lake架構。英特爾聲稱不僅開發了最好的游戲處理器，而且還縮小了與 AMD 的整體性能差距，甚至與其頂級 16 核芯片相比。“Alder Lake”是英特爾第一個用于臺式機的混合內核架構，8 個“性能”內核與 8 個“高效”內核相鄰，其配置與 Arm big.LITTLE 不同。

1、架構技術概述

Alder Lake 12代酷睿是第一款采用Intel 7制程工藝的桌面處理器，也就是10nm Enhanced SpuerFin，同時也是第一款采用混合架構設計的x86桌面處理器，還用上了全新設計的Golden Cove CPU微架構，再加上首發支持DDR5內存、PCIe 5.0標準，整體實力實現了巨大的飛躍。

說它是Intel最近十年最具革命性的處理器產品，也不為過。

12代酷睿設計了兩種CPU核心，一個是性能核(P核)，一個是能效核(E核)。

很多人習慣性地稱之為大小核，但是Intel強調，這和智能手機上傳統的big.LITTLE大小核架構截然不同，因為大小核里的小核是為了節能省電，12代酷睿里的E核則是為了強化多核性能，單純來看它的性能依然是相當高的。

P核的設計更傳統，是酷睿家族的延續，針對單線程、輕線程性能而優化，適合較高負載的游戲、生產力應用，在桌面產品P1系列中最多8個，P2系列中最多6個。

E核的設計則更接近Atom凌動家族，這對多線程性能優化，并盡可能減少對前臺任務管理的影響，在桌面產品P1系列中最多8個，P系列中則沒有。

需要注意的是，P核支持超線程，E核則不支持，比如說i9-12900K 8個P核、8個E核，線程總數是20個。

兩種核心的并存，也改變了緩存體系。

P核每個核心有自己獨立的1.25MB二級緩存(11代只有0.5MB)，合計最多10MB。

E核每四個核心一組，共享2MB二級緩存，合計最多4MB。

所有P核、E核共享三級緩存，最多容量30MB，對比11代的16MB幾乎翻了一番。

為了合理分配、調度兩種核心，Intel特別設計了Intel Thread Director(線程調度器)，并且與Windows 11深度結合，確保不同的負載在不同的條件下分配給最合適的核心。

12代酷睿硬件集成了微控制器，以納秒級的精度監視每個線程的運行時指令，實時反饋給操作系統進行最合適的分派調度，同時根據散熱設計、運行環境、功耗設定等進行動態的適應性調整，而這一切都無需用戶干預。

舉例來說，開始使用Adobe Premiere Pro在前臺進行視頻轉碼，當然都走P核，然后你又打開Adobe Lightroom編輯照片，視頻轉碼就會轉入后臺交給E核繼續執行，P核則接手照片編輯。

Intel宣稱，這套機制配合其他改進，可以帶來多達47％的性能提升。

當然，如果一款軟件要充分釋放混合架構的效率，達到性能最大化，需要開發者進行針對性的調整和優化，但即便不做任何優化，12代酷睿本身結合Windows 11也可以確保正常運行。

12代酷睿是一套靈活可擴展的架構，設計了三種封裝方式，針對不同領域。

其中，桌面上是獨立封裝的LGA1700，長寬尺寸45×37.5mm，最多8+8 16核心，32單元核顯。

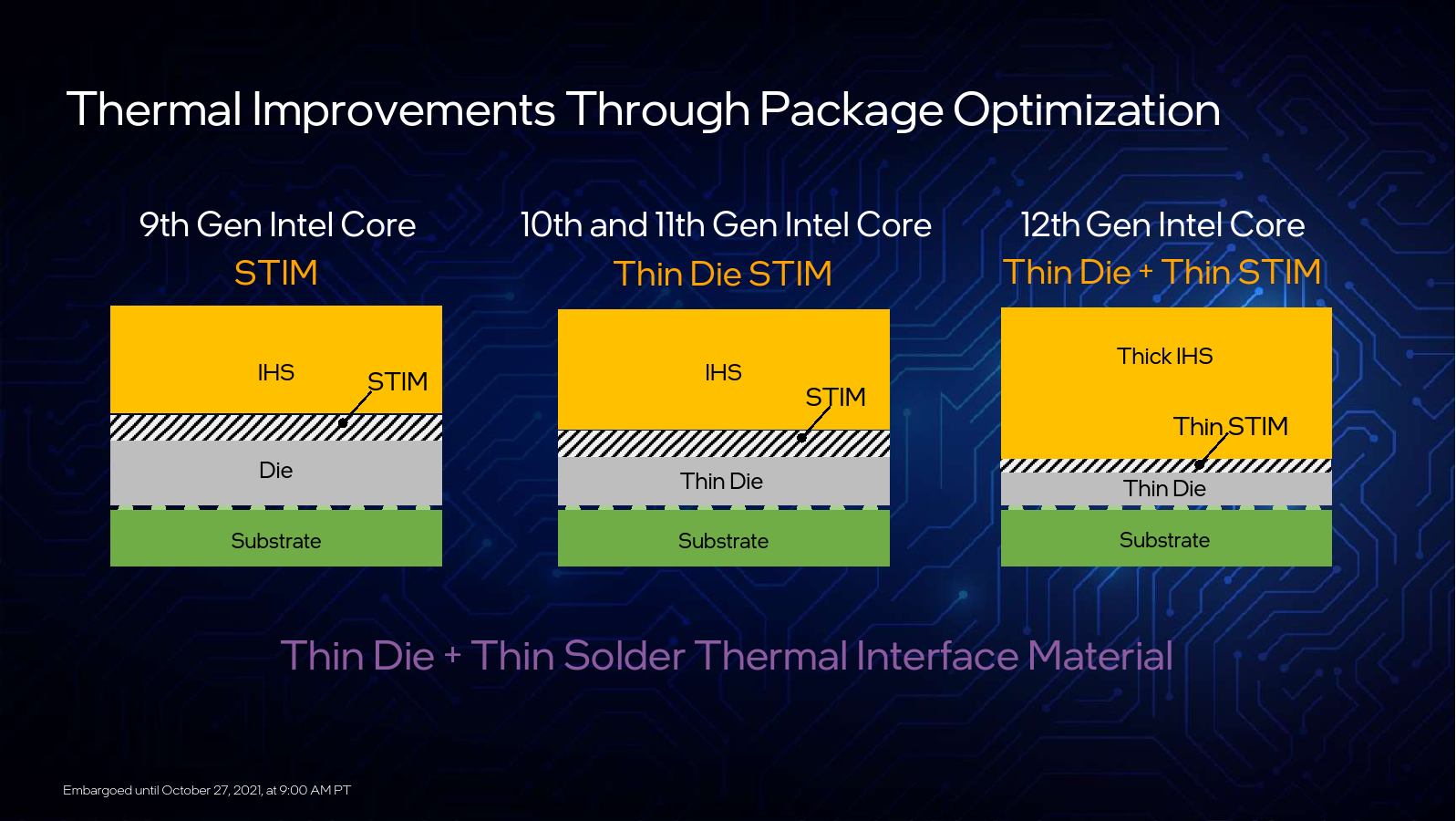

內部封裝接口也有所變化，整體高度基本不變的情況下，STIM散熱硅脂、Die芯片都更薄了，IHS散熱頂蓋則更厚了，可以大大改進散熱能力。

移動端是BGA Type3整合封裝，三圍尺寸52×25×1.3mm，最多6+8 14核心，96單元核顯。

針對超低功耗領域則是BGA Type4 HDI整合封裝，尺寸僅為28.5×19×1.1mm，最多2+8 10核心，96單元核顯，TDP低至9W。

內存支持DDR5-4800、DDR4-3200，擴展連接支持16條PCIe 5.0、4條PCIe 4.0，Wi-Fi 6E，Thunderbolt 4，這些就不贅述了。

2、型號規格

12代酷睿桌面版首發六款型號，都是K/KF系列解鎖版，適合高端用戶、超頻玩家。

旗艦型號是i9-12900K、i9-12900KF，8P+8E 16核心、24線程，集成14MB二級緩存、30MB三級緩存。

P核基準頻率3.2GHz，睿頻最高5.1GHz，睿頻Max 3.0加速最高5.2GHz。E核基準頻率2.4GHz，睿頻最高3.9GHz。

i7-12700K、i7-12700KF 8P+4E 12核心20線程，集成12MB二級緩存、25MB三級緩存。

P核基準頻率提高到3.6GHz，睿頻、睿頻Max 3.0最高加速分別將至4.9GHz、5.0GHz。E核基準頻率提高到2.7GHz，睿頻最高則降至3.8GHz。

i5-12600K、i5-12600KF更加主流化，6P+4E 10核心16線程，集成9.5MB二級緩存、20MB三級緩存。

P核基準頻率進一步來到3.7GHz，睿頻加速最高4.9GHz，不支持睿頻Max 3.0。E核基準頻率達到2.8GHz，睿頻最高來到3.7GHz。

三款K型號統一集成UHD 770核芯顯卡，32單元。三款KF型號自然沒有核心。

內存支持一樣，六款型號都是雙通道DDR5-4800、DDR4-3200，最大容量128GB。

熱設計功耗統一為125W，但是Intel這次定義了新的最大加速功耗(Maximum Turbo Power)，類似之前的PL2狀態，但是可以長時間持續保持，具體為i9-12900K/KF 241W、i7-12700K/KF 190W、i5-12600K/KF 150W，分別比TDP高出93％、52％、20％。

同時，TDP依然等于PL1，而且在穩定超頻環境下，可以做到PL1=PL2，比如說i9-12900K可以一直穩定跑在241W的功耗之下，這就是最大加速功耗。

3、性能

說了半天，大家肯定不耐煩了，性能跑分到底如何？

實測數據還要到11月4日21點才能分享給大家，這里先看看Intel官方的數據。

P核用了新的Golden Cove架構，官方宣稱在同樣的3.3GHz頻率下，對比11代酷睿的Cypress Cove架構，IPC(每時鐘周期指令數)平均提升達19％，可以粗略地理解為同頻性能提升幅度。

單核性能方面，同頻對比10代酷睿，P核、E核分別高出28％、1％，而對比11代酷睿，P核可以高出14％，E核則要落后10％。

換言之，E核還真不是什么小核，它的性能甚至已經超過了10代酷睿。

多核性能方面，241W峰值功耗的i9-12900K，對比250W峰值功耗的i9-11900K，在略微省電一些的前提下，性能高出足足50％，這才是混合架構的最大威力。

i9-12900K即使功耗降到125W，也就是i9-11900K峰值的一般，多核性能也依然高出30％，而在降到65W之后，仍然可以持平，也就是以四分之一的功耗獲得了同樣的多核性能。

游戲性能方面，1080p分辨率下綜合幅度達到了13％，《英雄聯盟》這樣的網游甚至超過了40％。

那么對比競品呢？i9-12900K面對銳龍9 5950X，Intel承認部分游戲確實稍有落后，也有的持平，但絕大部分都明顯領先，最高幅度超過30％。

當然，兩家內存不一樣，Intel這邊是DDR5-4800，AMD這邊是DDR4-3200。

按照Intel的說法，DDR5-4800相比于DDR4-3200，游戲性能大部分時候都是領先的，不過幅度并不太大，普遍不超過5％。

內容創作方面，i9-12900K相比于i9-11900K性能提升更為可觀，混合架構高效率支持下，加速幅度可以輕松打到30％以上，甚至翻一番！

最后是i9-12900K、i9-11900K對比的一些優勢項目，比如照片編輯性能提升36％，視頻編輯性能提升32％，3D建模性能提升37％，多幀渲染速度提升100％！

4、價格與上市

值得一提的是，12代酷睿的價格并不便宜，6款處理器價格從264美元-589美元不等，比現有產品普遍漲價了10-50美元不等。

官方起售價分別為i9-12900K 589美元、i9-12900KF 564美元、i7-12700K 409美元、i7-12700KF 384美元、i5-12600K 289美元、i5-12600KF 264美元。

現已開始接受預訂，11月4日21點起全球上市，預計到今年底交付數十萬顆，到明年3月底交付超過200萬顆。   Intel還透露，會在明年初向OEM廠商交付12代酷睿中的28款新型號，涵蓋桌面、移動、商用版本。
