常用電子元器件的識別圖解

電阻在電路中用“R”加數字表示，如：R13表示編號為13的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。

電阻器的符號

參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐 （MΩ）等。換算方法是：1兆歐=1000千歐=1000000歐 電阻的參數標注方 法有3種，即直標法、色標法和數標法。

1MΩ=1000KΩ=1000000Ω?

數標法主要用于貼片等小體積的電路，如：103 表示10000Ω?（10后面加3個0）也就是10K

貼片電阻識別

?

色環標注法使用最多，現舉例如下：?
碳質電阻和一些1/8瓦碳膜電阻的阻值和誤差用色環表示。在電阻上有三道或者四道色環。靠近電阻端的是第一道色環，其余順次是二、三、四道色環，如圖1所示。第一道色環表示阻值的最大一位數字，第二道色環表示第二位數字，第三道色環表示阻值未應該有幾個零。第四道色環表示阻值的誤差。色環顏色所代表的數字或者意義見表1。

色環電阻器的表示方法

表1 色環顏色所代表的數字或意義

比如有一個碳質電阻，它有四道色環，順序是紅、黑、紅、金。這個電阻的阻值就是2000歐，誤差是±5%。如下圖。

紅、黑、紅、金。阻值是2000歐=2k

雙比如有一個碳質電阻，它有棕、綠、黑三道色環，它的阻值就是15歐，誤差是±20%。

色環電阻是應用于各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便于檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：

技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。

技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。

技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×10000=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×1Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。

二、電容

1、電容在電路中一般用“C”加數字表示（如C223表示編號為223的電容）。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

電路板上的電容器

電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。
容抗XC=1/2πf c (f表示交流信號的頻率，C表示電容容量)
電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V 容量小的電容其容量值在電容上用字母表示或數字表示。
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、電容容量誤差表

如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%。

104瓷片電容器

4、故障特點?
在實際維修中，電容器的故障主要表現為：
（1）引腳腐蝕致斷的開路故障。
（2）脫焊和虛焊的開路故障。
（3）漏液后造成容量小或開路故障。
（4）漏電、嚴重漏電和擊穿故障。

三、晶體二極管

晶體二極管在電路中常用“D”加數字表示，如：D７表示編號為７的二極管。

二極管在電路中的表示方法

1、作用：二極管的主要特性是單向導電性，也就是在正向電壓的作用下，導通電阻很小；而在反向電壓作用下導通電阻極大或無窮大。正因為二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。

晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。?

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

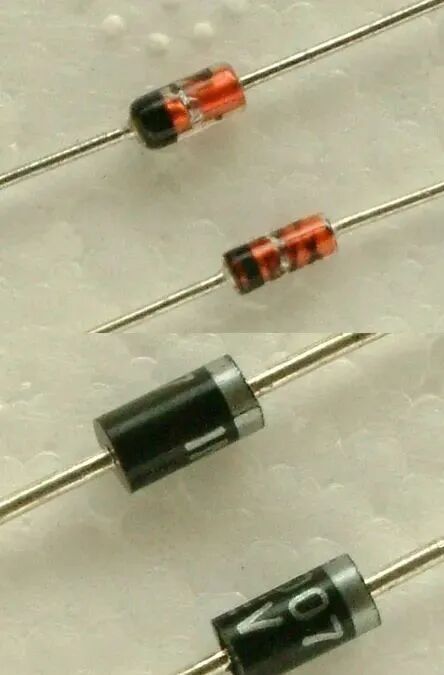

二極管的識別

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向導通阻值，這與指針式萬用表的表筆接法剛好相反。

幾乎在所有的電子電路中，都要用到半導體二極管，它在許多的電路中起著重要的作用，它是誕生最早的半導體器件之一，其應用也非常廣泛。

二極管的工作原理?

晶體二極管為一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于p-n 結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。?

當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。?

當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。?

當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。?

二極管的類型?
二極管種類有很多，按照所用的半導體材料，可分為鍺二極管（Ge管）和硅二極管（Si管）。根據其不同用途，可分為檢波二極管、整流二極管、穩壓二極管、開關二極管等。按照管芯結構，又可分為點接觸型二極管、面接觸型二極管及平面型二極管。

點接觸型二極管是用一根很細的金屬絲壓在光潔的半導體晶片表面，通以脈沖電流，使觸絲一端與晶片牢固地燒結在一起，形成一個“PN結”。由于是點接觸，只允許通過較小的電流（不超過幾十毫安），適用于高頻小電流電路，如收音機的檢波等。?

面接觸型二極管的“PN結”面積較大，允許通過較大的電流（幾安到幾十安），主要用于把交流電變換成直流電的“整流”電路中。?
平面型二極管是一種特制的硅二極管，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及高頻電路中。?

二極管的導電特性?

二極管最重要的特性就是單方向導電性。在電路中，電流只能從二極管的正極流入，負極流出。下面通過簡單的實驗說明二極管的正向特性和反向特性。?

正向特性

在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。?

反向特性?

在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止狀態，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向導電特性，這種狀態稱為二極管的擊穿。?

二極管的主要參數?

用來表示二極管的性能好壞和適用范圍的技術指標，稱為二極管的參數。不同類型的二極管有不同的特性參數。對初學者而言，必須了解以下幾個主要參數：?

1、額定正向工作電流?
是指二極管長期連續工作時允許通過的最大正向電流值。因為電流通過管子時會使管芯發熱，溫度上升，溫度超過容許限度（硅管為140左右，鍺管為90左右）時，就會使管芯過熱而損壞。所以，二極管使用中不要超過二極管額定正向工作電流值。例如，常用的IN4001－4007型鍺二極管的額定正向工作電流為1A。?

2、最高反向工作電壓?
加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向導電能力。為了保證使用安全，規定了最高反向工作電壓值。例如，IN4001二極管反向耐壓為50V，IN4007反向耐壓為1000V。?

3、反向電流?
反向電流是指二極管在規定的溫度和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向導電性能越好。值得注意的是反向電流與溫度有著密切的關系，大約溫度每升高10，反向電流增大一倍。例如2AP1型鍺二極管，在25時反向電流若為250uA，溫度升高到35，反向電流將上升到500uA，依此類推，在75時，它的反向電流已達8mA，不僅失去了單方向導電特性，還會使管子過熱而損壞。又如，2CP10型硅二極管，25時反向電流僅為5uA，溫度升高到75時，反向電流也不過160uA。故硅二極管比鍺二極管在高溫下具有較好的穩定性。?

測試二極管的好壞?

初學者在業余條件下可以使用萬用表測試二極管性能的好壞。測試前先把萬用表的轉換開關撥到歐姆檔的RX1K檔位（注意不要使用RX1檔，以免電流過大燒壞二極管），再將紅、黑兩根表筆短路，進行歐姆調零。?

1、正向特性測試?

把萬用表的黑表筆（表內正極）搭觸二極管的正極，，紅表筆（表內負極）搭觸二極管的負極。若表針不擺到0值而是停在標度盤的中間，這時的阻值就是二極管的正向電阻，一般正向電阻越小越好。若正向電阻為0值，說明管芯短路損壞，若正向電阻接近無窮大值，說明管芯斷路。短路和斷路的管子都不能使用。?

2、反向特性測試?
把萬且表的紅表筆搭觸二極管的正極，黑表筆搭觸二極管的負極，若表針指在無窮大值或接近無窮大值，管子就是合格的。?

二極管的應用?

1、整流二極管?
利用二極管單向導電性，可以把方向交替變化的交流電變換成單一方向的脈動直流電。?
2、開關元件?
二極管在正向電壓作用下電阻很小，處于導通狀態，相當于一只接通的開關；在反向電壓作用下，電阻很大，處于截止狀態，如同一只斷開的開關。利用二極管的開關特性，可以組成各種邏輯電路。?
3、限幅元件?
二極管正向導通后，它的正向壓降基本保持不變（硅管為0.7V，鍺管為0.3V）。利用這一特性，在電路中作為限幅元件，可以把信號幅度限制在一定范圍內。?
4、繼流二極管?
在開關電源的電感中和繼電器等感性負載中起繼流作用。?
5、檢波二極管?
在收音機中起檢波作用。?
6、變容二極管?
使用于電視機的高頻頭中。

四、電感

電感在電路中常用“L”加數字表示，如：L3表示編號為3的電感。

電路板上的電感器

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。

直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。?
電感的基本單位為：亨（H） 換算單位有：1H=103mH=106uH。

五、晶體三極管

晶體三極管在電路中常用“Q”加數字表示，如：Q1表示編號為1的三極管。

電路板上的三極管

?

1、特點：晶體三極管（簡稱三極管）是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。
常用的PNP型三極管有：9012、9015等型號；NPN型三極管有：9011、9012、9013、9014、9018、等型號。

2、晶體三極管主要用于放大電路中起放大作用，?
應用 多級放大器中間級，低頻放大 輸入級、輸出級或作阻抗匹配用高頻或寬頻帶電路及恒流源電路。

3、晶體三極管的識別

圖1-2
