微機電系統（MEMS）和納機電系統（NEMS）諧振器通常以高品質因數在大振幅下工作，并具有各種非線性模態耦合的高模態密度，因此可以表現出豐富的非線性動力學行為。這些效應受內部諧振條件以及模態耦合系數強度的顯著影響。一方面，強非線性耦合引起了學術界的興趣，并有望帶來新的器件概念；另一方面，它們有可能干擾基于線性系統行為的工業器件（例如MEMS陀螺儀和MEMS微鏡）的正常工作。無論哪種情況，通過設計優化耦合系數無疑都是有益的。非線性模態耦合的一個主要來源是幾何非線性。
據麥姆斯咨詢報道，近日，羅伯特·博世（Robert Bosch）和慕尼黑工業大學（Technical University of Munich）的研究人員組成的團隊提出了一種基于節點的形狀優化方法，用于調整MEMS陀螺儀的幾何非線性3-wave模態耦合系數。結果表明，通過形狀優化，單個耦合系數可以在幾個數量級范圍內進行調整，同時滿足器件在可制造性和可操作性方面的典型約束。優化后的設計包含了一些直覺上難以預見的幾何特征，遠超經驗豐富的MEMS或NEMS設計師可能想到的方案。因此，該工作展示了形狀優化方法在定制MEMS和NEMS諧振器的復雜非線性動力學特性方面的強大作用。上述研究成果以“Shape optimization of geometrically nonlinear modal coupling coefficients: an application to MEMS gyroscopes”為題發表于Scientific Reports期刊。
模態耦合系數的形狀優化
研究人員概述了所采用的形狀優化方法，特別關注特征向量相關函數的靈敏度分析，例如3-wave耦合系數。為此，引入了伴隨法（Adjoint Method）。
研究人員將基于節點的形狀優化應用于沿z方向擠出的幾何體。為此，引入了參數pj，該參數使幾何體的外部節點沿著xy平面中的曲面法線移動。設計參數被收集在一個向量p中。為了避免優化設計中的突變，這些參數被定義為也以線性衰減的方式拖動相鄰節點。本質上，每個參數pj對應于幾何體的一個外部節點。增大pj的值將使相應的節點以及一些相鄰的節點沿xy平面中幾何體的曲面法線移動。通過這種方式，擠出幾何體的形狀可以以參數化的方式變化，并且可以解析地計算出相對于這種形狀變化的梯度。
優化問題通常是非線性的，需要迭代求解過程。目的是找到參數集P，該參數集修改幾何體的形狀以滿足所有指定的約束。因此，優化循環從對當前設計進行模態分析開始。隨后，對目標函數和約束進行評估，并計算其相對于設計參數的靈敏度。然后，采用移動漸近線（MMA）的方法來解決非線性優化問題，并提供一組更新后的設計參數。最后，將這些設計參數應用于調整節點坐標的位置，從而獲得更新后的設計。重復這些步驟，直至所有約束均得到滿足。
形狀優化方法應用于MEMS陀螺儀
研究人員以MEMS陀螺儀為例演示其提出的優化方法。
MEMS陀螺儀模型

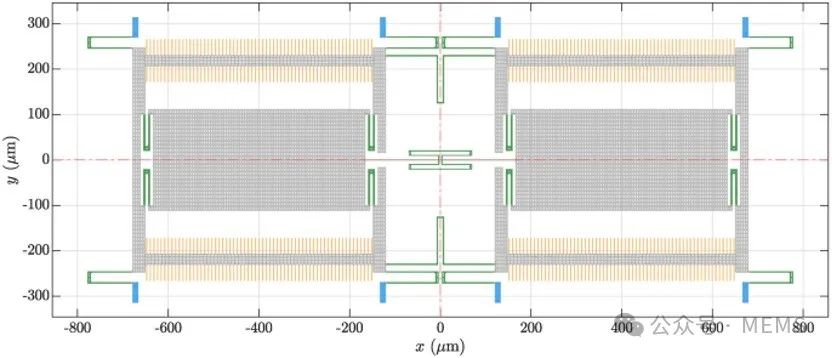

圖1描繪了MEMS陀螺儀初始設計的俯視圖。研究人員假設整個機械結構由線性各向同性多晶硅構成。該設計在xy平面上表現出四分之一的對稱性。在圖1中，襯底錨固件以藍色表示，彈簧結構以綠色表示，梳狀驅動電極以橙色表示。圖2顯示了與初始設計相關的幾個本征模態。
圖1 單軸MEMS陀螺儀初始設計的俯視圖

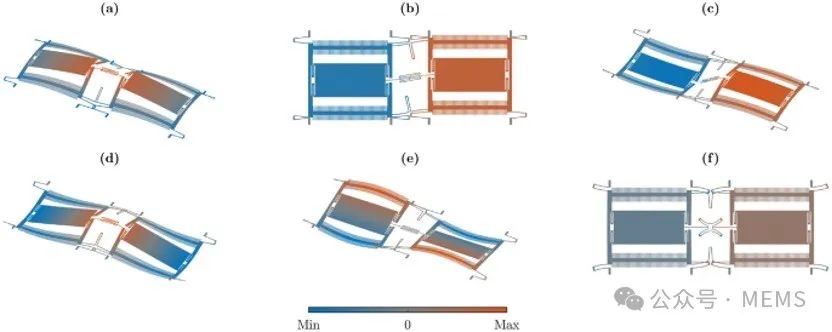

圖2 MEMS陀螺儀初始設計的模態
優化策略
通過兩種不同的優化策略展示幾何非線性3-wave耦合系數的形狀優化。兩種優化均將在圖1所示的MEMS陀螺儀上進行，研究人員將基于節點的形狀優化方法應用于陀螺儀的彈簧結構部分。第一種優化策略的目標是將驅動模態與兩個寄生模態之間的兩種幾何非線性3-wave耦合降低1000倍。與第一種優化相反，第二種優化策略將展示幾何非線性3-wave效應的增強。研究人員將強制執行1:2內部諧振，并將相應的耦合系數提高250倍。

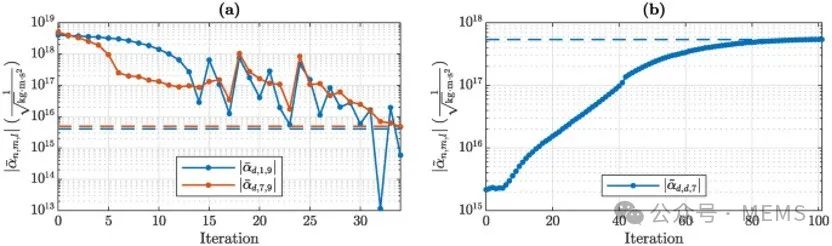

圖3 優化過程中優化的3-wave耦合系數的歷史

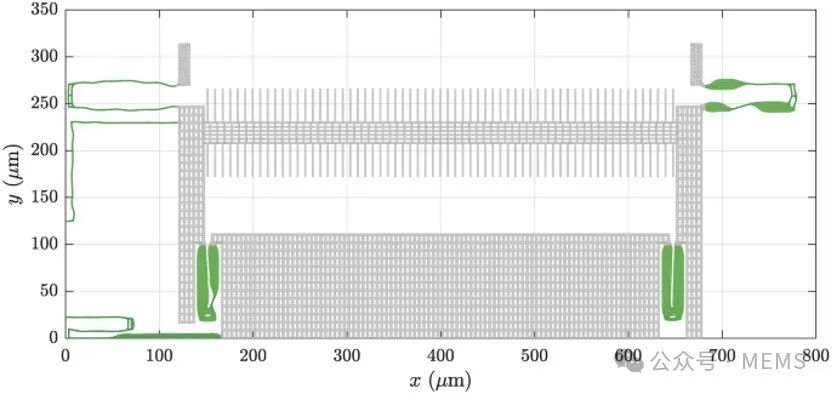

圖4 根據第一種策略優化的MEMS陀螺儀的四分之一模型

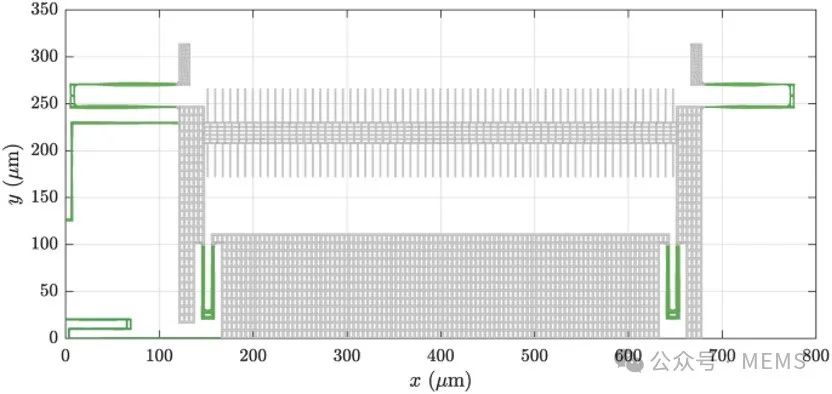

圖5 根據第二種策略優化的MEMS陀螺儀的四分之一模型
與增強初始較小的3-wave耦合系數相比，降低初始較大的3-wave耦合系數所需的迭代次數和設計更改更少。在這兩種優化中，研究人員發現了一些直觀上難以預見的設計變更，這些變更對優化后的3-wave耦合系數產生了顯著影響。這證實了基于梯度的形狀優化在調整幾何非線性模態耦合方面的有用性，無需手動調整拓撲結構。
為了研究優化設計對制造公差的敏感性，研究人員還計算了初始設計和優化設計在膨脹和腐蝕幾何體下的耦合系數。

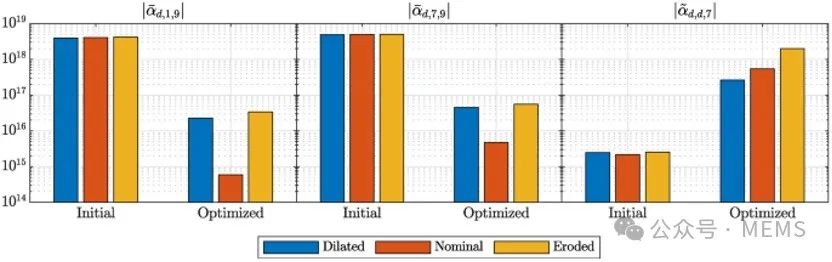

圖6 初始和優化設計中3-wave耦合系數對工藝變化的依賴性
小結
綜上所述，這項研究開發了一種基于節點的幾何非線性3-wave耦合系數形狀優化架構，并將其應用于MEMS陀螺儀的設計。結果表明，通過所提出的方法，3-wave耦合系數可以增強或降低幾個數量級，同時滿足可制造性約束和本征頻率約束。平面內、平面外和扭轉模態之間的3-wave耦合系數可以通過非常細微的設計改動降低3個數量級。導致平面內和平面外模態之間1:2內部諧振的3-wave耦合系數可以增強250倍，同時滿足相應的諧振條件。此外，即使存在制造誤差，優化后的耦合系數仍比初始值小或大兩個數量級左右。研究結果凸顯了形狀優化作為一種強大設計工具的價值，既適用于利用非線性效應的MEMS和NEMS諧振器應用，也適用于因非線性效應而產生寄生影響的應用。
