微尺度執行器是智能微機電系統（MEMS）、微流控芯片、生物醫學微機器人和片上智能系統中的核心功能單元。隨著應用場景從簡單環境走向復雜、動態、異質微環境，傳統單一驅動模式的微執行器已難以同時滿足“環境感知”和“遠程可控運動”的需求。例如，在微流控或生物醫學場景中，器件既需要識別局部化學環境變化，又需要在外部信號作用下完成旋轉、攪拌、輸運或開關控制。因此，如何在單個微尺度結構中集成多材料、多刺激響應和可編程運動能力，成為智能微系統發展的關鍵問題。
針對這一挑戰，本文提出了一種多材料、雙刺激耦合驅動微齒輪（multi‐material and dual‐stimulus coupled actuation micro‐gear, MDCAMG）。該微齒輪通過飛秒激光雙光子聚合三維打印制備pH響應水凝膠主體，并通過后處理方式在其表面吸附磁性納米顆粒，形成磁響應表層。由此，微齒輪同時具備兩類功能：一是水凝膠主體可根據pH變化發生可逆膨脹/收縮，實現環境感知和形狀調控；二是磁性表層可在旋轉磁場作用下實現遠程驅動旋轉，并調控轉速與方向。
未來，MDCAMG有望集成于柔性微流控芯片中，實現實時pH門控的微尺度流體調控。pH響應水凝膠作為化學門控單元，可在堿性環境下膨脹并鎖定微齒輪，使通道關閉，對應邏輯輸出“0”；在酸性環境下收縮并解鎖微齒輪，使流體通過，對應邏輯輸出“1”。該設計將環境感知、化學門控、磁控執行和二進制邏輯輸出集成于同一微系統中，為可編程微流控、智能藥物遞送和自適應MEMS器件提供了新的實現路徑。
相關內容以“Multi‐material and dual‐stimulus coupled actuation micro‐gears for shape–rotation control in intelligent micro‐electro‐mechanical systems”為題發表于FlexMat期刊。論文第一作者為重慶交通大學機電與車輛工程學院講師彭思達，通訊作者為彭思達及浙江大學流體動力基礎件與機電系統全國重點實驗室祝毅教授。
MDCAMG的制造流程與雙刺激響應機制

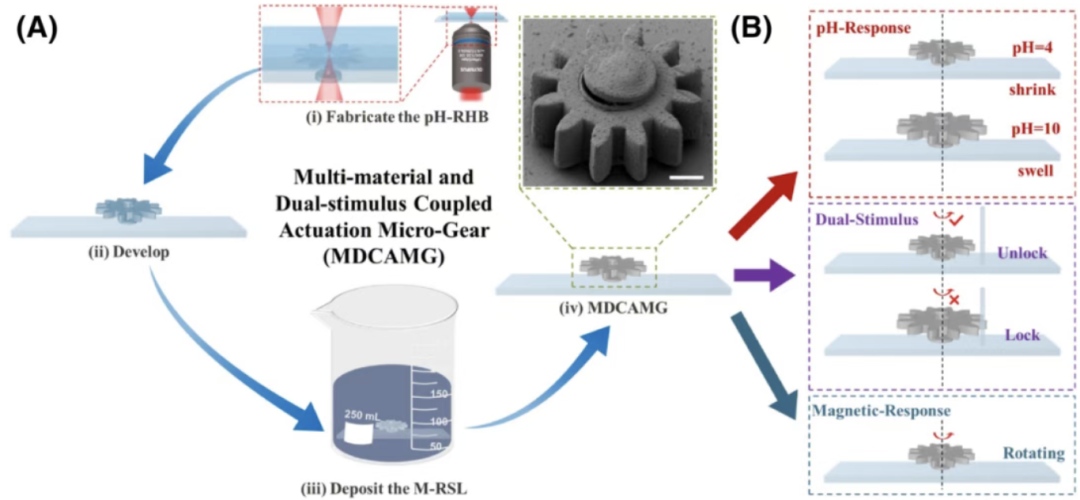

圖1展示了多材料雙刺激耦合微齒輪的整體設計思路。首先，利用飛秒激光直寫技術在芯片上打印pH響應水凝膠微齒輪主體；隨后通過磁性納米顆粒吸附，在微齒輪表面構建磁響應層。該微齒輪存在三種響應模式：在pH刺激下，水凝膠主體可發生膨脹或收縮；在磁場刺激下，磁性表層可帶動微齒輪旋轉；當pH響應與磁響應結合時，微齒輪能夠在“鎖定”和“解鎖”狀態之間切換，實現形變—旋轉協同控制。
圖1：MDCAMG的制造流程與雙刺激響應機制
MDCAMG的材料組成

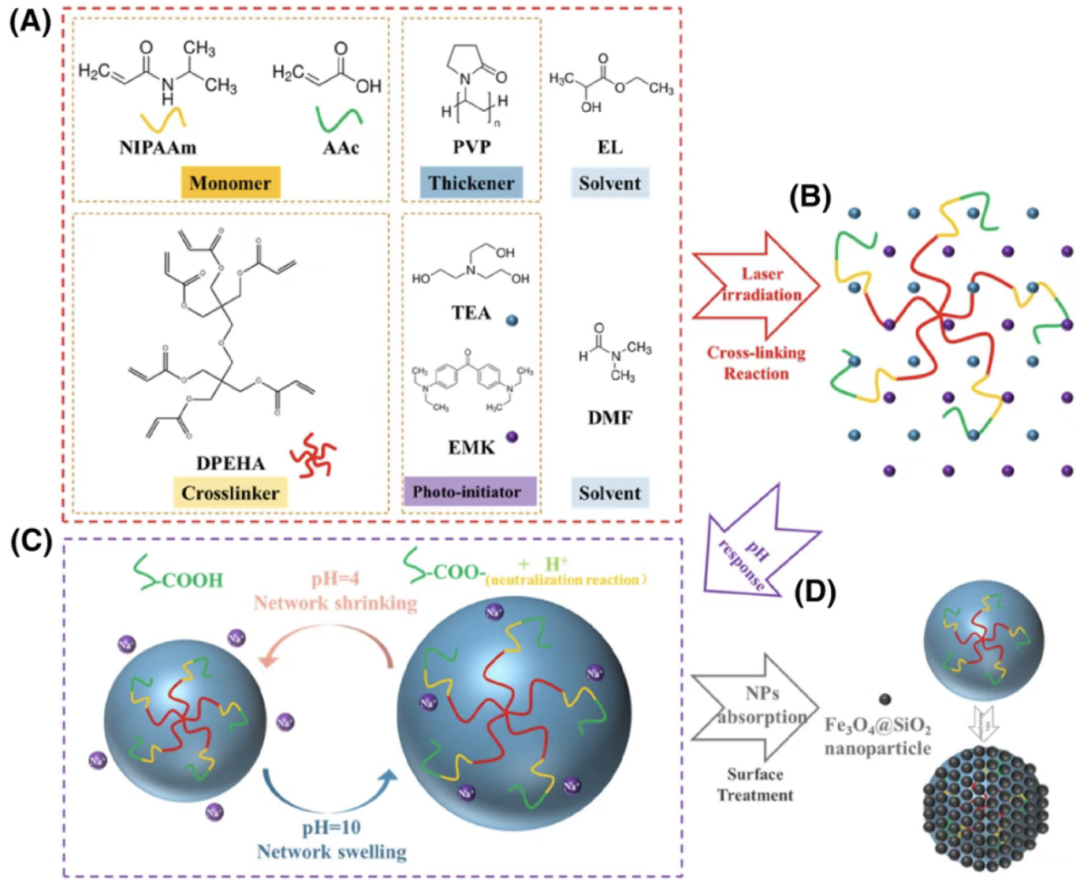

圖2展示了微齒輪中功能材料的組成和響應機理。水凝膠體系主要由NIPAAm和AAc功能單體、DPEHA交聯劑、TEA和EMK光引發體系、PVP增稠劑以及溶劑組成。經過激光照射后，材料發生交聯聚合，形成PAAc-PNIPAM水凝膠網絡。其pH響應主要來源于PAAc中的羧基。在酸性環境中，羧基質子化，聚合物鏈間靜電排斥減弱，水凝膠網絡收縮；在堿性環境中，羧基去質子化并帶負電，鏈間靜電排斥增強，水凝膠吸水膨脹。與此同時，磁性納米顆粒吸附在水凝膠表面，微結構具備一定的酸堿穩定性，并獲得磁響應能力。
圖2：MDCAMG的材料組成
pH響應水凝膠的形變響應性能

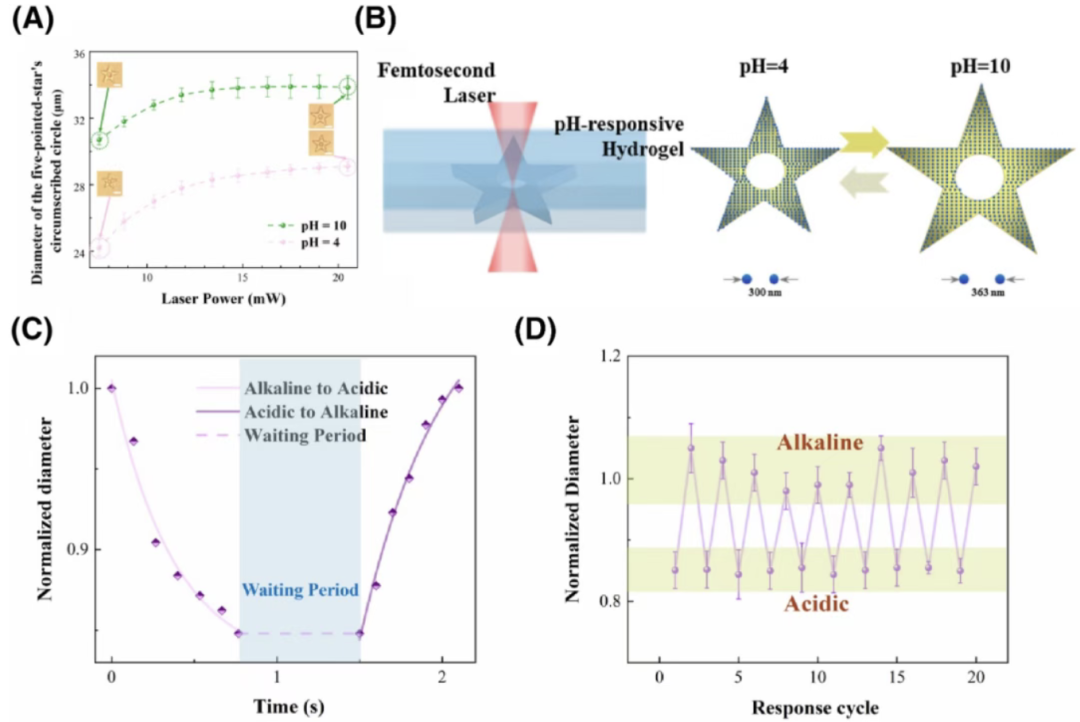

圖3展示了pH響應水凝膠的環境自適應形變能力。五角星微結構在酸性環境中收縮、堿性環境中膨脹，且低激光功率打印的結構響應更敏感。基于雙光子聚合的4D打印策略可將可逆形變能力編碼進微結構中。實驗表明，該結構酸堿切換響應迅速，并在多次循環后仍保持穩定響應，說明其具有良好的快速響應性和循環穩定性。
圖3：pH響應水凝膠的形變響應性能
磁響應微齒輪的旋轉控制性能

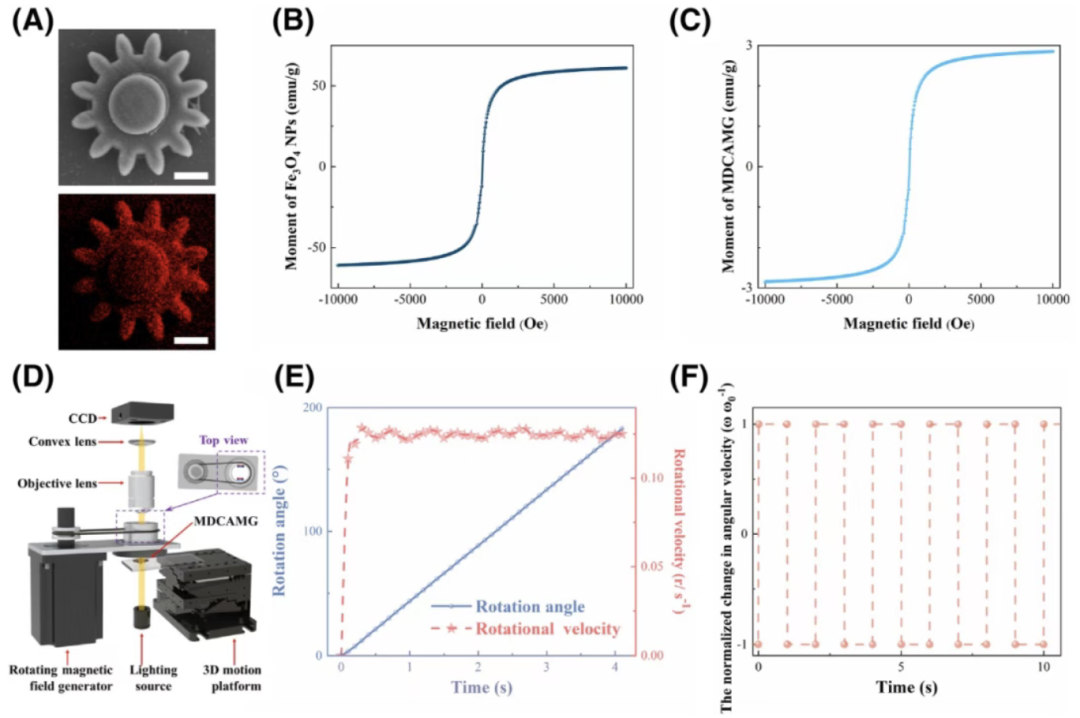

圖4展示了MDCAMG的磁驅旋轉性能。掃描電鏡及鐵元素分布結果證明磁性納米顆粒成功吸附于微齒輪表面，磁滯曲線進一步表明Fe?O?納米顆粒和MDCAMG均具有良好的磁響應特性。旋轉磁場驅動測試表現出微齒輪優異的遠程可控性、響應速度和運動穩定性。
圖4：MDCAMG的磁驅旋轉性能
MDCAMG的形變—旋轉協同控制

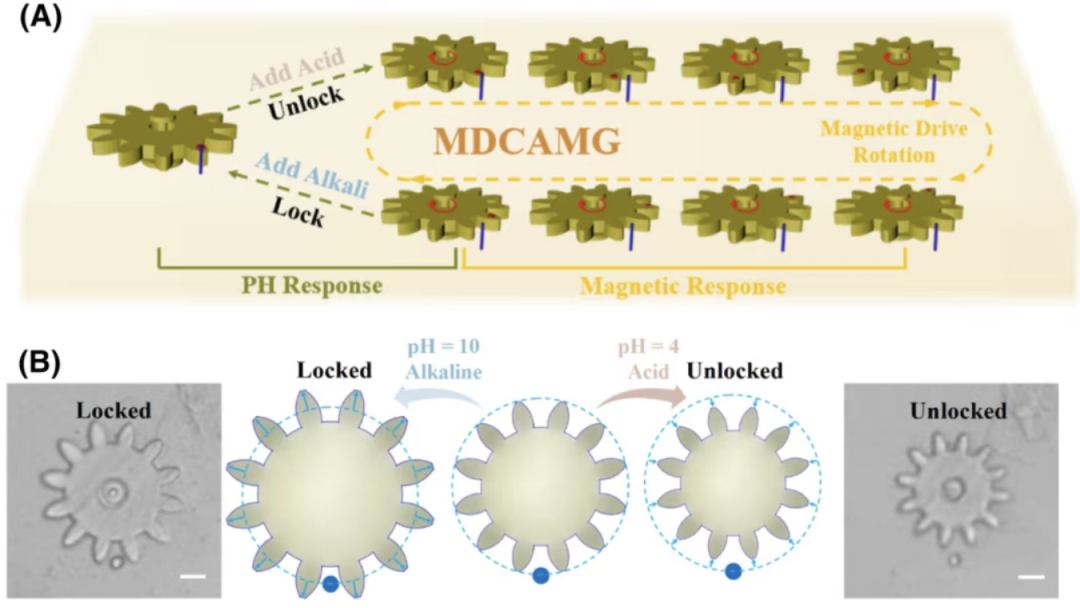

圖5展示了MDCAMG的形變—旋轉協同控制機制。通過在微齒輪周?chē)O(shè)計限位結構，堿性環境下水凝膠膨脹并與限位結構接觸，使微齒輪進入“鎖定”狀態；酸性環境下水凝膠收縮并解除限制，使微齒輪可在磁場作用下自由旋轉。該設計將pH化學信號轉化為機械開關狀態，并通過磁場進一步調控旋轉速度和方向，實現環境感知、狀態切換與遠程驅動的一體化。
圖5：MDCAMG的形變—旋轉協同控制
論文鏈接：
https://doi.org/10.1002/flm2.70057
