本文首先介紹目標檢測的任務，然后介紹主流的目標檢測算法或框架，重點為Faster R-CNN，SSD，YOLO三個檢測框架。本文內容主要整理自網絡博客，用于普及性了解。

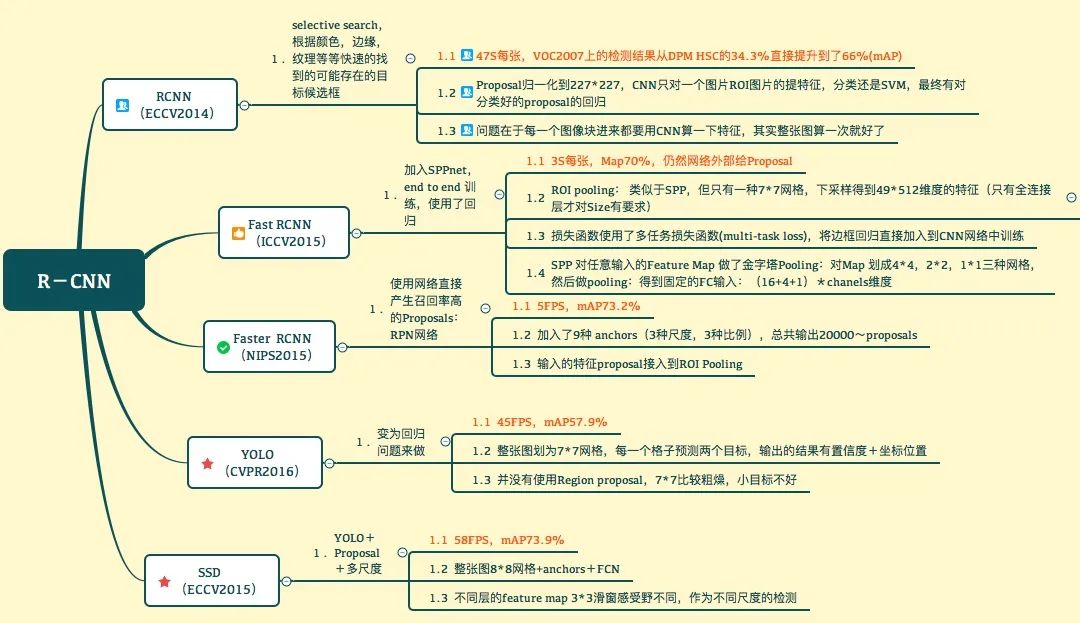

ps：由于之后可能會有一系列對象檢測的論文閱讀筆記，在論文閱讀之前，先大致了解一下目前的研究現狀，目標檢測的各種主流方法的大致原理，以助于后面能更順暢看懂論文，后續再通過論文閱讀進行細節學習。由于尚未閱讀相關論文原文，若有問題，歡迎指出！先獻上一個RCNN系列的圖（來自知乎：iker peng）。

Objection Detection Tasks

目前計算機視覺（CV，computer vision）與自然語言處理（Natural Language Process， NLP）及語音識別（Speech Recognition）并列為人工智能（AI，artificial intelligence）·機器學習（ML，machine learning）·深度學習（DL，deep learning）方向的三大熱點方向 。

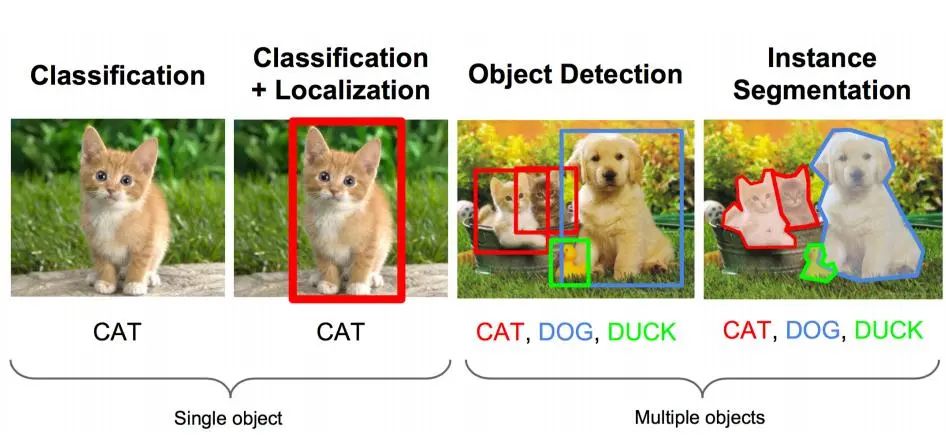

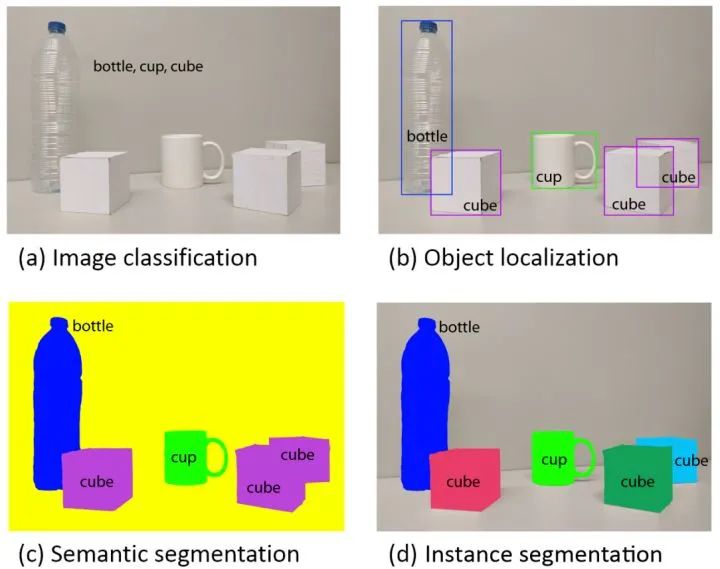

而計算機視覺又有四個基本任務（關于這個任務，說法不一，比如有些地方說到對象檢測detection、對象追蹤tracking、對象分割segmentation，不用拘泥），即圖像分類，對象定位及檢測，語義分割，實例分割。圖示如下：

• a)圖像分類：一張圖像中是否包含某種物體

• b)物體檢測識別：若細分該任務可得到兩個子任務，即目標檢測，與目標識別，首先檢測是視覺感知得第一步，它盡可能搜索出圖像中某一塊存在目標（形狀、位置）。而目標識別類似于圖像分類，用于判決當前找到得圖像塊得目標具體是什么類別。

• c)語義分割：按對象得內容進行圖像得分割，分割的依據是內容，即對象類別。

• d)實例分割：按對象個體進行分割，分割的依據是單個目標。

Methods

傳統的計算機視覺問題的解決思路：圖像——預處理——人工特征（hand-crafted features）提取——分類。大部分研究集中在人工特征的構造和分類算法上，涌現了很多杰出的工作。但存在的問題是人工設計的特征可能適用性并不強，或者說泛化能力較弱，一類特征可能針對某類問題比較好，其他問題就效果甚微。

目前主流的深度學習解決思路：通過深度學習算法，進行端到端的解決，即輸入圖像到輸出任務結果一步完成。但其實內部它還是分stages的，通常是圖像——特征提取網絡——分類、回歸。

這里特征提取網絡即各種深度神經網絡結構，針對這一算法的研究很多，比如說各層的設計細節（激活函數，損失函數，網絡結構等）、可視化等，為了能提取更加強壯有效的特征，研究者考慮各種問題，如尺度不變性問題（通常用于解決小目標的檢測，如特征金字塔網絡，F(xiàn)eature Pyramid Network，F(xiàn)PN），整個網絡其實是分作兩類的，前N個層為第一部分，用于特征的提取，輸入的圖片，輸出的是特征圖，這與傳統的人工特征提取本質上沒有太大區別，只是提取特征的算法變成了神經網絡算法。而網絡的后K層是作為第二部分，完成具體的分類或者回歸任務，任務的輸入是前一個部分得到的特征圖，輸出是任務的結果。所以顯然后一部分其實是可以被替代的，也確實有很多框架的第二部分采用其他機器學習的算法替代，如SVM。

所以需要對自己有個認識！是做算法的研究（通常深度學習就是研究神經網絡算法，如何讓它特征提取更強大、分類更準確、速度更快，從網絡結構、loss function、activation function等入手，需要強大的數學理論）？還是解決某個具體的問題（用已有的優秀的神經網絡算法，側重于研究解決問題的框架，當然很多時候需要對已有的算法做些微調）？

我粗淺的認為前者更純理論，后者往往以工程為依托。

Algorithms

目標檢測的基本思路：同時解決定位（localization） + 檢測（detection）。
多任務學習，帶有兩個輸出分支。一個分支用于做圖像分類，即全連接+softmax判斷目標類別，和單純圖像分類區別在于這里還另外需要一個“背景”類。另一個分支用于判斷目標位置，即完成回歸任務輸出四個數字標記包圍盒位置(例如中心點橫縱坐標和包圍盒長寬)，該分支輸出結果只有在分類分支判斷不為“背景”時才使用。

Region Proposal

為什么要有候選區域？既然目標是在圖像中的某一個區域，那么最直接的方法就是滑窗法(sliding window approach)，就是遍歷圖像的所有的區域，用不同大小的窗口在整個圖像上滑動，那么就會產生所有的矩形區域，然后再后續排查，思路簡單，但開銷巨大。

候選區域生成算法通常基于圖像的顏色、紋理、面積、位置等合并相似的像素，最終可以得到一系列的候選矩陣區域。這些算法，如selective search或EdgeBoxes，通常只需要幾秒的CPU時間，而且，一個典型的候選區域數目是2k，相比于用滑動窗把圖像所有區域都滑動一遍，基于候選區域的方法十分高效。另一方面，這些候選區域生成算法的查準率(precision)一般，但查全率通常比較高，這使得我們不容易遺漏圖像中的目標。

Selective Search

“Segmentation as selective search for object recognition ”，ICCV，2011.

“Selective search for object recognition.” International journal of computer vision ，2013

論文應該是有兩部分內容，一部分是Selective Search的方法尋找候選區域，第二部分為該區域上的特征提取及后續的分類。由于目前特征提取和分類都采用了深度學習方法，所以只是借鑒其候選區尋找算法Selective Search。

下圖說明目標的多尺度：

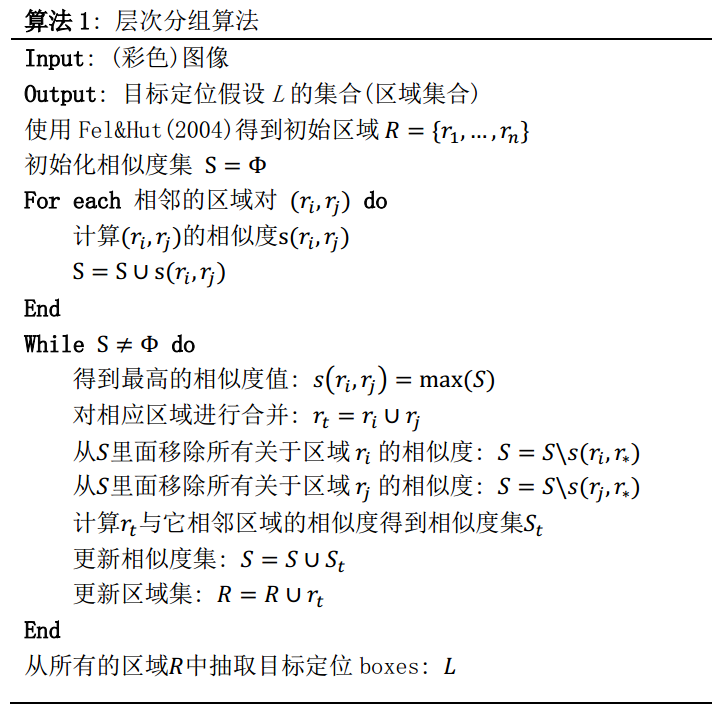

總體思路:假設現在圖像上有n個預分割的區域,表示為R={R1, R2, …, Rn}, 計算每個region與它相鄰region(注意是相鄰的區域)的相似度,這樣會得到一個n*n的相似度矩陣(同一個區域之間和一個區域與不相鄰區域之間的相似度可設為NaN),從矩陣中找出最大相似度值對應的兩個區域,將這兩個區域合二為一,這時候圖像上還剩下n-1個區域; 重復上面的過程(只需要計算新的區域與它相鄰區域的新相似度,其他的不用重復計算),重復一次,區域的總數目就少1,知道最后所有的區域都合并稱為了同一個區域(即此過程進行了n-1次,區域總數目最后變成了1).算法的流程圖如下圖所示:

• step0：生成區域集R，具體參見論文《Efficient Graph-Based Image Segmentation》，基于圖的圖像分割，也就是說起點還是圖像分割

• step1：計算區域集R里每個相鄰區域的相似度S={s1,s2,…}

• step2：找出相似度最高的兩個區域，將其合并為新集，添加進R

• step3：從S中移除所有與step2中有關的子集

• step4：計算新集與所有子集的相似度

• step5：跳至step2，直至S為空

相似度計算：論文從四個方面考慮相似度度量——顏色、紋理、尺寸和空間交疊

EdgeBoxes

Edge Boxes: Locating Object Proposals from Edges ，ECCV2014

建議參考博客：《Edge Boxes: Locating Object Proposals from Edges》讀后感 ：https://blog.csdn.net/wsj998689aa/article/details/39476551

R-CNN

“Rich feature hierarchies for accurate object detection and semantic segmentation.” CVPR 2014

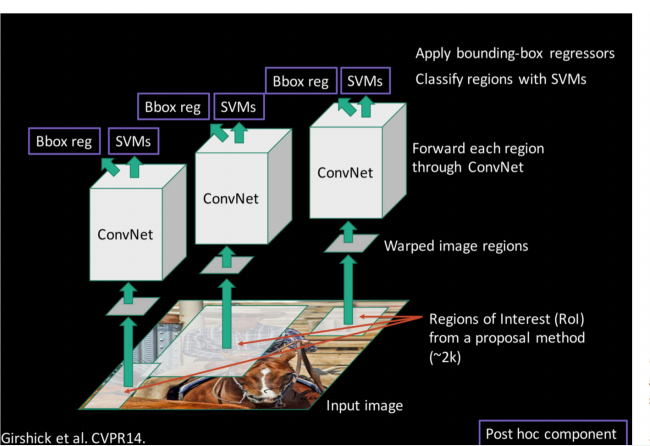

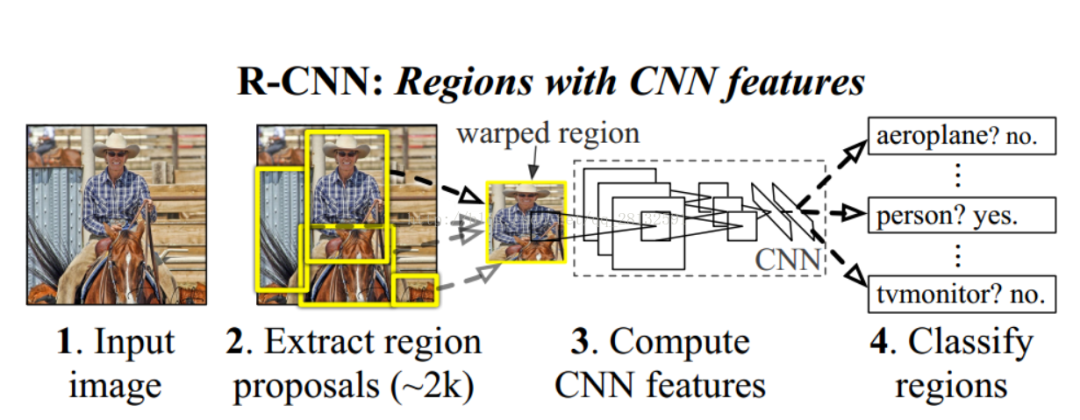

卷積神經網絡進入目標識別的里程碑，R-CNN，直接看圖了解其結構！

流程：原圖——Selective Search得到2K Proposal Regions —— Warpped image region（？） —— ConvNet —— 分類 + 回歸（bounding box regression） 。

這里的Warpped Image Region應該是一種類似resize的操作，將不同大小的proposal region統一到相同的尺寸，用以輸入相同的ConvNet，上面的Convnet是相同的，但SVM分類器是針對每一個類別單獨訓練好的，是不同的分類器。

R-CNN，是基于這樣一種非常簡單的想法，對于輸入圖像，通過selective search方法，先確定出例如2000個最有可能包含物體的窗口，對于這2000個窗口，我們希望它能夠?qū)Υ龣z測物體達到非常高的召回率。然后對這2000個中的每一個去用CNN進行特征提取和分類。對這2000個區域都要去跑一次CNN，那么它的速度是非常慢的，即使每次只需要0.5秒，2000個窗口的話也是需要1000秒，為了加速2014年的時候何凱明提出了SPP-net，其做法是對整個圖跑一次CNN，而不需要每一個窗口單獨做，但是這樣有一個小困難，就是這2000個候選窗口每一個的大小都不一樣，為了解決這個問題，SPP-net設計了spatial pyramid pooling，使得不同大的小窗口具有相同維度的特征。這個方法使得檢測時不需要對每一個候選窗口去計算卷積，但是還是不夠快，檢測一張圖像還是需要幾秒的時間。

存在的不足：

SPP-Net

Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition，ECCV 2014，Kaiming He

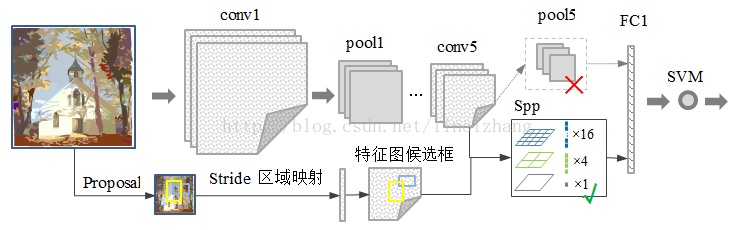

各個Proposal Region大小不一，全圖只卷積一次的話，就不需要經過Wrapp，在特征圖上找這些Region的時候還是存在大小不一的問題，由于維度不同，后面的全連接層FC的輸入無法統一，故采用SPP，空間金字塔池化，這樣不同尺寸的Region通過不同金字塔池化層，從而得到統一維度的輸出，加速算法同時，兼顧了尺度問題。

在R-CNN中，要求輸入固定大小的圖片，因此需要對圖片進行crop、wrap變換，改變尺寸引起的形變影響檢測效果。此外，對每一個圖像中每一個proposal進行一遍CNN前向特征提取，如果是2000個propsal,需要2000次前向CNN特征提取，這無疑將浪費很多時間。

該論文對R-CNN中存在的缺點進行了改進，基本思想是，輸入整張圖像，提取出整張圖像的特征圖，然后利用空間關系從整張圖像的特征圖中，在spatial pyramid pooling layer提取各個region proposal的特征。

SPP主要有兩個特點：

• 結合空間金字塔方法實現CNNs的對尺度輸入。
  一般CNN后接全連接層或者分類器，他們都需要固定的輸入尺寸，因此不得不對輸入數據進行crop或者warp，這些預處理會造成數據的丟失或幾何的失真。SPP Net的第一個貢獻就是將金字塔思想加入到CNN，實現了數據的多尺度輸入。

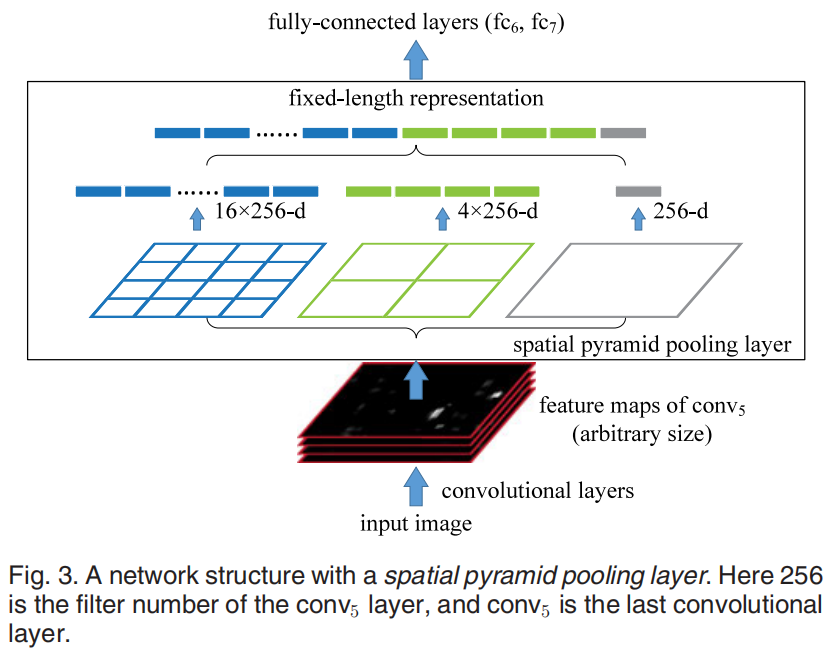

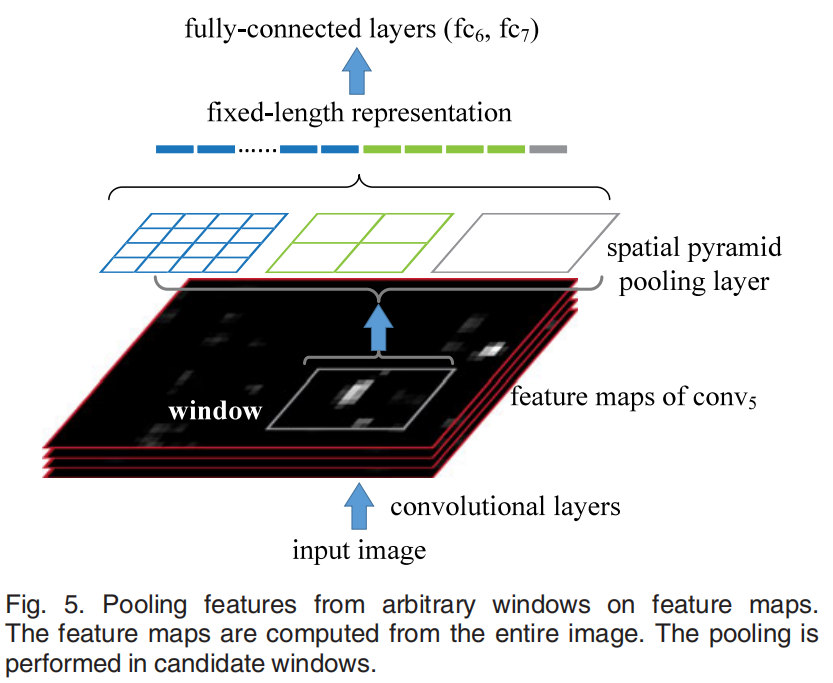

  如下圖所示，在卷積層和全連接層之間加入了SPP layer。此時網絡的輸入可以是任意尺度的，在SPP layer中每一個pooling的filter會根據輸入調整大小，而SPP的輸出尺度始終是固定的。



• 只對原圖提取一次卷積特征

  在R-CNN中，每個候選框先resize到統一大小，然后分別作為CNN的輸入，這樣是很低效的。所以SPP Net根據這個缺點做了優化：只對原圖進行一次卷積得到整張圖的feature map，然后找到每個候選框在feature map上的映射patch，將此patch作為每個候選框的卷積特征輸入到SPP layer和之后的層。節省了大量的計算時間，比R-CNN有一百倍左右的提速。



存在的不足：

Fast R-CNN

“Fast r-cnn.” ICCV 2015. Girshick, Ross.

R-CNN的進階版Fast R-CNN就是在RCNN的基礎上采納了SPP Net方法，對RCNN作了改進，使得性能進一步提高。

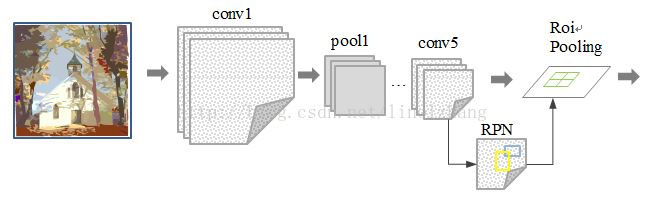

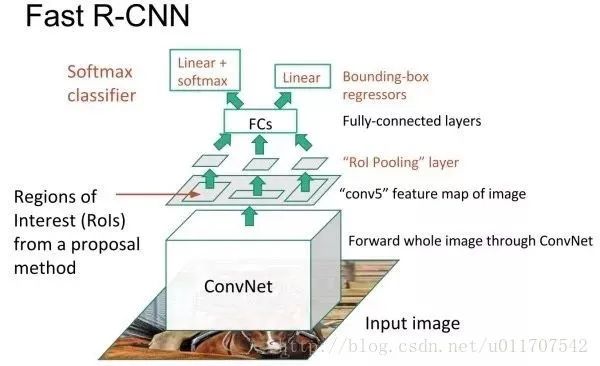

Fast R-CNN借鑒了SPP-net的做法，在全圖上進行卷積，然后采用ROI-pooling得到定長的特征向量，例如不管窗口大小是多少，轉換成7x7這么大。Fast R-CNN還引入了一個重要的策略，在對窗口進行分類的同時，還會對物體的邊框進行回歸，使得檢測框更加準確。前面我們說候選窗口會有非常高的召回率，但是可能框的位置不是很準，例如一個人體框可能是缺胳膊缺腿，那么通過回歸就能夠?qū)z測框進行校準，在初始的位置上求精。Fast R-CNN把分類和回歸放在一起來做，采用了多任務協同學習的方式。

ROI Pooling（region of interest pooling ）

興趣區域匯合旨在由任意大小的候選區域?qū)?yīng)的局部卷積特征提取得到固定大小的特征，這是因?yàn)橄乱徊降膬煞种ЬW(wǎng)絡由于有全連接層，需要其輸入大小固定。其做法是，先將候選區域投影到卷積特征上，再把對應的卷積特征區域空間上劃分成固定數目的網格(數目根據下一步網絡希望的輸入大小確定，例如VGGNet需要7×7的網格)，最后在每個小的網格區域內進行最大匯合，以得到固定大小的匯合結果。和經典最大匯合一致，每個通道的興趣區域匯合是獨立的。

Faster R-CNN

Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks，NIPS 2015

之前的Fast R-CNN已經基本實現端到端的檢測，而主要的速度瓶頸是在Selective Search算法實現的Region Proposal，故到了Faster R-CNN，主要是解決Region Proposal問題，以實現Real-Time檢測。Faster R-CNN的主要思路是，既然檢測工作是在卷積的結果Feature Map上做的，那么候選區域的選取是否也能在Feature Map上做？于是RPN網絡（Region Proposal Network）應運而生。

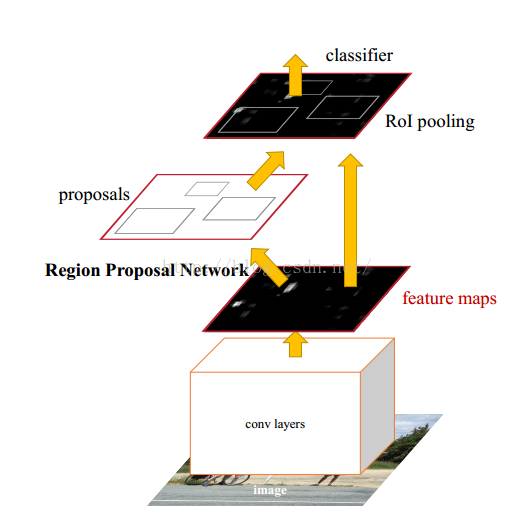

候選框提取不一定要在原圖上做，特征圖上同樣可以，低分辨率特征圖意味著更少的計算量，基于這個假設，MSRA的任少卿等人提出RPN（RegionProposal Network），整體架構如下圖所示

通過添加額外的RPN分支網絡，將候選框提取合并到深度網絡中，這正是Faster-RCNN里程碑式的貢獻 !

RPN引入了所謂anchor box的設計，具體來說，RPN在最后一個卷積層輸出的特征圖上，先用3x3的卷積得到每個位置的特征向量，然后基于這個特征向量去回歸9個不同大小和長寬比的窗口，如果特征圖的大小是40x60，那么總共就會有大約2萬多個窗口，把這些窗口按照信度進行排序，然后取前300個作為候選窗口，送去做最終的分類 。

Faster實現了端到端的檢測，并且?guī)缀踹_(dá)到了效果上的最優，但小物體的識別還存在問題，故SSD算法誕生；速度方向的改進仍有余地，于是YOLO誕生了。

SSD

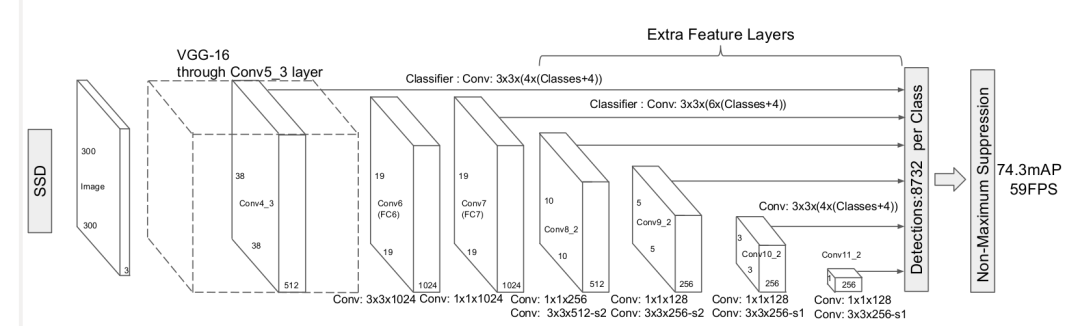

SSD算法是一種直接預測目標類別和bounding box的多目標檢測算法。與faster rcnn相比，該算法沒有生成 proposal 的過程，這就極大提高了檢測速度。針對不同大小的目標檢測，傳統的做法是先將圖像轉換成不同大小（圖像金字塔），然后分別檢測，最后將結果綜合起來（NMS）。而SSD算法則利用不同卷積層的 feature map 進行綜合也能達到同樣的效果。算法的主網絡結構是VGG16，將最后兩個全連接層改成卷積層，并隨后增加了4個卷積層來構造網絡結構。對其中5種不同的卷積層的輸出（feature map）分別用兩個不同的 3×3 的卷積核進行卷積，一個輸出分類用的confidence，每個default box 生成21個類別confidence；一個輸出回歸用的 localization，每個 default box 生成4個坐標值（x, y, w, h）。此外，這5個feature map還經過 PriorBox 層生成 prior box（生成的是坐標）。上述5個feature map中每一層的default box的數量是給定的(8732個)。最后將前面三個計算結果分別合并然后傳給loss層。

YOLO

2015年出現了一個名為YOLO的方法，其最終發表在CVPR 2016上。這是一個蠻奇怪的方法，對于給定的輸入圖像，YOLO不管三七二十一最終都劃分出7x7的網格，也就是得到49個窗口，然后在每個窗口中去預測兩個矩形框。這個預測是通過全連接層來完成的，YOLO會預測每個矩形框的4個參數和其包含物體的信度，以及其屬于每個物體類別的概率。YOLO的速度很快，在GPU上可以達到45fps。

YOLO的處理步驟為：把輸入圖片縮放到448×448大小；運行卷積網絡；對模型置信度卡閾值，得到目標位置與類別。對VOC數據集來說，YOLO就是把圖片統一縮放到448×448，然后每張圖平均劃分為7×7=49個小格子，每個格子預測2個矩形框及其置信度，以及20種類別的概率。舍棄了Region proposal階段，加快了速度，但是定位精度比較低，與此同時帶來的問題是，分類的精度也比較低。在各類數據集上的平均表現大概為54.5%mAP。

總結一下RCNN系列算法的步驟：

RCNN

1. 在圖像中確定約1000-2000個候選框 (使用選擇性搜索)

2. 每個候選框內圖像塊縮放至相同大小，并輸入到CNN內進行特征提取

3. 對候選框中提取出的特征，使用分類器判別是否屬于一個特定類

4. 對于屬于某一特征的候選框，用回歸器進一步調整其位置

Fast RCNN

1. 在圖像中確定約1000-2000個候選框 (使用選擇性搜索)

2. 對整張圖片輸進CNN，得到feature map

3. 找到每個候選框在feature map上的映射patch，將此patch作為每個候選框的卷積特征輸入到SPP layer和之后的層

4. 對候選框中提取出的特征，使用分類器判別是否屬于一個特定類

5. 對于屬于某一特征的候選框，用回歸器進一步調整其位置

Faster RCNN

1. 對整張圖片輸進CNN，得到feature map

2. 卷積特征輸入到RPN，得到候選框的特征信息

3. 對候選框中提取出的特征，使用分類器判別是否屬于一個特定類

4. 對于屬于某一特征的候選框，用回歸器進一步調整其位置

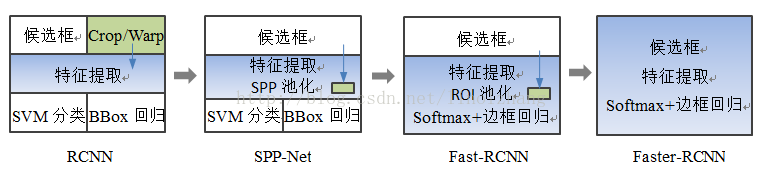

三者比較
