不止于連接：UCIe IP 如何守護異構集成系統的可靠性？

Multi-Die系統由多個專用功能性裸片（或芯粒）組成，這些裸片組裝在同一封裝內，形成完整的系統。近年來，Multi-Die系統已經成為應對摩爾定律發展趨緩的有效解決方案。它提供了一種切實可行的方法，既能擴展封裝芯片的功能，又能確保良好的制造良率。

此外，在性能擴展方面，Multi-Die系統有助于滿足不同細分市場的需求，提高產品SKU的靈活性。通過在同一產品中混合搭配各個工藝節點，該系統可以優化每個功能的工藝節點，加快產品的上市進程，降低風險。

為了提高Die-to-Die布線密度，同時支持裸片間的更高帶寬流量，封裝技術不斷迭代演進。如今，基于硅中介層（帶TSV）或硅橋和最新的重布線層（RDL）扇出及HD襯底，新型先進封裝已然誕生。

Multi-Die系統成功的關鍵在于能夠保障系統在不同制造和組裝階段的可測試性，并確保系統在現場可靠運行。Multi-Die系統需采用額外的組裝步驟和更復雜的凸塊與封裝技術，因此目前單片設計領域的技術已經難以滿足其對于測試和可靠性程序的要求。

裸片和封裝本身應經過預先測試，以確保在封裝裸片之前，檢測出所有存在缺陷的裸片或封裝元件。如果組裝后才發現裸片存在缺陷，那么整個Multi-Die系統都必須報廢，這無疑會嚴重影響成本。這種對裸片進行測試的過程，被稱作“已知良好裸片（KGD）測試”。

組裝工藝因所選用的封裝技術不同而有所差異。例如，在“先放置芯片”技術中，會首先布置裸片，然后以此為基礎建立互連。但此類技術不允許進行“已知良好封裝”測試，因此如果互連出現故障，可能會導致原本良好的裸片也被一并報廢。而在“后放置芯片”技術中，會先單獨建立互連，然后在此之上組裝裸片，這樣便可以在組裝之前對封裝進行預先測試，從而降低良好裸片報廢的可能性。

Multi-Die系統可測試性解決方案可分為以下幾個方面：

本技術簡訊介紹了一種領先的綜合可測試性解決方案，利用UCIe IP來確保Multi-Die系統的可靠性。

UCIe接口的DFT

為實現UCIe接口的高測試覆蓋率解決方案，需在UCIe IP中融入豐富的可測試性功能，以便在裸片測試階段篩選出有缺陷的裸片。其中部分功能包括：

此外，在完成封裝組裝之后，若能進一步將測試覆蓋范圍拓展至Die-to-Die鏈路，將有助于提高測試覆蓋率。相關功能包括：

UCIe測試和修復

先進封裝借助硅中介層或RDL中介層上的細間距微凸塊工藝以及布線技術，實現了高密度布線。在組裝過程中，一些微凸塊連接可能無法完美成形，甚至?xí)霈F(xiàn)斷裂的情況。而UCIe能夠在組裝后對這些連接進行測試和修復，以挽回潛在的良率損失。

UCIe測試和修復分別在生產測試環節以及鏈路初始化階段展開。在測試階段，系統會以低速檢查各個鏈路是否存在缺陷。發現存在缺陷的鏈路后，系統會將數據重新路由至UCIe標準預先定義的備用鏈路，以進行修復。

針對先進封裝的UCIe配置，系統在每個方向（TX和RX）上包含了多達8個備用引腳，以便能夠修復所有功能鏈路：

當Die-to-Die鏈路上不存在有效流量時，便會執行測試和修復。修復完成且鏈路初始化后，就可以假定鏈路狀況良好，流量可以順利通過。生成的PHY配置稱為“PHY修復簽名”，存儲在鏈路兩端的內部寄存器中。

在運行過程中，因老化或其他原因造成的微凸塊特征退化可能會影響鏈路性能。協議層面的檢測有助于察覺相關的性能下降情況，其具體表現為誤碼率（BER）上升，最糟糕的情形則是出現數據丟失。出現這種狀況時，預計鏈路將中斷，并將進行新的測試和修復步驟。

然而，一些應用對Die-to-Die鏈路上的流量連續性有著嚴格的要求，無法接受流量在運行時中斷的情況。為此，可測試性解決方案在各個UCIe接收器引腳中添加了信號完整性監控器（SIM）。

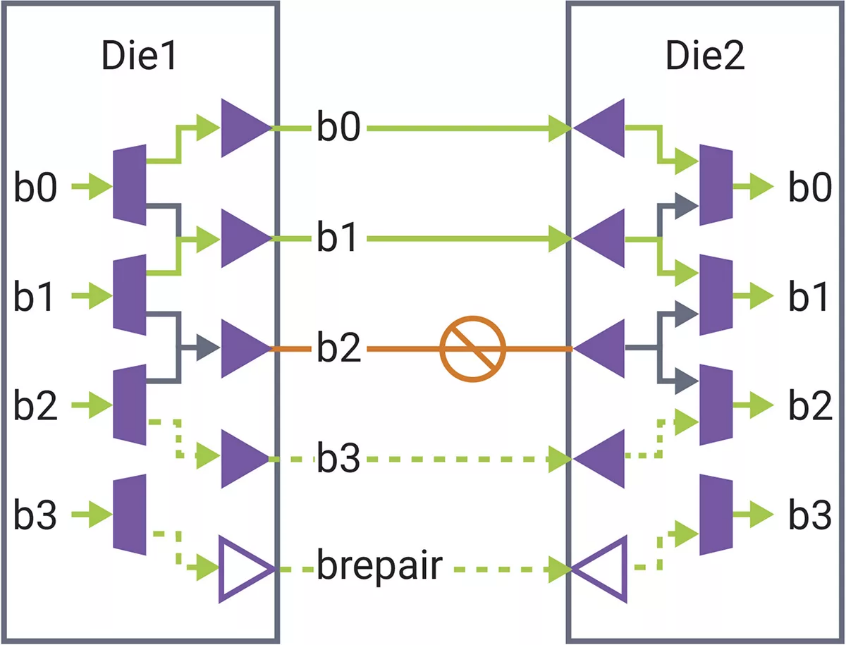

▲使用內置備用鏈路進行鏈路修復

信號完整性監控器

SIM監控器是嵌入到接收器上的小塊。在正常運行過程中，SIM監控器不斷檢測接收器引腳處的信號，以識別信號特征的變化，這些變化可能會影響鏈路性能，或表明鏈路存在異常，可能會在不久后中斷。

各個傳感器采集的數據將集中傳輸至接口外的監控、測試和修復（MTR）控制器中，以便進一步處理。通過匯總來自多個UCIe鏈路的數據，開發者可以即時了解Multi-Die系統的運行狀況，并對鏈路進行預測性維護。

如果通過該程序預測出特定鏈路可能會發生故障，則可禁用該鏈路，并利用UCIe PHY修復機制將數據重新路由至其中一個備用鏈路，甚至無需中斷流量。

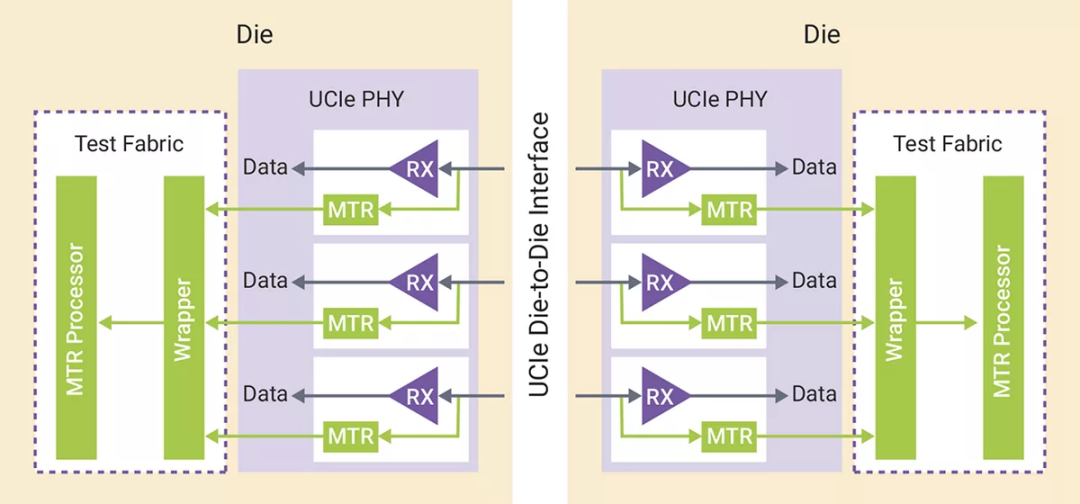

▲ UCIe鏈路的運行狀況監控解決方案

加快喚醒時間

雖然假定大多數Die-to-Die接口用例（例如在服務器拆分或擴展時）的流量模式在運行過程中是穩定的，但有時，流量可能會呈現突發行為。在這些情況下，最好將接口設置為低功耗模式，以便在沒有流量時節省電力。通過避免測試和修復過程，并依賴先前PHY初始化時創建的UCIe PHY修復簽名，可加速鏈路的重新初始化。

這一概念可進一步擴展到裸片完全斷電的情況。在這類情況下，系統將從PHY中檢索PHY修復簽名，并將其存儲于裸片上永久存儲器（閃存的eFuse）中。該存儲器可能會存儲多個簽名，涵蓋不同用例或條件，從而提高用戶靈活性。

利用UCIe加速裸片測試

測試時間十分寶貴。通過分層劃分測試策略以并行運行不同裸片的測試，可以縮短測試時間。要想在Multi-Die系統中跨多個裸片擴展層次結構，可分層連接兩個裸片的測試基礎結構。這樣一來，就可以通過主裸片中的單個JTAG（或類似）測試接口訪問Multi-Die系統中的所有裸片。

測試時間的限制通常是將測試向量加載或讀取到裸片的時間。JTAG接口可能會成為速度提升的瓶頸。為了克服這一限制，開發者可以使用PCI Express（PCIe）或USB等現有高速接口作為測試設備的接口。針對該接口，打包測試向量和命令，然后在生產測試階段在裸片上進行拆包。

許多裸片并不具備高速接口，但在測試過程中，UCIe Die-to-Die接口可用于在裸片之間高速傳輸大量測試向量和命令。UCI Die-to-Die接口在不增加引腳數量的情況下，將高速DFT訪問擴展到整個Multi-Die系統，這對于IO和面積有限的裸片尤為重要。

總結

除了UCIe Die-to-Die接口，可連接所有內部塊的測試、修復和監控結構是實現所有這些測試和可靠性增強功能的共同特征。該結構覆蓋了Multi-Die系統中的各個裸片，提供結構化分層基礎結構來實現以下重要功能：

新思科技擁有全面且可擴展的Multi-Die系統解決方案，包括EDA和IP，可實現快速異構集成。為了實現安全可靠的Die-to-Die連接，新思科技推出了完整的UCIe控制器、PHY和驗證IP解決方案。作為新思科技SLM與測試系列的一部分，我們提供完整的UCIe監控、測試和修復（MTR）解決方案，以及STAR分層系統（SHS）解決方案。MTR解決方案包括用于測量UCIe通道信號質量的信號完整性監控器、用于自測的BIST和用于冗余通道分配的修復邏輯；而SHS解決方案則是支持行業標準IEEE 1687、IEEE 1149.1、IEEE 1838接口的連接結構。通過這些完整的解決方案，開發者能夠在芯片生命周期的各個階段，以高效且經濟的方式監控UCIe的運行狀況，這對于Multi-Die系統的可靠運行至關重要。
