前面我們已經完成了存儲布局和加載器的設計與源碼實現。現在我們就來實踐，測試從SPIFLASH加載鏡像到SDRAM中運行。當然調試時也可以直接通過xmodem傳輸鏡像到SDRAM中直接運行。
代碼見:https://github.com/qinyunti/stm32f429-boot.git

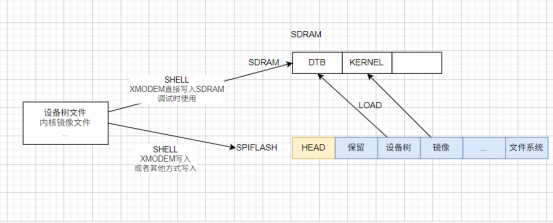

整個流程示意如下
調試時我們可以直接通過SHELL的XMODEM傳輸設備樹和內核鏡像到SDRAM中，然后使用SHELL的BOOT命令直接跳到內核運行，適合調試時使用，這種方式由于是手動加載到SDRAM運行，掉電不保存。
發布后可以通過SHELL的XMODEM傳輸HEAD信息,設備樹和內核鏡像到SPIFLASH，然后啟動時LOAD程序加載SPIFLASH的內容到SDRAM中運行。

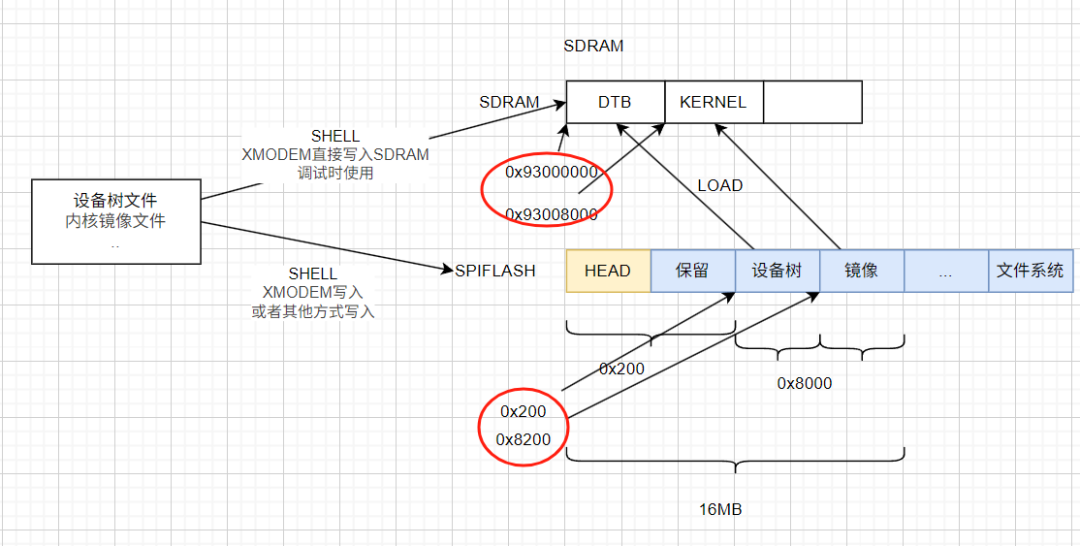

由于SDRAM中加載DTB和KERNEL需要一定空間，所以真正運行使用的RAM就沒有64MB這么多了，運行使用的SDRAM還是從0x90000000開始，但是只分配48MB。我們這里從后面16MB，劃分給DTB和內核，DTB從0x93000000開始占用32KB，即0x8000，然后內核鏡像從0x93008000開始占用16MB-32KB。

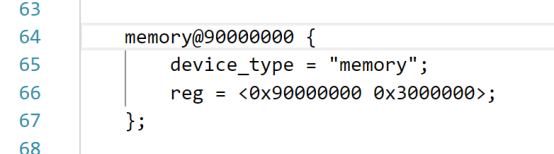

所以這里需要修改設備樹的memory從0x90000000開始，大小為0x3000000。

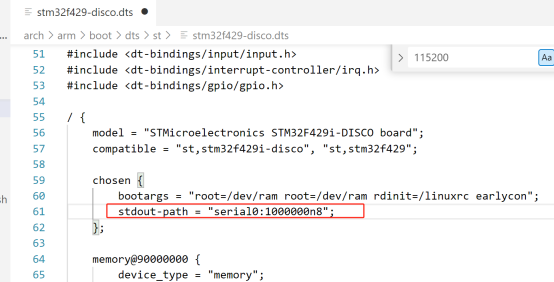

為了加快xmodem速度，串口波特率也修改為1000000設備樹修改如下

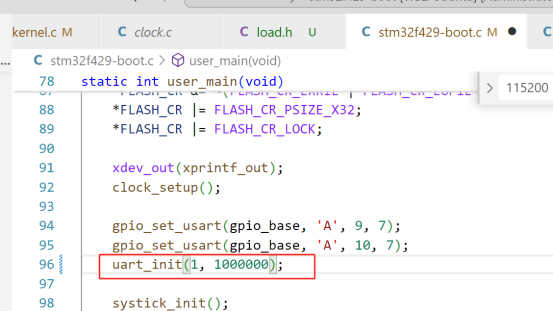

Boot代碼中修改如下
之前內核鏡像運行in地址為0x0800C000，現在改為0x93008000

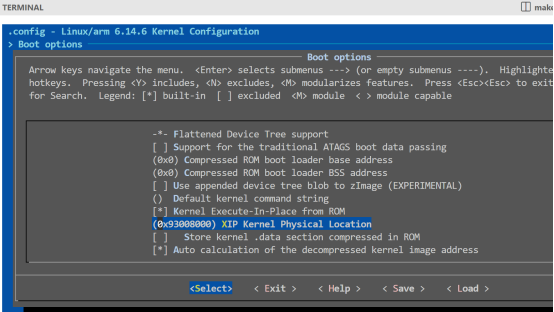

Boot options --->
(0x93008000) XIP Kernel Physical Location
重新構建
make ARCH=arm CROSS_COMPILE=arm-none-eabi-
導出到win下
cp arch/arm/boot/dts/st/stm32f429-disco.dtb /mnt/d/stm32f429-disco-sdram.dtb
cp arch/arm/boot/xipImage /mnt/d/xipImage-sdram.bin
Boot的shell中添加boot命令，用于直接手動跳轉到指定處運行。
shell_func.c中申明
static void bootfunc(uint8_t* param);g_shell_cmd_list_ast中添加
{ (uint8_t*)"boot", bootfunc, (uint8_t*)"boot dtbaddr[hex] kernel[hex]"}, 實現如下
static void bootfunc(uint8_t* param){uint32_t dtbaddr;uint32_t kerneladdr;if(2 == sscanf((const char*)param, "%*s %lx %lx", &dtbaddr, &kerneladdr))char* p =(char*)param;while(1){ /* 跳過%*s部分 */if((*p > 'z') || (*p < 'a')){break;}else{p++;}}long tmp;xatoi(&p, &tmp);dtbaddr = tmp;xatoi(&p, &tmp);kerneladdr = tmp;{start_kernel(dtbaddr, kerneladdr);}}

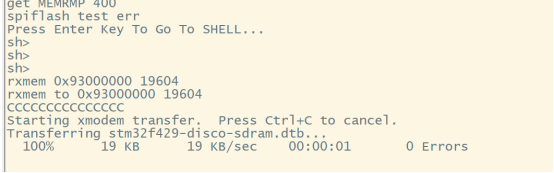

先導入stm32f429-disco-sdram.dtb到0x93000000
rxmem 0x93000000 19604

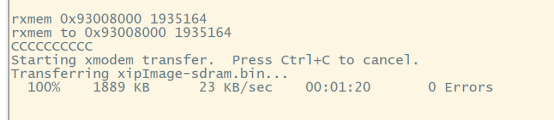

然后導入xipImage-sdram.bin到0x93008000
rxmem 0x93008000 1935164

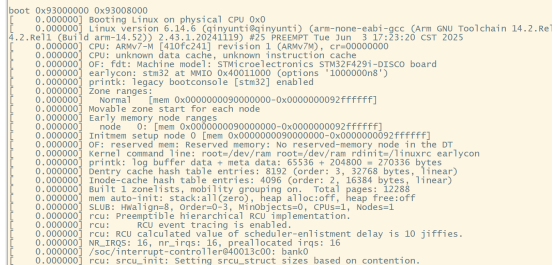

然后輸入
boot 0x93000000 0x93008000
運行

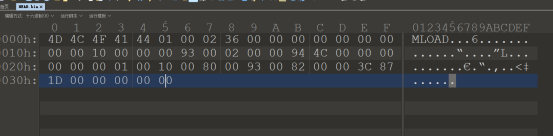

先手動準備HEAD文件內容如下
設備樹從SPIFLASH的0x200加載到SDRAM的0x93000000
內核從SPIFLASH的0x8200加載到SDRAM的0x93008000
導入HEAD
rxspiflash 0 54
然后導入dtb

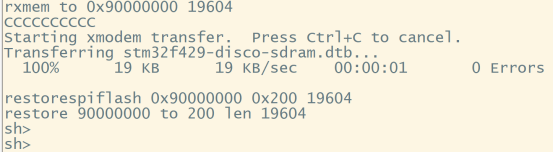

先rxmem導入到sdram然后再restore寫入到spiflash
rxmem 0x90000000 19604
restorespiflash 0x90000000 0x200 19604
也可以直接
rxspiflash 0x200 19604
再導入內核鏡像

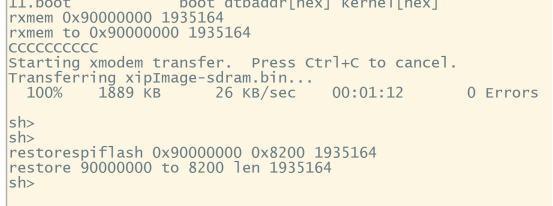

先rxmem導入到sdram然后再restore寫入到spiflash
rxmem 0x90000000 1935164
restorespiflash 0x90000000 0x8200 1935164
也可以直接
rxspiflash 0x8200 1935164

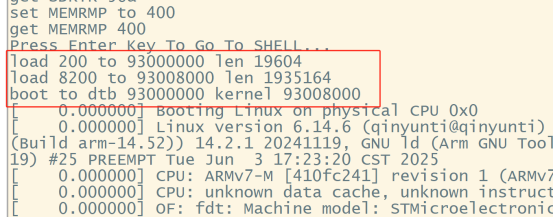

然后重啟運行
以上完善了BOOT的功能，實現了LOAD。 可以通過boot的shell下載鏡像到SPIFLASH，然后從SPIFLASH加載啟動運行，此時鏡像就不受限于片內2MB FLASH空間了，內核可以更大，可以添加更多的驅動。
同時BOO的shell還添加了更多實用的命令，比如mem的導入導出，spiflash的導入導出，傳輸鏡像到sdram手動boot等，基本覆蓋了常用的需求，后面還可以不斷添加以方便調試維護等。
