LTSpice 是 ADI 旗下一款免費的 SPICE 類電子仿真軟件，集成了龐大且不斷增加的模型庫，此模型庫已超過 30,000，其中包括 5,000 以上的 ADI 產品模型和示例電路。借助于仿真軟件的波形觀測器來捕獲電路輸出并顯示仿真結果，便于工程師快速驗證電路設計及器件選型。
LTspice 24 發布于 2024 年初，相較于舊版本新增了較多功能，新增的 FRA 功能可以對非線性電路進行頻率響應分析，極其適用于優化開關模式 DC-DC 轉換器的環路穩定性，同時仿真運行速度得到了更快提升。
LTspice 24 新增及優化功能概述
LTspice 24 進行了全面升級，性能方面得到了極大改進，用戶界面和用戶體驗得到了增強，整體外觀和布局進行了優化，操作更加便捷。
仿真速度的提升：與之前版本相比，新版平均仿真時間縮短約 20%，相當于速度提升約 25%。處理仿真數據的方式進行了改進，提高了運行間的一致性。
整體外觀及感受：更新后的用戶界面具有更高的分辨率，圖標更加清晰，光標更加直觀，狀態欄更加醒目，可幫助使用者注意到之前容易忽略的有用信息。
鍵盤快捷鍵和動態備忘單：提供了更直觀的鍵盤快捷鍵和動態備忘單，也具有恢復為舊版鍵盤快捷鍵的編輯器選項。“幫助”菜單提供浮動備忘單，方便將其置于另一個顯示屏上或同一顯示屏的側邊。
4 端口頻率響應分析儀探頭：便于繪制環路任意部分的波特圖，可以對反相輸出穩壓器、反饋器件內置的電路及電流反饋信號系統進行分析。
器件庫和應用數據：
? 不再有“標準”庫合并沖突，標準離散元件庫在更新時會被簡單地覆蓋；
? 可以添加用戶定義庫（user.dio、mos、cap、ind、bjt 等），可以在選擇對話框和仿真中自定義離散設備，默認情況下放置在 Documents\LTspice 中（可在設置中配置）
? 不要編輯%localappdata%\LTspice 中安裝的 ADI 文件，提示阻止用戶在 AppData中保存；要添加的第三方符號、庫和子電路需要放置在 Documents\LTspice（在“設置”中可配置的目錄）中；
? 僅限文件，不支持目錄層次結構
? 可以將具有唯一名稱的分層目錄和文件添加到%localappdata%\LTspice
文件處理：建議將用戶文件放在“文檔/LTspice”目錄中，包括可選的用戶元件庫、user.dio、user.mos、默認繪圖定義、自定義符號、模型、子電路等以及第三方文件，前提是這些文件沒有目錄層次結構。LTspice 安裝并覆蓋 Windows 應用數據文件夾中的 standard.dio 和standard.mos 等文件。
波形查看器：能夠重新排列繪圖窗格、上下移動窗格，并在上方和下方添加繪圖窗格。提供了添加和清除光標的菜單項，ESC 鍵可以清除光標，可以使用箭頭鍵在圖表上平移。仿真過程中可以啟用窗格之間的拖動軌跡，同時當波形查看器正在渲染時支持縮放。
仿真控制：新的配置分析工具欄按鈕和鍵盤快捷鍵改進了配置分析對話框功能，該對話框能夠捕獲原理圖上的所有仿真命令，包括注釋內的命令。可以自動注釋/取消注釋原理圖文本并使用 shift 和左鍵單擊在 Spice 指令與注釋之間切換。
器件參數編輯器：這是新增對話框，可以編輯和排序并瀏覽與器件相關的參數，具有恢復所有參數默認值的按鈕并且可以通過指示鍵訪問 analog.com。
元器件選擇：優化后的布局更加直觀簡潔，搜索功能可以鏈接至 analog.com。
操作：改進了日志文件，會報告 LTspice 版本等更多相關信息，記錄所有非默認仿真選項（公差等），刪除了不相關的 SIM 統計信息，簡化了 FRA 日志信息。
FRA 對話框設置
LTspice 的 FRA（Frequency Response Analysis）頻率響應分析是一種專門的瞬態仿真工具，適用于無法通過典型交流小信號分析的非線性系統，比如開關電源和控制環路的設計及分析。
FRA 分析就是將 FRA 組件也就是頻率響應分析儀插入環路，通過注入一系列測試信號到閉環系統中，利用 FRA 分析提取增益和相位與頻率的關系并創建波特圖進行分析。簡而言之，FRA 組件和指令可用于提供測試信號和分析。
FRA 功能的基本使用步驟包括添加 FRA 組件，配置組件和添加分析指令。配置參數時是需要了解電路達到穩定狀態所需的啟動時間、 特定電路的目標頻率、 以及充分利用此分析所需的激勵信號幅度。
LTspice FRA 設置

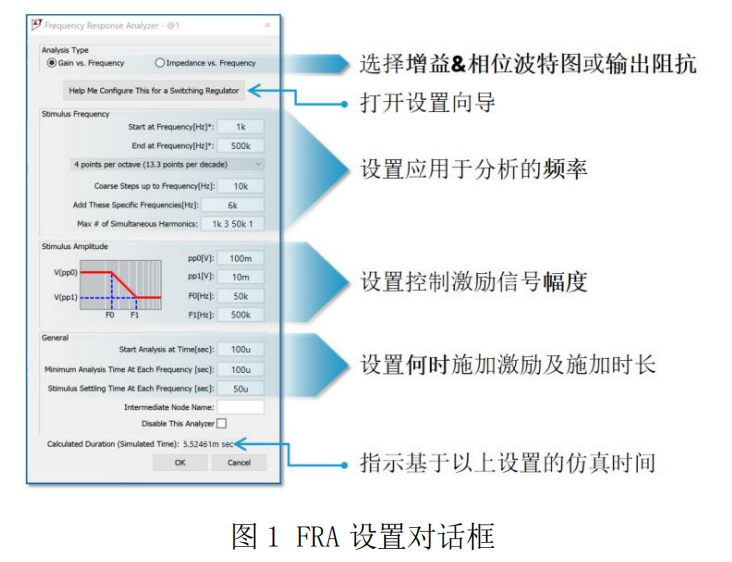

右擊頻率響應分析儀后顯示圖 1 設置對話框，通過此對話框進行控制分析參數的設置。對話框由上而下分別代表：增益/相位波特圖或輸出阻抗分析的選擇、頻率設置、控制激勵信號幅度的設置、應用激勵的施加時間控制及時長和仿真所需時間的指示。完成所有參數設置后則會計算出仿真花費的時間。參數設置不同，仿真時間也不相同。
1. 頻率設置：

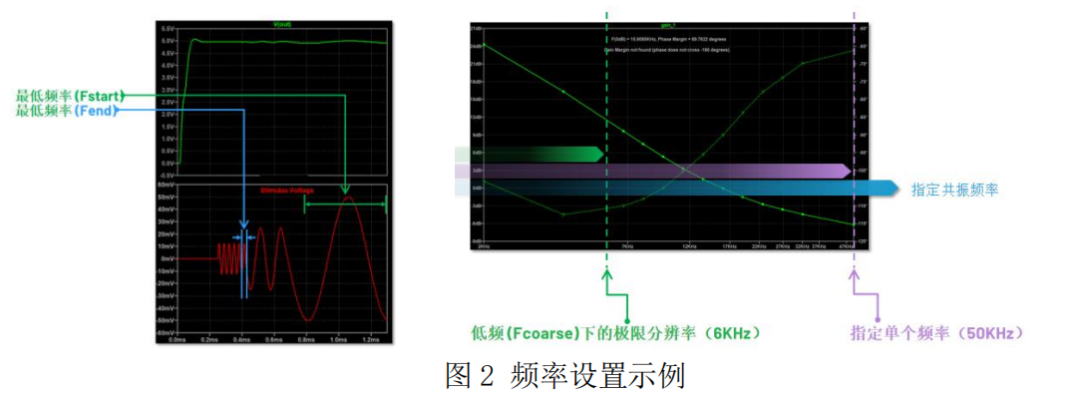

(1) 激勵頻率框中指定最低頻率、起始頻率和結束頻率（最高頻率），圖 2 體現了設定值和波形關系。LTspice 首先以最高頻率進行掃描，若分析過程取消也可獲得最多數據點。對話框以倍頻程指定指定分辨率，便于 LTspice 應用共振諧波進行加速仿真。
(2) 激勵頻率部分可以設置最高步進頻率，此值基本上限制了較低頻率下的掃描分辨率，圖 2 以 6KHz 為例，6KHz 以下每倍頻程有一個數據點，6KHz 以上每倍頻程有 4個點。示例中指定的單個頻率為 50KHz，除了掃描中的頻率外還進行了 50KHz 分析。
指定 LTspice 應用的最大諧波數的默認值是 1。仿真時可以同時施加多個頻率激勵，隨著應用激勵的增多，LTspice 將降低幅度以避免非線性問題，但會導致準確度降低。這是速度和準確度間的權衡，數字越大，失真越敏感，但仿真速度也會越快。

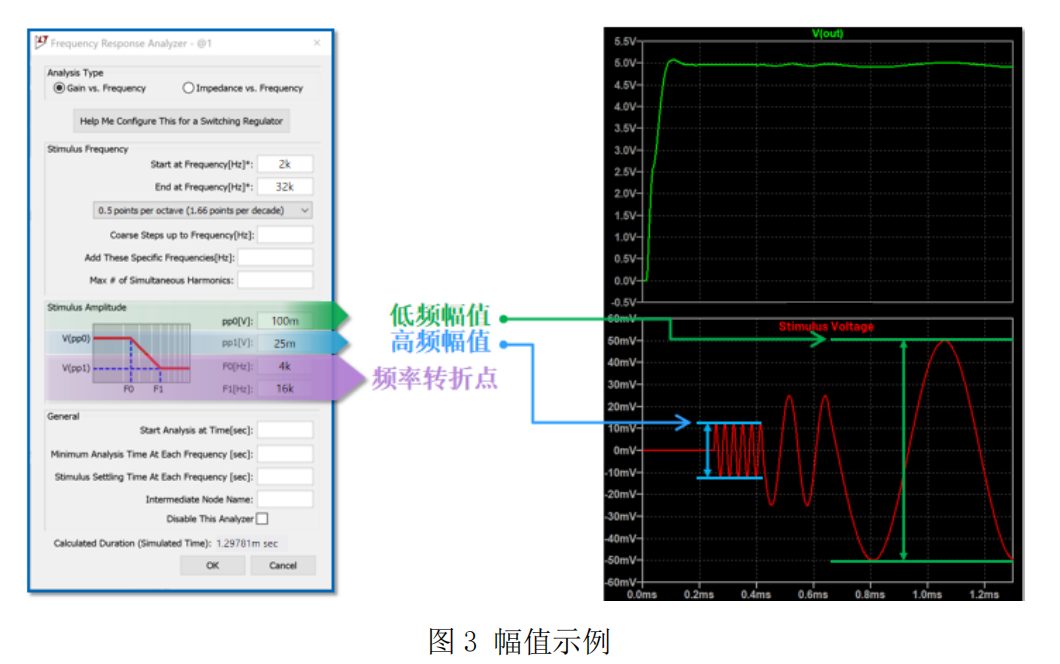

2. 控制激勵信號幅值設置：圖 3 示例了低頻和高頻下的幅值。信號幅值足夠大的話，即使除以增益，LTspice 也能進行解析；信號足夠小的話可以避免引起非線性操作，比如限制誤差增長，使得信號在整個頻率范圍內不超出安全邊界。
頻率較低時，增益往往較高，這通常會支持更多信號、更多激勵；頻率較高時，增益往往較低，支持較少的激勵以避免非線性操作。
3. “通用”對話框設置
(1) 延遲：開始執行頻率響應分析之前 LTspice 將要等待的延遲，期望此時間足夠長以使電路達到穩定狀態。
(2) 平均時間：可以平均掉開關噪聲，（100÷fsw）是較好的起點值。
(3) 建立時間：每次應用新激勵后將要等待的時間，軟件會丟棄開始分析前等待時間的這段數據。通常（2÷f0dB）的值足以讓電路穩定下來。

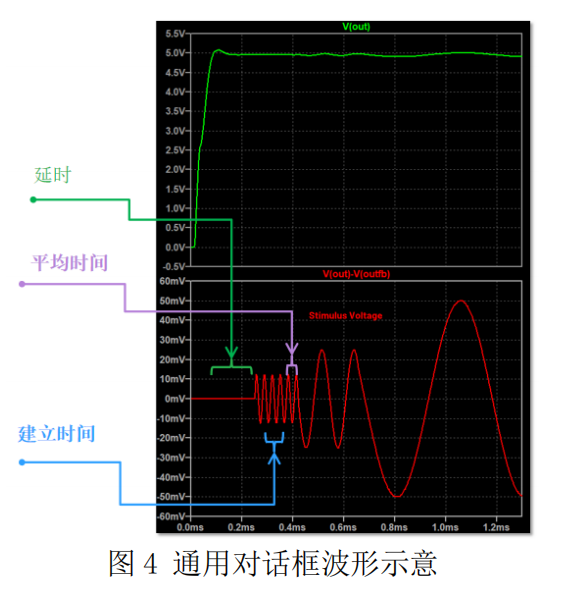

圖 4 示意了這些參數在波形上的實際物理意義。
