摘 要：硅負極因有著極高的比容量而受到廣泛關注，在負極中少量添加即可顯著提升負極比容量，但是其巨大的體積膨脹會制約其循環壽命。在全電池中，可以通過改變N/P比來調節負極利用率，控制硅負極的嵌鋰深度，從而改變電池比能量和循環性能。制作了 1.09、1.06和 1.03三種 N/P 比的聚合物軟包電池，測試結果表明隨著N/P 比的降低，負極中硅總量減少，電池質量減輕，使電池的首次效率和比能量升高，但是在長循環測試時，硅負極嵌脫鋰深度進行，體積膨脹加劇，最終導致循環壽命縮短。因此，在磷酸鐵鋰體系中引入硅負極，并設計合適的 N/P 比，有望以犧牲循環壽命為代價提升鐵鋰體系比能量至200 Wh/kg。
關鍵詞：硅碳；N/P比；磷酸鐵鋰；能量密度；循環壽命
隨著我國新能源汽車產業的蓬勃發展，行業對鋰離子電池比能量提出了更高要求。就負極材料而言，傳統插層機制的石墨材料應用最為廣泛，但是商用石墨的實測比容量已經達到 365 mAh/g，幾乎達到了比容量極限 370 mAh/g，對其進行改性也很難顯著提升電池的比能量。純硅負極材料的理論嵌鋰比容量為 4200 mAh/g，還擁有更高的嵌鋰電位，可以防止鋰枝晶的產生，并且目前已經商用的新型硅碳材料的實際嵌鋰比容量也可以達到 1800 mAh/g 以上，遠遠高于石墨材料。然而，硅負極材料在充電和放電過程中經歷顯著的體積變化(>300%)，會產生機械應力，導致硅顆粒破碎粉化、SEI 膜的不斷損壞和再生會消耗電解液，并破壞電極之間的電接觸，最終導致電池失效。因此，目前商用電池往往只需在負極中添加少量硅(<5%)就可以明顯提升負極比容量，同時保證電池的循環穩定性，并且降低負極涂布面密度，達到提升電池的比能量的效果。
N/P比是鋰離子電池負極和正極容量的比值，是鋰離子電池設計中不可或缺的重要一環，當 N/P 比接近 1 時，理論上可以最大限度地避免負極容量浪費，節約成本，并提升比能量，但是目前已經商業化的鋰離子電池產品設計 N/P 比均高于 1，以降低因?yàn)檫^充導致的析鋰風險。在含硅電池體系中，全電池 N/P 比的精準設計可以平衡硅負極活性物質利用率與嵌鋰深度，調控硅顆粒的不可逆膨脹，從而提升循環壽命和能量密度。
本文通過調節電池負極涂覆量，改變含硅體系全電池N/P比，探究N/P比對磷酸鐵鋰-硅碳體系全電池比能量、電化學性能等多方面的影響，為含硅體系N/P比設計提供思路。
1 實 驗
1.1 電池制作
電池正極片由活性物質磷酸鐵鋰(LiFePO4)、炭黑導電劑、多壁碳納米管導電劑、粘結劑聚偏氟乙烯(PVDF)組成，集流體為 13 μm 涂碳鋁箔。負極片由人造石墨(AG)、新型硅碳材料(SiC)、炭黑導電劑、單壁碳納米管導電劑、粘結劑羧甲基纖維素鈉(CMC)和粘結劑丁苯橡膠(SBR)組成，集流體為 6 μm 雙光銅箔，其中硅負極添加量為總活性物質的 8%。正、負極片經過勻漿、涂布、碾壓、分切工序制成。正、負極片再與聚乙烯(PE)隔膜通過卷繞的方式制成極組，然后焊接極耳、封入鋁塑殼中，再經過烘干、注液、化成、老化等步驟制成軟包電池。電解液為六氟磷酸鋰和碳酸酯溶劑體系，鋰鹽濃度為1 mol/L。
本文設計了三個實驗方案，其中正極極片涂覆量為 40.60 mg/cm2，三個方案正極極片完全相同。設計全電池 N/P 比分別為 1.09、1.06、1.03，分別對應負極片涂覆量為 14.13、13.74 和 13.35 mg/cm2。每個方案制備 60支電池，電池設計容量為 3.0 Ah，充放電電壓范圍為2.50~3.65 V。
1.2 負極片物性測試
粘結力：用雙面膠帶將碾壓分切后的極片粘貼在鋼片上，將漿料層從鋼片上剝離，記錄過程中的剝離載荷。體、面電阻：用電極電阻測試系統測試極片電阻率，基于有限體積法的電位分布反向推導，得到漿料層本體電阻和漿料-集流體界面電阻。
1.3 電池電化學性能測試
化成：對裝配完成后的電池進行夾具化成，熱夾具溫度 40 ℃，壓力 7800 N/2 只，面壓強 0.5 MPa；冷夾溫度 25℃，壓力 3900 N/2 只，面壓強 0.33 MPa。統計60只電池的首次充、放電容量和能量，計算首次效率、比能量等參數。
直流內阻測試：在 25℃依次調整電池荷電狀態(state of charge, SOC)至 95%、80%、50%、20%和5%，測試 1C 放、充電 30s 的直流內阻(direct current inter‐nal resistance，DCIR)。
倍率充電：在 25 ℃將電池 1C 恒流放電至 2.5V，再依次用 0.33C、1C、2C 電流充電至 3.65 V，再恒壓充電至 0.05 C，分別記錄不同倍率下的恒流、恒壓充電容量，并計算恒流充入比。
倍率放電：在 25℃下將電池 1C 恒流充至 3.65V，再恒壓充電至 0.05C，分別用 0.33C、1C、2 C、3C、4C 放電至 2.5V，記錄不同倍率的放電容量，并計算相較于0.33C放電時的容量保持率。
不同溫度放電：在 25℃下將電池 0.33 C 恒流充至 3.65V，再恒壓充電至 0.05C，隨后分別在 25、60、45、30、10、0、-10、-20、-30℃下將電池 0.33C 放電至2.5V，記錄放電容量，并與25 ℃放電容量比較，計算容量保持率。
滿電高溫存儲：在25℃下，用0.33C充放電循環3次，記錄存儲前的充、放電容量，隨后將充滿電的電池轉移到60℃恒溫箱中靜置28d，每7d將電池取出恢復至常溫狀態測試電池的電壓，28d 后重新在25℃下進行 0.33C 充放電循環，記錄存儲后的殘余容量和恢復容量。
常溫循環：測試環境溫度為 25℃，測試流程為 1C充電至3.65V，恒壓充電至0.05V，靜置10 min，1C恒流放電至2.5V，靜置10 min，循環1000次停止。
高溫循環：測試環境溫度為 45℃，測試流程為 1C充電至3.65V，恒壓充電至0.05V，靜置10 min，1 C恒流放電至2.5V，靜置10 min，循環800次停止。
2 結果與討論
2.1 極片物理性能

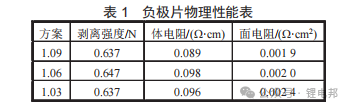

通過表 1中負極片粘結力結果可知，不同 N/P 比方案只改變了負極涂覆量，負極片剝離強度相差不大。
表 1 還反映了負極片的體、面電阻數據，N/P 比為 1.09 的方案負極片體電阻較低，1.06 和 1.03 的負極片有所升高。負極片面電阻隨著涂覆量的下降有略微升高的趨勢。
2.2 電池化成數據

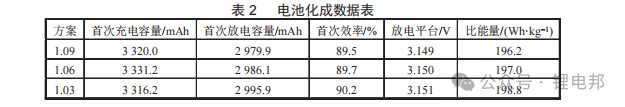

表 2所示是每個方案 60只電池化成數據的中位數。從表中可以看出，所有方案的首次效率和放電平臺均低于常規的鐵鋰-石墨體系電池，這是由于硅負極首次效率較低、脫鋰平臺較低導致的。但是隨著 N/P 比的逐漸降低，電池的放電容量、首次效率、放電平臺都有不同程度的提升，電池的比能量呈逐漸上升的趨勢，與實驗預期相符。
隨著 N/P 比降低，負極總?cè)萘肯陆担状涡瘦^低且脫鋰?yán)щy的硅顆粒總量減少，致使電池的放電容量、首次效率和放電平臺均有所上升。并且更低的 N/P 比還有著更少的負極涂覆量，在總?cè)萘亢湍芰坎蛔兊那疤嵯拢姵乜傎|(zhì)量有所下降，使電池的比能量提升。本實驗 N/P 比為 1.03 的電池比能量為198.8 Wh/kg，當 N/P 比繼續下降至 1 附近時，軟包電池比能量有望突破200 Wh/kg。
2.3 負極片滿電膨脹

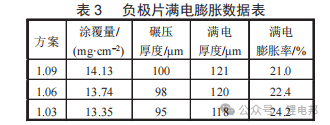

表 3 匯總了三個不同 N/P 比方案負極片的涂覆量、碾壓厚度、滿電膨脹厚度以及滿電膨脹率。本文實驗通過負極涂覆量調控，降低電池 N/P 比，在相同的極片壓實密度下，極片碾壓厚度隨著 N/P 比的下降逐漸降低，但是負極片完全嵌鋰后的滿電膨脹率卻逐漸上升。這說明隨著 N/P 比的降低，負極片中的硅負極顆粒進行深度嵌鋰，導致膨脹加劇。
2.4 直流內阻測試

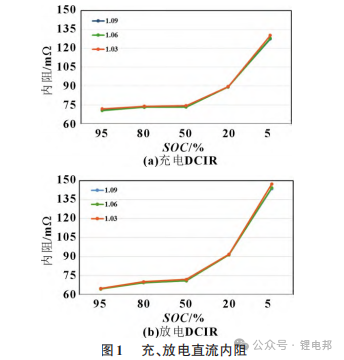

圖1為充、放電直流內阻測試結果。從圖中可以看出，隨著電池 SOC 態的降低，電池的充、放電直流內阻逐漸升高，但是三個方案的阻值均相差不大，N/P 比為 1.03的電池直流內阻在 5% SOC 時略微高于其他方案。
2.5 倍率性能

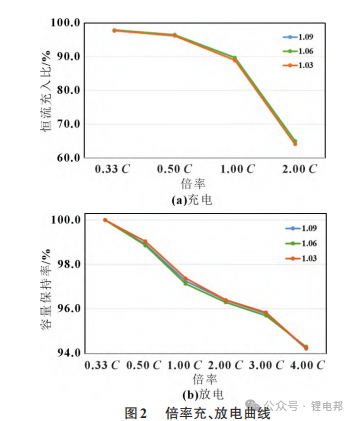

圖 2(a)和分別為三個方案電池的倍率充電恒流充入比曲線和倍率放電容量保持率曲線。從圖中可以看出，隨著充、放電倍率的升高，電池的恒流充入比和放電容量保持率均逐漸下降，而 3 個不同 N/P比電池之間無明顯差異，說明降低 N/P 比對電池倍率性能影響不大。
2.6 不同溫度放電

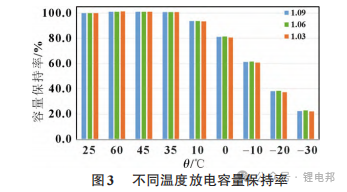

從圖3可以看出，當放電溫度高于25℃時，電池能放出更多的容量，放電容量保持率超過 100%。當溫度下降到 25℃以下直到-30℃時，電池的放電能力逐步下降，特別是放電溫度低于 0℃以后，放電容量保持率迅速降低，而三個方案之間無明顯差異。
2.7 高溫存儲

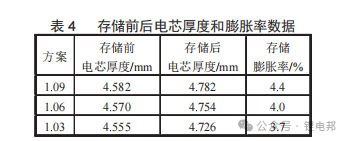

表4中的數據為高溫存儲前、后電芯的厚度和膨脹率數據，隨著 N/P 比的降低，電芯存儲膨脹率逐漸下降。

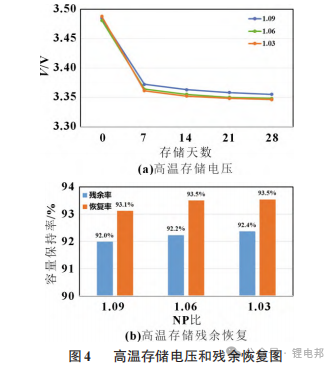

圖4(a)為高溫存儲電壓變化曲線，從圖中可以看出，到高溫存儲到第7 d時，N/P比為1.09、1.06和1.03三個方案電池電壓逐一降低，但是隨著存儲時間的延長，三個方案的電壓逐漸趨于一致。圖4(b)為高溫存儲容量殘余恢復圖像，隨著 N/P 比的下降，電池的容量殘余率逐漸升高，容量恢復率 1.06和 1.03 相同，且高于1.09，說明降低 N/P 比對存儲性能有一定的提升效果。
電芯在 60 ℃高溫滿電存儲時，負極側會發生電解液中溶劑 EC、DEC 的分解產生氣體 CO2，以及負極表面SEI膜的破裂、修復消耗活性鋰離子并產生氣體，導致電芯厚度膨脹和容量損失。而硅基材料劇烈的體積膨脹往往會導致其表面的SEI膜更易破損，SEI 膜修復時就會損失更多的活性鋰并產生更多氣體，導致電芯高溫存儲后容量的殘余恢復率下降，膨脹率增加。當電池 N/P 比逐漸降低時，負極片涂覆量降低，硅顆粒數量減少，因硅顆粒體積膨脹所導致的 SEI 膜副反應也隨之減少，最終導致低 N/P 比電池的膨脹率較低，殘余恢復率較高。
2.8 循環性能

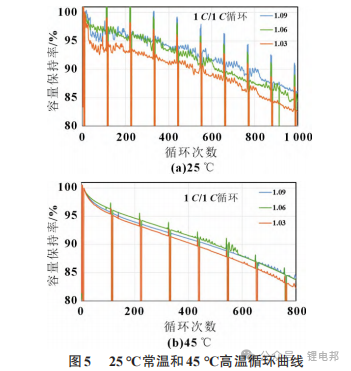

圖 5(a)為三個方案電池在 25 ℃下的常溫循環容量保持率曲線。從圖中可以看出，N/P 比為 1.03的電池在循環 1 000 次的過程中容量保持率始終低于1.09 和 1.06 兩個方案，其循環 1 000 次后容量保持率約為 82.5%。N/P 比為 1.06 的電池在循環初期的容量保持率與 1.09 方案相當，但是隨著循環次數增加到 300 次以上時，1.06 方案電池容量加速衰減，其循環 1 000 次后容量保持率約為 84.3%。而 N/P 比為1.09 的電池循環容量保持率最高，且無明顯加速衰減趨勢，在循環1000次后的容量保持率約為86.0%。圖 5(b)為不同 N/P 比電池在 45℃高溫下循環的容量保持率曲線。從圖中可以看出 N/P 比為 1.03 的電池的容量保持率最低，且在 800 次循環中加速衰減，與另外兩個方案的容量保持率之間差距逐漸增大，其在循環 800 次后的容量保持率約為82.3%。循環初期，N/P 比為 1.06 的電池容量保持率最高，但是隨著循環的進行，衰減逐漸加速，其循環 800 次后容量保持率為 83.7%。N/P 比為 1.09 的方案循環前期容量保持率稍差于 1.06方案，但是穩定性較好，衰減較慢，最終循環結束時容量保持率為84.1%。
通過分析循環數據可知，隨著N/P比從1.09下降到 1.03，電池常溫 1 000 次 循環容量保持率降低3.5%，按照現有趨勢推算，衰減到 80% 時的循環壽命約減少 230 次；高溫 800 次循環容量保持率降低1.8%，推算循環壽命約減少100次。電池的循環性能總體呈下降趨勢。這是因?yàn)镹/P比降低，負極總?cè)萘肯陆担谘h(huán)過程中的嵌、脫鋰行為深度進行，更容易導致負極結構坍塌。另外，低N/P比的負極在嵌鋰過程中，會有更多的鋰離子嵌入硅顆粒中，導致硅顆粒體積膨脹加劇，使硅顆粒更容易破碎失效，最終導致容量衰減加速。
3 結 論
綜上所述，在鐵鋰-硅負極體系全電池中，更低的N/P比對DCIR、倍率性能、不同溫度放電性能無明顯影響。但是因?yàn)楦俚呢?fù)極總量和硅顆粒總量，能夠在一定程度上提升電池的首次放電容量、首次效率和放電平臺，減輕電池質量，提升比能量。在長循環性能測試時，N/P 比的下降使硅顆粒的嵌、脫鋰行為深度進行，硅負極體積膨脹加劇，更易破碎失效，最終導致電池循環容量衰減加速。因此，在鐵鋰體系中引入硅負極，并設計接近于 1 的 N/P 比，有望以犧牲部分循環壽命為代價，將磷酸鐵鋰體系比能量提升至200 Wh/kg以上。
