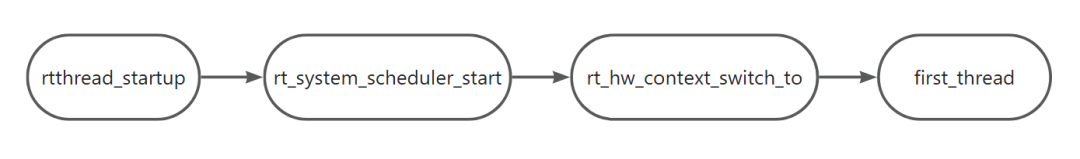

RT-Thread 調度第一個線程的主要流程分如下：
rtthread_startup：RTT的啟動函數，主要負責板級驅動，調度器，系統線程初始化，啟動調度的工作
rt_system_scheduler_start：調度系統第一個線程
rt_hw_context_switch_to：初始化上下文切換環境，觸發 PendSV 異常
first_thread：系統中優先級最高的線程的入口函數
???
rt_hw_context_switch_to
rt_hw_context_switch_to((rt_uintptr_t)&to_thread->sp)：

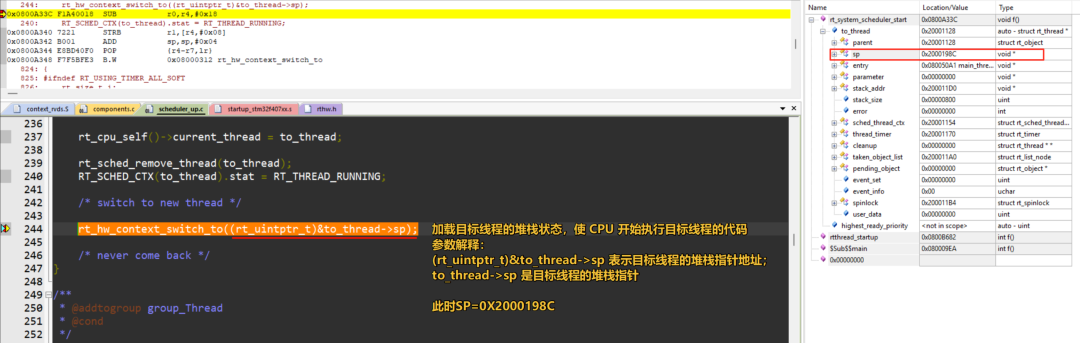

加載目標線程的堆棧狀態，使CPU開始執行目標線程的代碼
(rt_uintptr_t)&to_thread->sp 表示目標線程的堆棧指針地址；to_thread->sp是目標線程的堆棧指針，此時 SP=0x2000198C
函數原型：
rt_hw_context_switch_to PROCEXPORT rt_hw_context_switch_to; set to threadLDR r1, =rt_interrupt_to_threadSTR r0, [r1]
這段匯編可以類比為C語言寫法：
rt_uintptr_t r0 = (rt_uintptr_t)&to_thread->sp; // r0 傳入的棧指針地址rt_uintptr_t *r1 = &rt_interrupt_to_thread; // r1 加載 rt_interrupt_to_thread 的地址*r1 = r0; // 將 r0 的值賦給 r1 指向的地址

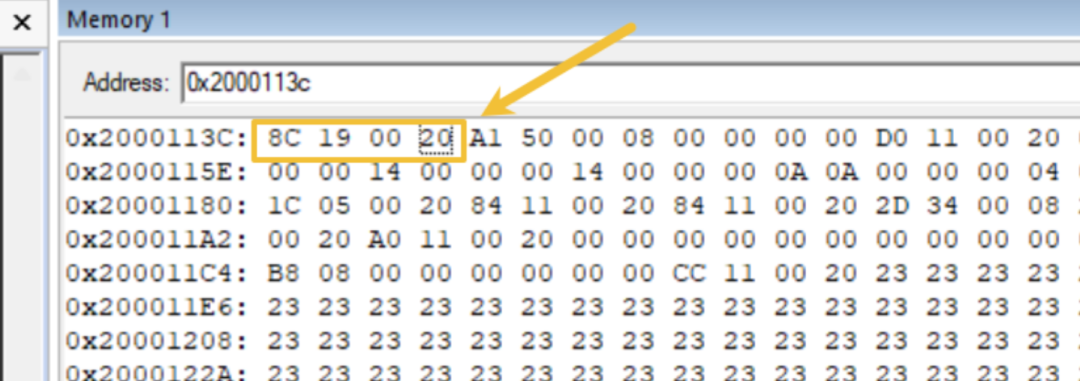

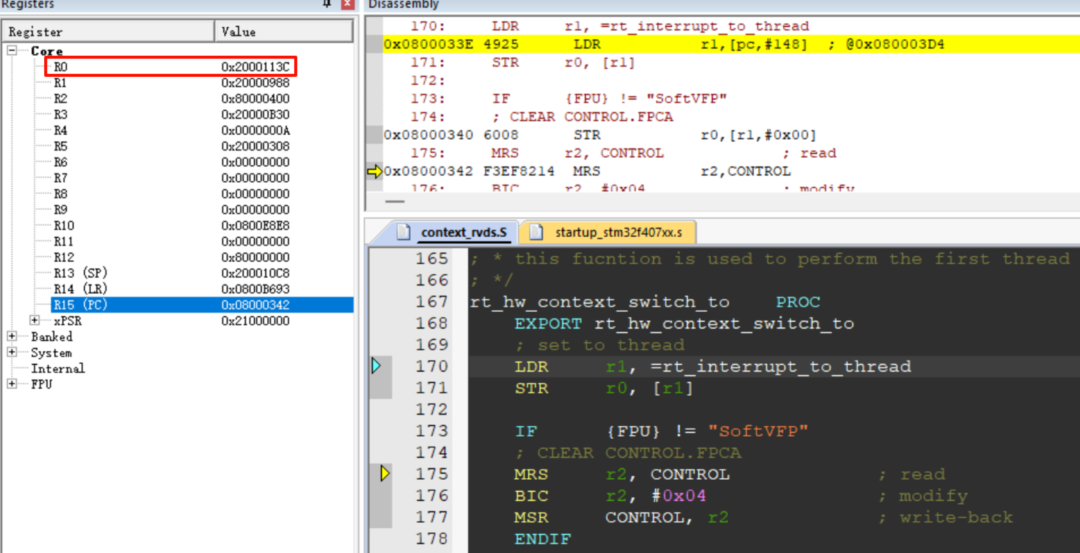

此時 rt_interrupt_to_thread 地址存儲的是目標線程SP的地址，通過內存窗口查看 0x2000113c 地址中內容，內容即為 0x2000198C：

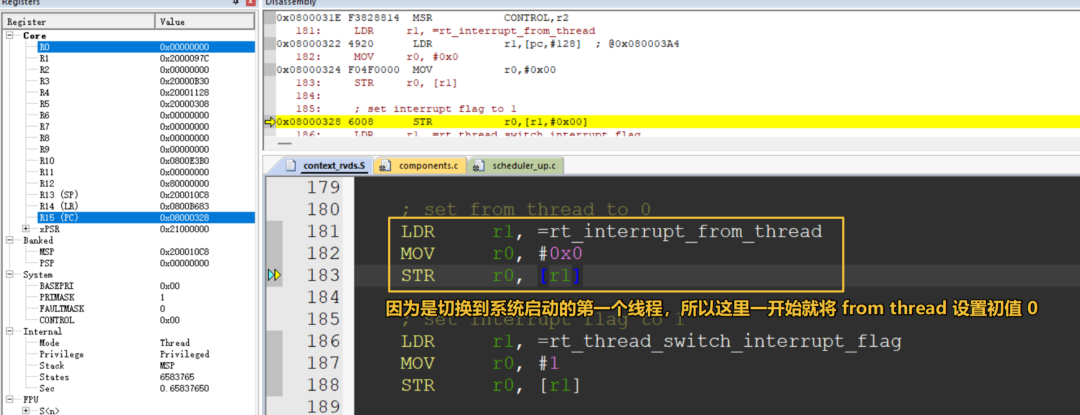

接下來設置 rt_interrupt_from_thread 的值為0，表示啟動第一次線程切換：

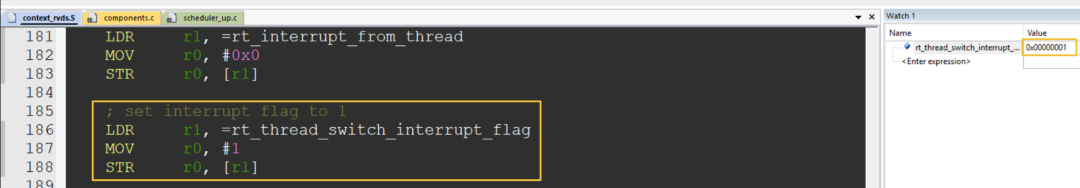

設置中斷標志位 rt_thread_switch_interrupt_flag 的值為1，因?yàn)?Cortex-M 是通過 PendSV 異常進行線程切換的，所以這里置位表示要進行切換，稍后會用到。
NVIC_SYSPRI2 EQU 0xE000ED20 ; system priority register (2)NVIC_PENDSV_PRI EQU 0xFFFF0000 ; PendSV and SysTick priority value (lowest); set the PendSV and SysTick exception priorityLDR r0, =NVIC_SYSPRI2 ; 將 NVIC_SYSPRI2 的地址加載到 r0LDR r1, =NVIC_PENDSV_PRI ; 將 NVIC_PENDSV_PRI 的值加載到 r1LDR.W r2, [r0,ORR r1, r1, r2 ; 將 r1 和 r2 的值進行按位或操作，保持其他位不變STR r1, [r0] ; 將修改后的值寫回 NVIC_SYSPRI2，更新 PendSV 和 SysTick 的優先級
接下來分別將 PendSV 和 SysTick 異常的優先級設置為最低優先級（0xFFFF0000）
最低優先級的意義：
延遲上下文切換：通過將 PendSV 的優先級設置為最低（0xFF），確保它在所有其他中斷（例如硬件中斷或更高優先級的異常）處理完成后才會執行。這避免了上下文切換被高優先級中斷打斷，保證了中斷處理程序的實時性。
避免搶占：在 RTOS 中，上下文切換是一個相對耗時的操作（涉及保存/恢復寄存器、棧操作等）。將 PendSV 設置為最低優先級，確保它不會搶占其他關鍵中斷（如定時器、外部設備中斷），從而提高系統的實時性和穩定性。
; trigger the PendSV exception (causes context switch)LDR r0, =NVIC_INT_CTRL ; 將 NVIC_INT_CTRL 的地址加載到 r0LDR r1, =NVIC_PENDSVSET ; 將 NVIC_PENDSVSET 的值加載到 r1STR r1, [r0] ; 將 r1 的值寫入 NVIC_INT_CTRL 寄存器
這段代碼通過向 NVIC 的 ICSR 寄存器寫入 NVIC_PENDSVSET 值，手動的觸發 PendSV 異常。觸發后，處理器會在當前中斷或異常處理完成后調用 PendSV_Handler，執行線程上下文切換。
SCB_VTOR EQU 0xE000ED08 ; Vector Table Offset RegisterLDR r0, =SCB_VTOR ; 將 SCB_VTOR 的地址加載到 r0LDR r0, [r0] ; 從 SCB_VTOR 地址讀取向量表地址到 r0LDR r0, [r0] ; 從向量表起始地址讀取初始 MSP 值到 r0MSR msp, r0 ; 將 r0 的值寫入 MSP 寄存器
這段代碼從向量表中提取初始主堆棧指針（MSP）的值，并將其恢復到 MSP 寄存器。
作用是重置主堆棧指針（MSP）到系統啟動時的初始狀態，通常用于初始化或上下文切換的場景，確保處理器在特權模式下使用正確的堆棧。

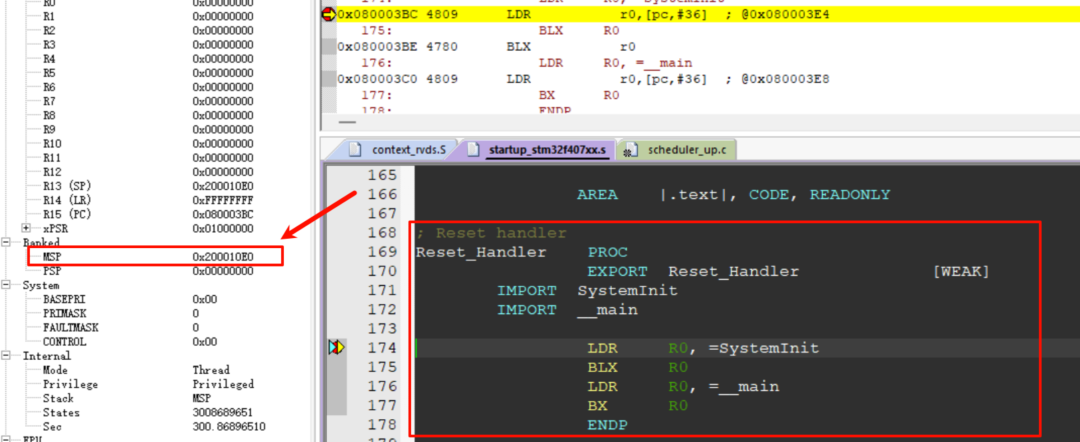

芯片啟動時（Reset_Handler），MSP的數值為：0x200010E0
我們可以發現當執行完206行后
MSP 的數值已經恢復成初值了（0x200010E0）
CPSIE F ; 啟用故障異常（Fault）CPSIE I ; 啟用中斷（Interrupt）
CPSIE I：
指令含義：CPSIE I 用于啟用中斷。
作用：該指令清除 PRIMASK 寄存器的值（將其置為 0），從而啟用所有配置為可屏蔽的中斷（包括外部中斷和系統異常）。
背景：
PRIMASK 是一個特殊寄存器，用于控制中斷的屏蔽狀態。當 PRIMASK = 1 時，除 NMI 和 HardFault 外的所有中斷被禁用。
因此到了這里代表即將要觸發 PendSV 中斷來進行線程切換
; clear the BASEPRI register to disable masking priorityMOV r0, #0x00 ; 將 r0 設置為 0MSR BASEPRI, r0 ; 將 r0 的值（0）寫入 BASEPRI 寄存器
作用：
在觸發 PendSV 異常后，清除 BASEPRI 確保不會因?yàn)橹暗膬?yōu)先級屏蔽設置而阻止任何中斷的觸發。
這是初始化線程環境的一部分，確保目標線程運行時，處理器能夠響應所有可屏蔽中斷。
???
PendSV_Handler

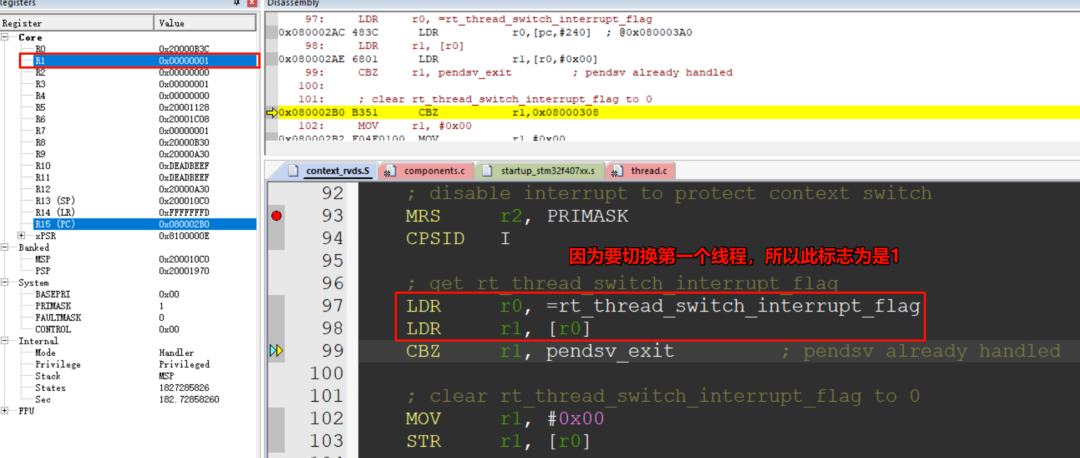

PendSV_Handler PROCEXPORT PendSV_Handler; disable interrupt to protect context switchMRS r2, PRIMASK ; 將 PRIMASK 寄存器的值讀取到 r2CPSID I ; 禁用中斷（設置 PRIMASK = 1）; get rt_thread_switch_interrupt_flagLDR r0, =rt_thread_switch_interrupt_flag ; 將 rt_thread_switch_interrupt_flag 的地址加載到 r0LDR r1, [r0] ; 從該地址讀取值到 r1CBZ r1, pendsv_exit ; 如果 r1 為 0，跳轉到 pendsv_exit
保護上下文切換：
通過 CPSID I 禁用中斷，確保上下文切換過程不被其他中斷打斷。
保存 PRIMASK（通過 MRS r2, PRIMASK）允許在切換完成后恢復原始中斷狀態，避免影響系統的中斷配置。
檢查切換請求：
通過讀取 rt_thread_switch_interrupt_flag，檢查是否需要執行上下文切換。如果標志為 0，說明無需切換，直接退出，減少不必要的開銷。
LDR r0, =rt_interrupt_from_thread ; 將 rt_interrupt_from_thread 的地址加載到 r0LDR r1, [r0] ; 從該地址讀取值到 r1CBZ r1, switch_to_thread ; 如果 r1 為 0，跳轉到 switch_to_thread
這段代碼檢查 rt_interrupt_from_thread 是否為 0，以決定是否需要保存當前線程的上下文。
如果 r1 為 0，說明無需保存上下文，直接跳轉到 switch_to_thread 加載目標線程的上下文。
如果 r1 非零，說明有來源線程需要保存上下文，代碼會繼續執行后續的寄存器保存操作（如保存 r4-r11 和 FPU 寄存器）。
聯系上文，rt_interrupt_from_thread在系統啟動時在函數rt_hw_context_switch_to中已經置為0，所以此時應該切換到 switch_to_thread 函數

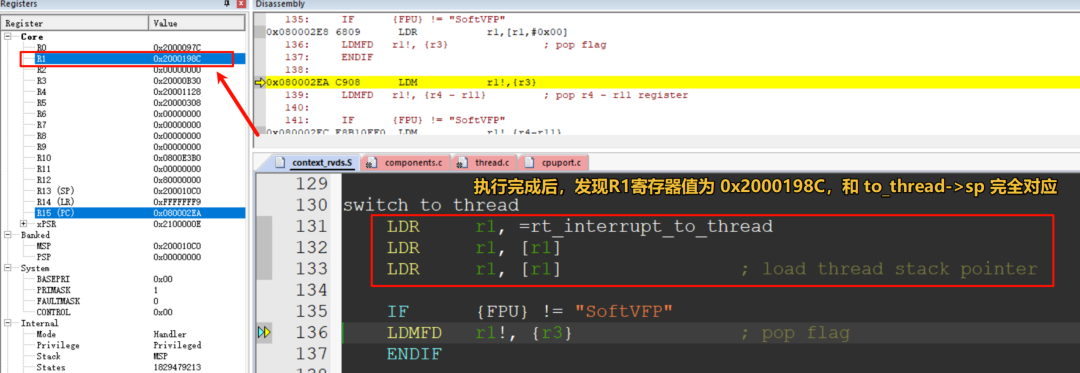

switch_to_threadLDR r1, =rt_interrupt_to_thread ; 將 rt_interrupt_to_thread 的地址加載到 r1LDR r1, [r1] ; 從該地址讀取值到 r1LDR r1, [r1] ; 從該值指向的地址讀取線程堆棧指針到 r1
作用：
rt_interrupt_to_thread 存儲目標線程的堆棧指針地址（rt_hw_context_switch_to函數傳入的第一個參數）。
第一次 LDR r1, [r1] 從 rt_interrupt_to_thread 讀取目標線程的堆棧指針地址（例如，&to_thread->sp）。
第二次 LDR r1, [r1] 從該地址讀取實際的堆棧指針值（to_thread->sp），即目標線程的當前堆棧頂部。
通過上述步驟，獲取目標線程的堆棧指針，為后續從堆棧中恢復上下文做準備。
針對棧幀的處理：
IF {FPU} != "SoftVFP"LDMFD r1!, {r3} ; 彈出 FPU 使用標志到 r3ENDIFLDMFD r1!, {r4 - r11} ; 彈出 r4 - r11 寄存器IF {FPU} != "SoftVFP"CMP r3, #0 ; 如果 flag_r3 != 0VLDMFDNE r1!, {d8 - d15} ; 彈出 FPU 寄存器 s16~s31ENDIFMSR psp, r1 ; 更新堆棧指針到 PSPIF {FPU} != "SoftVFP"ORR lr, lr, #0x10 ; lr |= (1 << 4)，清除 FPCACMP r3, #0 ; 如果 flag_r3 != 0BICNE lr, lr, #0x10 ; lr &= ~(1 << 4)，設置 FPCAENDIF
作用：
如果處理器支持硬件浮點單元，從目標線程的堆棧中彈出 FPU 使用標志。
從目標線程的堆棧中彈出寄存器 r4 到 r11 的值，恢復目標線程的通用寄存器狀態。
r4-r11 是 ARM 架構中需要手動保存的寄存器，r0-r3 和 r12 等由硬件自動壓棧

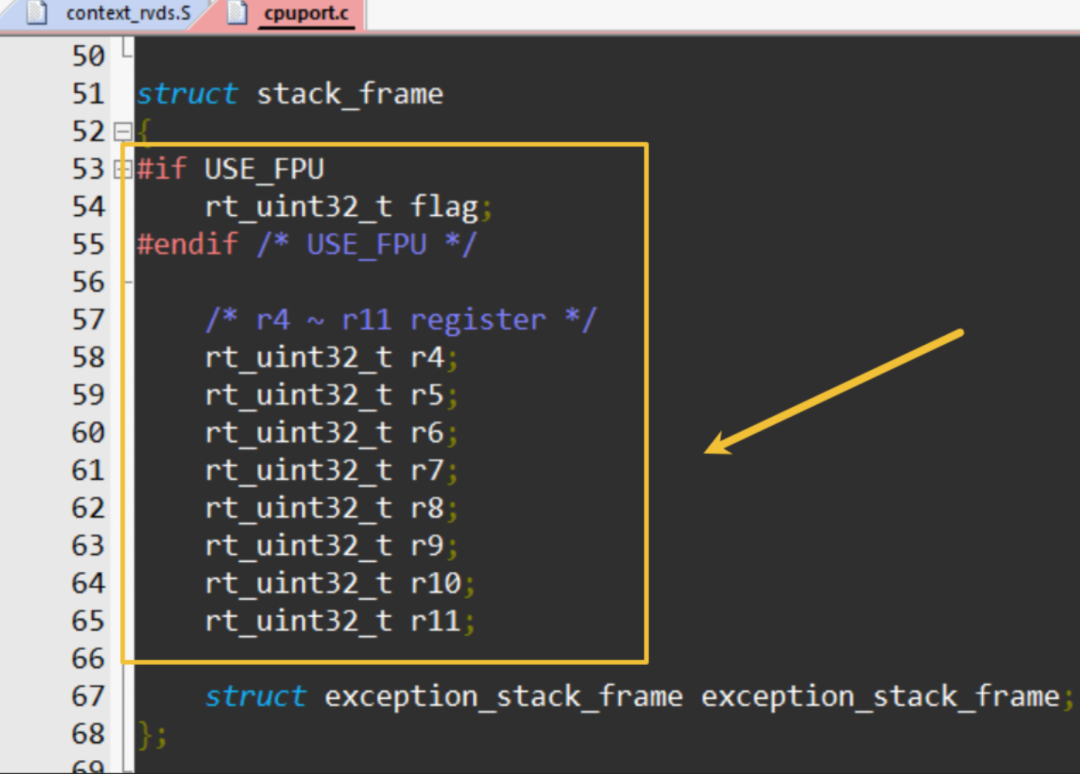

可見壓棧的順序和 cpuport.c 中的線程棧幀是完全對應的，見下圖：
???
Pendsv_Exit
作用：
恢復中斷狀態：
通過 MSR PRIMASK, r2，恢復進入 PendSV 異常前的中斷狀態（使能或禁用），確保系統中斷配置不受影響。
設置異常返回堆棧：
通過 ORR lr, lr, #0x04，設置 EXC_RETURN[2] = 1，確保異常返回時使用 PSP，切換到目標線程的堆棧。（線程模式使用 PSP，特權模式使用 MSP）。
完成異常退出：
通過 BX lr，觸發異常返回，處理器切換到線程模式，恢復目標線程的執行上下文（包括 PC、寄存器和堆棧）。

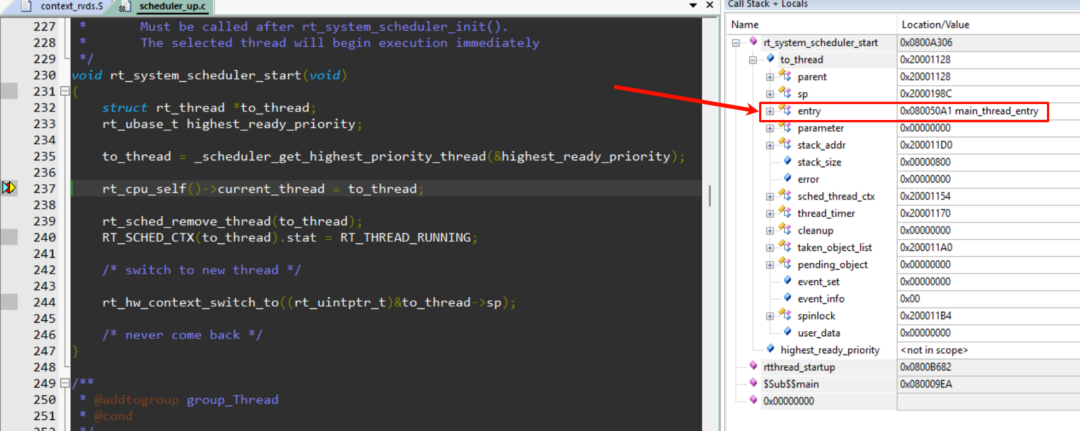

通過調試我們可以查看要切換的第一個線程的入口地址是：0x080050A1

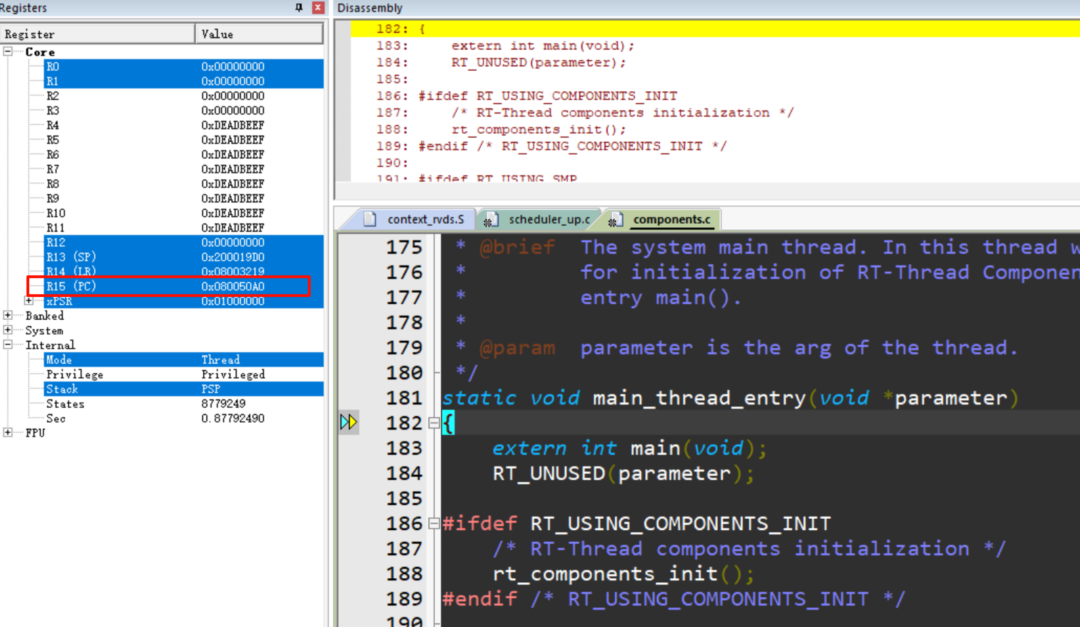

當執行完成 pendsv_exit 函數后，進入 main_thread_entry 線程入口函數，可以看到PC指向的地址是移植的，至此已經完成了 RT-Thread 的第一個線程切換。
