這個方法很實用！一眼能看出電源電路是哪種拓撲：buck？boost？buck-boost？

▼關注微信公眾號：硬件那點事兒▼

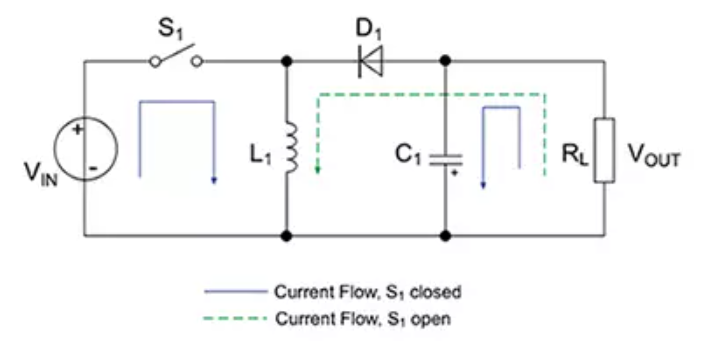

當電感的一端連接到地，通過開關和二極管形成回路，另一端與開關和二極管相連時，電路就構成了Buck-Boost變換器。其工作原理是開關導通時，電感從輸入電壓儲能；開關關斷時，電感通過二極管向輸出端釋能。由于電感與地連接，輸出電壓的極性與輸入相反，且幅度可高于或低于輸入電壓。

輸出電壓Vout = -D / (1 - D) * V_in)（D為占空比），可升可降。

觀察電路圖，若電感一端接地，且通過開關與輸入端相連，另一端與二極管連接至輸出端，則為Buck-Boost拓撲。

2. 電感連接到輸入端：Boost變換器

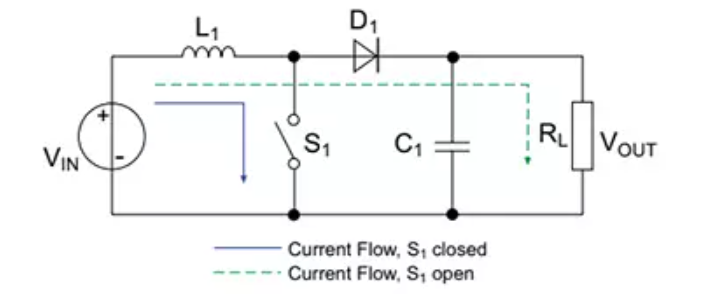

當電感直接連接到輸入電壓端，另一端通過開關與地連接，并通過二極管連接到輸出端時，電路構成Boost變換器。開關導通時，電感從輸入端儲能；開關關斷時，電感與輸入電壓串聯，通過二極管向輸出端升壓。

輸出電壓Vout = Vin / (1 - D) ，始終高于輸入電壓。

觀察電路圖，若電感一端接輸入電壓，另一端與開關和二極管節點相連，則為Boost拓撲。

3. 電感連接到輸出端：Buck變換器

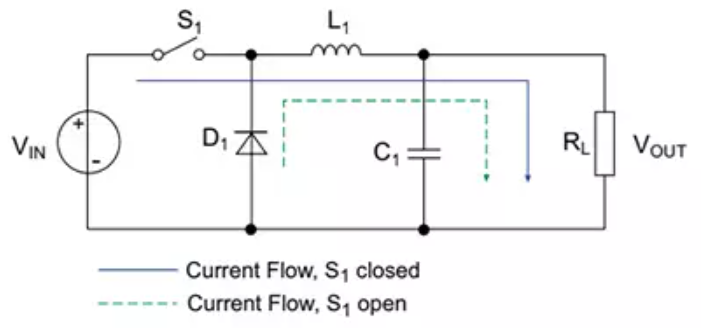

當電感一端連接到輸出端，另一端通過開關與輸入電壓連接，并通過二極管與地相連時，電路構成Buck變換器。開關導通時，輸入電壓通過電感向輸出端充電；開關關斷時，電感通過二極管維持輸出電流。

輸出電壓Vout = D * Vin，始終低于輸入電壓。

觀察電路圖，若電感一端接輸出端，另一端與開關和輸入電壓相連則為Buck拓撲。

電感直接和地相連：構成升降壓變換器Buck-Boost。
