“OM”的意思是“Optical Multi-mode”，是多模光纖的一種標準，用來表示光纖等級。目前，TIA和IEC定義的光纖跳線標準包括OM1、OM2、OM3、OM4、OM5。
什么是多模和單模？
單模光纖（SMF）是一種只允許一種模式傳輸?shù)墓饫w，纖芯直徑約為8-9μm，外徑約為125μm。
多模光纖（MMF）允許在單根光纖上傳輸不同模式的光，纖芯直徑為50μm和62.5μm。
與多模光纖相比，單模光纖可以支持更長的傳輸距離。從100Mbps以太網到1G千兆網絡，單模光纖可以支持5000m以上的傳輸距離。多模光纖僅適用于中短距離、小容量的光纖通信系統，例如校園網、企業局域網和數據中心。
多模光纖有很多不同的類型，每種類型都有其獨特的性能特性。

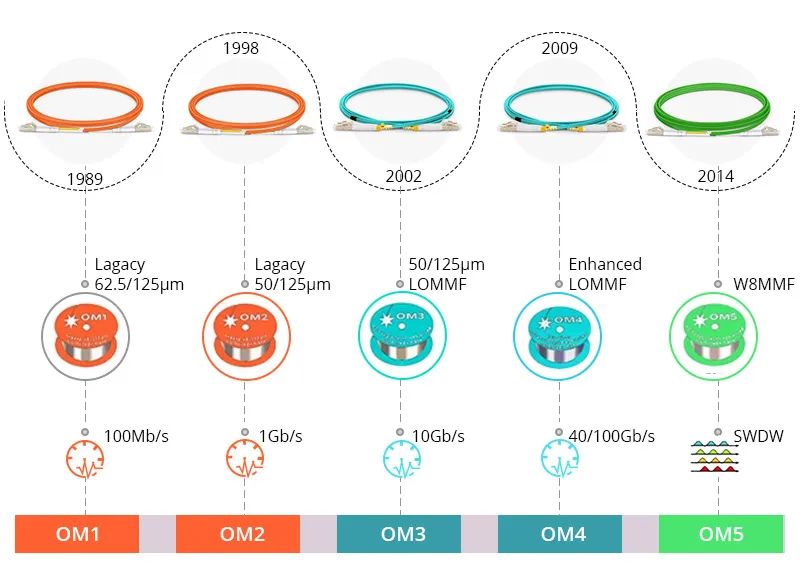

OM1、OM2、OM3、OM4、OM5 是多模光纖類型的迭代名稱。“OM”是“Optical Multimode”（光學多模）的縮寫。阿拉伯?dāng)?shù)字可以理解為不同代多模光纖標準的發布順序。按時間順序排列，數字越大，發布時間越晚。OM1 光纖是最早的，而 OM5 光纖是最新版本。

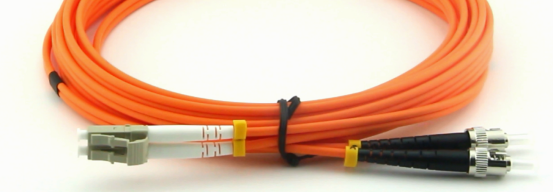

OM1 光纖通常采用橙色護套，并以 LED 光源作為光源。由于其纖芯尺寸為 62.5μm，包層直徑為 125μm，因此也稱為 62.5/125μm OM1。雖然 OM1 光纜支持 10Gb 以太網，但其傳輸距離最長僅為 33 米。通常，OM1 多模光纖最常用于 100Mbit/s 以太網應用，其 850nm 波長的過載發射 (OFL) 帶寬為 200MHz·km，1300nm 波長的帶寬限制為 500MHz·km。
OM2 光纖也配有橙色護套和 LED 光源。不同之處在于，其纖芯直徑窄至 50μm。它支持在 82 米內以高達 10 Gbit/s 的速度運行。然而，OM2 多模光纖最常用于 1G（1000Mbps）以太網。OM2 光纜支持 850nm 和 1300nm 兩種波長，OFL 帶寬為 500MHz-km。

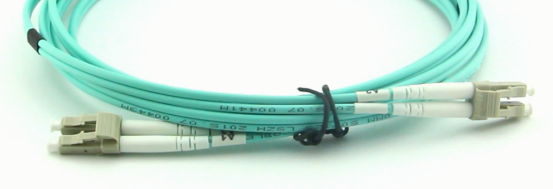

多模 OM3 和 OM4 均采用淺綠色編碼護套，纖芯直徑均為 50μm。OM 3是激光優化多模光纖 (LOMMF)，設計用于 850 nm 有效激光發射帶寬的 VCSEL。它支持 40G 甚至 100G 以太網應用，傳輸距離可達 100m，通常用于 10G 以太網300m以內的短距離應用。采用 VCSEL 光源的 OM3 光纜的最小模態帶寬 (MBW) 在 850nm 波長下的有效激光發射帶寬為 2,000 MHz-km。
OM4 光纖也針對 850nm VCSEL 進行了激光優化。其額定發射帶寬為 850nm，為 4,700MHz-km。與 OM3 光纖相比，OM4 光纖在相同數據速率下支持更長的傳輸距離。在 10G 以太網中，其傳輸距離可達 400m ，在 40G/100G 以太網中，其傳輸距離可達 150m。多模 OM4 光纖向下兼容 OM3 多模光纖。

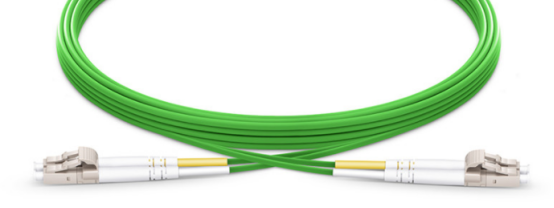

OM5 光纖與 OM2、OM3 和 OM4 光纖具有相同的纖芯直徑，其光源、850 nm 的最小 MBW 與 OM4 多模光纖相同。OM5 光纜符合 OM4 在 850 nm 的規范。OM5 MMF 的不同之處在于，它專為寬帶多模光纖 (WB MMF) 而設計，可在 850 nm 以上提供額外帶寬，從而通過短波分復用 (SWDM) 技術實現更長的傳輸距離。SWDM 技術使用 850 nm 至 940 nm 范圍內的四個 WDM 波長（850 nm、880 nm、910 nm 和 940 nm）來實現 4x25GbE 的傳輸速率。OM5 光纖的護套顏色為檸檬綠色。

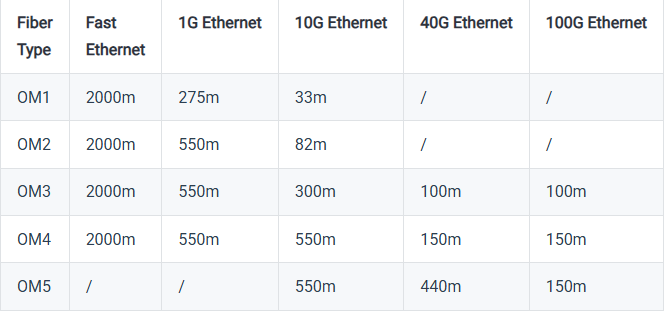

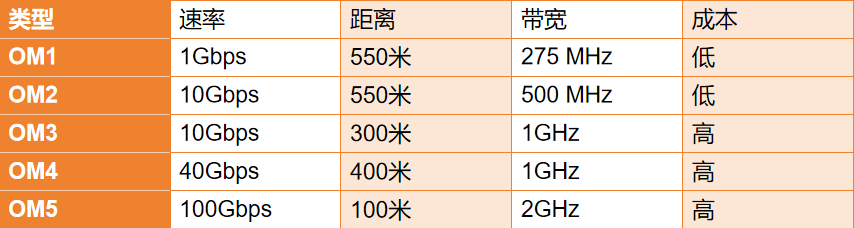

OM1、OM2、OM3、OM4和OM5多模光纖區別
由于OM1和OM2光纖無法支持25Gbps和40Gbps的數據傳輸速度，OM3和OM4成為支持25G、40G和100G以太網的多模光纖的主要選擇。
OM3是針對850nm激光優化的50um芯徑多模光纖，在使用850nm VCSEL的10Gb/s以太網中，光纖傳輸距離可達300m。
OM4是OM3的升級版本，OM4多模光纖優化了OM3多模光纖在高速傳輸時產生的差模延遲（DMD），因此傳輸距離大大提高，光纖傳輸距離可達550m。
OM3/OM4關鍵區別在于，在4700MHz-km下，OM4光纖的EMB僅在850nm處指定，而OM5的EMB值在850nm和953nm處均有指定，且850nm處的EMB值比OM4更大。因此，OM5光纖為用戶提供了更長的距離和更多的光纖選擇。此外，TIA已將檸檬綠指定為OM5的官方光纜護套顏色，而OM4則是水上護套。OM4設計用于10Gb/s、40Gb/s和100Gb/s傳輸，而OM5設計用于40Gb/s和100Gb/s傳輸，這減少了高速傳輸所需的光纖數量。
OM5 可支持四個 SWDM 通道，每個通道承載 25G 數據，使用一對多模光纖提供 100G 以太網。此外，它與 OM3 和 OM4 光纖完全兼容。OM5 可在全球范圍內用于各種企業環境的安裝，從校園到樓宇再到數據中心。總而言之，OM5 光纖在傳輸距離、速度和成本方面均優于 OM4。
隨著高速網絡應用需求的不斷增長，多模光纖正朝著低損耗、高帶寬和多波長復用的方向發展。與OM1/OM2/OM3/OM4多模光纖相比，OM5多模光纖具有較高的擴展性和靈活性，能夠以更少的纖芯支持更高速率的網絡傳輸，而且其成本和功耗遠低于單模光纖。由此可見，未來OM5多模光纖或?qū)⒃?00G/200G/400G超大型數據中心得到廣泛應用。
