EMC知識合集

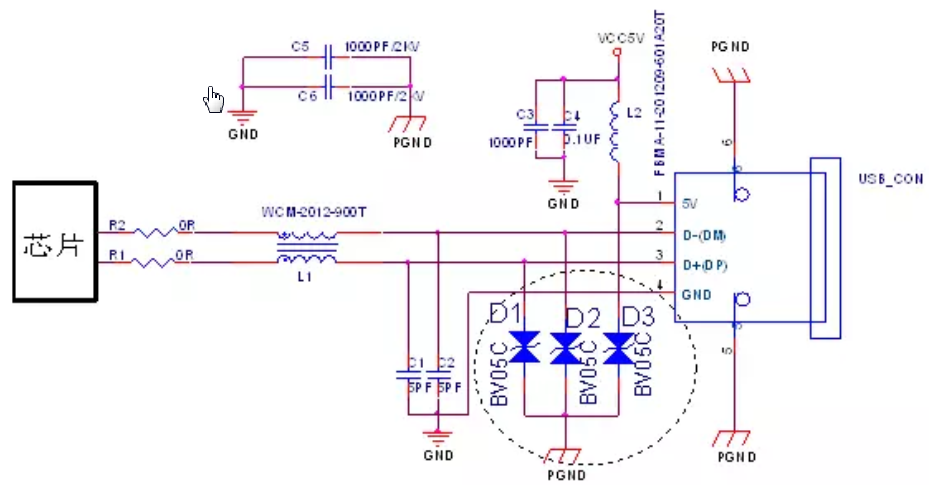

簡單的USB 2.0 電路圖(靜電放電抑制器保護與外界接觸的數據線)

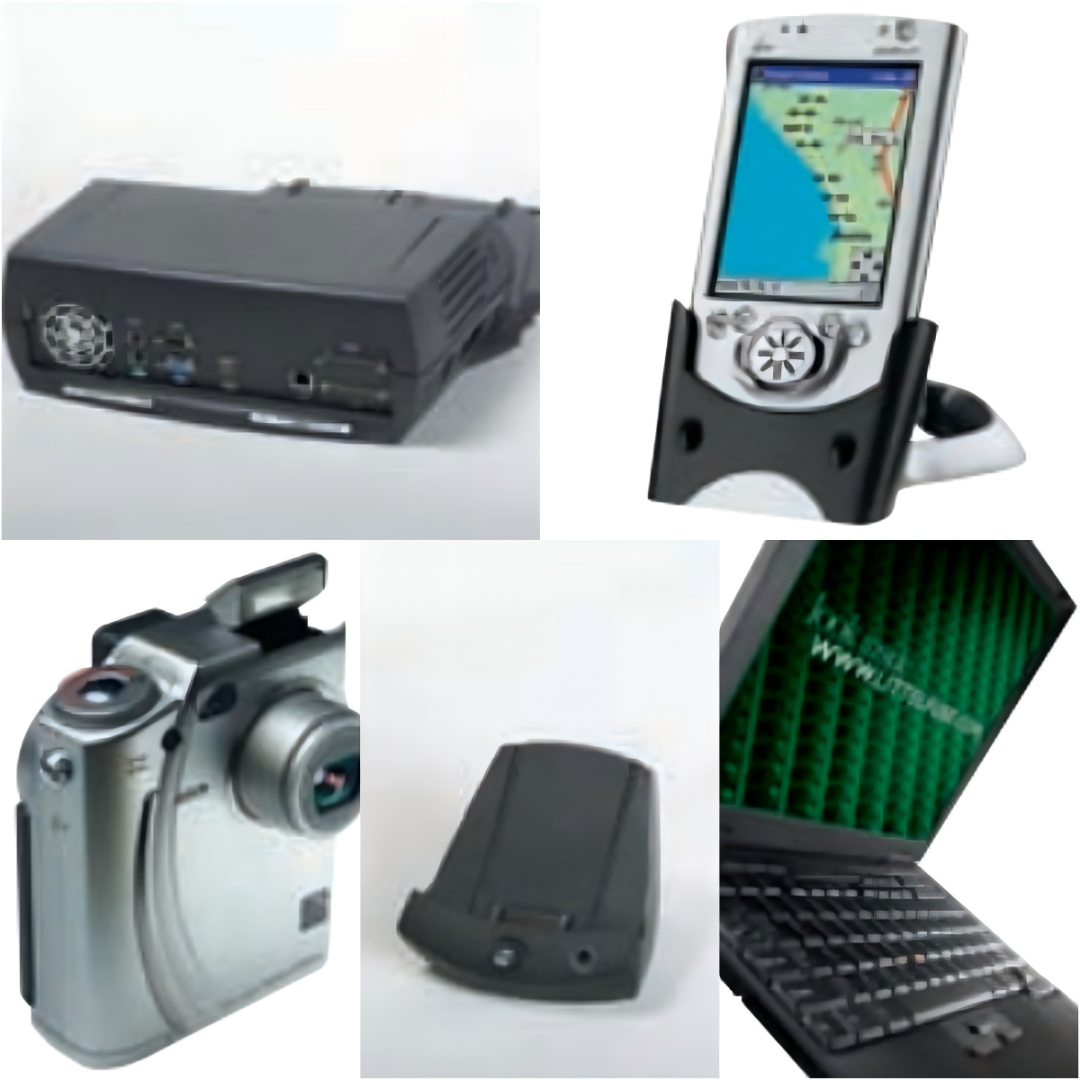

通用串行總線(USB)接口的廣泛應用,使其在物理連接層面面臨著嚴峻的靜電放電(ESD)考驗。尤其是在線纜與設備端口斷開的瞬間,無論是懸空的端口還是線纜的連接器末端,都會形成ESD入侵的直接通道。高壓的靜電脈沖會沿著這些路徑,直接沖擊并可能永久性損壞負責USB通信功能的精密集成電路(IC)。因此,對于任何USB設備,如PCI適配卡、數碼相機或各類外設而言,若無充分的ESD防護設計,其可靠性將大打折扣。
存在問題及解決辦法

一旦ESD脈沖通過數據端口注入,它將通過連接器耦合至PCB,并沿著數據線走線高速傳導,最終直達USB 2.0控制器的敏感引腳。在缺乏有效防護的情況下,這種瞬態高能量脈沖足以造成控制器芯片發生閂鎖效應或永久性物理損傷,從而導致其功能完全失效。

為有效保護集成電路免受ESD(靜電放電)瞬態事件的損害,推薦采用瞬態電壓抑制(TVS)器件。這些器件應并聯部署于數據線與機箱地之間,其核心作用是將高壓ESD脈沖從數據線上旁路至地,從而將線路上鉗位的電壓限制在安全范圍內。
對于USB 2.0(480 Mbps)等高速總線而言,保護器件的寄生電容是一個關鍵參數。過高的電容會引入信號失真,從而損害數據信號的完整性(Signal Integrity)。針對這種要求,我們需要選型0.05pf的超低電容值的ESD器件,可在不影響高速數據傳輸的前提下,提供強大的ESD防護能力。
實驗測試結果
在早期的低速I/O協議(如RS-232、USB 1.1、10Base-T以太網)中,信號的邊緣速率(即邏輯電平的上升/下降時間)相對較緩。因此,電路保護器件的寄生參數,尤其是電容,對信號完整性的影響微乎其微,通常可忽略不計。然而,隨著數據速率的跨越式提升,保護器件所引入的電容負載已成為制約高速電路性能的關鍵因素。過高的電容會顯著降低信號的邊緣速率并導致波形失真。例如,右側示意圖直觀地揭示了同一電容負載在USB全速(Full-Speed)和高速(High-Speed)模式下,對數據波形造成的顯著差異。

圖a 12Mbps USB 2.0 數據線的測試眼圖

圖b 12Mbps USB 2.0安裝了0.05pF寄生電容ESD數據線的測試眼圖

圖c 12Mbps USB 2.0安裝了3pF寄生電容ESD數據線的測試眼圖
在圖a表示數據以12Mbps的數據速率呈現,僅包含數據線的眼圖。圖b的眼圖是表示12Mbps速率的情況下安裝了0.050pf超低寄生電容ESD器件對數據線的影響。圖c的眼圖是表示12Mbps速率的情況下安裝了3pf寄生電容ESD器件對數據線的影像。可以看到在12Mbps這個速率下,影響并不是這么明顯。

圖a 480Mbps USB 2.0 數據線的測試眼圖

圖b 480Mbps USB 2.0 安裝了0.05pF寄生電容ESD數據線的測試眼圖

圖c 480Mbps 安裝了3pF寄生電容ESD數據線的測試眼圖
在圖a表示數據以480Mbps的數據速率呈現,僅包含數據線的眼圖。圖b的眼圖是表示480Mbps速率的情況下安裝了0.050pf超低寄生電容ESD器件對數據線的影響。圖c的眼圖是表示480Mbps速率的情況下安裝了3pf寄生電容ESD器件對數據線的影像。可以看到在480Mbps這個速率下,超低寄生電容的ESD器件對信號完整性的影像小。
測試基于USB2.0協議(±0.480V,12和480 Mbps)。使用 Agilent 81250 ParBERT 設備生成信號,并用 Agilent 數字通信分析儀測量結果。
總結


高速 USB 2.0 數據線需采用低寄生電容電容(如 0.050 pF)的 ESD 抑制器,以確保信號完整性和設備安全。
