Gerber文件，具體格式為RS-274X是國際通用的PCB制造業標準格式。它就像是電路板的“施工圖紙”，用一系列矢量坐標數據來描述電路板每一層的圖像，如線路、焊盤、阻焊等。你的設計無論多么精妙，最終都需要通過這套“通用語言”準確無誤地傳達給PCB工廠的生產設備。

一個錯誤的設置，比如器件丟失、層弄反、漏掉層，都可能導致生產失敗。因此，掌握正確、規范的Gerber導出方法，是每一位硬件工程師的必備技能。

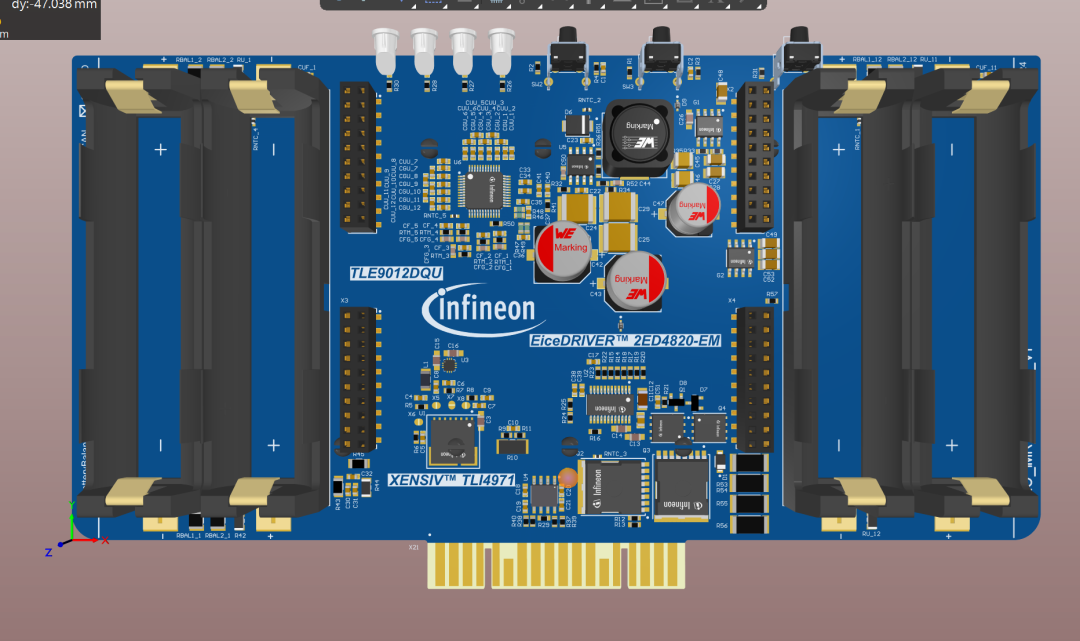

文末有本文實操的BMS原理圖+PCB工程文件獲取方式，英飛凌的例程哈！

1.最后一次運行DRC

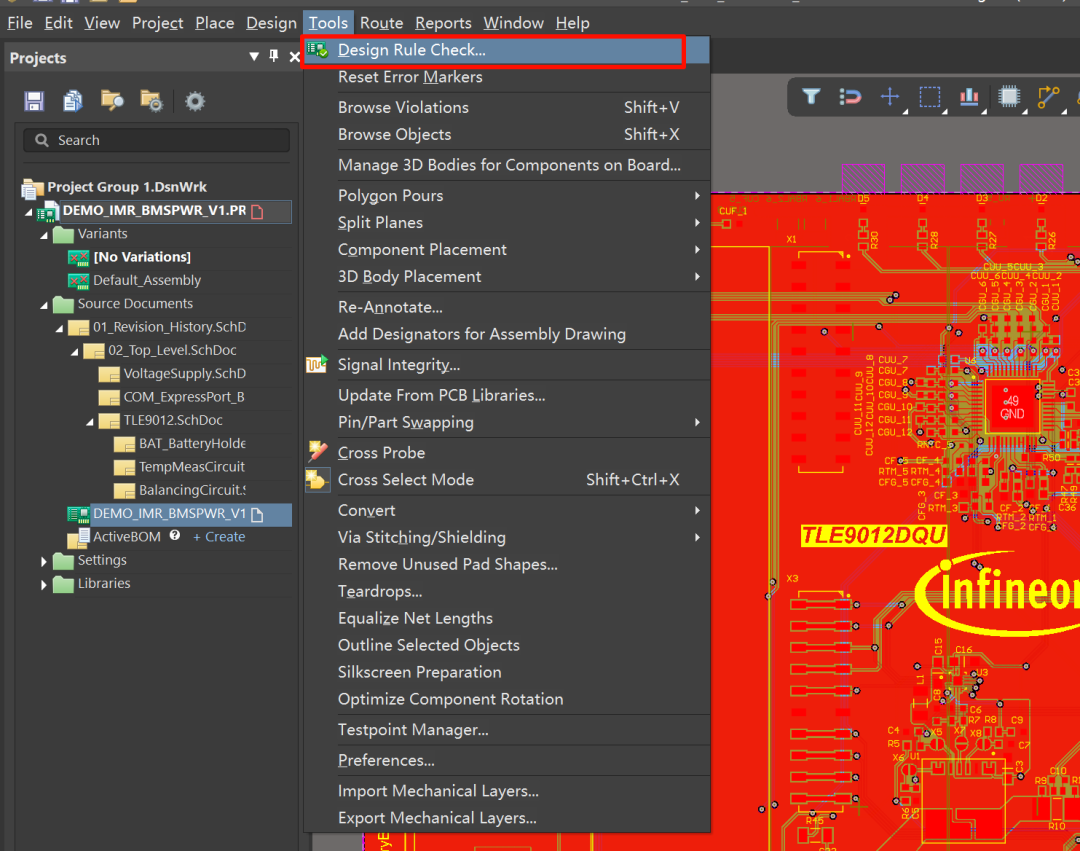

• 操作： 在PCB編輯界面，點擊菜單欄 Tools -> Design Rule Check -> Run Design Rule Check。

• 目的： 確保你的設計沒有任何間距、短路等違規問題。帶著Error去投產，無異于帶病上場。

2.確認并定義板框

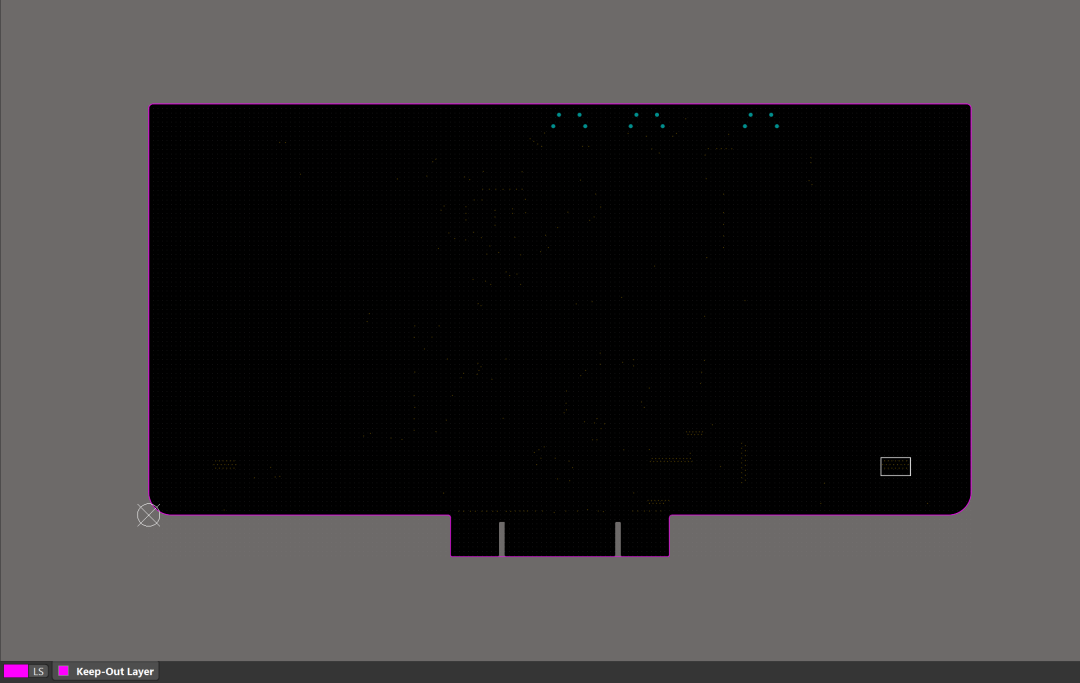

• 操作： 切換到一個專用的機械層如Mechanical 1或Keep-Out Layer，這個是根據個人習慣設置的，確認好你是否已經使用畫線工具（Place -> Line）精確繪制出你電路板的閉合輪廓。

• 目的： 這是工廠進行切割（銑邊）的依據。一個不閉合或不清晰的板框會導致工廠無法確定電路板的最終形狀。

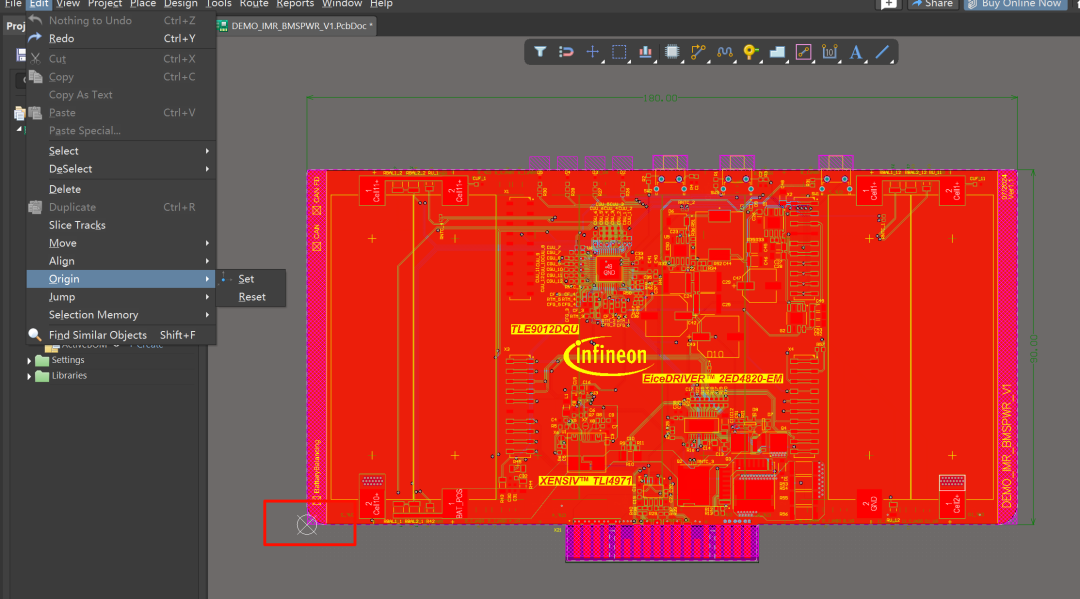

3.設置原點（Origin）

操作： 點擊菜單欄 Edit -> Origin -> Set，然后將鼠標移動到電路板的左下角頂點，單擊確定。

目的： 為你的PCB設定一個統一的坐標原點。這有助于Gerber文件和后續鉆孔文件的精確對位，是專業做法的體現。

接下來就是核心操作步驟了，準備工作就緒，我們正式開始導出。

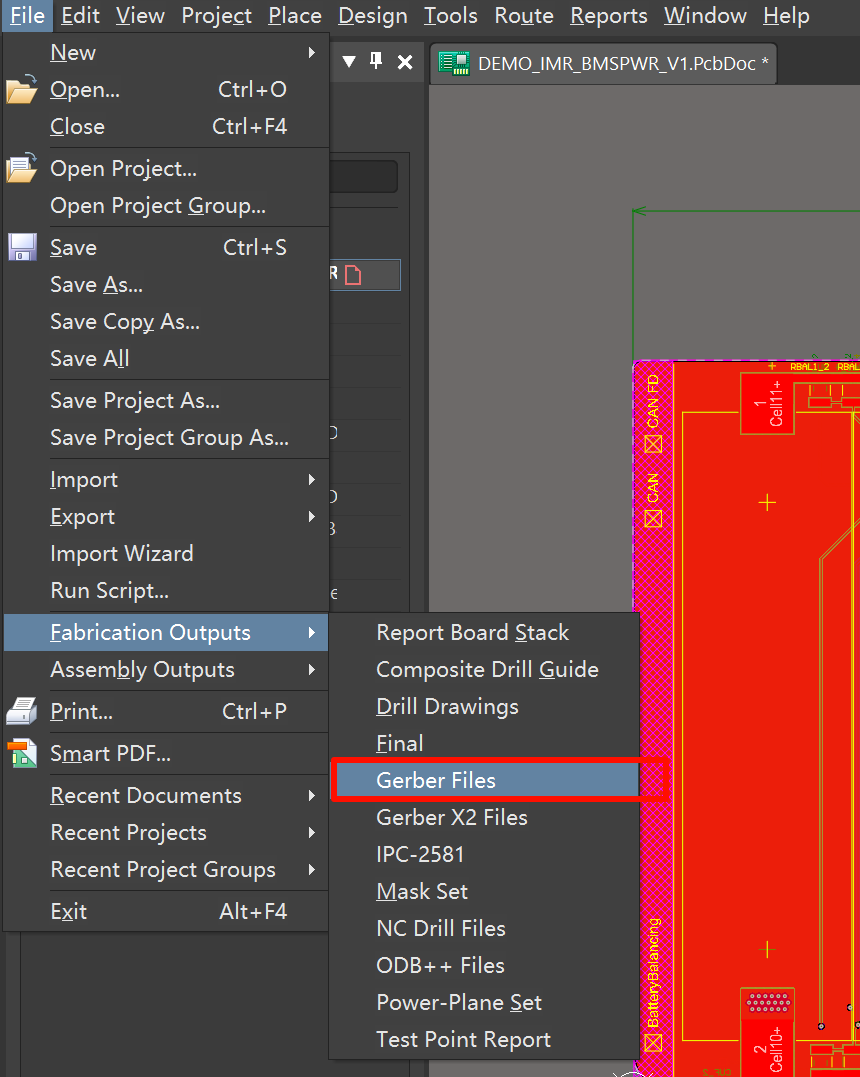

步驟1：打開Gerber設置窗口

路徑： File -> Fabrication Outputs -> Gerber Files。

步驟2：配置“General”（常規）選項卡

這是最關鍵的一步，決定了文件的基本格式。

Units（單位）： 選擇Millimeters (mm)。雖然Inches（英寸）也可用，但我個人的習慣是選mm，毫米是現代電子制造中更通用、更精確的標準。

Format（格式/精度）： 老版本的AD你可以選擇 2:5。這代表整數部分有2位，小數部分有5位。這是目前最高精度的格式，對于高密度、細線路的PCB至關重要。選擇2:4或2:3可能會導致精度丟失，焊盤或線路變形。新版本的AD已經直接顯示成精度了，比如下面的0.00001mm。

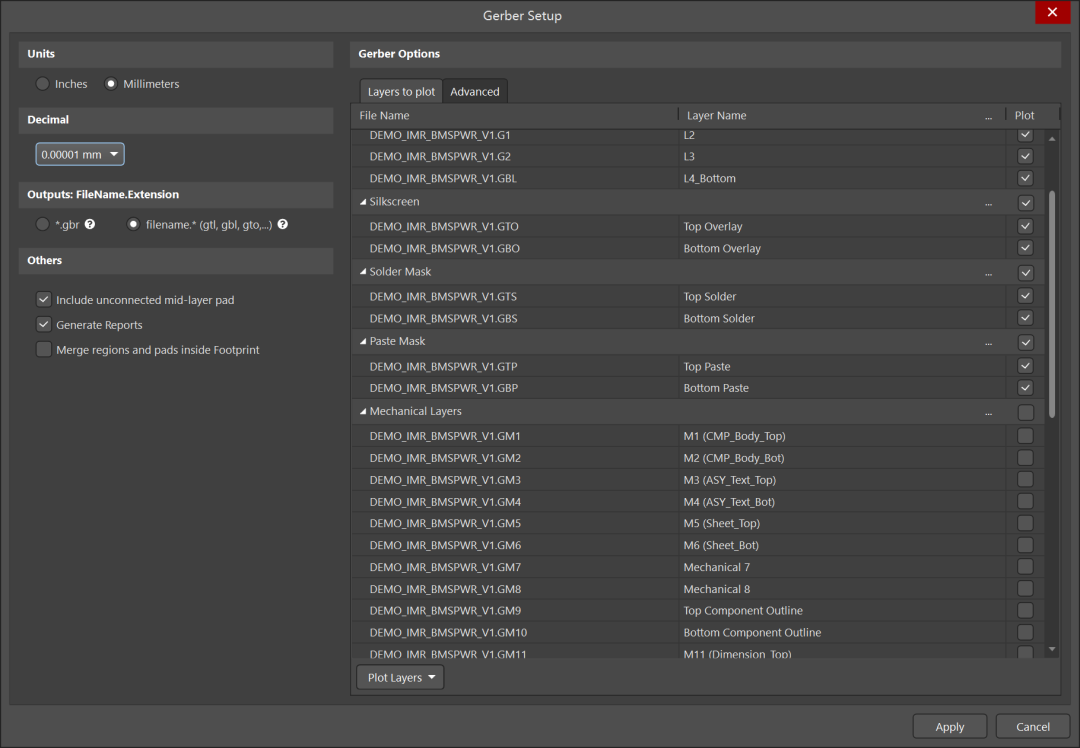

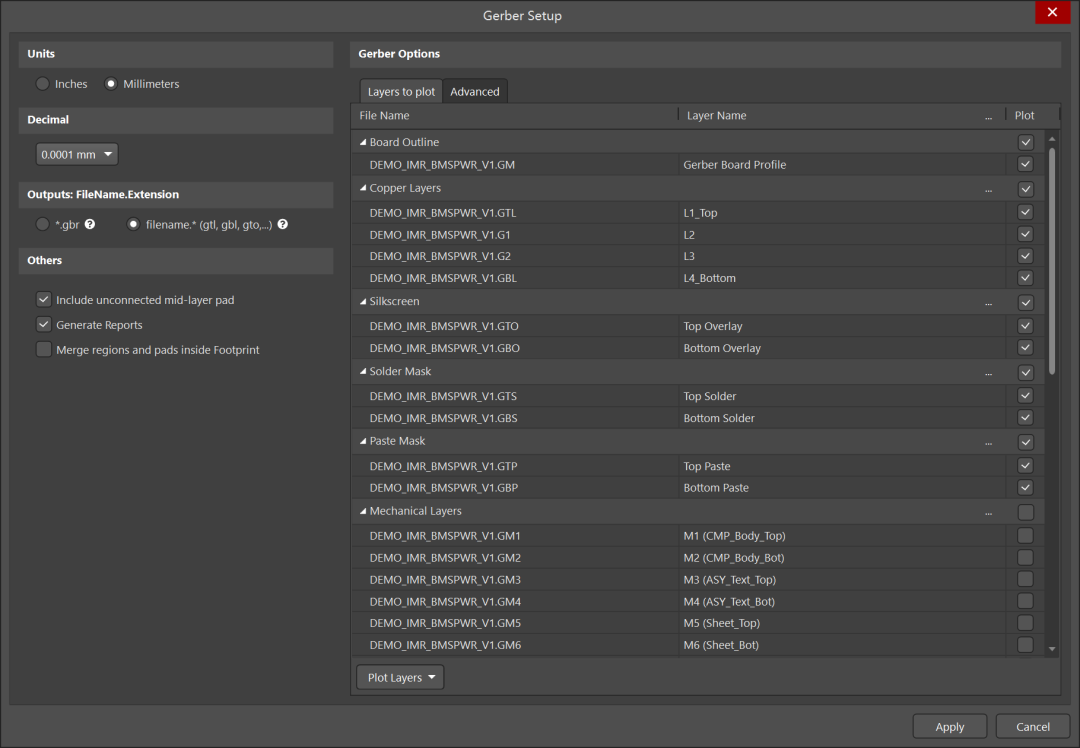

步驟3：配置“Layers”（圖層）選項卡

• 你需要在這里告訴軟件，哪些層的“圖紙”需要被打印出來，你需要哪些層就勾選哪些，一定不要亂勾，特別是機械層，這個會出事的，！

• Plot Layers（繪制圖層）： 點擊右下角的 Plot All Used Layers 可以快速選中所有使用到的圖層，然后根據需要進行微調。

• Mirror（鏡像）： 巨坑警告，永遠、永遠、永遠不要勾選任何層的“Mirror”選項！ 鏡像操作應該由PCB工廠的CAM工程師根據他們的設備和流程來決定。你自行鏡像，極大概率會導致底層（Bottom Layer）做反，電路板直接報廢，老版本AD會有這個選項，我看AD23已經沒了。

• 必須導出的標準圖層列表：

GTL (Top Layer)：頂層銅箔

GBL (Bottom Layer)：底層銅箔

GTS (Top Solder Mask)：頂層阻焊（綠油）

GBS (Bottom Solder Mask)：底層阻焊

GTO (Top Overlay)：頂層絲印（白字）

GBO (Bottom Overlay)：底層絲印

G1, G2, ... ：所有中間信號層（如果是多層板）

Keep-Out Layer 或 Mechanical 1：你的板框層，務必勾選上。

步驟4：配置“Apertures”（光圈）選項卡

操作： 確保Embedded Apertures (RS-274X) 選項被勾選。老版本AD才需要這個操作哦！

目的： 這是Gerber格式的核心，它會將每個圖形的“畫筆”形狀信息（即光圈）嵌入到Gerber文件中，不再需要一個獨立的D碼文件。這大大簡化了流程，減少了出錯的可能。

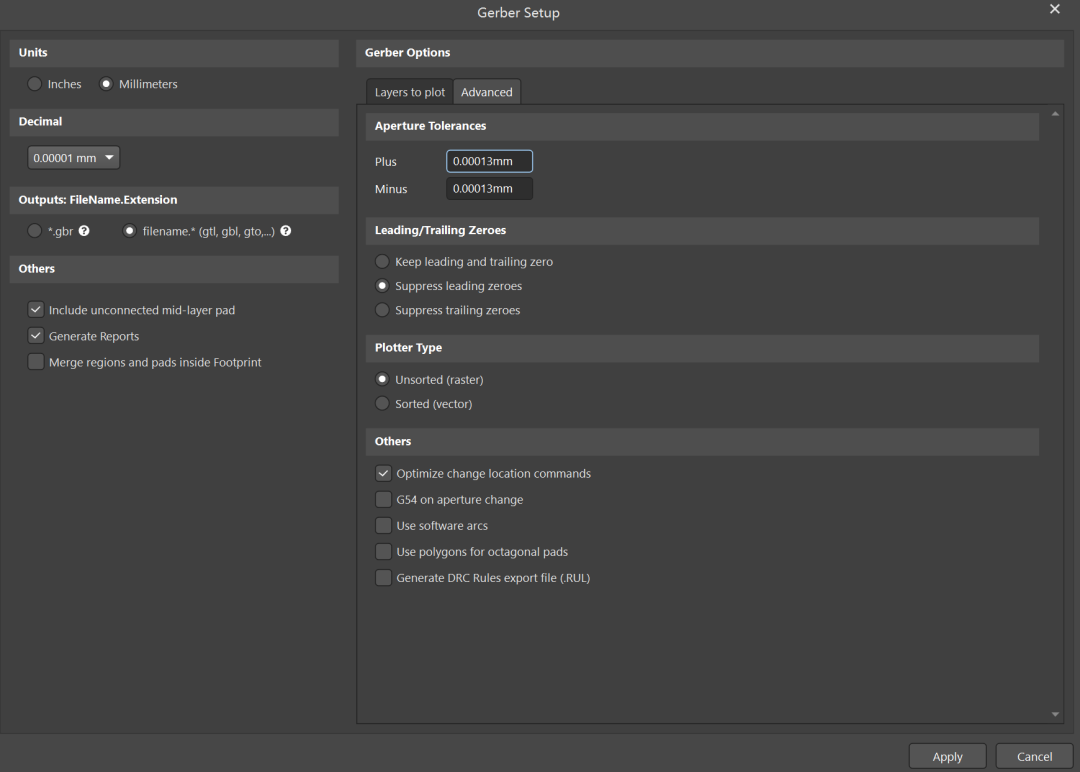

步驟5：配置“Advanced”（高級）選項卡

這里的設置關乎文件的兼容性和一些細節處理。

Film Size（膠片尺寸）： 保持默認即可，無需修改（老版本AD需要）。

Plotter Type（繪圖儀類型）： 選擇Unsorted (Raster)。這里的“繪圖儀”實際上是光繪機（Photoplotter），它是一種用于將 Gerber 數據轉換到膠片上的精密設備。Unsorted (Raster)是最推薦的選項，因為現在絕大多數PCB制造商使用的都是光柵光繪機。除非你的制造商明確要求使用 Sorted (Vector) 格式，否則始終使用默認的Unsorted (raster) 即可。

關鍵選項確認：

Gerber File Format（文件格式）： 選擇 RS-274X。這是目前最通用的標準。Gerber X2是更新的格式，包含了層疊信息等更多數據，但并非所有工廠都支持，除非工廠明確要求，否則使用RS-274X最穩妥（老版本AD需要）。

Leading/Trailing Zeros： 選擇Suppress leading zeros（抑制前導零），這是行業內的通用習慣。

步驟6：生成文件

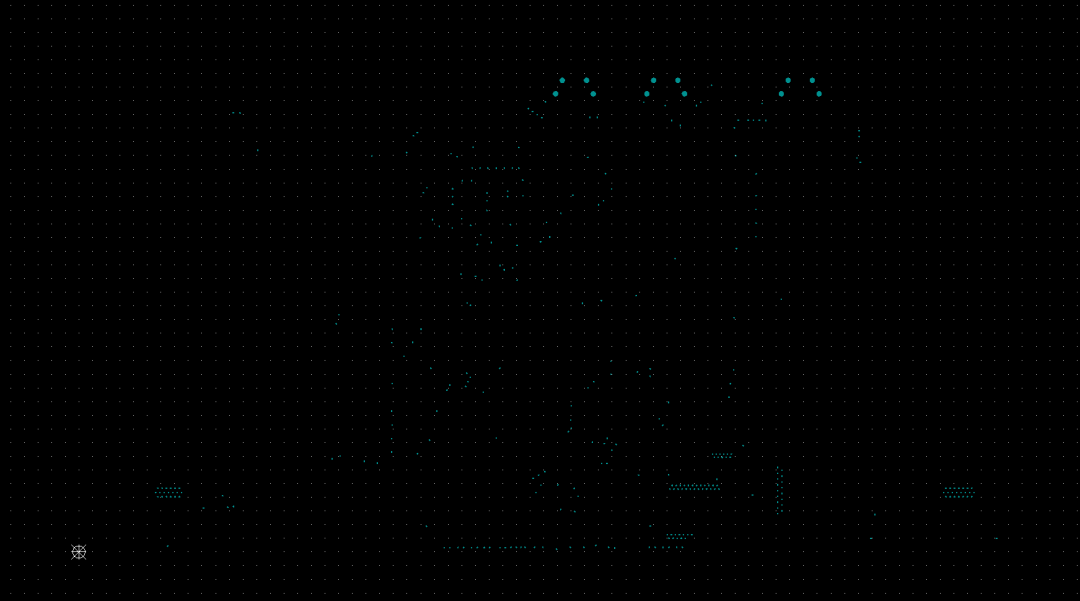

點擊 OK。AD會自動生成所有你勾選的圖層文件，并默認保存在項目文件夾下的 Project Outputs for [ProjectName] 文件夾中。同時，AD會打開一個CAMtastic預覽窗口，可以初步查看效果。

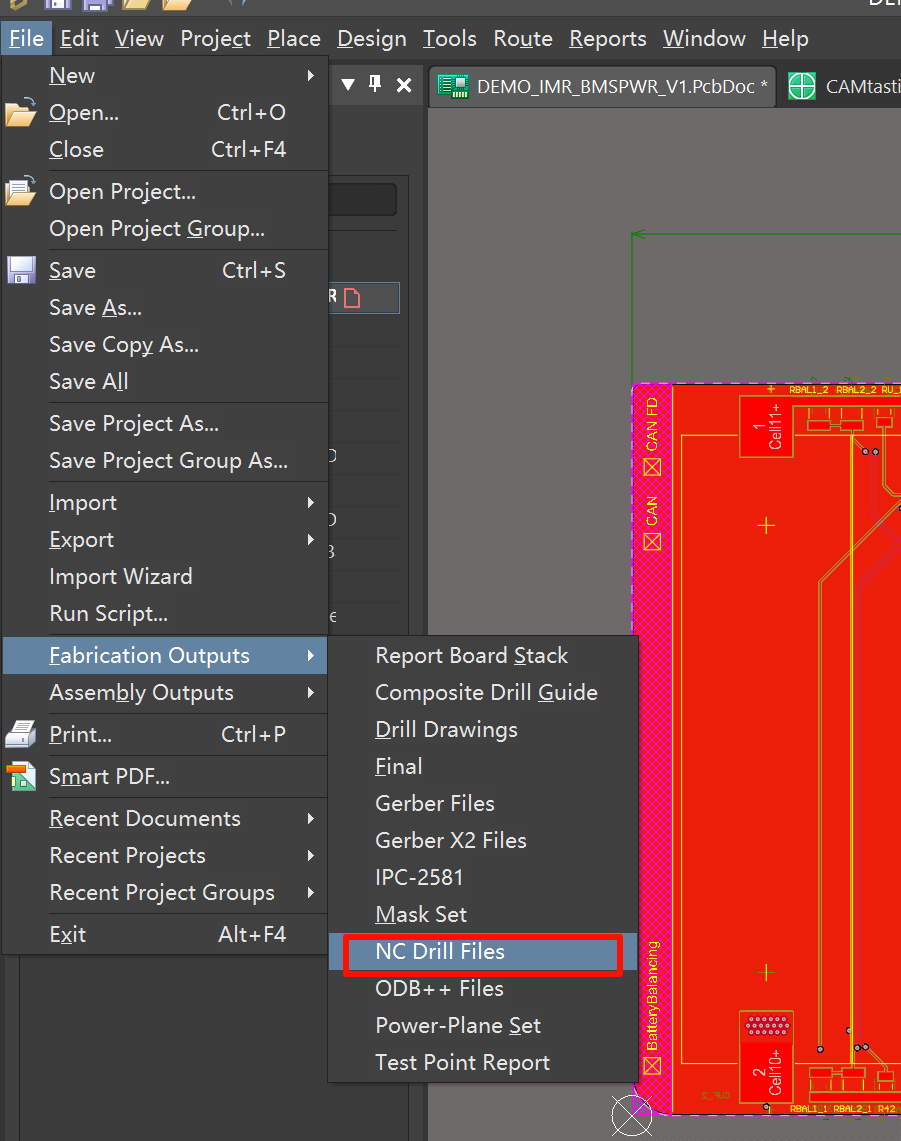

步驟1：打開NC鉆孔文件設置窗口

路徑： File -> Fabrication Outputs -> NC Drill Files。

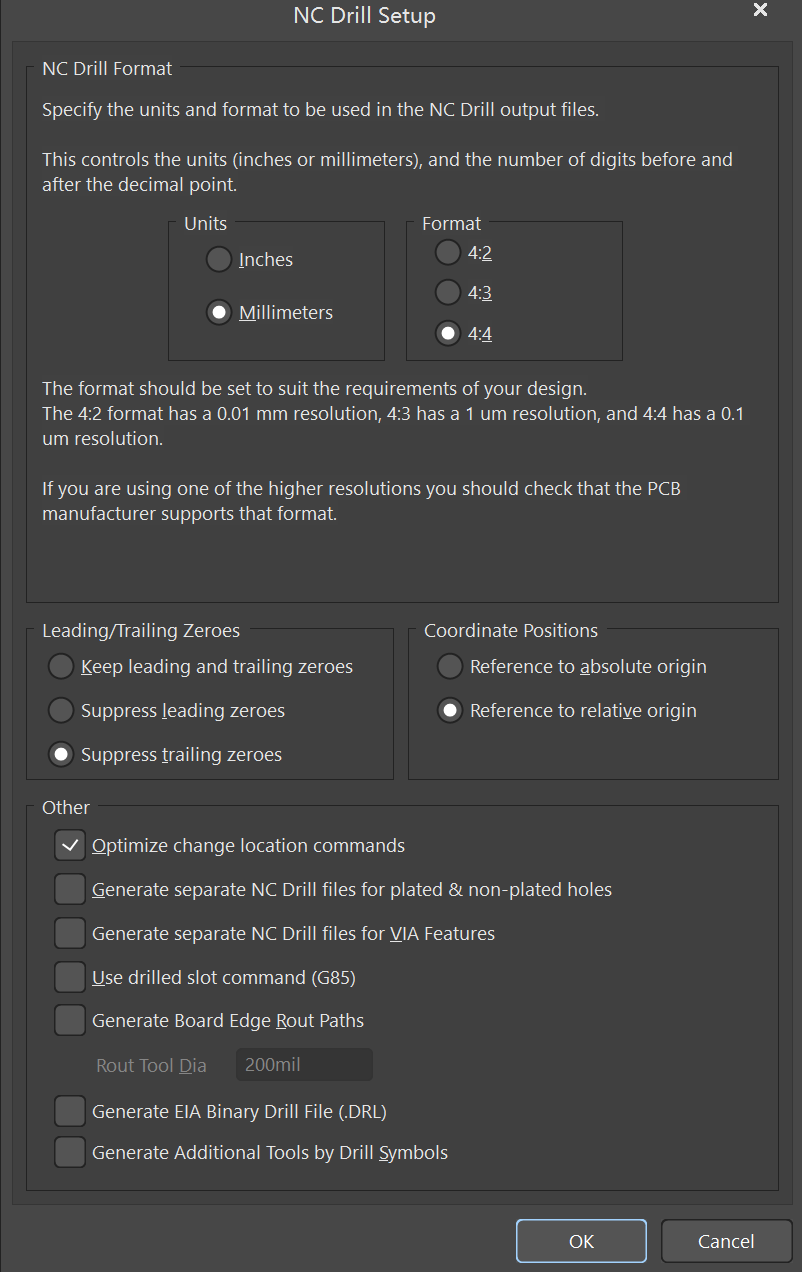

步驟2：配置鉆孔文件參數

核心關鍵：這里的 Units（單位） 和 Format/Precision（格式/精度） 設置，必須與前面Gerber的設置保持絕對一致！ 如果Gerber是mm和 2:5，這里也必須是mm和2:5。不一致會導致鉆孔位置全部偏移，電路板100%報廢。

Leading/Trailing Zeros： 同樣，與Gerber設置保持一致，選擇Suppress leading zeros。

Coordinate Positions： 選擇 Reference to absolute origin (參考絕對原點)。

步驟3：生成文件

點擊 OK。在彈出的Import Drill Data對話框中，再次點擊OK。

鉆孔文件（通常是.TXT或.DRL格式）就會被生成在與Gerber相同的輸出文件夾中。

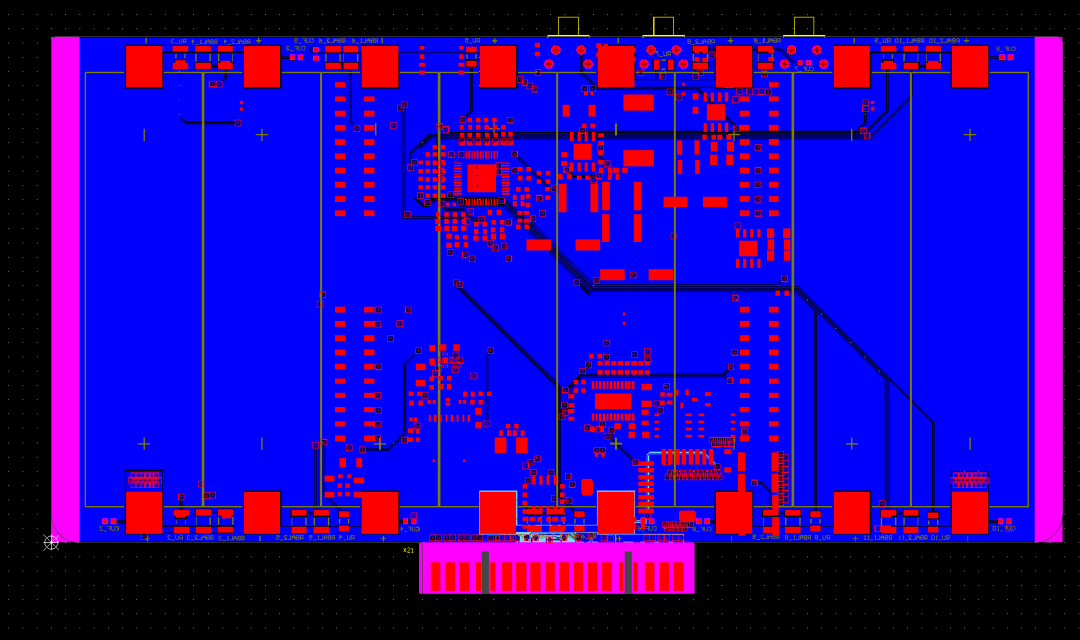

使用Gerber Viewer進行驗證，下載一個免費的Gerber查看軟件，如 或者使用很多PCB廠商官網提供的在線查看器（如嘉立創、JLCPCB等）。當然還有一些很好用的DFM軟件。

操作： 將你生成的所有Gerber文件（.GTL, .GBL等）和鉆孔文件（.TXT）一次性全部導入到查看器中。

檢查內容：

各層是否能完美對齊？

板框是否清晰、閉合？

鉆孔位置是否正確？

頂層絲印有沒有印到焊盤上？

尺寸是否與設計相符？

最后就是打包文件

將輸出文件夾中所有的Gerber文件（.GBL, .GTL, .GBO, .GTO, .GBS, .GTS, 板框層文件等）和NC鉆孔文件（.TXT）全部選中，打包成一個.zip壓縮文件。

導出Gerber文件看似繁瑣，但本質上是嚴謹細致的工作。記住幾個核心原則：DRC先行，原點統一，格式精度2:5(mm)，永不鏡像，鉆孔文件設置與Gerber一致，最后必須用第三方查看器驗證。

只要你嚴格遵循這套流程，就能確保你的心血設計，能夠被完美地復刻成實體電路板，大家加油！

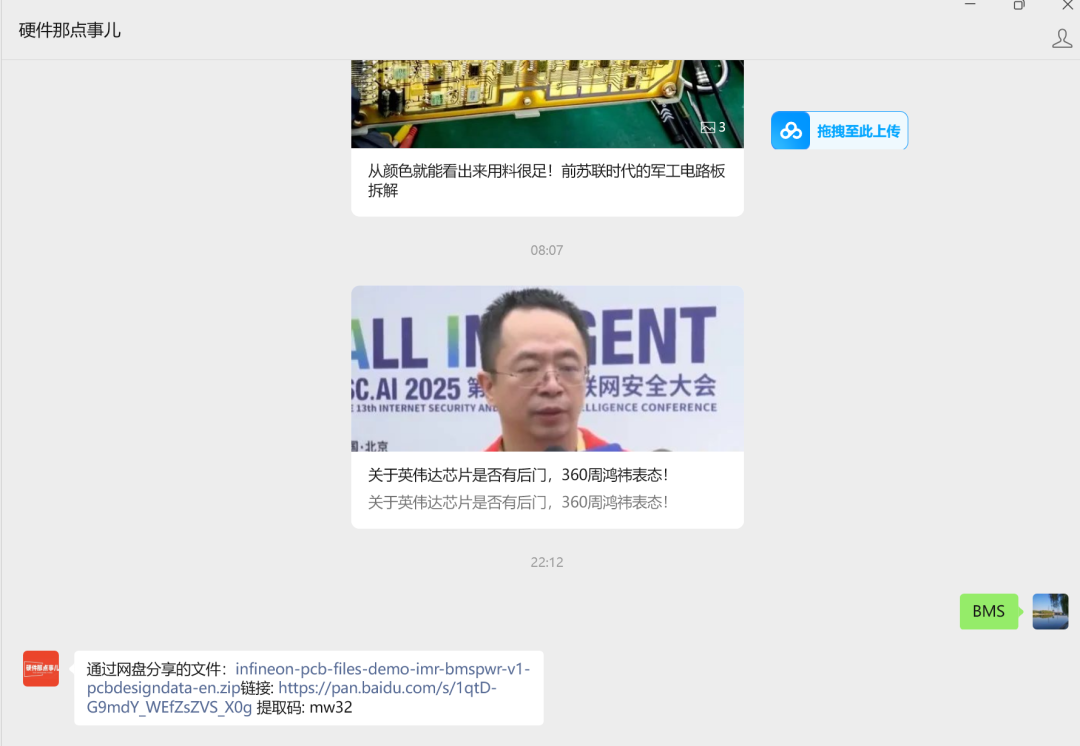

公眾號內回復關鍵詞：BMS 即可獲得BMS的原理圖+PCB工程哦！
