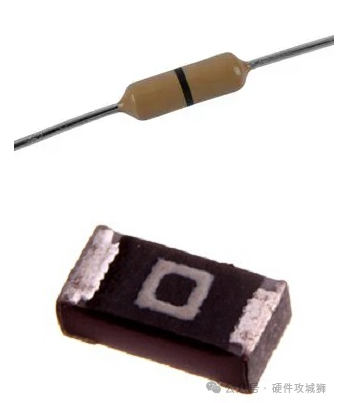

零歐姆電阻器，也稱為跳線電阻器，是一種標稱阻值為零歐姆的專用電阻器。它通常作為理想化元件用于 PCB 設計和其他應用中。盡管標稱“零歐姆”，但零歐姆電阻器的實際阻值并非完全為零，而是非常接近零。零歐姆電阻器有兩種常見的封裝形式：軸向引線零歐姆電阻器和表面貼裝零歐姆電阻器。
調試和兼容性
硬件工程師在設計PCB板時，兼容性問題至關重要。例如，芯片的某個引腳可能有兩個功能：驅動蜂鳴器或驅動LED。然而，這兩個功能不能同時工作。為了能夠在同一塊電路板上選擇驅動哪個模塊，可以在連接蜂鳴器和LED的電路中添加一個零歐姆電阻。通過將零歐姆電阻焊接在蜂鳴器或LED的路徑上，工程師可以選擇驅動蜂鳴器或LED。

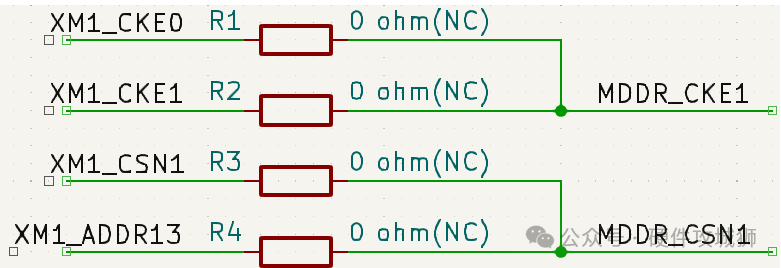

如下圖所示，選擇信號用途，焊接相應的元件，不用的元件空置。
在配置過程中，尤其是在嵌入式系統中，選擇啟動源信號時可以通過板載配置選擇不同的啟動源。此時，可以使用零歐姆電阻。
用作跳線
降低布線復雜度，增強美觀度，簡化安裝，同時避免跳線造成的高頻干擾。
布線期間橋接電路
在 PCB 布局和布線階段，某些連接有時會難以建立，尤其是在連接眾多的小型電路板上。在這種情況下，如果某個連接需要繞很長的路才能建立，可以使用零歐姆電阻橋接之前的走線。這不會增加額外的層數，并有助于降低 PCB 的生產成本。
保留用于調試
當參數匹配過程中無法確定電路參數，而實際測試需要移除電阻或嘗試不同的阻值才能獲得最優解時，通常會使用零歐姆電阻。零歐姆電阻作為占位符，直到實際測試中確定具體參數值后，再用具有精確阻值的實際元件替換。
例如，當有 5V 和 10V 兩種不同的電源電壓選擇，但不確定不同的電源電壓是否會對整個電路產生未知的影響時，通常會使用零歐姆電阻連接它們。這樣可以在電路調試過程中選擇電源連接。
測量電路功耗
如果不確定芯片或整個電路的功耗，可以在電源端子上串聯一個零歐姆電阻。原型板完成后，可以移除零歐姆電阻，用萬用表直接測量兩個焊點。此測量有助于確定實際工作電流，從而有助于計算芯片或整個電路的功耗。如果要測量特定電路部分的電流消耗，可以連接一個零歐姆電阻和一個電流表，以便于測量電流，這對于測量大電流非常有用。
如下圖所示，在電源端子和被測電路之間放置一個零歐姆電阻器。
在高頻信號中充當電容器或電感器
在高頻信號下，零歐姆電阻與外電路特性匹配時，可以起到小電容或小電感的作用，有效解決地線之間、電源與芯片引腳之間的EMC問題。
用作過流保護的保險絲
由于PCB上走線的熔斷電流很高，在短路或過流故障時，它們很難熔斷。這可能會導致更嚴重的事故。然而，零歐姆電阻的載流能力相對較弱，在過流情況下會首先熔斷。這一動作可以斷開電路，防止發生更嚴重的事故。
模擬和數字接地的單點接地
在電路設計中，尤其是在涉及數字和模擬元件的混合電路中，通常需要使用單點連接的獨立地線?？梢允褂昧銡W姆電阻連接這兩個地線，而不是直接連接它們。這種方法將地線分成兩個網絡，這在大規模覆銅等工藝中非常有用，可以防止因“浮地”和靜電而引起的電荷積累。
在類似情況下，也可以使用以下方法來解決此問題：1）使用鐵氧體磁珠；2）使用電容器；3）使用電感器；4）使用零歐姆電阻器。
用于電流環路旁路
當接地平面被分割時，信號最短返回路徑會被中斷，信號路徑必須繞行，從而形成較大的環路面積。這會放大電場和磁場的影響，使其容易受到干擾或產生干擾。在分割區域放置一個零歐姆電阻可以縮短返回路徑，從而減少干擾。

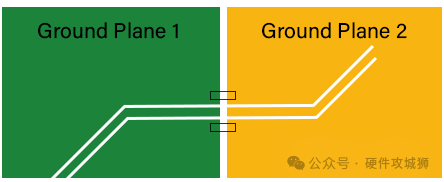

如下圖所示，當兩個信號進行通信并且位于不同的接地平面時，在這兩個信號之間添加一個零歐姆電阻會強制信號采用最短路徑。
配置電路
此功能類似于跳線或DIP開關，但它被焊接到位，以防止普通用戶隨意修改。通過在不同位置安裝電阻，可以更改電路的功能或地址設置。
噪聲抑制
由于0歐姆電阻的特性，它可以有效抑制環路電流，從而衰減噪聲。實際上，0歐姆電阻并非真正具有零阻抗；只有超導體才能實現真正的零阻抗。因此，0歐姆電阻實際上在所有頻段都提供了衰減。

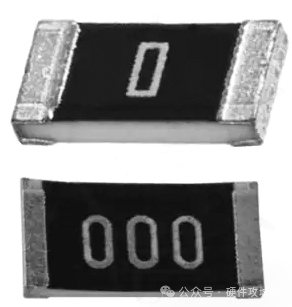

是的，有區別。例如，當零歐姆電阻的精度指定為±1%或±5%時，它有各種封裝尺寸，例如0603、0805、1206、1210、1812等等。不同的精度會導致不同的尺寸和形狀，如下圖所示。
在電路設計中，經常使用零歐姆電阻，其額定功率的選擇取決于電路電流。典型零歐姆電阻的實際阻值約為 50 毫歐姆，偏差約為 ±5%。根據額定功率，可以計算出零歐姆電阻的額定電流。
對于各種封裝尺寸，額定電流的計算如下：
0402 1/16W：1/16 = I * I * 0.05，得出 I = 1.118A
0603 1/8W：1/8 = I * I * 0.05，得出 I = 1.58A
0805 1/4W：1/4 = I * I * 0.05，得出 I = 2.236A
然而，每個封裝尺寸的零歐姆電阻器的具體載流能力還取決于電阻器在 PCB 上的散熱。
