物聯網（IoT）和具身智能的快速發展，對節能并減少數據傳輸?shù)膫鞲衅鞴?jié)點提出了更高需求，尤其對于資源受限的應用場景。在此背景下，基于事件驅動的傳感器應運而生，它們通過減少數據冗余并降低功耗來滿足這一需求。在事件驅動型傳感器領域，微機電系統（MEMS）慣性開關作為一種解決傳統電池供電傳感器功耗問題的有效方案脫穎而出，能夠滿足針對慣性傳感應用的廣泛需求。
MEMS慣性開關為物聯網和具身智能應用提供了獨特優勢。在能源受限的環境（例如水下系統、邊境地區、可穿戴設備）中，其接近于零的漏電流和納瓦級運行能力，可實現免維護的傳感器網絡，延長導彈監控、入侵檢測或跌倒檢測設備的使用壽命。對于大規模基礎設施、農業和物流部署，其超低延遲和簡化的電路設計支持無線、高性價比、對時間敏感的事件監控，同時能夠?qū)⒕W(wǎng)絡維護成本降至最低。在極端環境（航空航天、國防、汽車）中，其抗輻射能力、電磁干擾免疫性和機械堅固性，可確保在安全關鍵任務中的可靠性。這些特性共同解決了許多行業在能效、可擴展性和工作彈性方面的挑戰。
據麥姆斯咨詢介紹，清華大學的研究人員近期在Microsystems & Nanoengineering上發表了一篇題為“Optimizing MEMS inertial switches for efficient event-based environmental interaction: motivation, approaches, and purposes”的綜述性文章。這篇綜述對MEMS慣性開關進行了全面概述和分類。首先，文章總結了這些MEMS慣性開關的常見設計目標，突出了關鍵特性。接下來，文章深入探討了如何通過敏感結構、懸掛結構、接觸電極、執行器和制造工藝的具體設計，有效實現這些設計目標。然后，研究人員概述了MEMS慣性開關的廣泛應用前景，突出了它們?cè)趯?shí)際技術、制造和日常生活中的獨特性能。最后，文章討論了MEMS慣性開關當前面臨的挑戰和未來展望，為該領域的潛在發展提供了見解。
優化目標
MEMS慣性開關的進步展示了跨行業應用的變革性潛力。MEMS慣性開關正變得越來越可靠、精確以及更強的適應能力，旨在滿足各種工作條件。研究人員設計了多種變體，這些變體在加速度閾值、方向響應和接觸性能方面有所區別。MEMS慣性開關的優化目標可分為七個關鍵參數，如表1所示。其優化目標包括擴大閾值范圍以實現極高和極低的閾值，整合多個閾值和可調閾值，實現多方向響應，提高接觸性能，以及集成自鎖功能。

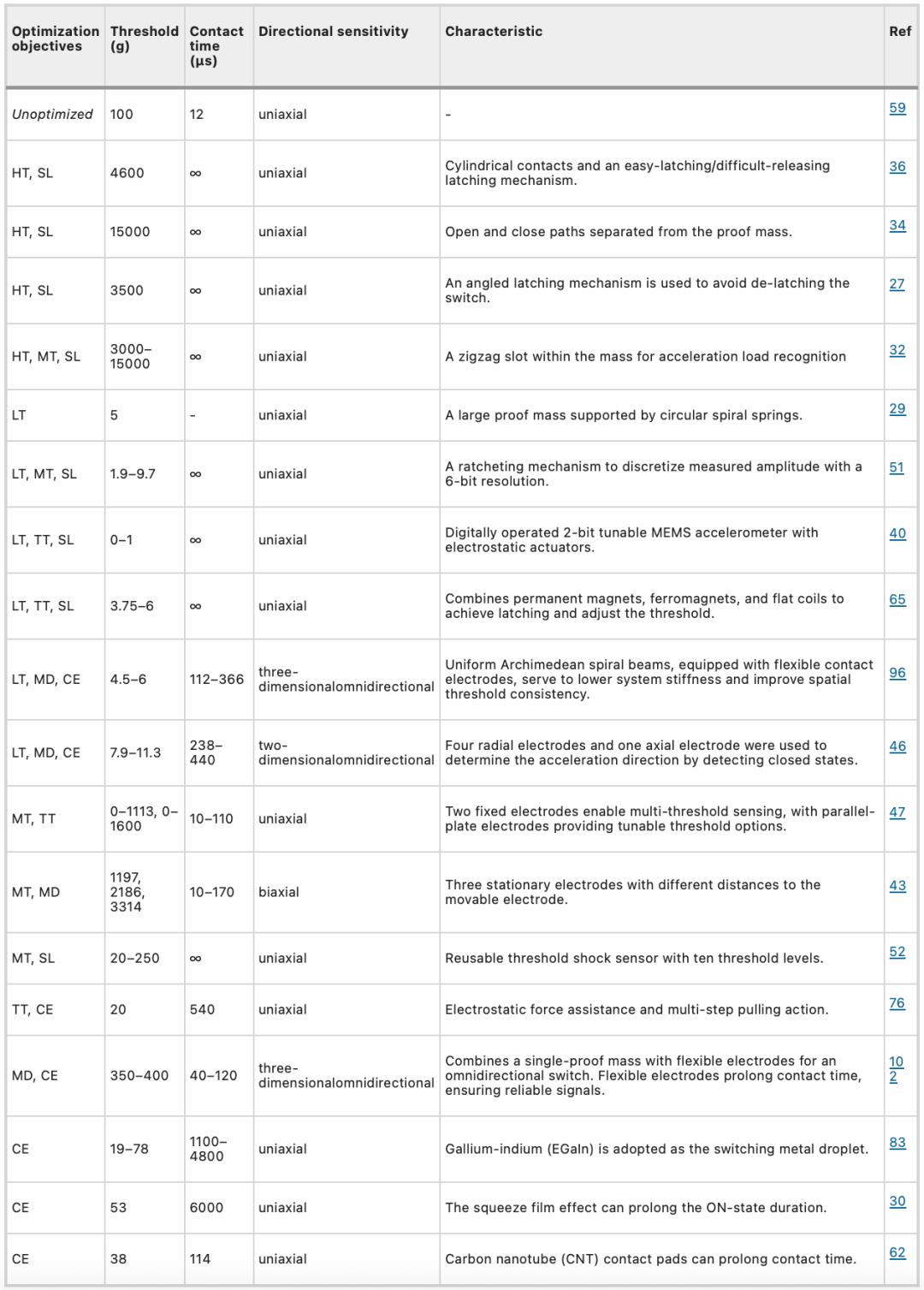

表1 具有高閾值（HT）、低閾值（LT）、多閾值（MT）、可調閾值（TT）、多方向（MD）、接觸增強（CE）和自鎖（SL）優化目標的幾種典型MEMS慣性開關的特性概覽

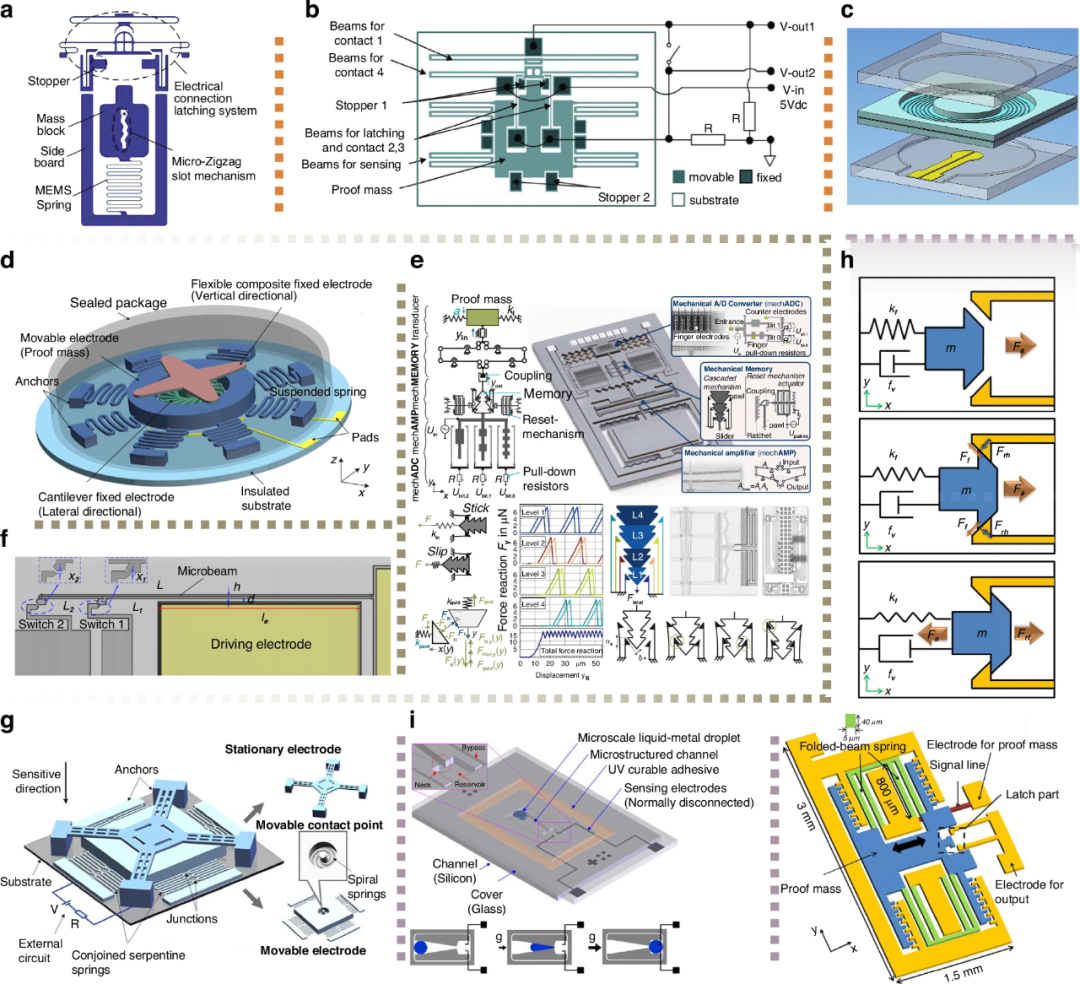

MEMS慣性開關的設計目標
設計目標的技術路徑
對MEMS慣性開關工作至關重要的因素包括質量、彈簧、電極和執行器的協調設計。這些器件通常采用彈簧質量系統，其中懸浮的質量通過精密彈簧運動。這種設計將外部加速度轉換為相對于固定錨點的可測量位移，其靈敏度由質量-彈簧參數決定。兩個接觸電極，一個在質量上移動，一個在錨點上固定，實現電氣開關。加速度引起的質量運動打開/關閉這對接觸點，產生二進制電信號。集成的MEMS執行器提供精確的質量控制，能夠調節加速度響應閾值。優化這些組件可以確保靈敏度、準確性和可靠性。研究人員在文章中總結并分析了現有設計方法和性能提升，以指導未來的進一步開發。

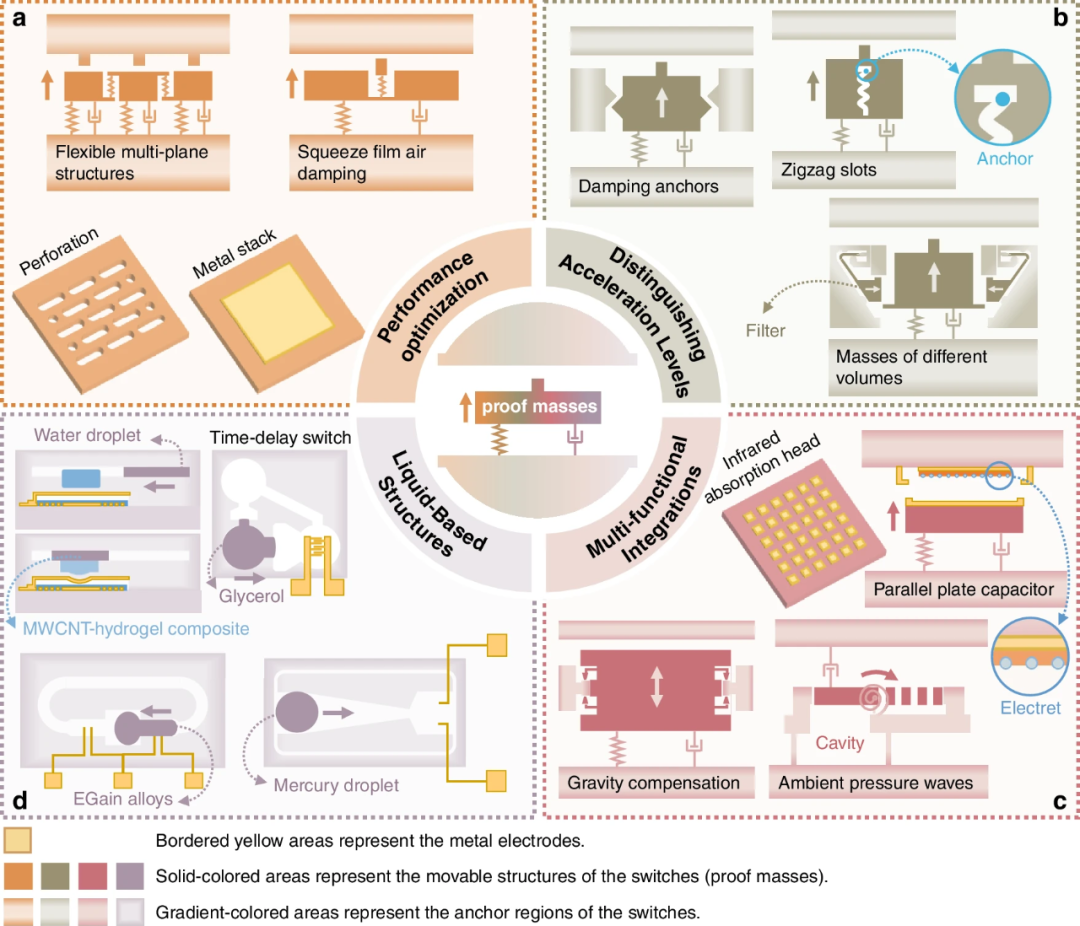

MEMS慣性開關的敏感結構

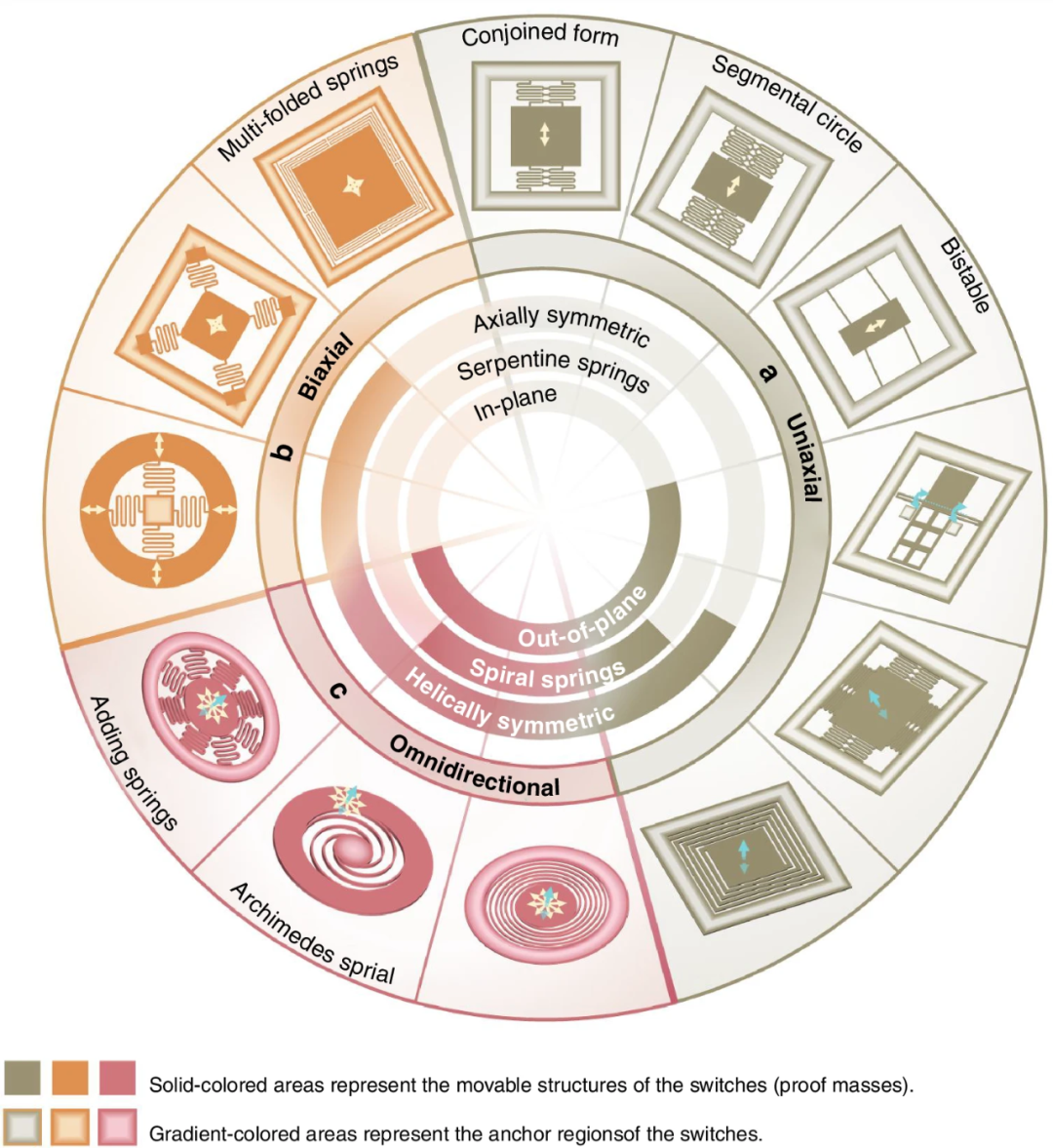

MEMS慣性開關的懸掛結構設計

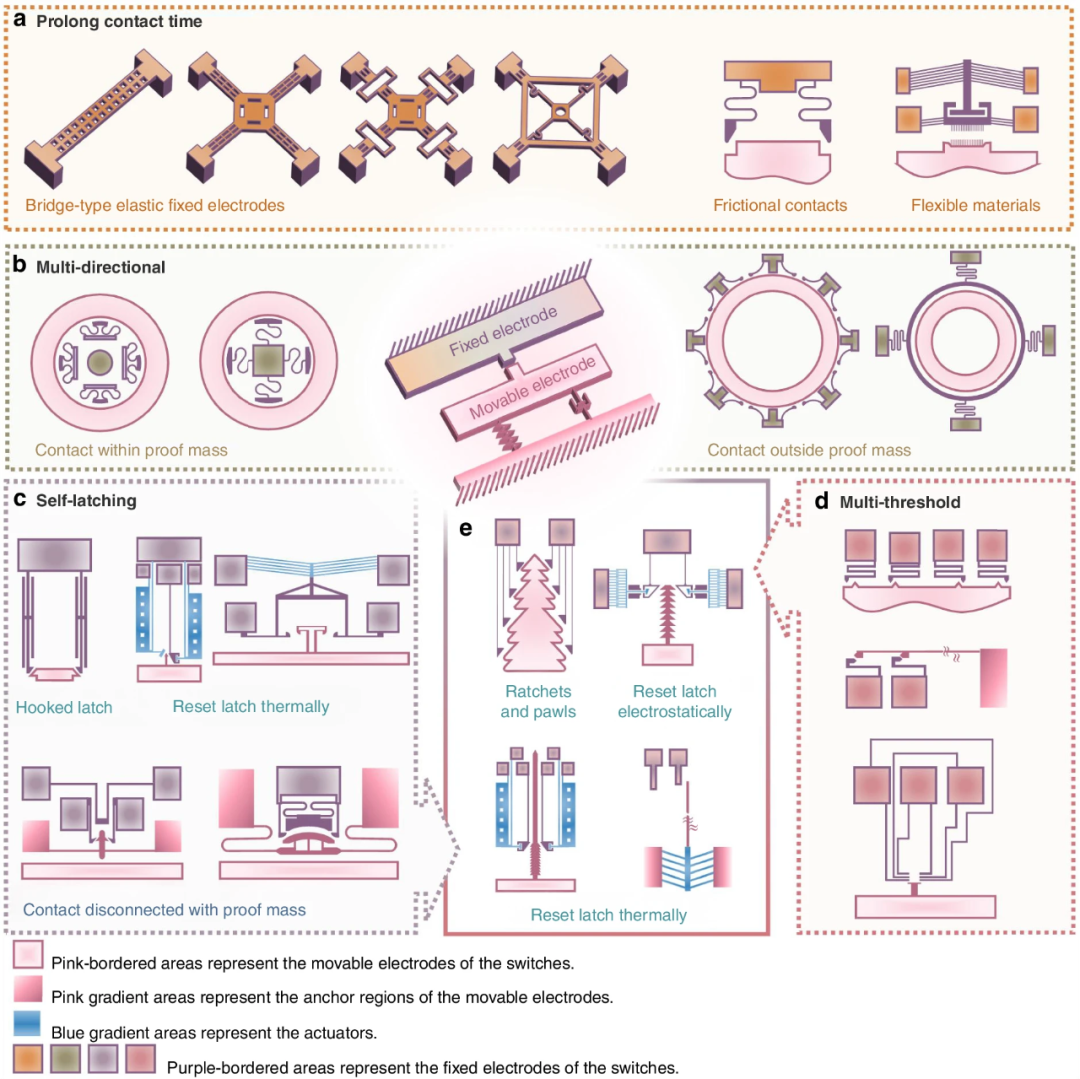

MEMS慣性開關的接觸電極設計

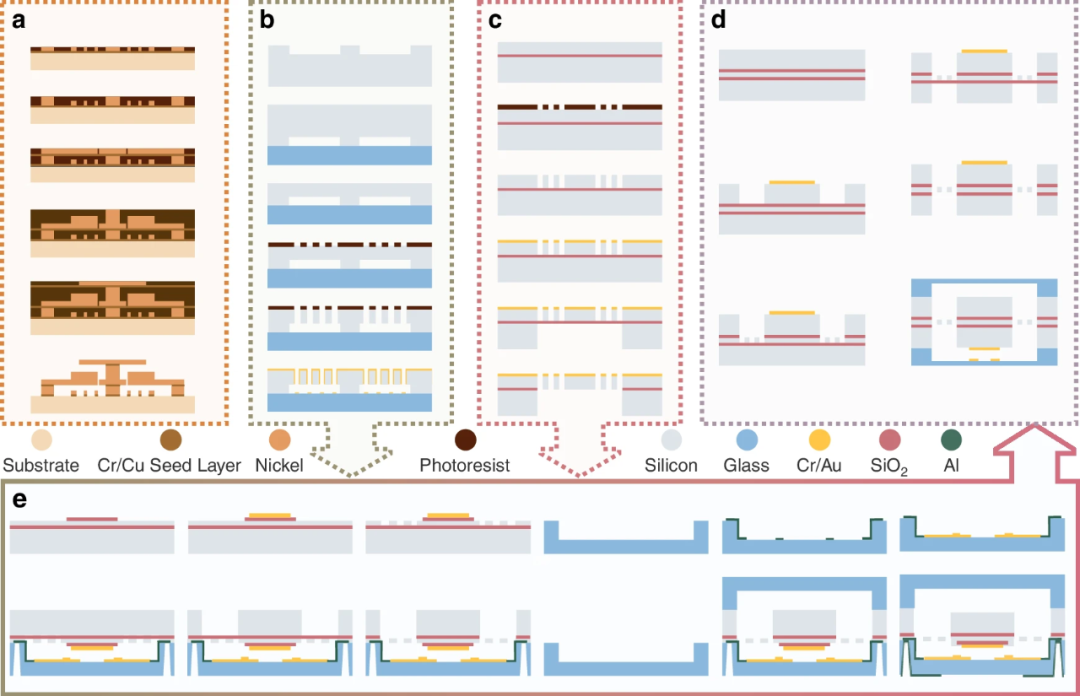

MEMS慣性開關的制造工藝設計

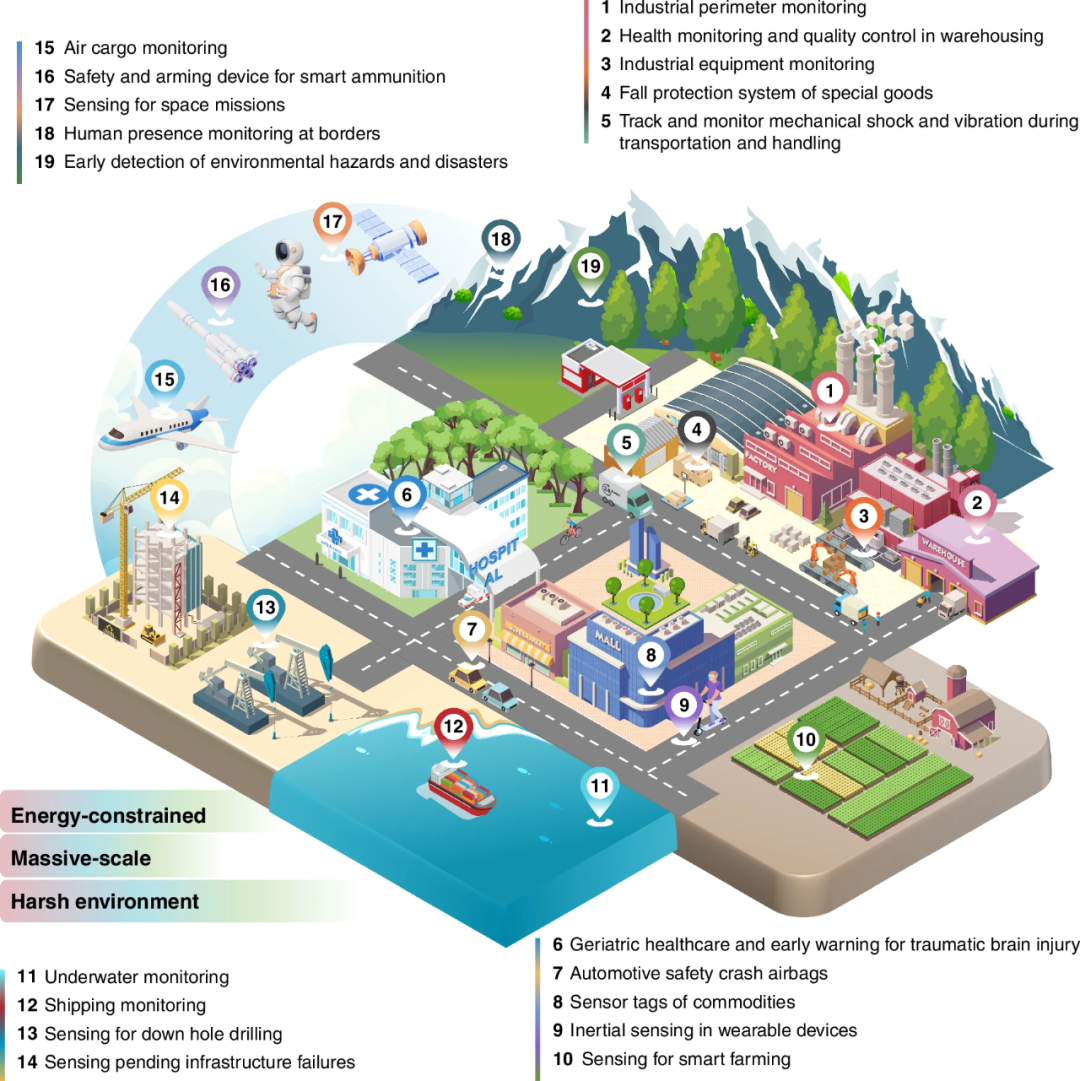

MEMS慣性開關的應用
MEMS慣性開關的快速發展帶來了令人印象深刻的特性，包括尺寸小、功耗低、數據輸出量小、價格經濟、靈敏度高、出色的抗沖擊性、多功能性和智能化。MEMS慣性開關的潛在應用在眾多領域得到了廣泛研究，特別是在物聯網和具身智能領域，這些應用通常需要在能量有限、規模龐大或惡劣的環境中運行。
MEMS慣性開關的應用
展望
MEMS慣性開關是具有微米級尺寸和納瓦級功耗的事件驅動型傳感器。這些特性使其適用于節能和資源有限型應用，特別是在物聯網和具身智能系統中。盡管它們具有廣闊的應用前景，但目前仍有三個主要挑戰阻礙了其廣泛應用：
普適性
固定閾值工作限制了它們?cè)诓煌瑧?yīng)用場景中的適應性。通過尺寸參數和結構調整進行定制，會降低部署效率并增加生產成本。
低閾值
可靠的低閾值開關，特別是低于1 g的開關，由于其設計需要大質量塊和柔性懸置結構仍然存在問題。這些結構容易受到機械損傷，并且對制造偏差、內部應力和熱波動敏感。
系統集成
當前研究側重于開關本身的設計，對其在更廣泛微系統中的集成探索有限。實際應用需要與報警和處理器系統高效集成，這是關鍵但尚未充分開發的領域。
為應對這些挑戰，當前的研究工作集中在設計多個接觸電極、集成內置執行器以及優化接觸性能上。盡管這些方法前景廣闊，但它們面臨著固有的局限性，這要求持續創新和迭代改進。
多接觸電極
多電極設計通過離散閾值提高適應性。然而，較大的閾值差異會損害精度，而最小化差異則會限制通用性。此外，在單個器件中實現多閾值會增加設計復雜性，擴大器件占位面積，并提高數據處理需求。因此，未來研究應聚焦于創新的機械結構和簡化的數據讀取方法。
執行器集成
靜電和電磁執行器為可調閾值提供了外力，并實現低閾值。然而，電磁執行器阻礙了器件的小型化，而靜電執行器需要連續的高壓電路。這導致控制和升壓電路中的功耗，與休眠期間的零功耗目標相矛盾。此外，這兩種執行器都易受外部電磁干擾，可能導致誤觸發并降低可靠性。因此，開發更穩定和節能的閾值調整方法至關重要。
接觸增強
結合接觸增強和自鎖機制可以提高觸發信號和電氣路徑的可靠性，從而簡化系統集成。然而，由于從靜態幀轉向脈沖神經網絡（SNN）事件流，具身智能應用正面臨新的挑戰。這種轉變需要開發專門的接口、通信協議和事件處理軟件，以及明確定義的參數，如響應時間和載流能力，以指導開關設計。
推進結構設計、驅動機制和系統集成，對于充分發揮MEMS慣性開關在能源受限、大規模應用中的優勢至關重要。這些MEMS慣性開關為傳統電池供電傳感器提供了極具吸引力的替代方案，特別是在物聯網和具身智能系統蓬勃發展的背景下。它們稀疏的數據輸出和超低功耗優勢，使得在物聯網中實現戰略性資源分配成為可能，以支持實時、自適應的監控和控制。
本綜述中闡述的動機、方法和目的有望促進MEMS慣性開關的開發和更廣泛采用，提升其性能并簡化其與物聯網和具身智能應用的集成。最終，這一進展將使我們向更高效、響應更迅速、更可持續地與物理世界交互邁進一大步。
論文鏈接：
https://doi.org/10.1038/s41378-025-00997-1
