氣體放電管是一種利用惰性氣體（如氖、氬、氪或其混合物）在特定高電壓下發生氣體放電現象（輝光放電、弧光放電）來實現過電壓保護的電壓開關型浪涌保護器件。
核心原理： 在正常工作電壓下，GDT呈現極高的阻抗（通常>1GΩ），相當于開路，對電路無影響。當施加在其兩端的電壓超過其擊穿電壓（火花放電電壓）時，管內氣體被電離，形成低阻抗的導電通道（等離子體），瞬間將浪涌電流泄放到地，從而將被保護電路兩端的電壓鉗位在一個相對較低的水平（弧光維持電壓）。浪涌過后，當電壓降低到氣體熄弧電壓以下時，GDT恢復高阻狀態。如圖所示。
關鍵特點：
電壓開關型： 在達到擊穿電壓前是高阻，擊穿后迅速變為低阻。
通流能力大： 能承受非常大的瞬態電流（可達數十kA）。
寄生電容小： 通常只有幾皮法(pF)，非常適合高速信號線路的保護。
響應速度相對較慢： 擊穿需要氣體電離時間，通常在微秒(μs)級別，比TVS二極管慢。
鉗位電壓相對較高： 弧光維持電壓通常在幾十伏特。
失效模式： 通常為開路失效（多次大浪涌后電極燒蝕、氣體耗盡），相對安全。
主要用途： 用于設備的第一級或第二級粗保護，泄放大能量的浪涌（如雷擊感應浪涌、開關浪涌），保護后級更精密的電路（如TVS二極管、壓敏電阻MOV）。

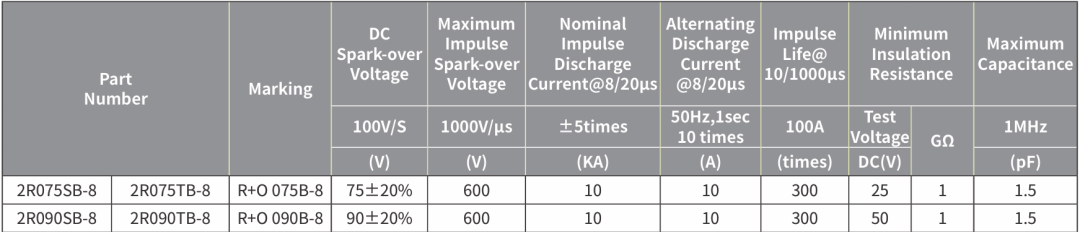

一、氣體放電管參數解讀
話不多說，我們從氣體放電管電氣特性進行解讀。
直流擊穿電壓：
定義： 在緩慢上升的直流電壓作用下，GDT發生擊穿（從高阻突變為低阻）時的電壓值。通常以Vdc表示。
意義： 這是GDT最核心的靜態參數之一，決定了其在正常工作電壓下必須保持不動作的閾值。選型時，工作電壓必須低于此值并留有一定裕量。
注意： 標稱值通常是一個范圍（如 90V ± 20%）或最小值（如 Min 90V）。實際值會有離散性
沖擊擊穿電壓：
定義： 在特定上升速率（如1kV/μs）的標準瞬態脈沖電壓（如8/20μs電壓波）作用下，GDT發生擊穿時的電壓峰值。通常以Vs或Vimp表示。
意義： 反映了GDT對快速瞬變過電壓的實際響應特性。這個值顯著高于直流擊穿電壓。選型時，需要確保被保護電路能承受此電壓（或配合后級保護器件確保鉗位電壓在安全范圍內）。
關鍵點： 這是衡量GDT響應速度和實際保護水平的更直接參數。上升速率越快，沖擊擊穿電壓越高。
絕緣電阻：
定義： 在低于直流擊穿電壓的電壓（如100V DC）下，GDT兩極之間的電阻值。通常以Riso表示，單位是歐姆(Ω)。
意義： 表征GDT在未擊穿狀態下的漏電大小。值越高越好，通常在吉歐(GΩ)級別（>1GΩ），對電路影響極小。
極間電容：
定義： GDT兩極之間在未擊穿狀態下的電容值。通常以C表示，單位是皮法(pF)。
意義： 對于高速信號線（如以太網、USB、RF），電容過大會導致信號衰減和失真。GDT的電容通常很小（1-5pF），是其用于高速線路保護的主要優勢之一。
沖擊放電電流：
定義： GDT能夠承受而不損壞的單次或多次標準瞬態脈沖電流（如8/20μs電流波）的峰值。通常以Iimp（單次最大）或In（標稱，可承受多次）表示，單位是安培(A)或千安(kA)。
意義： 這是GDT最核心的動態參數，直接決定了其泄放浪涌能量的能力。需要根據應用環境（如雷擊風險等級）選擇足夠通流容量的GDT。常見規格有3kA, 5kA, 10kA, 20kA, 50kA等。
關鍵點： 務必關注測試波形（8/20μs最常見）和測試次數（1次、2次、5次、10次等）。多次測試要求代表其壽命和可靠性。
壽命/沖擊次數：
定義： GDT在承受特定幅值和次數的標準浪涌沖擊后，其關鍵參數（如直流擊穿電壓）仍能保持在規定范圍內的能力。
意義： 反映GDT的耐用性和可靠性。在雷擊多發區或頻繁開關浪涌的環境中尤為重要。規格書中會明確標出在不同電流等級下可承受的沖擊次數。
二、氣體放電管選型
選型需要綜合考慮被保護電路的特性、應用環境、防護等級要求以及GDT自身的參數。
確定工作電壓：
明確被保護線路的最大持續工作電壓（包括可能的波動、容差）。
關鍵選型原則： GDT的直流擊穿電壓最小值 Vdc min 必須大于被保護線路的最大持續工作電壓，并留出足夠的安全裕量（通常20%-30%以上）。
例如： 24V DC線路，最大可能波動到30V。選擇GDT的Vdc min > 30V * 1.3 ≈ 40V。可選標稱90V (Min 75V) 或更高規格。
確定防護等級和通流能力：
評估應用環境面臨的浪涌威脅等級（根據相關標準如IEC 61000-4-5或實際經驗）。例如：
電話線、信號線：可能要求3kA, 5kA。
電源線入口、通信基站：可能要求10kA, 20kA或更高。
直擊雷防護：需要50kA甚至更高。
關鍵選型原則： GDT的標稱沖擊放電電流 In 或最大沖擊放電電流 Iimp 必須滿足或超過防護等級要求的浪涌電流值。考慮多次沖擊的要求。
考慮響應特性和鉗位電壓：
了解被保護器件的耐壓水平。
關鍵選型原則： GDT的沖擊擊穿電壓 Vs 和導通后的弧光電壓 Varc 之和（在浪涌電流路徑上產生的總壓降）必須低于被保護器件所能承受的最高安全電壓。如果僅靠GDT無法滿足鉗位要求，必須采用多級防護，在后級使用鉗位電壓更低的器件（如MOV、TVS）。
評估線路類型與續流問題：

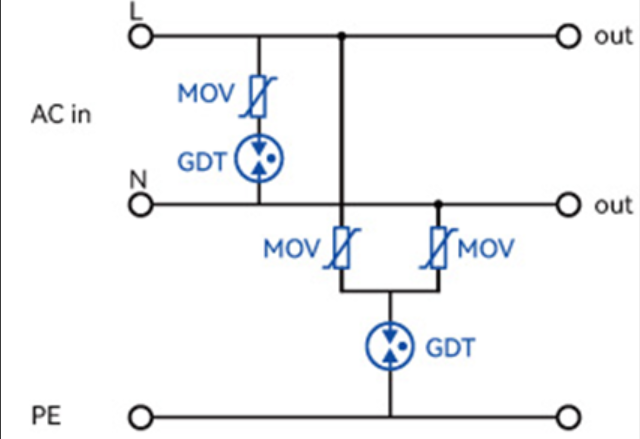

交流電源線：
關鍵選型原則： 必須關注GDT的耐工頻電流 If 值。
必須在GDT前端串聯匹配的熔斷器或斷路器。熔斷器的額定電流應大于線路正常工作電流，熔斷特性（I2t值）應確保在GDT動作導通工頻短路電流時能及時熔斷，切斷續流通路，防止GDT持續導通燒毀。
選擇的GDT If 值應大于熔斷器動作前的預期短路電流（通常較小，熔斷器應快速動作）。
直流線路：
同樣存在續流風險（如果電源能提供足夠電流）。
需要評估系統是否能提供足夠的阻抗限制續流，或者也需要串聯熔斷器/限流電阻。
信號線：
通常信號源內阻較大或電流有限，續流風險很低，對If要求不高。
重點考慮電容、響應速度和直流擊穿電壓。
考慮極間電容：
關鍵選型原則： 對于高速數據線、通信線、射頻線，必須選擇極間電容 C 足夠小（通常<3pF，甚至<1pF）的GDT，以避免信號完整性問題（衰減、畸變）。

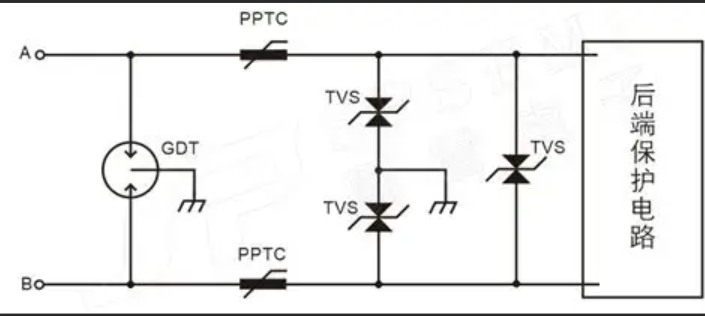

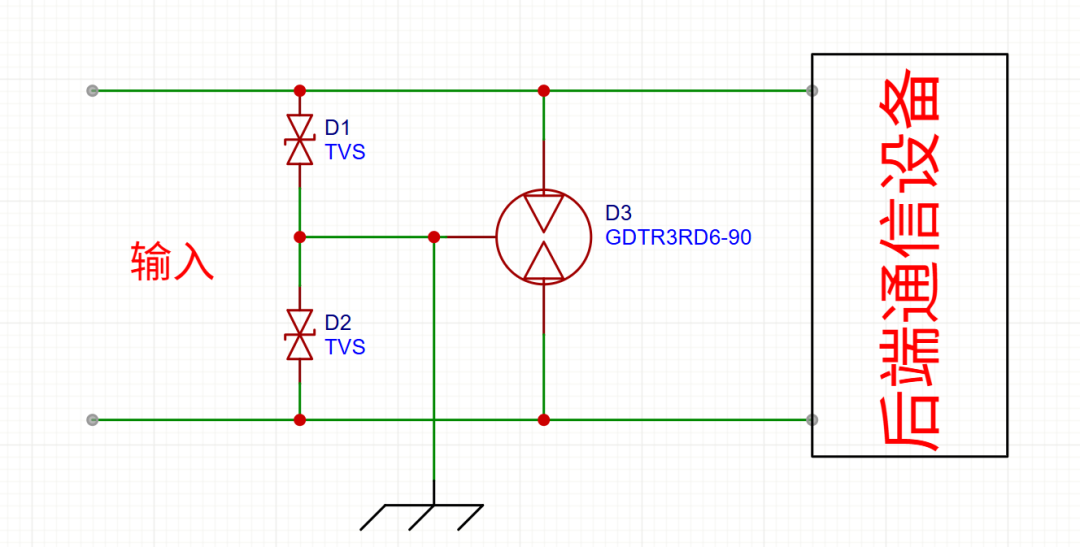

三、氣體放電管常見電路

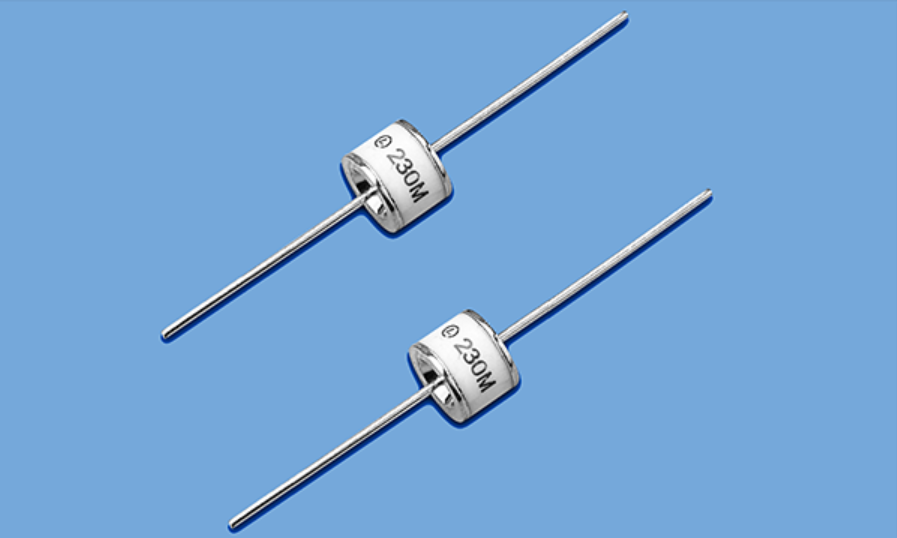

氣體放電管通常由陶瓷管作為基體，管內有兩個或多個帶間隙的金屬電極，并在陶瓷管內充滿氬氣、氖氣等惰性氣體。 兩電極、三電極的氣體放電管的內部結構。 其中，陶瓷內壁上的導電帶主要起加速觸發響應的作用，電極的電子粉則具有改善通流容量、加快響應以及延長器件壽命等作用 氣體放電管主要電氣參數包含： 直流擊穿電壓 （VS）、 沖擊擊穿電壓 、響應時間、絕緣電阻、極間電容、氣體放電續流能力 (通容量)、續流遮斷時間等。
