一、上拉電阻
上拉就是將不確定的信號通過一個電阻鉗位在高電平，電阻同時起限流作用。上拉電阻可以提高電路驅動能力。

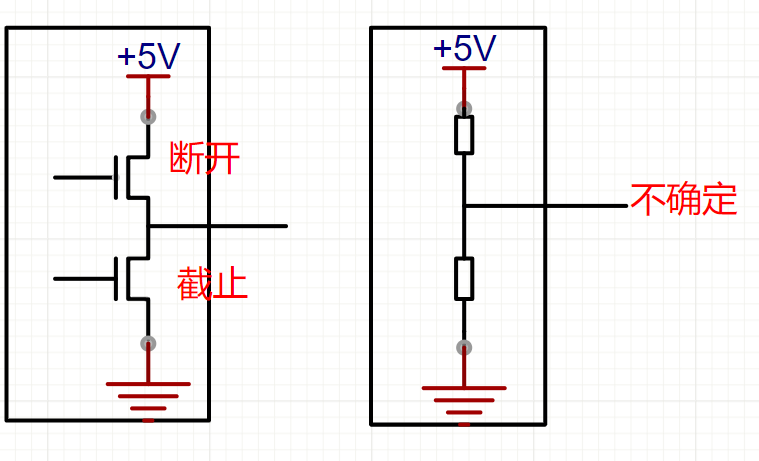

那么，為什么會有不確定的信號呢？
舉個例子：
MCU 的 GPIO 在上電復位后往往默認為 浮空輸入（高阻態）。
如果外部沒有有效驅動源，引腳就像“天線”，容易耦合噪聲 → 電平在 0/1 之間隨機跳動。
長走線、連接器、按鍵開路、開漏/集電極開路輸出等都會使線路呈現高阻態。

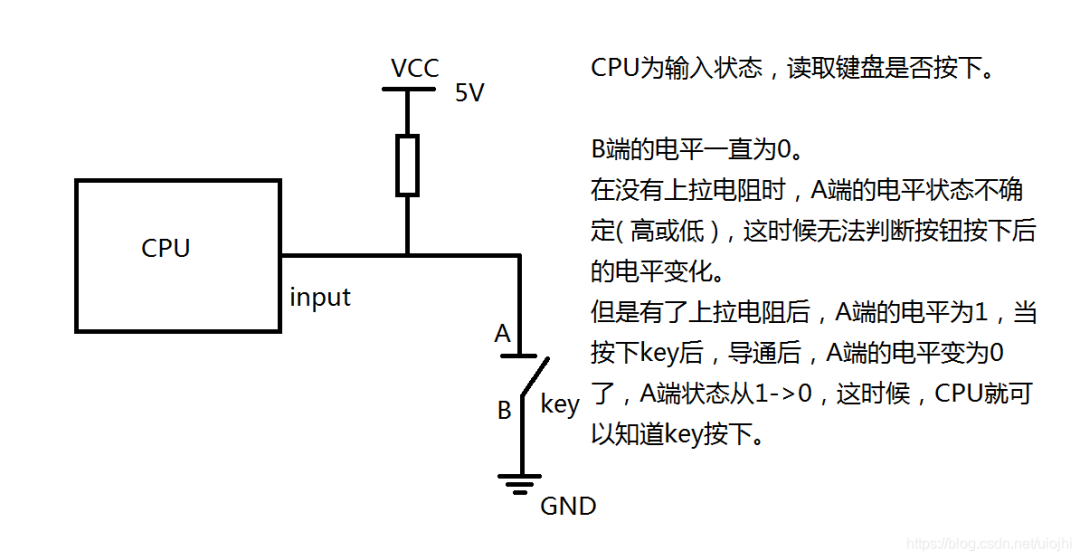

上拉電阻如何“確定”信號？
硬件做法：在信號線與 VCC 之間接一個電阻 R。
無外部驅動時 → R 提供微弱電流 → 將節點拉向 VCC（邏輯 1）。
外部器件需要發 0 時 → 它只需把線拉到 GND，R 限流即可
二、阻值如何確定？
阻值選擇需平衡信號速度、功耗、驅動能力 三大因素，遵循以下計算邏輯：
1. 最小阻值：由驅動端的灌電流能力決定
VOL：輸出低電平電壓（通常 ≤0.4V）
IOLIOL：驅動端最大允許灌電流（查芯片手冊）
示例：
VCC=5VVCC=5V, VOL=0.4V VOL=0.4V, IOL=20mA IOL=20mA（典型MCU GPIO）
→ 實際需 ≥ 230Ω（否則燒毀IO口?。?/p>
2. 最大阻值：由信號上升時間和總線電容決定
trisetrise：信號允許的最大上升時間（由通信速率決定）
Cbus：總線總電容（導線電容 + 器件輸入電容）
示例（I2C總線）：
速率 100kHz → 要求 trise<1 μstrise<1 μs
Cbus=200 pF，Cbus=200 pF（2個器件 + PCB走線）
→ 實際需 ≤ 2.2kΩ

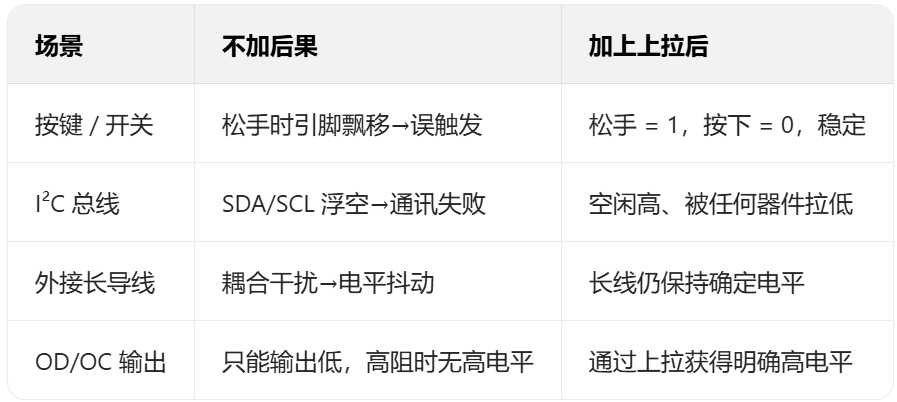

三、典型場景

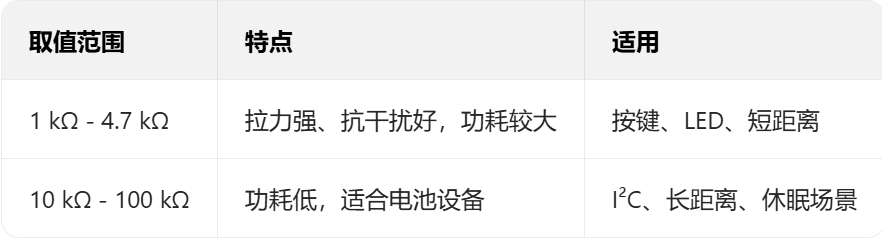

阻值怎么選
小結口訣
“浮空必上拉，開漏要上拉，長線強上拉，低功耗大阻值?！?/p>
