本文旨在提供一份嚴謹、樸實的概要指南，系統介紹從原型驗證到大規模量產所涉及的核心成型工藝，幫助讀者（尤其是產品經理）產品開發的全流程中，做出更合適的決策。
避免文章過長，文章分2篇，本文為第1篇。

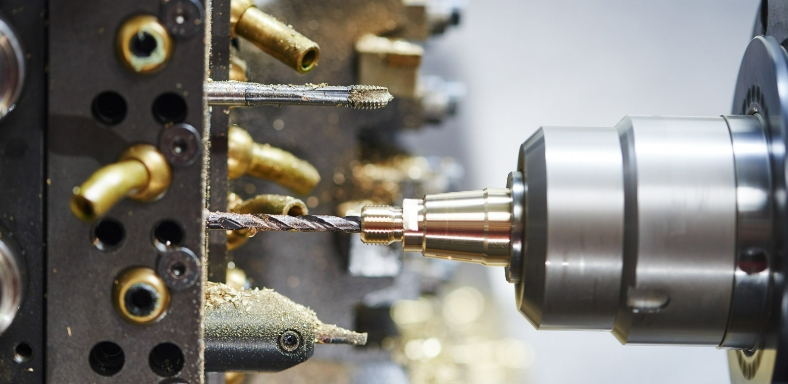

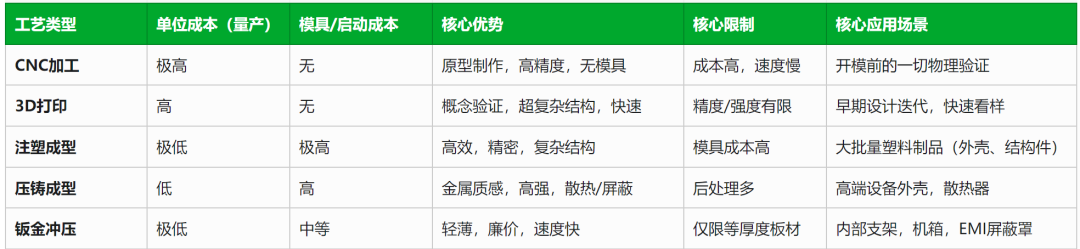

模具成本（NRE Cost）：一次性的前期投入，用于制造生產用的模具。這筆固定成本需要分攤到每一件產品上。單件成本（Unit Cost）：生產單個產品所需的材料與加工費用。產量越大，分攤到每個產品上的模具成本就越低。因此，預估銷量是選擇工藝的根本前提。在投入巨額模具費用之前，驗證設計是必不可少的步驟。1. 數控加工 (CNC Machining) —— 精準的“減材制造”一句話概括： 像一位數字雕刻家，用刀具從一整塊材料（金屬或塑料）上精確地切削出所需形狀。工藝原理： 計算機程序控制高速旋轉的刀具，按照3D模型路徑對塊狀材料進行切削、鉆孔、銑削。- 無需開模，啟動快；精度極高（可達±0.05mm甚至更高）；材料選擇廣泛。
- 單件成本高昂（材料浪費+加工耗時）；生產效率低；對復雜的內部結構加工困難。

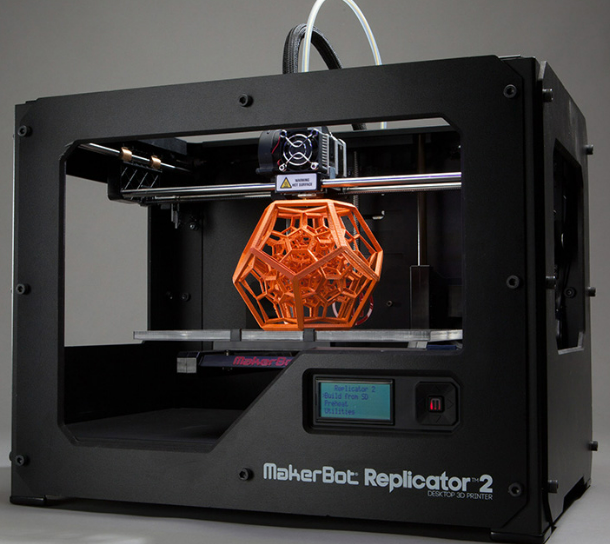

這是所有硬件產品在開模前的必經之路。 無論是評估外觀手感，還是驗證內部結構裝配（確保PCB板、電池、接口嚴絲合縫），CNC原型都是最可靠的方式。花小錢做CNC手板，能避免后期修改模具的巨額損失。一句話概括： 與CNC相反，像搭積木一樣，將材料（光敏樹脂、尼龍粉末等）逐層堆積，構建出實體。工藝原理： 依據3D模型，通過光固化(SLA)、選擇性激光燒結(SLS)等技術，逐層固化或熔接材料。- 無需開模；能制造任何傳統工藝無法實現的復雜結構；從圖紙到樣件的速度極快。
- 量產成本高；精度、表面光潔度和材料強度通常低于傳統工藝。

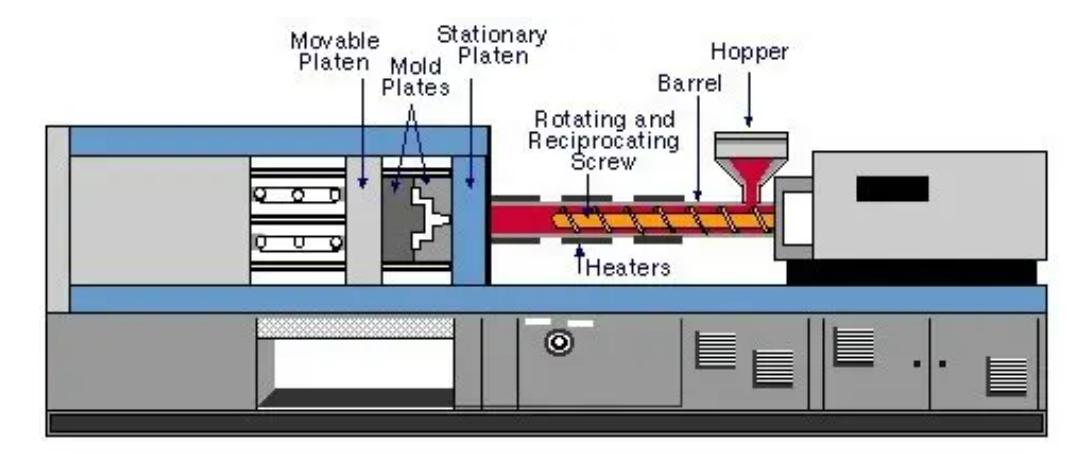

這是概念階段和早期迭代的超級利器。 當需要快速比較多種外觀方案，或驗證一個極其復雜的內部結構時，3D打印是首選。但請注意，其樣件通常只適用于外觀和基本裝配驗證，不適合做可靠性測試（如跌落）。當產品設計凍結，進入大規模生產階段，以下工藝是保證效率和成本優勢的中堅力量。1. 注塑成型 (Injection Molding) —— 塑料制品之王一句話概括： 將熔化的塑料高壓注入金屬模具，冷卻后得到高精度的塑料制品。- 生產效率極高，大批量下單件成本極低；尺寸穩定，重復性好；可實現復雜形狀和精細表面。
- 模具成本極高，制造周期長（4-8周）；設計有約束（如拔模斜度、壁厚均勻）。

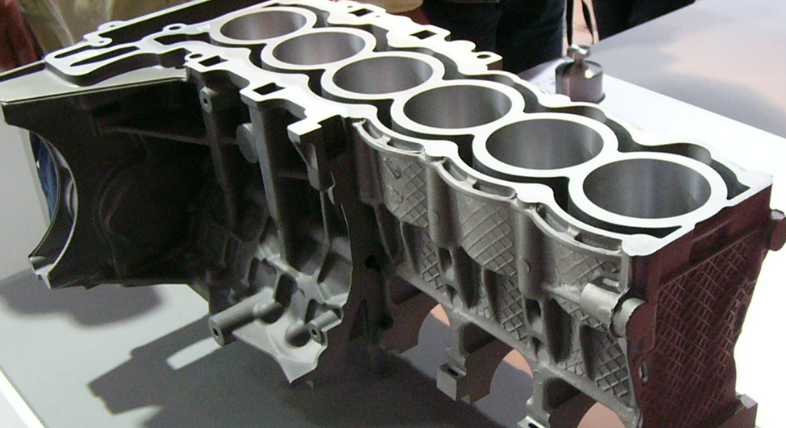

手機、家電、充電器等幾乎所有大批量消費電子產品的塑料外殼，都采用此工藝。銷量預期過萬，這是首選。另，PCB上的螺絲孔位、接口開孔、卡扣位置，都需要與結構工程師配合，轉化為注塑件上的“螺絲柱”和“加強筋”等結構，務必為這些結構特征預留空間。2. 壓鑄成型 (Die Casting) —— 金屬世界的“注塑”一句話概括： 將熔融的金屬（主要是鋁、鋅合金）高壓注入鋼制模具成型。- 產品兼具金屬質感與高強度；優良的導熱和電磁屏蔽性；尺寸精度高。
- 模具成本高昂；后處理工序多（打磨、噴砂、陽極氧化等）；材料限于低熔點金屬。

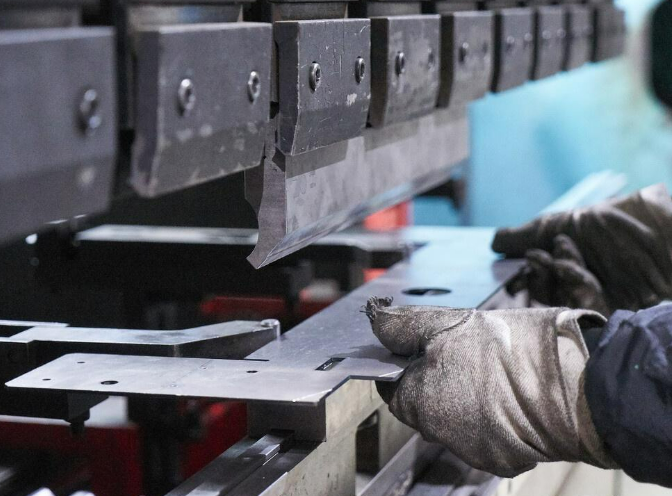

適用于需要堅固、高端質感或有強烈散熱需求的產品，如筆記本電腦外殼、LED燈具、高端安防設備。另，可作為天然的散熱器和EMI屏蔽罩。 如果芯片發熱量大，壓鑄金屬外殼可直接參與散熱設計，并有效抑制電磁干擾，助力EMC測試。一句話概括： 用模具像壓餅干一樣，在金屬薄板上進行沖裁、彎曲、拉伸，快速成型。- 生產速度極快，單件成本極低；材料利用率高；產品輕薄且有一定強度。需要模具投入；
產品內部那些看不見的金屬支架、固定片、電池彈片，以及服務器機箱等，都是其用武之地。另，EMI屏蔽罩是其最經典的電子應用。為PCB上的射頻模塊或敏感電路定制一個可焊接的屏蔽罩，鈑金是成本最低、最成熟的方案。原創不易，若有轉載需求，務必告知！
