USB Gadget 應用實例之 adb

1. ADB 框架

ADB 全稱為"Android Debug Bridge"，Android 調試橋。在純 Linux 系統中也可以使用。它是 client-server 架構，由三部分組成：

• adbclient：我們運行的 adb 命令就屬于 adbclient，比如我們運行以下命令adb push d:\1.txt /root時，它就是一個 adbclient，它通過 adbserver 把windows 下的文件 "d:\1.txt" 推送到開發板的 /root 目錄
• adbserver：作為一個后臺程序運行運行于 PC，它負責管理 PC 和開發板之間的通信，完成 adbclient 的請求
• adbd：運行于開發板的守護進程，它通過底下的 Gadget 跟 adbserver 通信

實際上，adbclient 和 adbserver 都是同一個應用程序：比如 Windows 下的 adb.exe，使用不同的參數來啟動時就可以作為 adbclient 或者 adbserver。我們第 1 次執行 adb 命令時，它會幫我們啟動一個 adb 程序作為 adbserver。

2. 體驗ADB

2.1 在 Windows 安裝軟件

解壓 GIT 倉庫如下文件：

確認里面的 adb.exe 所在目錄，把這個目錄添加進 Windows 的 Path 環境變量里。

2.2 在 STM32MP157 上實驗

STM32MP157 的出廠系統已經安裝好了 adbd，可以直接連接 USB 線進行測試。

比如在 Windows 上執行命令：

adb  devices  # 列出adb設備
adb  push  d:\1.txt  /root  # 上傳文件到開發板/root目錄
adb  shell   # 啟動adb命令行

IMX6ULL 的出廠系統還沒安裝 adbd，等移植 ADB 時再進行實驗。

3. functionfs

我們關注的是 Gadget 部分：

使用 legacy 的方法時，我們需要在驅動程序里指定設備信息（比如設備描述符、配置描述符等等），還需要在驅動程序里實現數據的傳輸功能，這都在驅動程序里限定死了。

使用 configfs 時，我們可以靈活地指定設備信息、靈活地選擇各種 function。但是，還不夠靈活：你必須選擇某個 function，這個 function 里已經實現實現了數據的傳輸功能，你無法更改。

我們能否把 Gadget 設備的端點暴露給用戶程序？讓用戶程序自己操作端點來傳輸數據？可以！這就是 functionfs。

functionfs 是一種文件系統，它的使用分為兩步：

• 內核態：注冊 functionfs
• 用戶態：掛載 functionfs

抓住這兩點來分析代碼。

3.1 注冊 functionfs

以 legacy 的方式來分析，只要安裝 g_ffs.ko 驅動程序：

insmod g_ffs.ko

就會觸發以下調用過程：

# drivers\usb\gadget\legacy\g_ffs.c
gfs_init
 usb_get_function_instance("ffs");
  try_get_usb_function_instance
   fi = fd->alloc_inst();
    # drivers\usb\gadget\function\f_fs.c
    ffs_alloc_inst
     dev = _ffs_alloc_dev();
      ret = functionfs_init();
       ret = register_filesystem(&ffs_fs_type);

使用 configfs 方式的話，需要執行以下命令：

modprobe libcomposite
mount -t configfs none /sys/kernel/config

mkdir -p /sys/kernel/config/usb_gadget/g1
mkdir  -p /sys/kernel/config/usb_gadget/g1/functions/ffs.adb

可以看到提示信息：

執行命令cat /proc/filesystems可以看到 functionfs。

3.2 掛載 functionfs

這時就可以掛載 functionfs 了，執行如下命令：

# mkdir -p /dev/usb-ffs/adb
# mount -t functionfs adb /dev/usb-ffs/adb  # 上面創建了 functions/ffs.adb, 掛載時 dev 就要指定為 adb
# ls /dev/usb-ffs/adb/
ep0

有了 ep0 端點后，用戶態程序就可以通過它跟主機通信了。

3.3 ep0 的驅動程序

ep0 對應的驅動程序，分析如下：

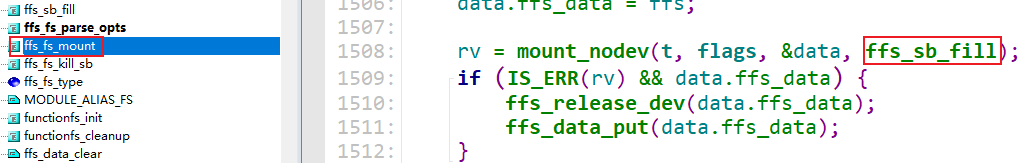

• 掛載 functionfs 時，會導致一個函數被調用：

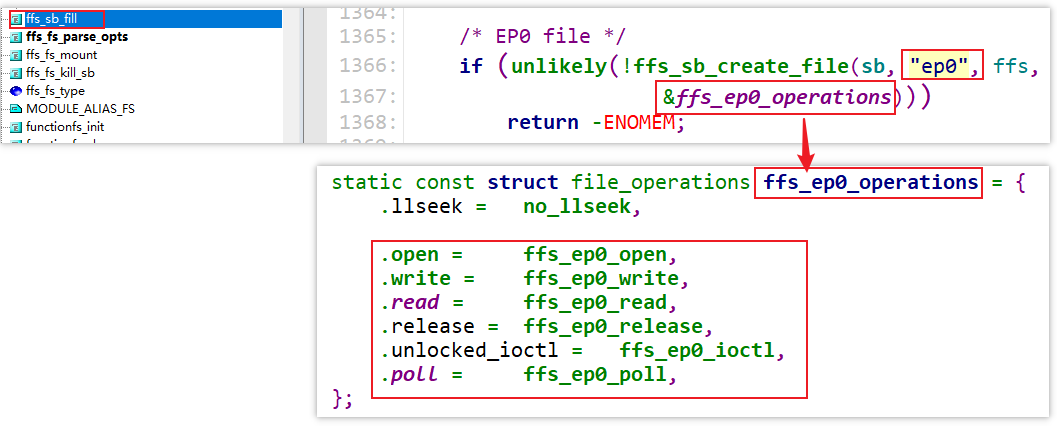

• ffs_sb_fill 中，會在 functionfs 的根目錄下創建名為 ep0 的文件，并給它提供file_operations 結構體：

4. ADB 實現

源碼：https://www.github.com/hadess/adbd

本文關注的不是 adb 本身的實現，而是數據如何傳輸。

分析文件：adbd-master\adb\usb_linux_client.cpp

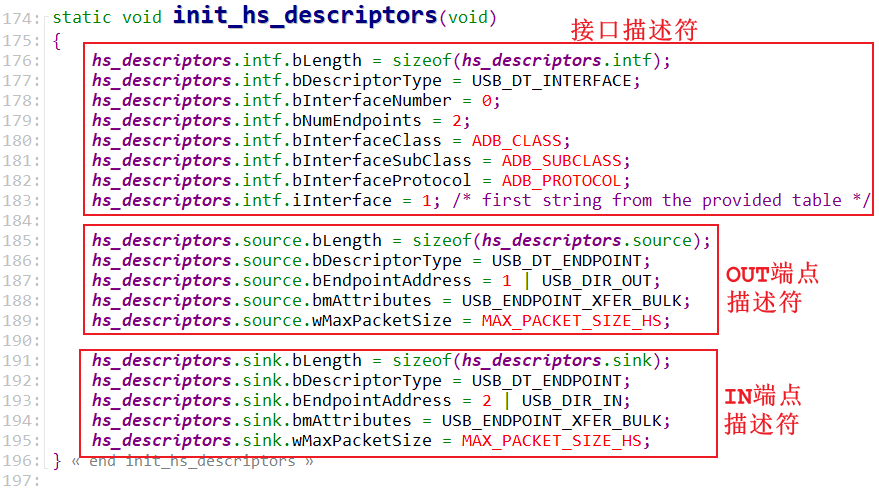

4.1 初始化接口描述符

4.2 申請更多端點

在接口描述符里，定義了多個接口描述符，這是 APP 提出的請求。如果 Gadget 設備有足夠的端點，那么就會在在 functionfs 跟目錄下創建出這些端點，比如 ep1、ep2。

ADB 程序的調用關系如下：

init_functionfs

    // 設置功能描述符(接口描述符)
    v2_descriptor.fs_count = 3;
    v2_descriptor.hs_count = 3;
    v2_descriptor.ss_count = 5;
    v2_descriptor.os_count = 1;
    v2_descriptor.fs_descs = fs_descriptors;
    v2_descriptor.hs_descs = hs_descriptors;
    v2_descriptor.ss_descs = ss_descriptors;
    v2_descriptor.os_header = os_desc_header;
    v2_descriptor.os_desc = os_desc_compat;

 h->control = adb_open(USB_FFS_ADB_EP0, O_RDWR); // 打開端點 0

// 把接口描述符發給驅動程序
 ret = adb_write(h->control, &v2_descriptor, sizeof(v2_descriptor));

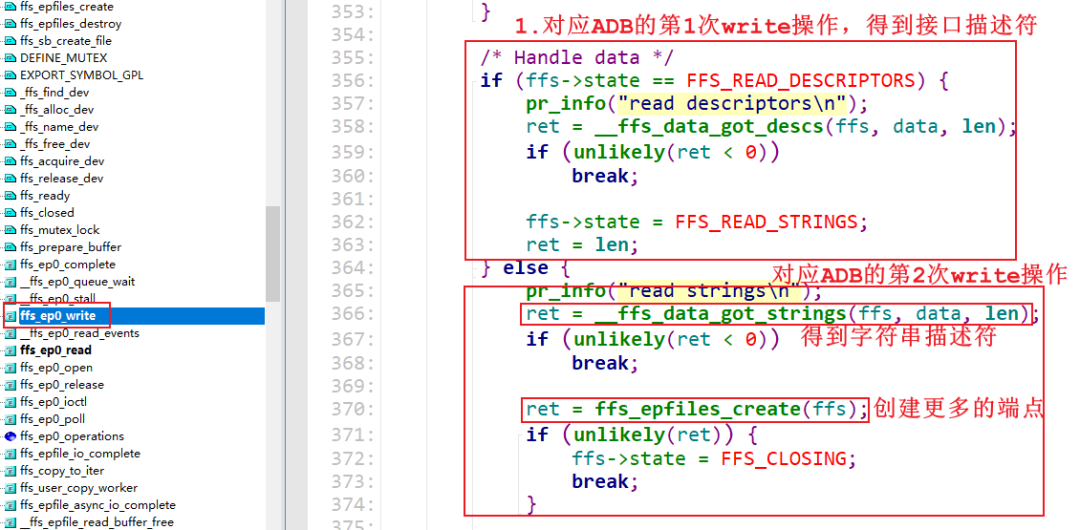

// 發送字符串描述符, 這會觸發驅動程序根據接口描述符創建更多的 endpoint
 ret = adb_write(h->control, &strings, sizeof(strings));

上面的函數操作的都是 ep0，對應的驅動程序如下：

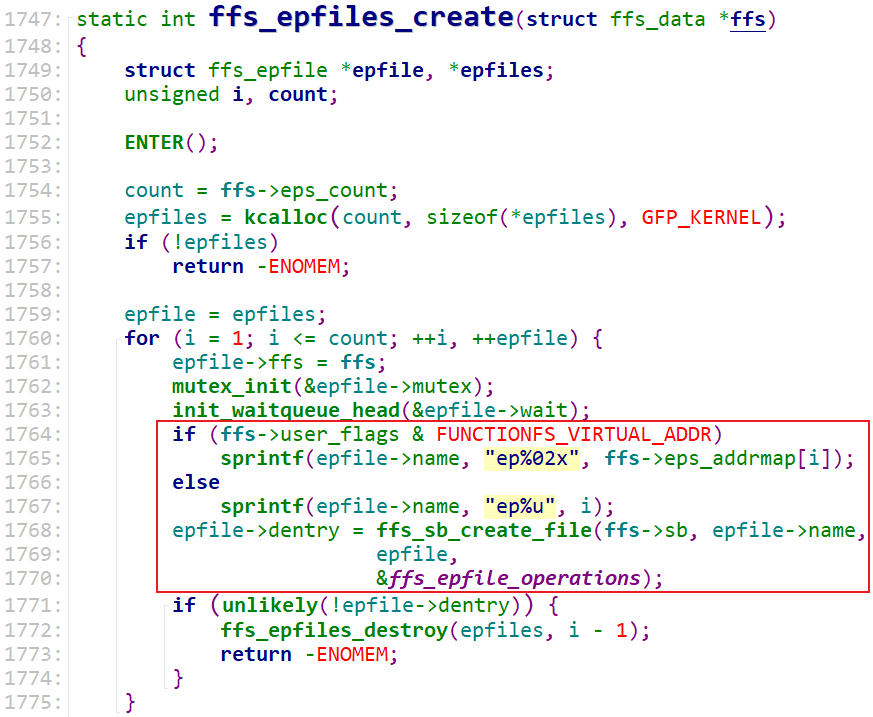

函數 ffs_epfiles_create 會根據接口描述符申請更多的 endpoint，并且在 functionfs 里創建對應的節點：

5. 移植 ADB

5.1 交叉編譯 adb

如果不想自己編譯，可以使用 GIT 倉庫里的可執行程序：

以 IMX6ULL 為例，打開《嵌入式 Linux 應用開發完全手冊 V5_IMX6ULL_Pro開發板.pdf》，找到《6.5 構建 IMX6ULL Pro 版的根文件系統》章節，執行以下命令：

make clean
make 100ask_imx6ull_pro_ddr512m_systemV_qt5_defconfig
make menuconfig

配置 ADB：-> Target packages  -> System tools

然后執行：

make android-tools-rebuild

期間會自動下載源碼、編譯。

成功后，可在如下目錄查看到可執行程序 adb、adbd：

/home/book/100ask_imx6ull-sdk/Buildroot_2020.02.x/output/target/usr/bin

把可執行程序放到開發板的 /usr/bin 目錄。

5.2 腳本

IMX6ULL 上使用的簡化腳本：

modprobe libcomposite
mount -t configfs none /sys/kernel/config
mkdir -p /dev/usb-ffs/adb
mkdir -p /sys/kernel/config/usb_gadget/g1
mkdir  -p /sys/kernel/config/usb_gadget/g1/functions/ffs.adb
mkdir  -p /sys/kernel/config/usb_gadget/g1/configs/b.1
ln -s  /sys/kernel/config/usb_gadget/g1/functions/ffs.adb /sys/kernel/config/usb_gadget/g1/configs/b.1
mount -t functionfs adb /dev/usb-ffs/adb
start-stop-daemon --start --oknodo --pidfile /var/run/adbd.pid --startas /usr/bin/adbd --background
sleep 1
echo ci_hdrc.0 > /sys/kernel/config/usb_gadget/g1/UDC

可以在 /etc/init.d/ 目錄下創建一個 S99adbd 文件，就可以自動使能 ADB 功能。這個文件在 GIT 倉庫里：

來自 STM32MP157 的供參考的腳本：

#!/bin/bash -e
### BEGIN INIT INFO
# Provides:          adbd
# Required-Start:
# Required-Stop:
# Default-Start:
# Default-Stop:
# Short-Description:
# Description:       Linux ADB
### END INIT INFO

VENDOR_ID="0x1d6b"
PRODUCT_ID="0x0104"
UDC=`ls /sys/class/udc/ | awk '{print $1}'`

start() {
        mkdir -p /dev/usb-ffs/adb -m 0770

        mkdir -p /sys/kernel/config/usb_gadget/g1  -m 0770

        echo ${VENDOR_ID} > /sys/kernel/config/usb_gadget/g1//idVendor
        echo ${PRODUCT_ID} > /sys/kernel/config/usb_gadget/g1//idProduct

        mkdir  -p /sys/kernel/config/usb_gadget/g1/strings/0x409   -m 0770

        echo "0123456789ABCDEF" > /sys/kernel/config/usb_gadget/g1/strings/0x409/serialnumber
        echo "STMicroelectronics"  > /sys/kernel/config/usb_gadget/g1/strings/0x409/manufacturer
        echo "STM32MP1"  > /sys/kernel/config/usb_gadget/g1/strings/0x409/product

        mkdir  -p /sys/kernel/config/usb_gadget/g1/functions/ffs.adb
        mkdir  -p /sys/kernel/config/usb_gadget/g1/configs/b.1  -m 0770
        mkdir  -p /sys/kernel/config/usb_gadget/g1/configs/b.1/strings/0x409  -m 0770

        ln -s  /sys/kernel/config/usb_gadget/g1/functions/ffs.adb /sys/kernel/config/usb_gadget/g1/configs/b.1
        echo "adb" > /sys/kernel/config/usb_gadget/g1/configs/b.1/strings/0x409/configuration
        mount -t functionfs adb /dev/usb-ffs/adb

        start-stop-daemon --start --oknodo --pidfile /var/run/adbd.pid --startas /bin/adbd --background

        sleep 1

        echo $UDC > /sys/kernel/config/usb_gadget/g1/UDC
}

stop() {
        start-stop-daemon --stop --oknodo --pidfile /var/run/adbd.pid --retry 5
        umount /dev/usb-ffs/adb
}

restart() {
        echo $UDC > /sys/kernel/config/usb_gadget/g1/UDC
}

if [  "$UDC" != "" ]; then
        case $1 in
                start|stop|restart) "$1" ;;
        esac
fi

exit $?
