1 前言
本文說明如何在 RT-Thread 下配置與使用 EK-RA2E2 的板載外設的BSP驅動
BSP已被提交PR：https://github.com/RT-Thread/rt-thread/pull/10695
2 環境配置
整個移植過程會用到的幾個工具版本如下，建議使用相同版本，較低版本會出現兼容性問題。
Env 工具版本 ：V2.0.0
Arm GNU Toolchain: 13.2
JLink 版本 ：V7.7.0
FSP 版本 ：V6.0.0
Renesas 的芯片驅動源碼是通過軟件工具配置生成的，整個板子的移植過程都會使用到RASC這個軟件工具。

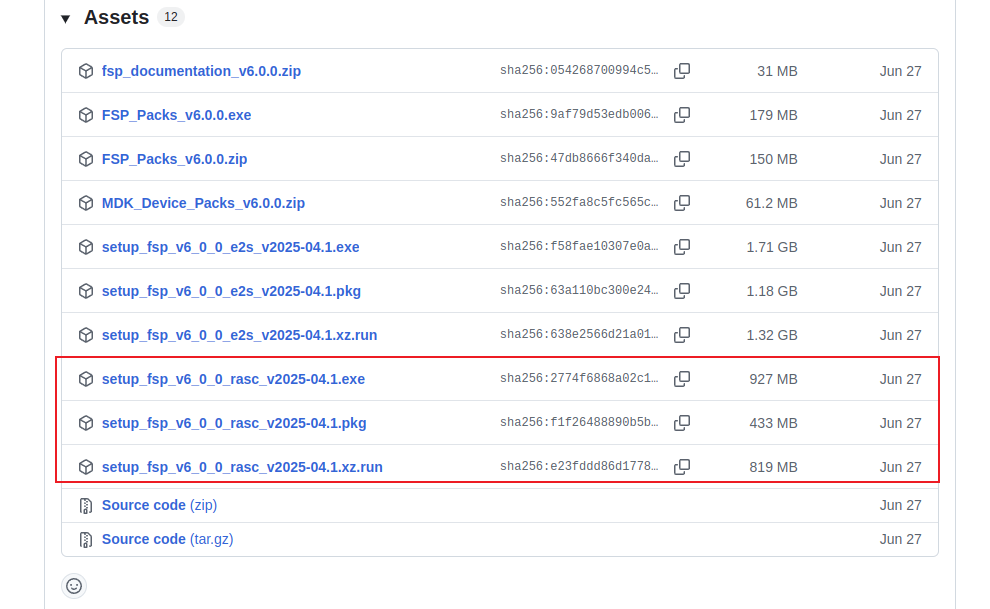

下載鏈接: https://github.com/renesas/fsp/releases
注意：
如果要在 MDK 上使用FSP，請參照 rt-thread 的 RA系列BSP制作過程.md的如何在 MDK 中打開 FSP，綁定第三方工具RASC。
此次移植過程，筆者主要是以 linux 下的 GNU 環境進行移植，環境配置過程不再贅述。
3 Hello RT-Thread
EK-RA2E2 的基礎例程默認支持MSH，編譯基礎例程并燒錄成功后，可通過串口工具進行交互，同時能觀察到LED3紅燈以 1Hz 的頻率閃爍。
SCI_UART 使用到的引腳分別是：
TX 為 P101
RX 為 P100
LED3 使用的引腳為：
P015
本次移植也支持了一鍵 nano ，因?yàn)樵摪遄拥腗CU內存空間有限，如果想節省空間，可以考慮選擇 nano。
nano 默認啟用了MSH，與標準版的基礎例程一致。
4 GPIO輸入與中斷
外部中斷作為一種外設資源，需要開發者通過 ICU (interrupt control unit) 進行管理 。
下面以 EK-RA2E2 的按鍵SW2為例子，介紹如何配置一個外部中斷。
打開RASC，RASC會通過文件configuration.xml 加載板子的配置。

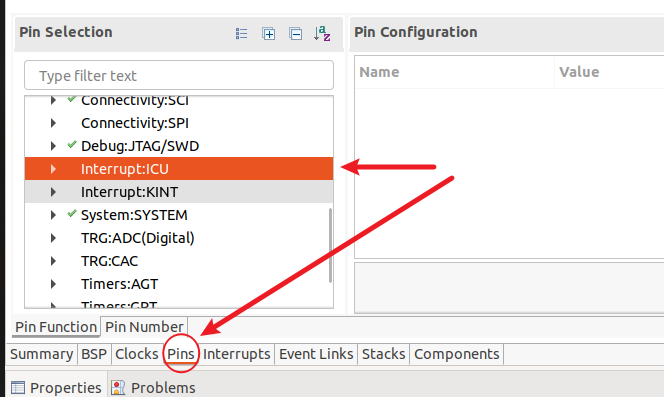

進入Pins頁面，找到Interrupt:IC

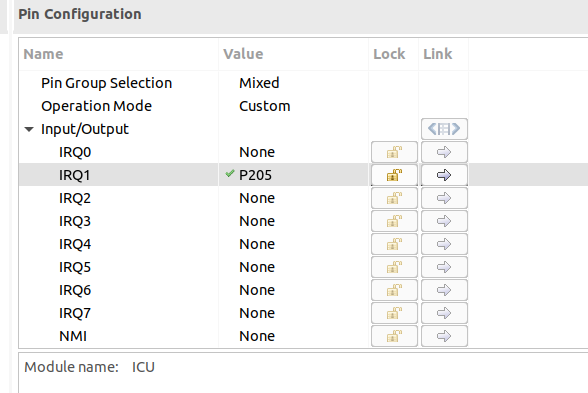

使能ICU，SW2 連接的引腳為 P205，所以這里 選擇 IRQ1。

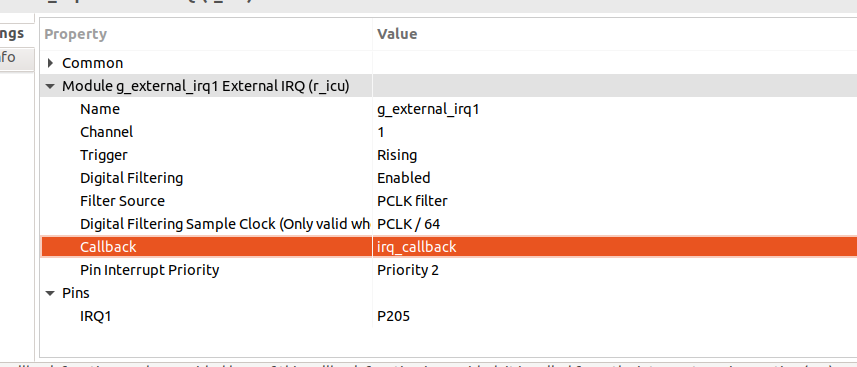

進入Stacks頁面，通過New Stack中的INPUT 找到External IRQ (r_icu)。筆者配置了上升沿，并開啟了數字濾波，中斷回調函數需要寫入irq_callback以支持drv_gpio.c的中斷回調功能。

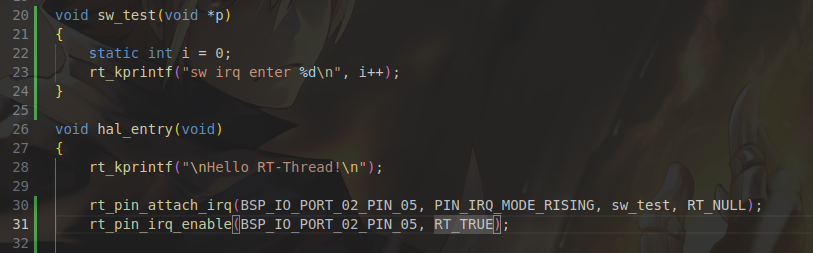

開發者通過使用rt_pin_attach_irq和rt_pin_irq_enable 實現中斷注冊和中斷使能。
注意：
通過原理圖和板子可以得知，標簽E32表示按鍵和 P205 是開路狀態。開發者使用按鍵時，需要通過電阻或錫將兩個焊盤連接。
5 I2C主機驅動
EK-RA2E2 有一個 I3C 外設，兼容 I2C
筆者采樣OLED模塊SSD1360作為從設備，下面介紹如何使用 I2C 驅動。

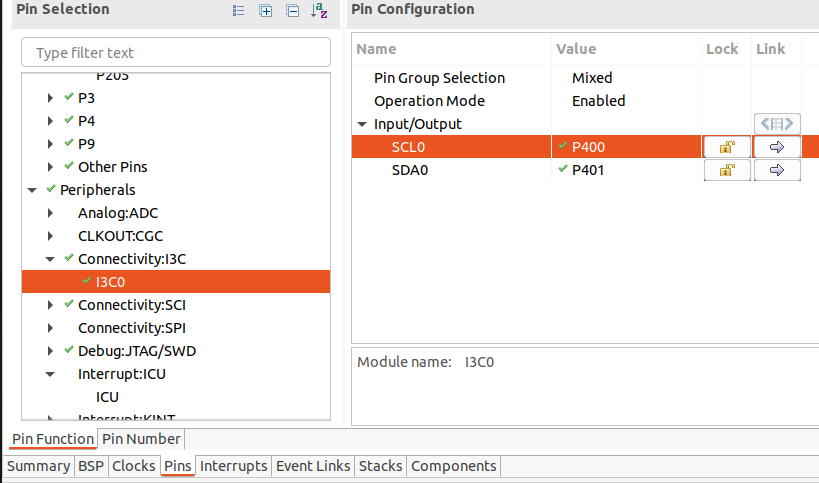

打開RASC，點擊進入到Pins頁面，找到 Conectivity:I3C
SCL : P400
SDA: P401
進入Stacks頁面，通過New Stack中的Conectivity找到I2C Master(r_iic_b_master)。中斷回調函數修改為i2c_master_callback以支持drv_i2c.c的異步事件功能，數據傳輸后驅動層會通過rt_event_recv來確認傳輸是否成功完成。
scons --menuconfig啟用 Hardware Drivers Config —> On-Chip Peripheral Drivers —> Enable hardware I2C Bus —> Enable hardware I2C0 Bus

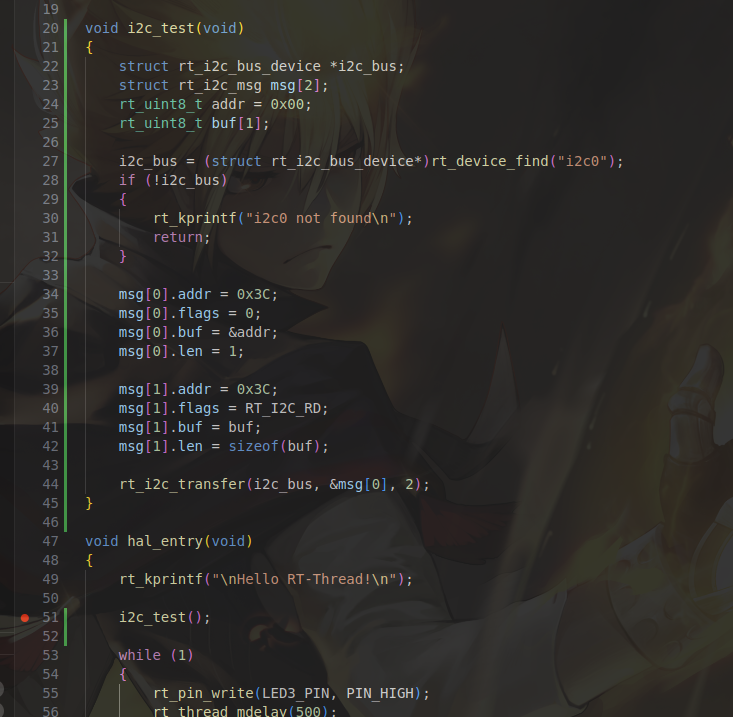

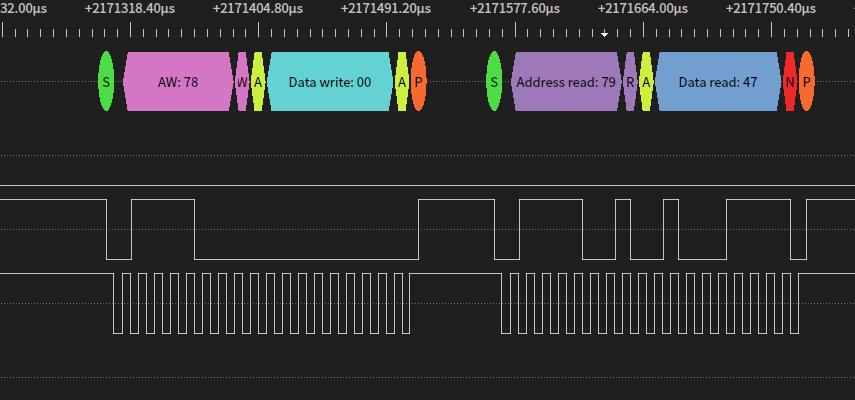

編寫應用程序進行讀寫功能驗證
注意：
EK-RA2E2 的 I3C 引腳，SCL 和 SDA 沒有掛上拉電阻。如果開發者在兩腳懸空狀態下使用 I2C，傳輸函數會返回錯誤。所以要么和筆者一樣，選取的從設備模塊自帶上拉；要么先給板子提供上拉，再將從設備掛到總線上。
6 SPI主機驅動
EK-RA2E2有一個 SPI 外設，下面介紹如何使用 SPI 驅動。
注意：

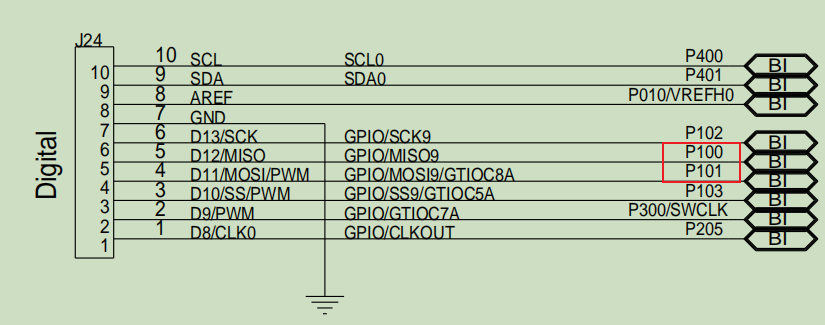

由于SCI_UART使用了引腳 P101 和 P100 ，兩個外設引腳沖突，所以開發者在使用 SPI 時需要將 SCI_UART 的引腳遷移到別的可用引腳上去。

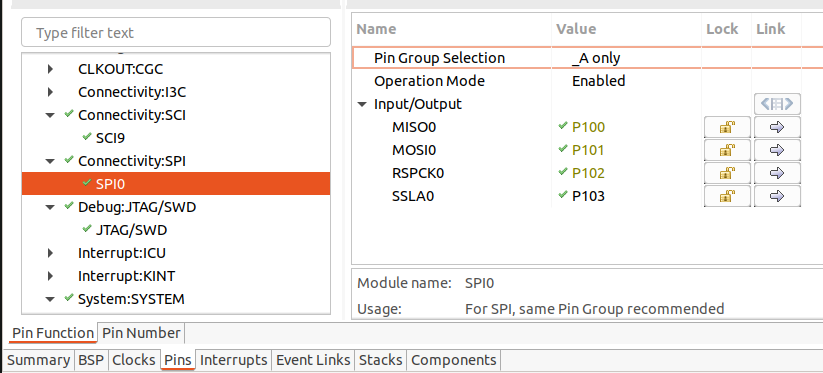

打開RASC，進入Pins頁面，找到 Conectivity:SPI。
進入Stacks頁面，通過New Stack中的Conectivity找到SPI (r_spi)。中斷回調函數修改為spi0_callback以支持drv_spi.c的異步事件功能。RASC 會提示要求開發者配置中斷優先級，配置完中斷優先級后請將DTC刪掉，保持與圖中一致。
scons --menuconfig啟用 Hardware Drivers Config —> On-Chip Peripheral Drivers —> Enable hardware SPI Bus —> Enable hardware SPI0 Bus

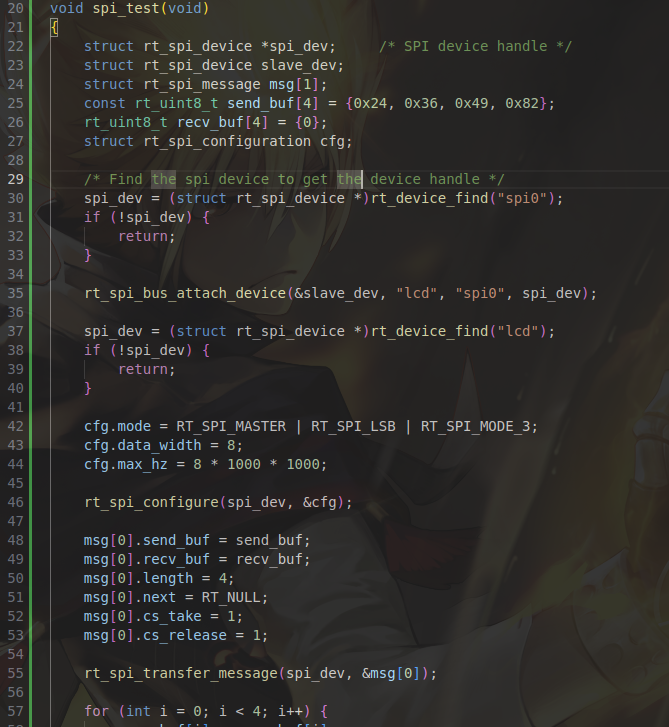

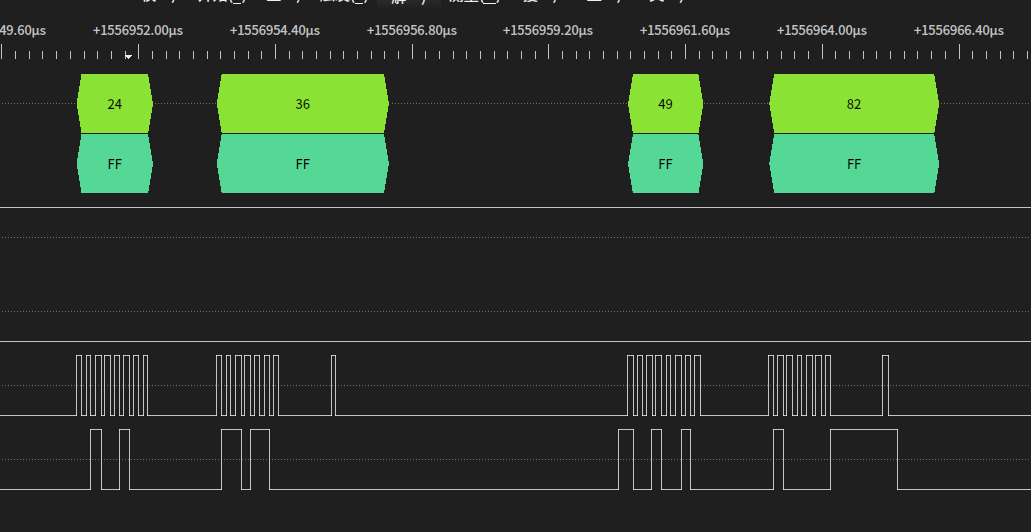

編寫應用程序進行讀寫功能驗證
注意：
筆者這里展示的 MISO 均為 0xFF，這是因?yàn)?/span>MISO引腳處于懸空狀態。筆者已經驗證過引腳功能是有效的，開發者在驗證的時候?qū)⑵渑cMOSI短接，利用日志打印即可。
7 ADC設備驅動
ADC 特性：
12-bit A/D Converter，至多8個模擬輸入采樣通道
采樣通道并不連續，支持 5、6、9、10、19、20、21、22
筆者使用了煙霧傳感器，以 Channel9 為例，下面介紹如何進行 ADC 采樣 。

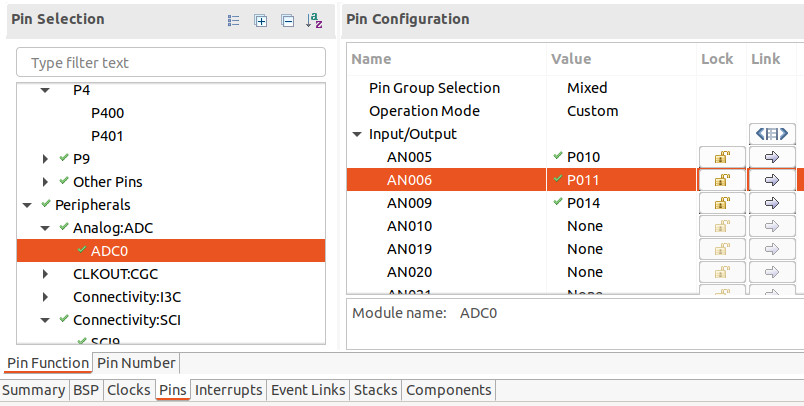

打開RASC，進入Pins頁面，找到Analog:ADC 。啟用 Channel5 、Channel6 、Channel9。

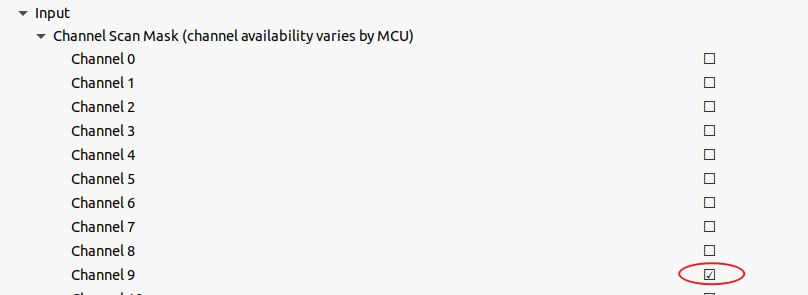

進入Stacks頁面，通過New Stack中的Analog 找到ADC (r_adc)。配置為 continuous scan 模式，并勾選上需要采樣的通道。
scons --menuconfig啟用 Hardware Drivers Config —> On-Chip Peripheral Drivers —> Enable ADC —> Enable ADC0

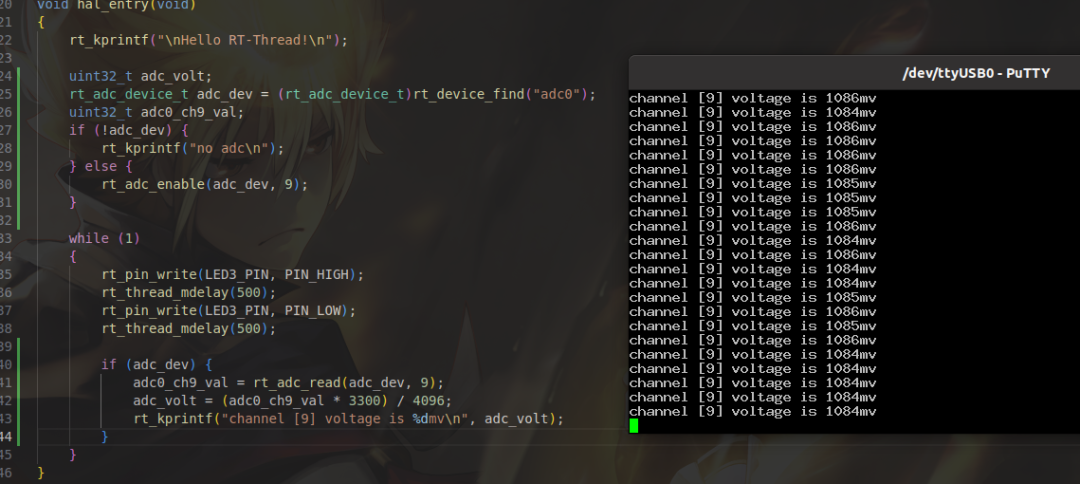

由于參考電壓是 3.3V，所以是乘以 3300。此外，若配置的采樣通道為21，則rt_adc_read的第二個參數應為21。
8 PWM設備驅動
GPT （General PWM Timer）特性：
一個 16-bit 6通道 的定時器
編號從 GPT4 到 GPT9，每個 GPT 可以控制兩個引腳輸出
在drv_pwm.c中，GPT 的每個通道都是一個設備實例。例如，使用 GPT4 和 GPT5，就需要?jiǎng)?chuàng)建兩個 PWM 設備。
以 GPT4 為例，下面介紹如何通過 GPT 產生 PWM 。

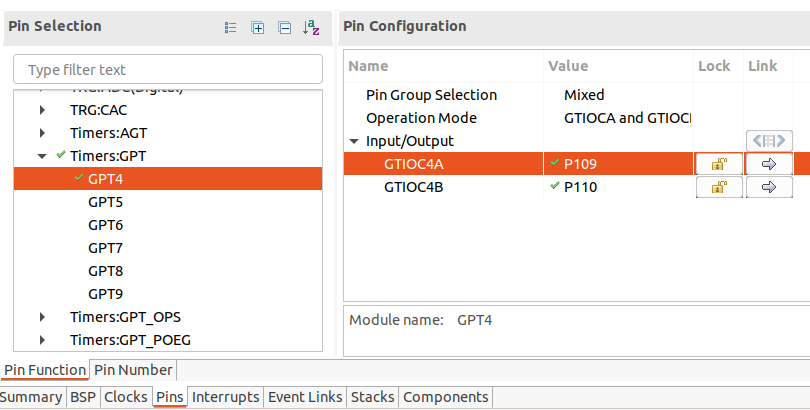

打開RASC，進入Pins頁面，找到Timers:GPT。配置兩個引腳一起工作。

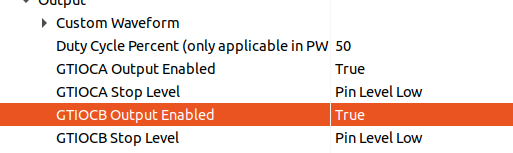

進入Stacks頁面，通過New Stack中的 Timer 找到Timer, General PWM(r_gpt)。修改 timer4 和 channel4，然后啟用Pin Output Support，最后使能兩個引腳輸出。
scons --menuconfig啟用 Hardware Drivers Config —> On-Chip Peripheral Drivers —> Enable PWM —> Enable GPT4

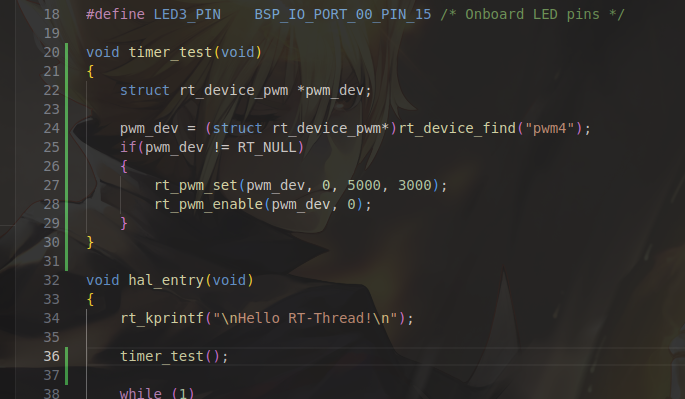

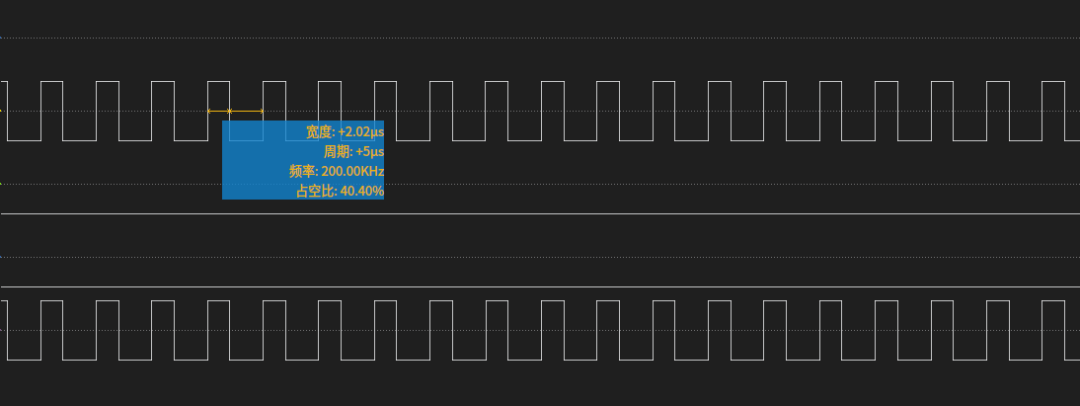

編寫應用程序驗證 PWM 功能
9 Flash設備驅動
EK-RA2E2 能提供至多 64KB 的 Code Flash 內存 和 2KB Data Flash 內存，但實際在使用 Code Flash 的時候達不到這個理論值。

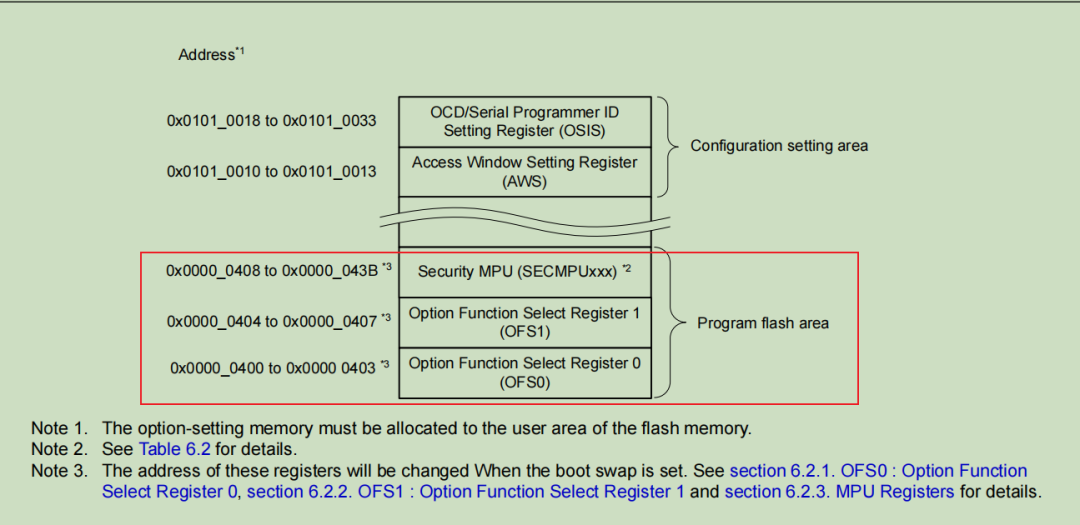

從文檔《RA2E2-Group-Hardware》的Option-Setting Memory一節可知
0x00000400 到0x0000043B 被分配給了OFS1，OFS2 和 Security MPU
Code Flash從0x00000440 開始，到 0x00010000 結束
Data Flash從0x40100000 開始，到 0x40100800 結束
本次移植筆者支持了 Code Flash 的讀寫操作，下面筆者將通過 fal 抽象層演示 EK-RA2E2 的 flash 設備驅動。

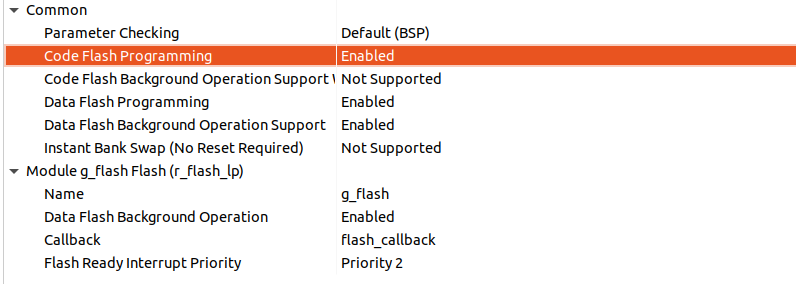

打開RASC，進入Stacks頁面，通過New Stack 中的Storage 找到flash (r_flash_lp) ，使能Code Flash
中斷函數名需要填寫flash_callback，這個函數沒有實際意義。因?yàn)樵隍?qū)動層操作 flash 的過程中，都會暫時的禁止中斷。
scons --menuconfig啟用 Hardware Drivers Config —> On-Chip Peripheral Drivers —> Enable Onchip FLASH

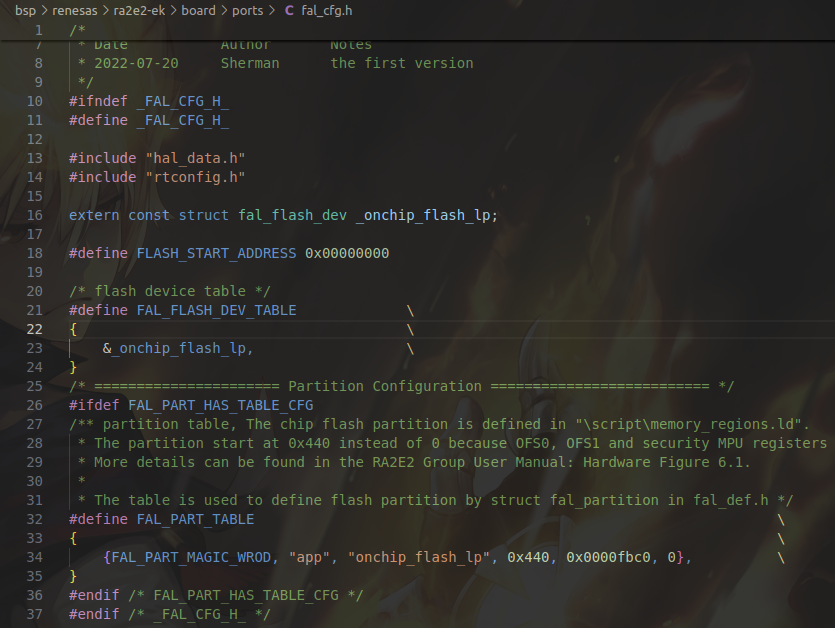

drv_flash.c中實現的函數允許開發者直接調用，也可以通過 fal 抽象層進行分區管理。

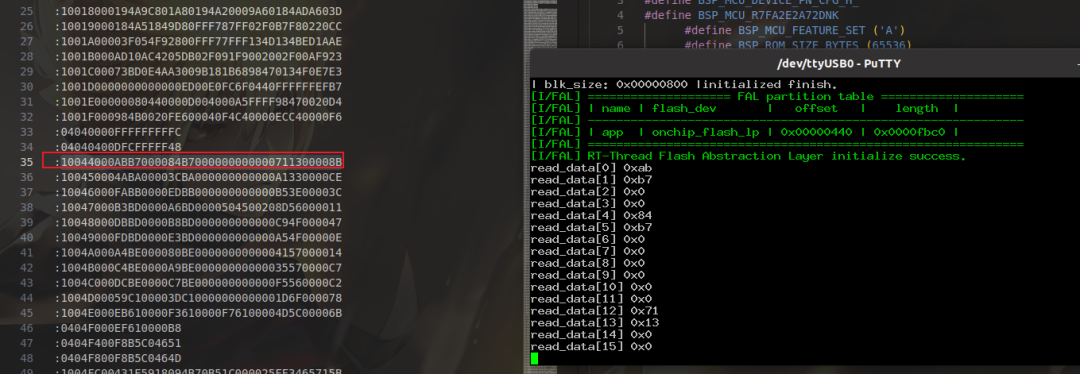

從 app 起始地址讀取 16 字節，并與編譯出的hex文件進行比較

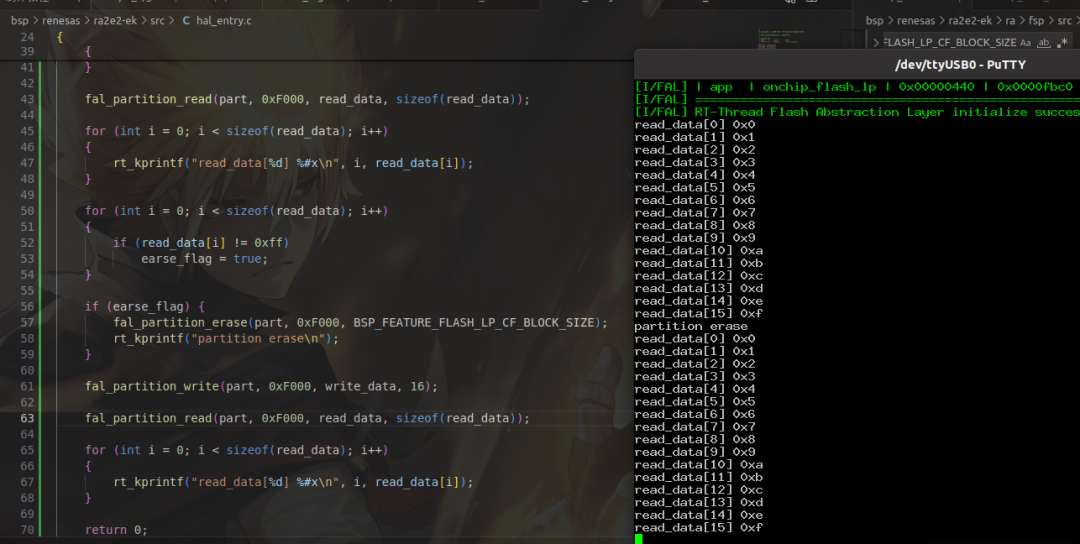

從 app 起始地址偏移 0xF000 字節，進行 16 字節讀寫驗證
10 WDT設備驅動
啟用驅動的步驟與前面如出一轍，不再贅述。
因?yàn)轵?qū)動的配置都是圍繞著時鐘頻率和計數次數，而不能直觀知道多久不喂狗會造成復位，所以這里筆者重點解釋如何計算 WDT 的超時時間。
WDT特性：
14-bit 的向下計數計時器
由 PCLKB 提供時鐘
計數溢出時會產生 NMI （不可屏蔽中斷），并造成系統復位
計算 WDT 超時時間：
PCLKB 可以在RASC的 clock頁面 查到，默認為 24 MHz
時鐘分頻默認 8192，即工作頻率為 PCLKB/8192
timeout 為 16384 cycles，即計數 16384 次后會造成復位
WDT 的工作頻率為f =24 MHz/8192 ≈ 2929.6875 KHz
計數一次要花的時間為t = 1 / f = 1 / 2929.6875 ≈ 341.333 us
超時時間為T = 341.333 us * 16384 cycles ≈ 5.5 s
