一、0Ω電阻的基本概念
0歐姆電阻（Zero Ohm Resistor）又稱跨接電阻，是一種特殊用途的電阻器，其標稱阻值為0Ω，但實際阻值通常在10mΩ至50mΩ之間（根據EN60115-2標準）。盡管阻值接近零，它仍具有功率 rating 和電流承受能力限制，主要用于電路中的跳線、地平面連接、調試預留等場景。
二、電流承受能力的關鍵參數
1. 額定電流（持續工作電流）
指電阻在70℃環境溫度下可長期承受的最大電流，由封裝尺寸和散熱條件決定。
2. 最大電流（瞬間過載電流）
短時間（毫秒級）內可承受的峰值電流，通常為額定電流的2-5倍，超過此值會導致電阻永久性損壞。
3. 影響因素
封裝尺寸：越大的封裝散熱能力越強，允許通過的電流越大
環境溫度：溫度升高會導致額定功率下降（遵循降額曲線）
散熱條件：PCB敷銅面積、通風條件會影響實際承載能力

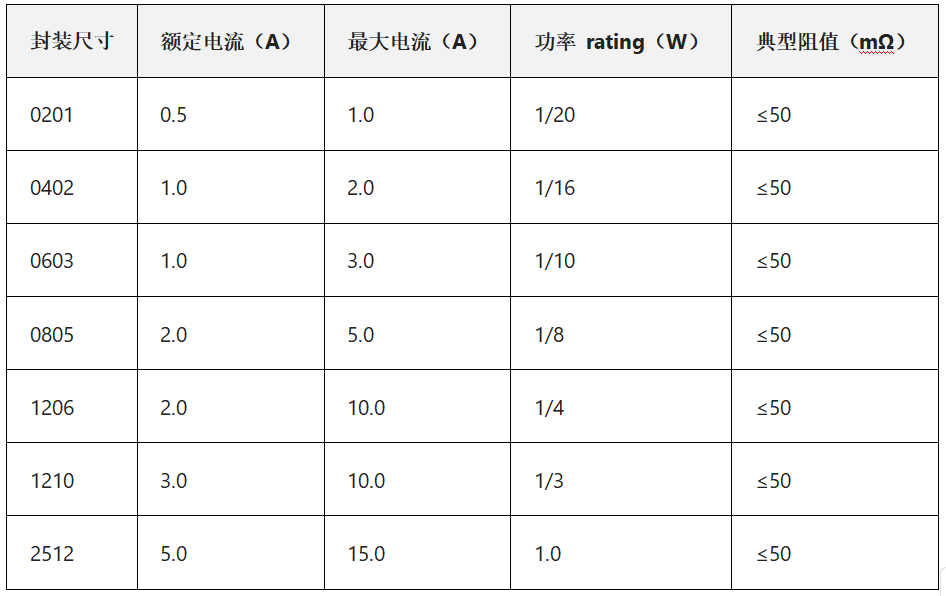

三、主流封裝電流參數表（綜合國巨、羅姆、風華數據）
數據來源：國巨RC系列規格書、羅姆超低阻值電阻 datasheet、風華跨接電阻規格書
四、特殊高電流型號
對于超過20A的大電流場景，可選用超低阻值電阻（而非傳統0Ω電阻）：
羅姆LRA系列：0.5mΩ，額定電流20A+，采用金屬板工藝
KOA TLRZ系列：0603封裝可達26A（金屬板技術）
VISHAY WSL系列：2512封裝額定電流18A
此類電阻價格約為普通0Ω電阻的10-20倍，適用于電源分配、電機驅動等場景。
五、應用設計指南
1. 封裝選擇公式
P：功率 rating（W）
R：實際阻值（取50mΩ計算）
例如0805封裝（1/8W）：
但廠商規格書通常直接給出額定電流（2A），建議以規格書為準。
2. 溫度降額曲線
當環境溫度超過70℃時，需按以下比例降額使用：
70℃：100%額定電流
100℃：75%額定電流
125℃：50%額定電流
155℃：0%額定電流
3. 并聯使用技巧
多個0Ω電阻并聯可提高電流容量，例如2個0805并聯：
總額定電流 = 2A × 2 = 4A
總最大電流 = 5A × 2 = 10A
注意保持布局對稱，確保電流均分
六、典型應用案例
1. 電源路徑設計
在DC-DC輸出端串聯0805封裝0Ω電阻，實現：
過流保護（超過5A會熔斷）
調試時方便串聯電流表測量電流
2. 地平面分割
在模擬地與數字地之間放置0Ω電阻，實現：
單點接地抑制噪聲
避免直接鋪銅導致的地環流
3. 大電流場景
電動車BMS系統中采用4個2512封裝0Ω電阻并聯：
總承載能力20A
替代傳統熔斷絲降低成本
七、選型注意事項
優先參考廠商規格書：不同品牌存在差異（如三星0805額定電流1.5A）
預留30%余量：長期工作電流不應超過額定值的70%
高溫環境特別考量：汽車電子需滿足AEC-Q200標準
避免高頻大電流：寄生電感可能導致EMI問題

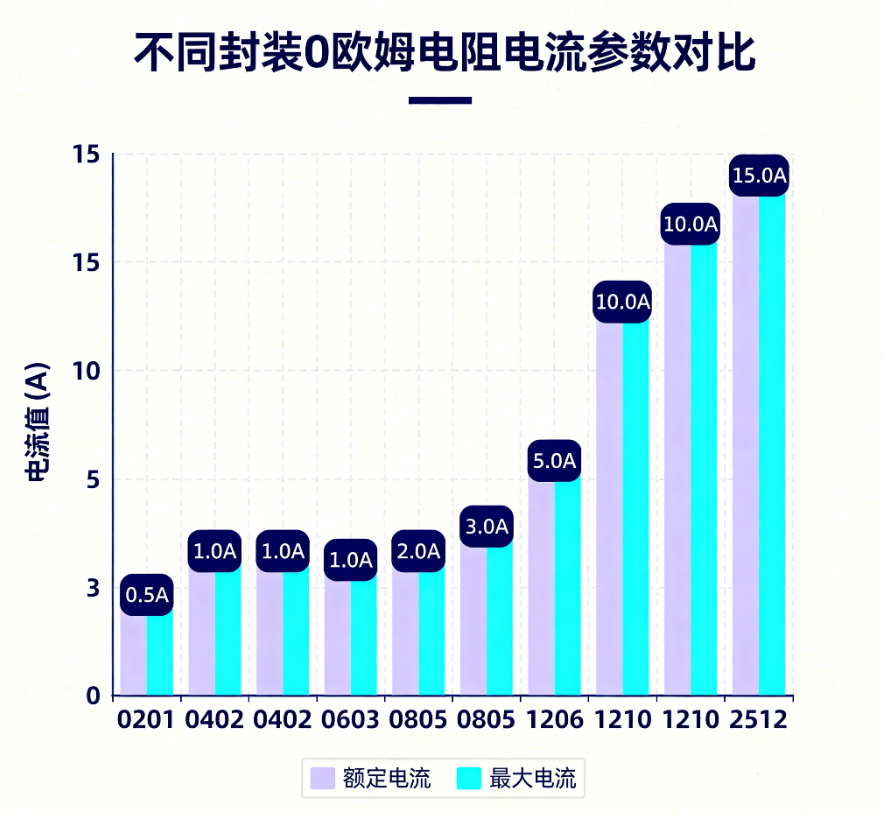

八、電流參數可視化圖表
