安世半導體AI-HPC電源封裝路線揭秘：從48V生態到800VDC，GaN、SiC和CCPAK如何分工？

核心參考來源：Nexperia

▲ 這篇文章我們聚焦安世半導體AI-HPC電源封裝路線，重點不是聊“GaN、SiC誰更先進”，而是聚焦回答一個更現實的問題：當AI機房功率繼續上升，供電鏈路會不會從服務器電源單點優化，變成電網入口、機房配電、機架母線、PSU/BBU、主板DC/DC和封裝散熱一起重構的系統工程？

● Nexperia的核心論斷很直接：AI服務器功率密度的瓶頸，已經不是單顆器件導通電阻能否再降一點，而是48V生態如何延續、±400V/800V DC如何導入、650V GaN與1200V SiC如何分層使用，以及CCPAK這類封裝能否把熱機械可靠性兜住。那么，WBG器件到底應該落在供電鏈路的哪些位置？

先說核心判斷

這篇關于安世半導體這份的文章，真正想說明的是AI-HPC電源鏈路的“分層換擋”：短期先吃透48V服務器電源生態，中期在±400V/800V DC母線上重排PFC和隔離D2D，長期再把GaN、SiC、低壓MOS和封裝熱機械設計放到同一個可靠性框架里。器件不是孤立賣點，系統位置才決定技術價值。

|SysPro備注：HPC，全稱是High Performance Computing，即高性能計算，AI-HPC 電源一般指面向 AI服務器、GPU/TPU加速器、訓練/推理集群、高功率機架的電源鏈路，包括 PSU、48V/12V供電、HVDC母線、DC/DC、POL、電源模塊、備電和封裝散熱等。

本文主線

第一層看需求：AI和云計算把數據中心耗電推到更高斜率，效率提升已經追不上負載增長。
第二層看架構：上游從電網到數據大廳，下游從機架到GPU/TPU，12V、48V、±400V和800V不是替代關系，而是不同功率密度階段的分工。
第三層看器件：650V GaN適合高頻、高效率、低柵電荷位置，1200V SiC負責更高壓、更高能量和HVDC側可靠性。
第四層看封裝：當功率密度上來，銅夾片、CTE失配、EMC材料和芯片金屬化布局，決定器件能否穩定量產。

一、AI-HPC供電壓力會從服務器內部擴散到站點、機架和負載全鏈路

站點側的核心矛盾是供電規模已經超過單個電源模塊視角。報告指出，大型數據中

先說明下判斷背景，具體值得是第一層需求、第二層架構。

數據中心電力消費，預計從2024年的440TWh增長到2030年的968TWh，復合增速約14%。其中美國和中國會占據主要份額，AI訓練、推理和超大規模云設施擴張，是負載增長的核心來源。

這意味著，電源系統不能只圍繞單臺服務器看效率：

站點側，有高壓饋線、變電站、UPS、備用電池和柴油機；
機架側，又有PSU、BBU、主板DC/DC、GPU/TPU、NIC和存儲負載。

任何一級掉鏈子，都會把效率、空間、冗余和冷卻問題傳遞到下一層。

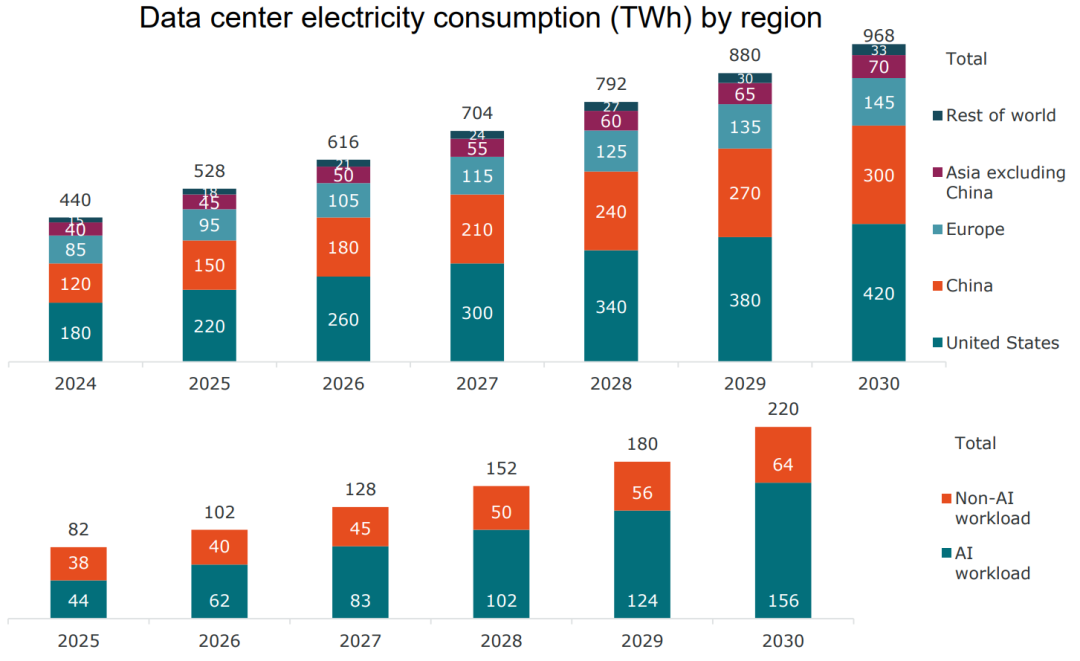

圖片來源：Nexperia | 數據中心電力需求從2024年440TWh向2030年968TWh抬升，AI負載增長快于傳統效率改進

站點側的核心矛盾是供電規模已經超過單個電源模塊視角：

大型數據中心功耗可以超過1GW，并由多路高壓公用電網饋線供電；
站點內部還要通過變電站、中壓變壓器、UPS、電池和柴油機維持供電質量與故障冗余。

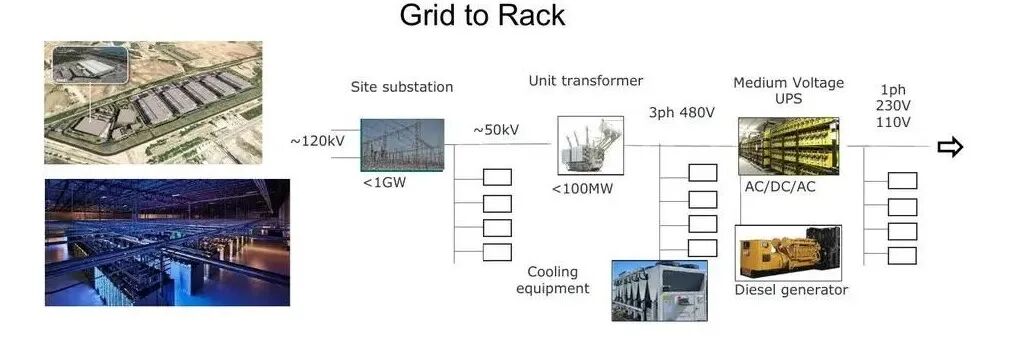

圖片來源：Nexperia | 從高壓公用電網到站點變壓器、UPS、備用電源和數據中心入口的上游供電鏈路

機架側的壓力則轉化為更短、更密、更熱的轉換鏈路：PSU把輸入變成12V或48V，本地BBU承擔備用，主板DC/DC再生成CPU、PCIe、存儲和GPU/TPU所需低壓電源。

換句話說，也就是說，AI-HPC電源不是某一級效率問題，而是每一級都在重新分配空間、熱、冗余和轉換損耗。

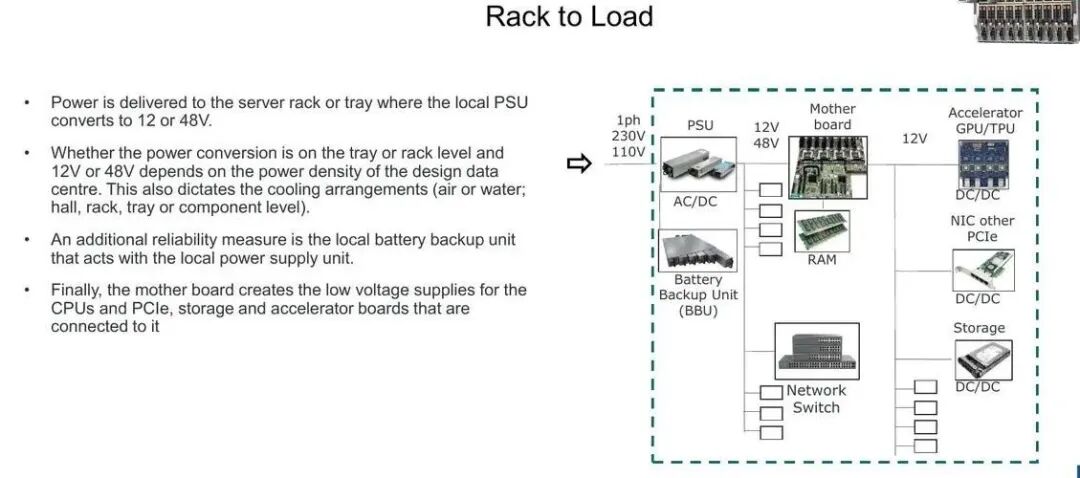

圖片來源：Nexperia | 機架到負載的12V/48V、本地BBU、主板DC/DC和GPU/TPU負載分層關系

二、48V不會立刻退場，它會成為800VDC遷移中的可復用中間層

這里的48V和800VDC并不是簡單替代關系。

我們知道，現有ORV3/48V服務器電源，已經沉淀出5.5kW、8-12kW級PFC+LLC方案、低壓同步整流MOS和Oring器件生態。即使數據中心大廳走向±400V或800V DC母線，這些48V組件仍然可以在隔離變換和局部負載供電中繼續發揮作用。

因此，供電演進更像“母線電壓上移 + 局部生態復用”：上游減少AC/DC重復轉換和高電流損耗，下游繼續利用成熟48V板級供電經驗。

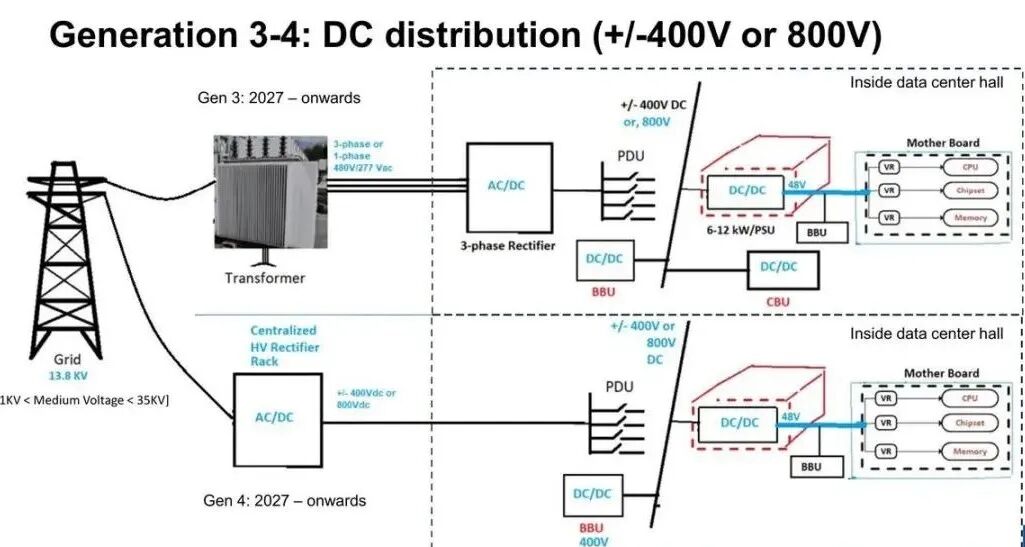

下圖我們看到Nexperia把Gen3/Gen4架構放在一起，核心就是提示：PSU從機架向數據中心基礎設施外移時，48V與HVDC會有一段共存期。

圖片來源：Nexperia | Gen3/Gen4供電架構把數據中心大廳內配電推向±400V或800V直流母線

三、GaN和SiC不是二選一，而是在PFC、D2D和低壓側重新分工

我們再看下第三層器件。

在HV到LV的DC/DC里，650V GaN的價值來自低柵電荷、短死區和高頻化。在安世的方案報告里，用PSFB與LLC示意說明，GaN可以降低驅動損耗、減少第三象限損耗，并通過更高開關頻率壓縮磁性元件體積，這對應的是服務器電源1U高度和高功率密度約束。

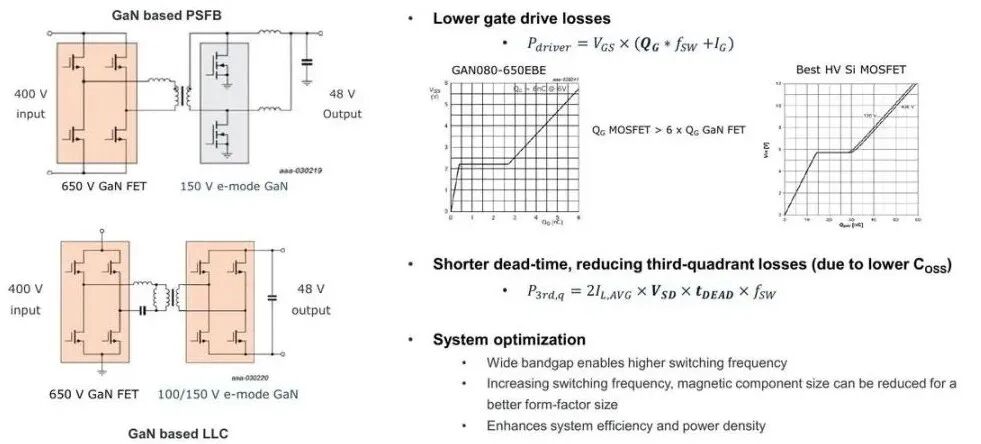

圖片來源：Nexperia | 650V GaN在HV-LV DC/DC中通過低柵電荷、短死區和高頻化壓縮損耗與磁件體積

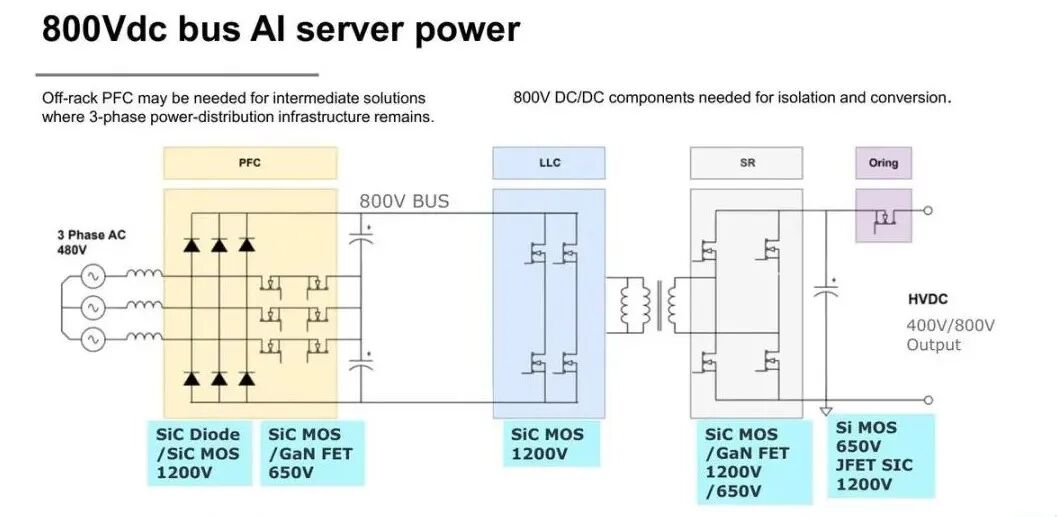

進入800V DC母線后，系統又需要更高耐壓、更強隔離和更穩健的PFC/D2D組合。

安世給出的中間方案包括Vienna PFC、雙向T-Type PFC、2L交錯LLC、級聯LLC和3L LLC。這里的重點不是“GaN全面替代SiC”，而是650V GaN、1200V SiC MOSFET、SiC二極管和低壓MOS在不同電壓段分工。

四、封裝熱機械可靠性，是WBG進入AI-HPC電源后的長期門檻

最后一層我們看下封裝。

如果只看器件參數，WBG很容易被講成效率概念。安世最后落到CCPAK封裝，以說明Nexperia更關注量產可靠性：

銅夾片能降低電阻和寄生，但也會引入CTE不匹配；
夾片到EMC、夾片到芯片鈍化層，都可能形成熱機械應力和電氣失效風險。

所以CCPAK的工程重點不是把芯片封進去，而是同時處理夾片形狀、EMC材料匹配、芯片金屬化堆疊和高溫界面應力。AI-HPC電源越往高功率密度走，封裝就越像系統可靠性的第一道門檻。

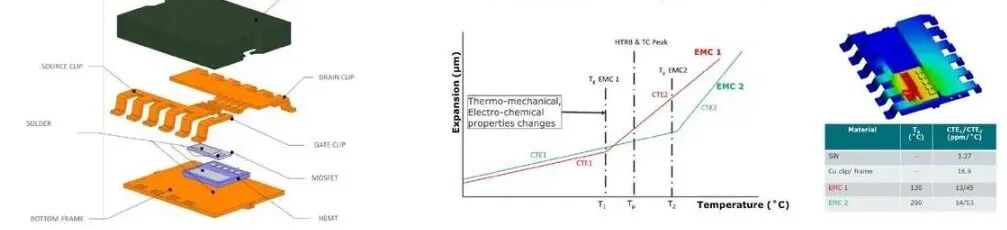

圖片來源：Nexperia | CCPAK封裝圍繞銅夾片CTE失配、芯片應力、EMC匹配和金屬化布局解決熱機械可靠性

? 最后想說

這篇關于Nexperia AI-HPC電源方案的重點，不是證明某一種WBG器件“更先進”，而是通過WBG的應用，說明AI-HPC電源會把器件選擇變成系統分層問題。48V、800VDC、GaN、SiC和CCPAK封裝不會各自獨立勝出，真正能跑進數據中心的是電壓架構、拓撲位置、熱機械封裝和可靠性驗證一起閉環的方案。
