2025年了，FD-SOI還有機會做大市場嗎？

EDN電子技術設計 2025-10-09 16:57

告別加班！讓你的AI調試效率翻倍！ 2026 Siemens EDA Forum 七大核心環節全景解析

引言：聽說FD-SOI接下來就要走向10nm了，連CD關鍵參數都有了，但FD-SOI能承接得上新市場嗎？

FD-SOI工藝技術及其生態發展情況我們每年都在關注。就像戴偉民（芯原股份創始人、董事長兼總裁）在前不久的第十屆上海FD-SOI論壇上說的，最早論壇開啟時，大家都在問作為一種不同于傳統bulk CMOS工藝、相較FinFET也不同路線的技術，真的有foundry廠去做嗎？Foundry廠則要問是否有芯片設計客戶？芯片設計企業會問IP在哪兒？IP供應商要追溯誰來做資金支持、做完以后foundry能不能造......“這是個雞與蛋的問題。”

到過去兩屆FD-SOI論壇，我們已經在歷史文章里比較詳細地談過FD-SOI工藝的生態發展情況，乃至FD-SOI也在走向10nm先進制造工藝節點的事實：CEA-Leti甚至已經在去年宣布了10nm與7nm FD-SOI試產線。簡單來說，FD-SOI事實上已經是個大規模量產的技術，涵蓋在通信、汽車、IoT，乃至可以走量的智能移動設備等諸多領域。

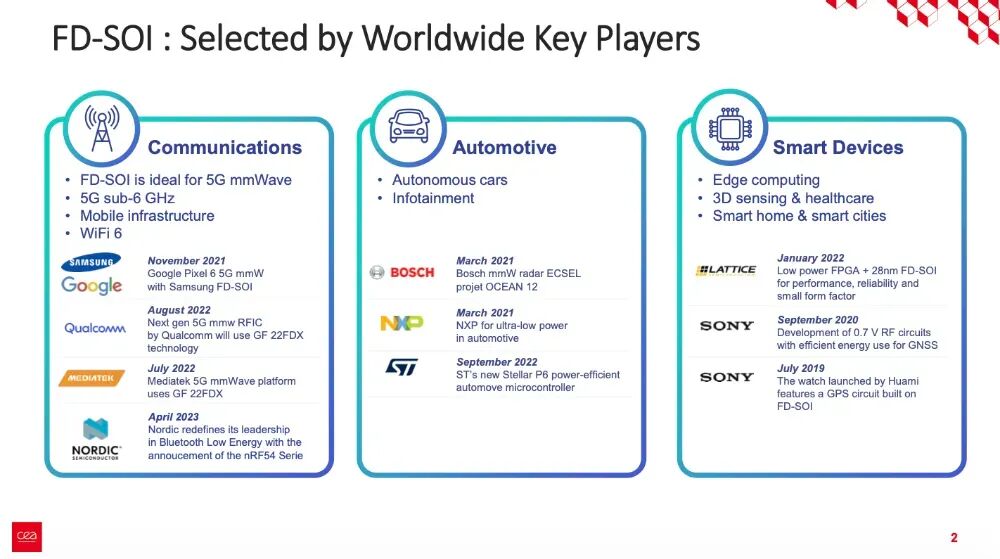

CEA-Leti呈現的通信、汽車、智能設備領域內采用FD-SOI工藝的頭部企業及案例

基于本屆FD-SOI論壇，今年我們從市場現狀、工藝展望、生態潛力三個角度來談談FD-SOI未來幾年可能的走勢。

FD-SOI已量產節點及應用情況

我們每年都在總結和完善FD-SOI技術的優勢：（1）完全耗盡溝道（fully depleted channel）+BOX（buried oxide）帶來的低漏電與功耗性能控制，帶來顯著的低功耗特性；

（2）出色的RF射頻表現，由無摻雜硅溝道（undoped channel）帶來的低失配（low-mismatch）、高性能RF——而且由于BOX的天然隔離和body-biasing，FD-SOI更容易將RF、數字電路集成到一起；（3）天然適合集成嵌入式非易失性存儲應用如MRAM, RRAM，實現更出色的智能和安全性；

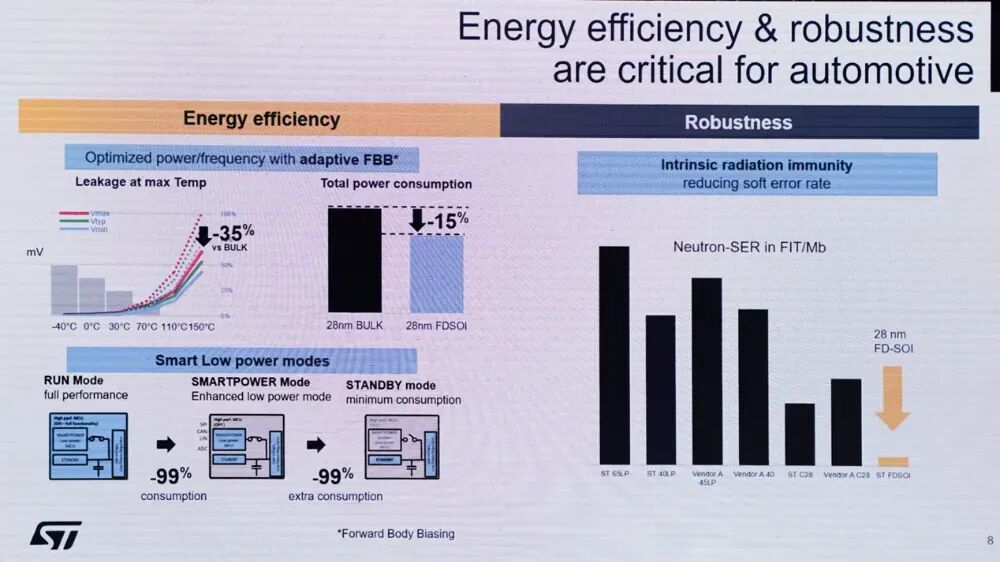

意法半導體在主題演講中展示的面向汽車MCU時，基于自適應前向體偏置，28nm FD-SOI工藝相比傳統28nm bulk CMOS工藝至多能降低35%的漏電，總功耗降低15%，在standby模式下能節省99%的功耗；右邊的柱狀圖還提到了FD-SOI工藝更出色的魯棒性，達成了低得多的軟失效率...

（4）body-biasing體偏置特性是值得單獨拿來談的。body-biasing相當于給設計者多了個背柵控制選項（所謂的“四端器件”），增加晶體管特征參數調節靈活性。具體如DBB（Dynamic Body-Biasing，動態體偏置）有助于實現動態的功耗與性能控制；而ABB（Adaptive Body-Biasing，自適應體偏置）則能夠緩解工藝變量（process variation）和其他因素，給流片或制造帶來的工藝誤差。

今年論壇對body-biasing技術的探討明顯相較過去幾屆更為頻繁。CEA-Leti在談10nm以下的FD-SOI技術話題時則直接說body-biasing給芯片性能與能效帶來的價值，基本就相當于遷移到下一個工藝節點。而對body-biasing的深入探討，本身也表現出FD-SOI技術與生態正走向完善。

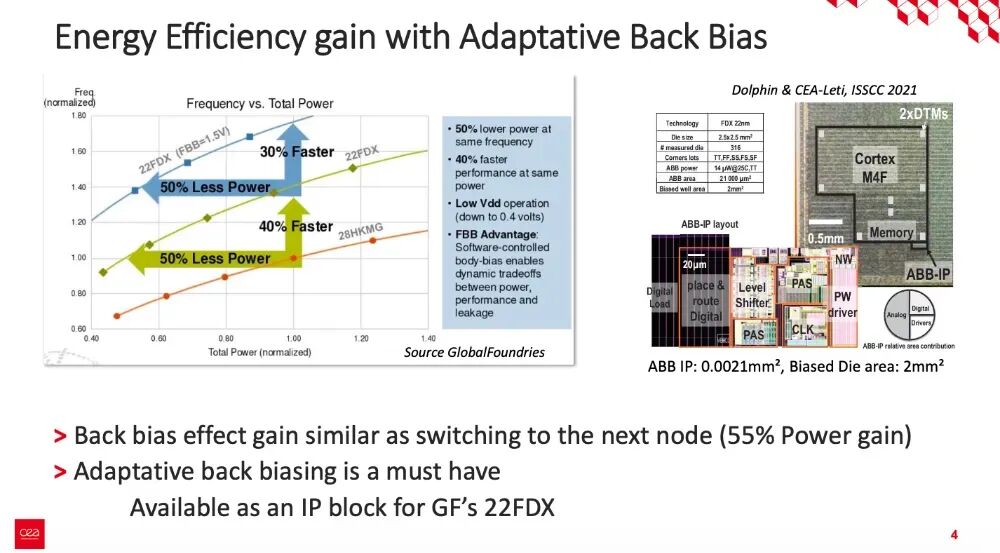

CEA-Leti援引來自GlobalFoundries的數據：基于軟件控制的ABB帶來的能效增益；Martin說這組數據可能太舊了，但大方向不變：體偏置帶來的效果約等于遷移到下一個工藝節點...

舉個具體的例子，ED Kaste（格羅方德超低功耗產品線高級副總裁）在演講中談到GlobalFoundries面向芯片設計企業在推基于22nm FD-SOI、名為22FDX AI solution kit的解決方案套裝——這是個采用Arm Cortex-M85核心，搭配AI加速器，還囊括緊耦合存儲系統的“解決方案套裝”，在邊緣AI應用中相當受歡迎。該方案就應用了dynamic body-biasing，宣傳中提到方案達成“最低的動態與漏電功耗”。

（5）另外可補充，不少嘉賓都認同12nm FD-SOI工藝可與7nm FinFET工藝比肩，則在半導體產業鏈布局走向區域化的情況下，這里還可以增加一條FD-SOI的優勢：暫時不需要EUV光刻——Martin Gallezot（CEA-Leti硅組件部門副主管）呈現FD-SOI工藝路線圖上的10nm FD-SOI也不需要EUV，這對供應鏈安全顯然是個利好。所以Pierre Barnabe（Soitec首席執行官）才說：中國半導體產業正處在高速發展期，FD-SOI亦如是，“這兩條線在今天交匯”...

那么FD-SOI工藝現在發展到哪兒了呢？關注FD-SOI生態的讀者應該知道，foundry與fab制造方面的幾個主要市場玩家有：GlobalFoundries、Samsung Foundry（三星晶圓代工）、意法半導體等。

GlobalFoundries作為foundry廠從2019年開始量產22FDX工藝，后續已經在德國、美國等多地實現了上量。Ed的說法是，FD-SOI產線彼時起連續數年實現了50%的產量增長（不單是22FDX這一個節點）：第一波應用是智能攝像頭、智能音箱之類的IoT應用；很快智能移動設備的無線連接模組也開始起量；

后續預計汽車的MCU、毫米波雷達等應用將再度拉起一波高速增長——“還要考慮到不少55/40nm節點的應用正遷往28/22nm，我們預計22FDX會占據這些應用領域更大的份額。”

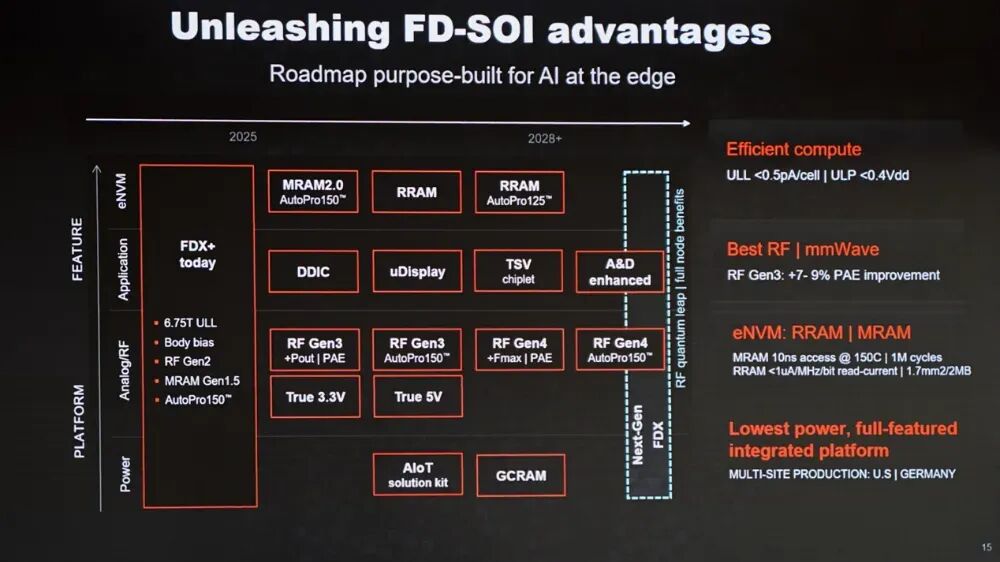

Ed總結22FDX獲得市場的方向很明確：最佳的RF性能、低功耗、集成MRAM/RRAM等非易失性存儲這三大特性。上面的路線圖呈現了自今年往后，GlobalFoundries在FD-SOI工藝方向上的規劃，包括RF射頻平臺、選擇集成eNVM、低功耗與向前兼容技術等方面的走向。

值得一提的是，雖然GlobalFoundries這次基本沒怎么談演進版22FDX+，但芯原已經有基于22FDX+的IP上線，本文的點部分會提到——22nm改良工藝應當還是如期而至的。只不過很可惜GlobalFoundries未提起前兩屆曾提過的12FDX節點。

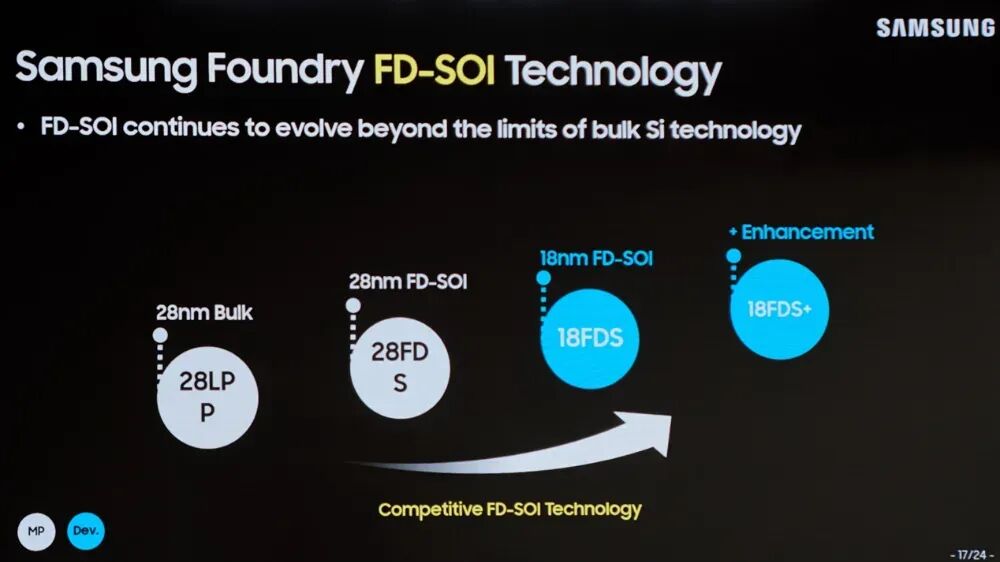

而Samsung Foundry的FD-SOI工藝與意法半導體合作推進，技術路線如上圖所示。28FDS是已經量產的28nm FD-SOI工藝——Taejoong Song（三星晶圓代工副總裁、技術規劃部門2主管）在演講中說，“得益于完全耗盡溝道和body biasing帶來的技術優勢”，過去8年Samsung Foundry的28FDS晶圓出貨量超過了350K片；

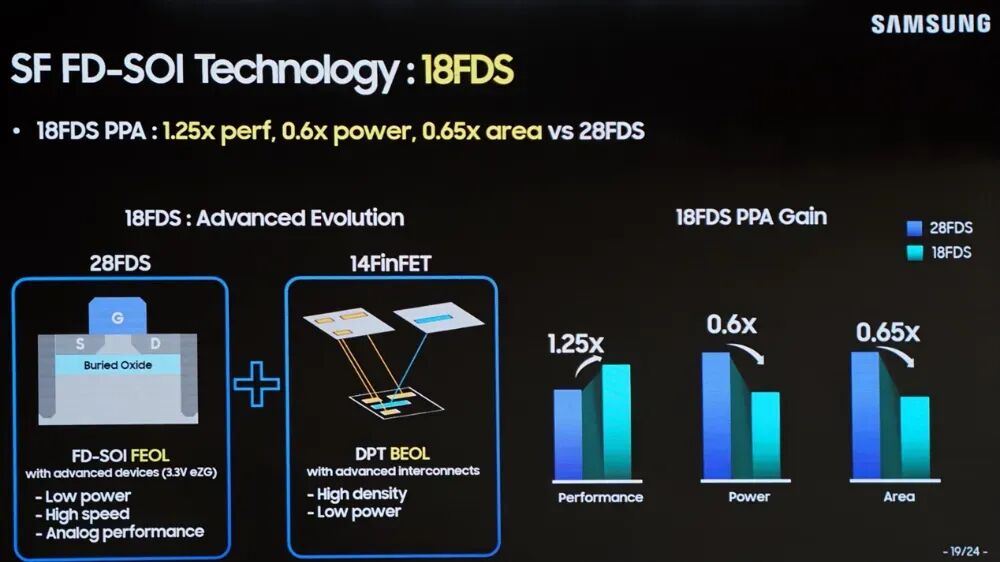

此前我們的報道提過，三星后續的18FDS工藝，結合了28FDS的前端（FEOL）及其14FinFET的后端（BEOL）——這是個典型實現了平滑遷移的混種工藝，相較28FDS性能提升25%，功耗下降40%，器件排布密度提升能夠讓die size至多節約35%。

在18FDS之后還有個18FDS+節點，PPA的提升系數分別為1.14x, 0.7x, 0.96x——主要基于DTCO和工藝層面對柵極、源/漏極的工程改進實現。

三星這次沒有明確18FDS和18FDS+的量產時間，不過意法半導體也在主題演講中提起了18nm FD-SOI——曹志平（意法半導體執行副總裁，中國區總裁）表示18nm FD-SOI預計在Samsung Foundry的韓國工廠及意法半導體的法國（克羅勒）工廠實現量產，以期達成更好的供應鏈韌性；

且明確帶PCM（相變存儲）的18nm FD-SOI相較40nm eNVM可達成50%的能耗比提升（處理應用層面帶來更高的處理器與加速器性能）、2.5倍的存儲密度提升（更大容量的片上存儲）、3倍的數字電路密度（可集成更多數字外圍），以及RF噪聲方面獲得3dB增益（無線MCU更出色的性能）。

“今年我們已經開始面向少量客戶提供18nm FD-SOI出樣，預計明年開始全面出貨。”這是個明確信號，且從意法預期將18nm FD-SOI + PCM應用于STM32系列MCU這一點來看，18nm FD-SOI的產量有望快速大幅躍升——雖然具體產能情況仍未知。

最后再談談三星和意法對FD-SOI工藝的應用預期。三星明確提到他們對于FD-SOI的應用，著眼在可穿戴設備、IoT、汽車域控制器（zonal controllers）。而且三星認為，當面向這三大應用方向時，單純就28 bulk, 28FDS, 18FDS三個工藝節點組成的市場，很快后兩者將吃下40%的份額——相較現在28FDS不到20%實現大幅提升。

從意法的Stella及STM32這類重量級微控制器產品線都將陸續有更多芯片基于FD-SOI工藝的規劃來看，三星的判斷應該是大致靠譜的。曹志平另外還提到意法半導體也將28nm FD-SOI工藝用在了汽車雷達、低軌衛星（搭配BiCMOS）等相關應用上。

當用于汽車雷達時，FD-SOI達成更高的集成度也就有效降低了BOM成本、功耗，更多的數字特性及更好的RF射頻性能；至于低軌衛星應用方向，據說意法迄今出貨的芯片數量已經超過40億片，總體芯片面積拼起來大約相當于兩個橄欖球場的大小——后續還將基于FD-SOI和BiCMOS進行持續的量產出貨。

另外值得一提的是，曹志平在演講中提了一句：意法半導體在自家fab廠的后道封裝部分，面向FD-SOI已經在用面板級封裝（panel-level packaging）——一般我們說面板級封裝對吞吐量有巨大價值，可見意法對FD-SOI技術的信心還是相當充足。有關FD-SOI的應用，后文還將做展開——尤其在邊緣AI技術如此盛行的當下，FD-SOI的未來也出現了更多可能性。

<10nm FD-SOI工藝進展：傳說還是現實？

鑒于近兩屆FD-SOI論壇上，GlobalFoundries都對12FDX的量產時間避而不談，即便三星與意法的18FDS的確箭在弦上——這項工藝的底層晶體管器件依舊延續了28FDS，讓不少人對FD-SOI走向更細密工藝節點持懷疑態度。

Ed在圓桌環節坦言22nm FD-SOI仍是汽車、邊緣AI等應用的甜點工藝——應用正從55/40nm轉向22nm，所以該節點后續還將長期存在。加上新工藝面臨設計規則重啟和客戶的延續性問題，后續FD-SOI工藝的發展還是要基于客戶和應用需求一步步走。陳文華（清華大學電子工程系教授）就在圓桌討論中提到，對于RF射頻電路而言，<22nm的工藝節點實則已經很難帶來性能收益。

曹志平則表示數年后18nm（18FDS）可能會成為FD-SOI技術的甜點工藝，“或許3年”“達成最佳平衡”。不過他也同時提到，再往后推進，“有一些應用可能會需要12nm或更先進的工藝——存在可行性。”“我們還是需要考慮到復雜性、成本，以及如何利用好FD-SOI特性這些問題之間的平衡性。”

不過在真正的干貨呈現上，今年論壇上CEA-Leti罕見地在主題演講中詳談了現階段FD-SOI于<10nm工藝節點上的技術進展，給出的數據也稱得上詳實。下面這張圖是Leti的FD-SOI工藝節點演進路線圖，其中出現了10nm和7nm節點。這讓我們有機會明確未來FD-SOI工藝節點的發展走向。

Martin強調雖然Leti并非foundry廠，真正的量產工藝由foundry廠或IDM決策，但Leti的工藝開發也基于“生產級別的設備（production grade equipment）”，“我們有潔凈間采用生產級別的設備用于R&D——和fab廠里頭的設備一致。”“所以我們的路線圖雖然并不是已經可量產的節點，但對客戶——主要是foundry廠——后續是可以將其開發成為產品的。”Martin解釋說。

其中標注有Ft截止頻率，及CPP（Contact Poly Pitch）、金屬間距（Mx）數據。對于10nm FD-SOI，“關鍵點之一就是加強的電子遷移率，同時采用雙隔離（dual isolation）和雙金屬柵（metal gate）”。Martin并未對7nm解釋太多，只大致提到其性能理應優于7nm FinFET——從后面的發言來看，Leti應該也尚未就7nm FD-SOI工藝做好明確的路線規劃。

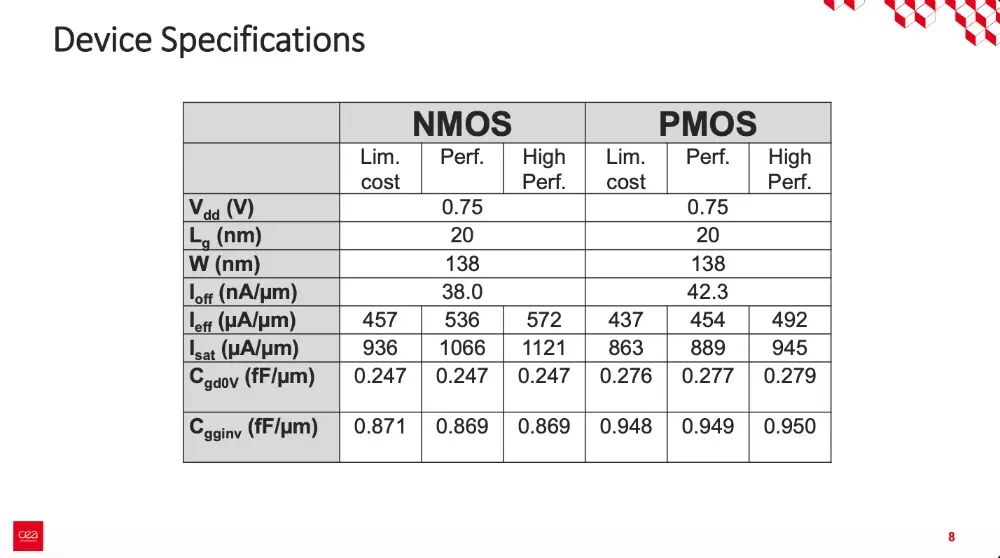

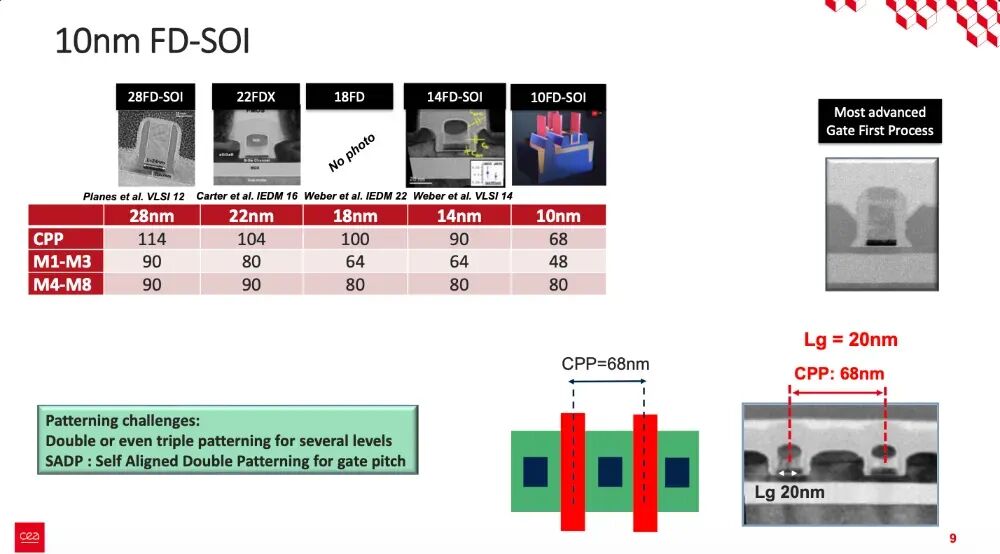

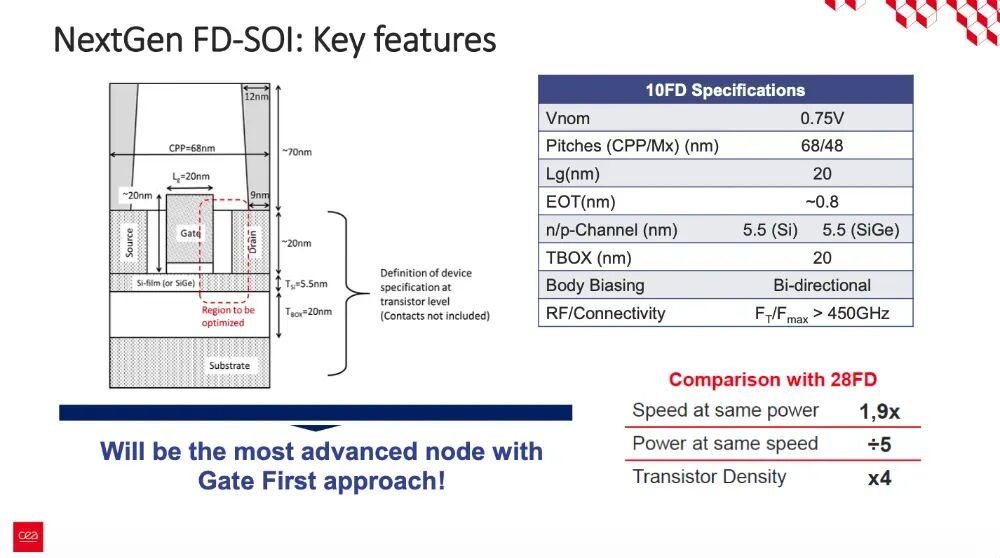

上面這三張圖分別給出了10nm FD-SOI更詳盡的規格數據，包括柵極長度等關鍵物理參數以及電氣性能，以及CPP和金屬層間距參數相比22/18/14nm以往各代的對比，也是很多技術愛好者比較關注的“晶體管密度”數據強相關的信息，包括柵極長度（Lg）20nm, CPP 68nm, M1-M3間距最小48nm，相比18/14nm節點的確是顯著的迭代，而非相同節點的同代演進。

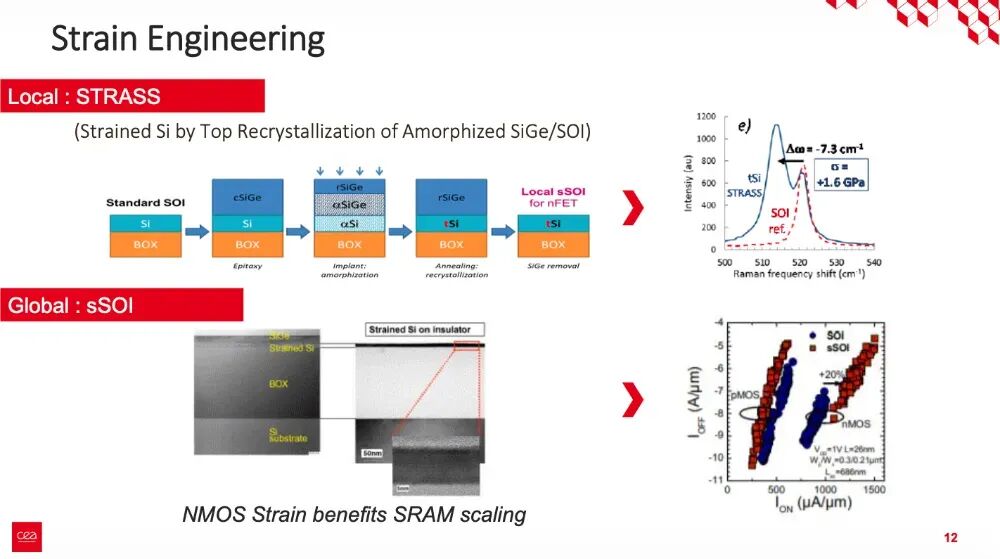

受限于篇幅，本文無法對其中細節，以及Leti在其中具體做了什么、解決了哪些問題再做詳解——尤其Martin實際上還就靜電控制、NMOS與PMO的應力控制（strain engineering）、模擬與RF性能提升做了更多的解釋——后續有機會，我們就這部分再行撰文。Martin補充說：當然我們只是做了其中一部分工作，包括BOX厚度控制、柵極堆棧提升等，部分是與Soitec合作完成的。

值得一提的是，Martin特別強調了10nm FD-SOI作為“最先進”也可能是“最后”的gate-first（先柵，先形成柵介電層和柵電極，然后進行源漏極的離子摻雜）工藝，“雖然對設計者而言可能沒什么關系，但對成本有影響”——原話是does matter to financial comunity，“因為gate-first意味著更低的成本”，“也不需要EUV”...

“所謂的兩條腿走路，也需要為低成本、高產量需求的技術做好準備”——這里的“兩條腿走路”最早是戴偉民提出的FD-SOI和FinFET并非一方取代另一方的關系，而是并行發展。所以Martin說，10nm FD-SOI因此“很適用于低成本、高產量需求的應用”，因為包括接下來的7nm FD-SOI“我想應該會需要采用gate-last（后柵）工藝了，雖然現在還在討論之中”。

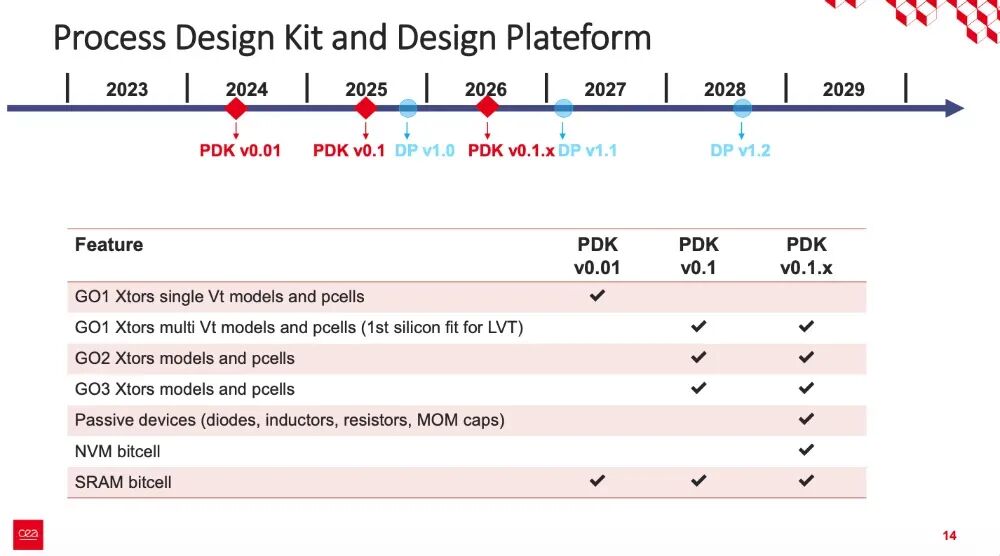

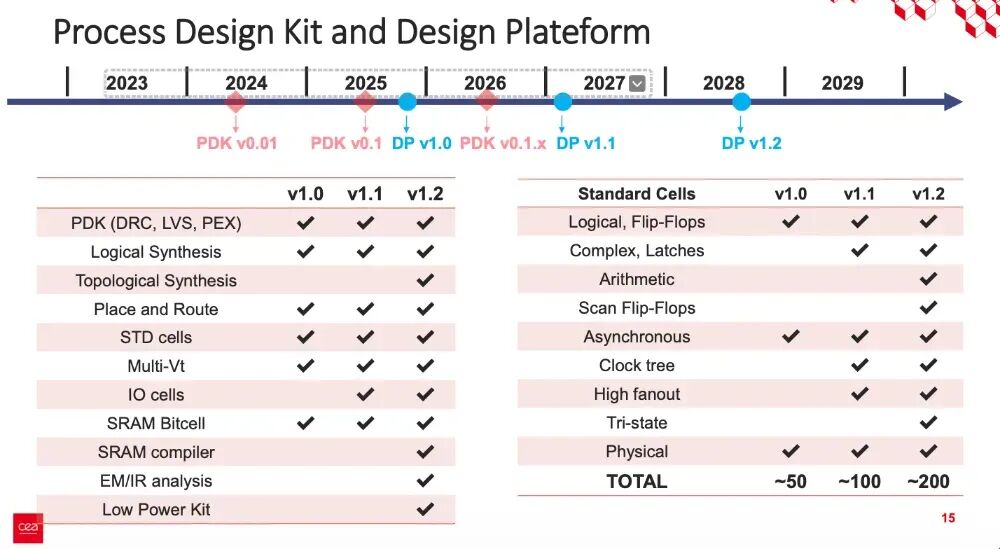

這部分最后看個時間表展望：“雖然現在的生產設計尚未做好準備，但我們為評估技術，原始模型的PDK還是有用的。”2026年中預期會有PDK v0.1.x發布，新增了一些器件和單元選擇；后續的DP v1.1在2027年初問世，包含更完整的設計生態構成。

雖然還是那句話，“并非生產級技術，后續會成為生產級”，Martin仍然表示“10nm正處在穩定開發狀態，按時間表推進；它會有更高的密度，更出色的body biasing效果——實現在低功耗和高性能之間更靈活的切換”。同時“下一步是7nm，期望能在未來幾年內為各位呈現”。

Pierre在圓桌環節談到，“我們正與諸多關鍵市場玩家在12、10nm節點上合作，積極面向市場在未來數年內推出12、10nm節點。”而7nm FD-SOI則能夠達到4/5nm FinFET工藝的性能水平。

他特別提到了一種名為“strained SOI”的技術方案，“能夠幫助縮減節點，讓FD-SOI技術走向10nm以下”——聽起來和Martin所說應力工程（strain engineering）方面的努力有關，有機會達成更高的電子遷移率。只不過從Pierre的發言來看，這項技術走向可行還需要幾年時間（it's feasible in the decade to come）。

FD-SOI生態做大的機會在哪兒？

無論如何，當FD-SOI生態的所有參與者開始討論是否要走向先進制造工藝這個話題，都一定程度表明了該生態已經發展到了一定規模，而不像幾年前那樣還在談FD-SOI是否完備的問題：

比如在foundry之外的IP層面，芯原很早就開始了對FD-SOI的支持，在基于FD-SOI的混合信號IP、RF IP、接口類IP都已經相當全面，汪志偉（芯原股份執行副總裁、定制芯片平臺事業部總經理）就談到如果要在28/22nm FD-SOI工藝平臺上設計一款MCU，“除了CPU以外，其他IP芯原都能提供。”

典型產品像是此前我們撰文提過數次的兩節5號電池續航2年的家用安全攝像頭，其中的SoC就基于28/22nm FD-SOI，“所有的模擬、數模混合IP，包括RTC, LDO, PLL, ADC, 64QAM的802.11ah WiFi IP都來自芯原。”汪志偉說，“芯原提供turn-key的量產服務。”

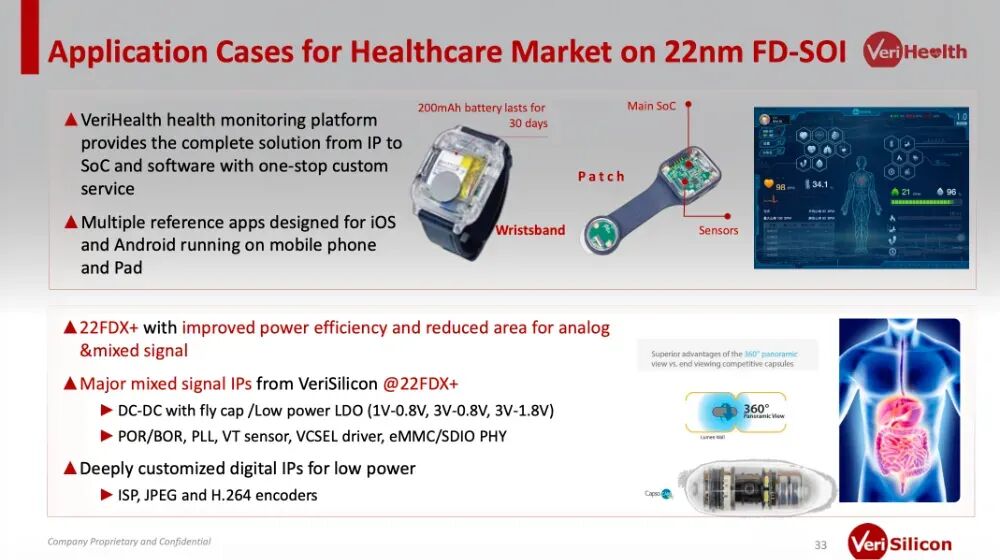

再比如上圖健康監測方向上，率先用上22FDX+的解決方案。VeriHealth健康監測平臺上，“從IP到芯片，再到軟件的完整解決方案”，“現在還在做血糖監測的研究與算法IP設計”；在膠囊腸鏡應用方向上就首度用上了22FDX+工藝，“這類應用對低功耗要求很高，因為可能要在人體內待上20小時以上——22FDX+有更出色的能效，面積也有優勢”，汪志偉說這款芯片近期就準備流片...

單純從芯原作為IP供應商的例子，實則也能看出FD-SOI生態的基本盤已經相對穩固。而更長遠的問題，也關乎后續是否量產更先進制造工藝的問題，就在于FD-SOI生態的盤子怎么做大。

這里分享一個論壇上有數名嘉賓提到的有趣觀點：曹志平在談FD-SOI是否需要更先進制造工藝的問題時說：“如果某個應用需要更先進的制造工藝，而它已經用上了成熟的FinFET技術，我想這可能就不是FD-SOI的機會。”

這聽起來是句“正確的廢話”，但實際上它強調了不要試圖用FD-SOI技術去取代FinFET既有市場，而應該考慮FD-SOI技術的獨特性。恰好對應Pierre的發言：“10/12nm FD-SOI工藝會開辟新型應用，未來5年內就會看到FD-SOI滲透率的提升。”他在談到生態構建重要性的時候說，保持FD-SOI的競爭力，“我們需要為明天構建起設計。”

Handel Jones（IBS首席執行官）也在圓桌發言中提到NVIDIA從2006年就開始打造CUDA的例子，“我們去看GlobalFoundries的22FDX性能，真的挺棒的。去比較7nm FinFET和12nm FD-SOI，后者也能勝出。”

“但我認為從FD-SOI生態系統的角度考慮，一方面是供給端推進（supply push），另一方面是需求端拉動（demand pull）。”尤其從需求端思考，“整個市場的需求潛力是遠高于供給的。”Handel談到了7nm FinFET晶圓現如今的月產能，在12nm FD-SOI有機會在技術上因為低功耗、高能效特色，可取代7nm FinFET的情況下，FD-SOI“完全有機會創造市場，而不是等著客戶來找我們。”

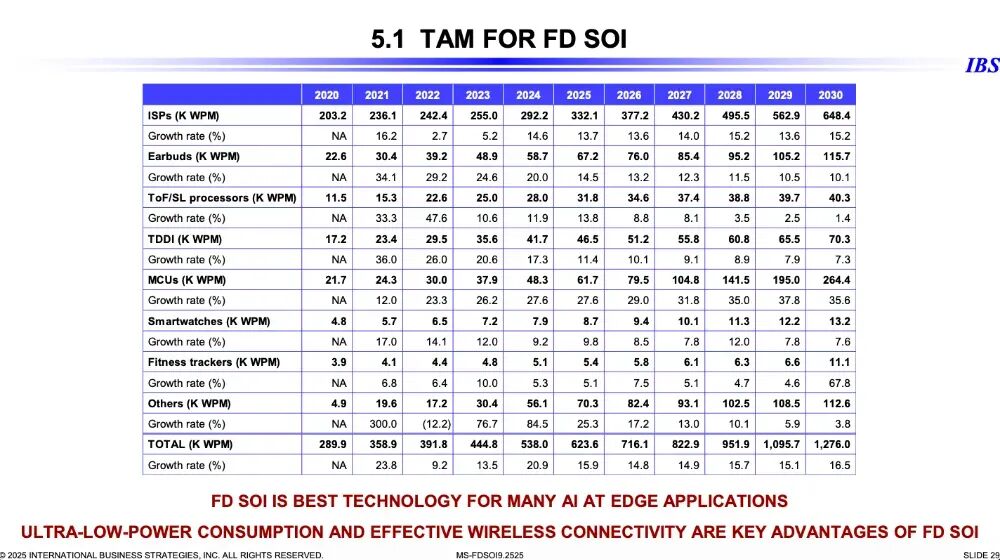

具體是哪些市場？IBS給出的屬于FD-SOI的市場機會預期如下：

細分項涵蓋了CIS（CMOS圖像傳感器）后端的ISP（圖像信號處理器）——也是IBS看來最大的市場機會，因為其市場空間將會十分巨大——2030年有機會超過每月600k晶圓的需求：尤其在這類芯片正從40nm轉向28nm的當下，相較28 bulk傳統工藝，22FDX是個顯著更優的選擇。

隨后還有耳機、ToF/SL處理器、TDDI（觸控與顯示驅動器）、MCU，以及涵蓋智能手表、健康追蹤設備等應用方向。這些實則無一例外與邊緣AI密切相關。或者說邊緣AI就是FD-SOI實現市場擴容的絕佳機會窗口，乃至在12nm FD-SOI若有機會起量，則可完全替代7nm FinFET的前沿邊緣AI應用上，Handel補充說“尤其在中國市場”。

另外在該應用場景內，有個芯原特別看重的市場機會：AI眼鏡。戴偉民在圓桌環節多次提到了AI眼鏡市場的潛在價值，尤其該應用方向與FD-SOI技術的高度契合：AI眼鏡存在續航、重量、性能的“不可能三角”，而FD-SOI在RF射頻、非易失性存儲高集成度實現，長續航與短時高性能彈性需求上，都不是同代FinFET工藝可比。

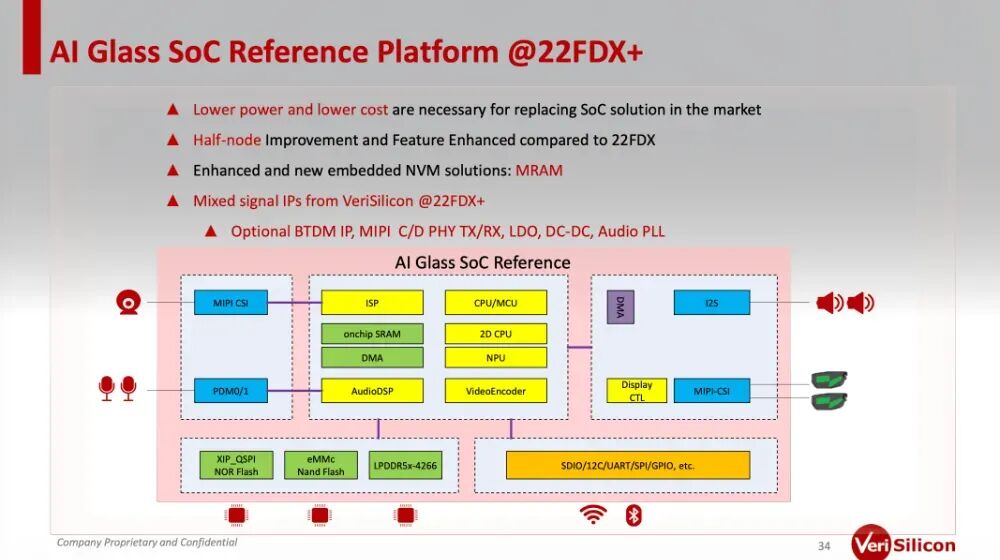

“現在用4nm, 6nm的AI眼鏡芯片真的必要嗎？我看未必。我們已經給客戶做了基于22nm FD-SOI工藝的芯片，效果很不錯——從低功耗等各方面都比FinFET先進工藝的競品要強。”戴偉民說的方案應該是芯原基于22FDX+所推AI眼鏡SoC參考平臺產品，汪志偉介紹說該平臺實現了更精簡的面積、更低的功耗，還集成了MRAM以及諸多來自芯原的IP.

“我們當然可以等著應用來，但很顯然我們應該主動去提供解決方案”，才有機會收獲市場——對應Handel提到從需求著眼、領銜應用（pioneer those applications）的重要性，“我想尤其在邊緣AI領域要獲得機會和領導者地位，就要求在解決方案上創新，同時與關鍵客戶合作。”

“上產能、構建用戶基礎固然需要時間，但我始終認為我們需要有AI時代下更遠大的目標（more ambitious goal in terms of the next phase of AI）。”

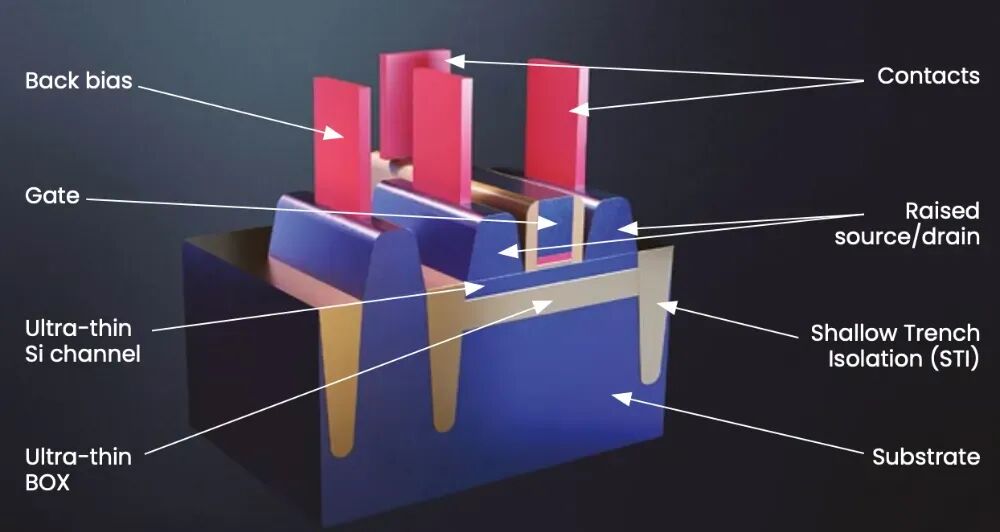

CEA-Leti在資料中呈現的10nm FD-SOI器件結構圖

最后用戴偉民在圓桌終了對于FD-SOI發展情況的總結做結：其一，許多芯片設計者還沒有真正將body-biasing特性用好，“很多人還不會用——如果真的用好了，在某些場景或許并不需要用先進工藝，就能解決問題”；其二，22FDX固然很不錯，但發展更先進節點仍然是必要的，即便單純的RF應用不需要，數字電路密度依舊是有需要的。

Handel對FD-SOI生態的總結很到位，如今欠缺的是市場參與者的主動性，包括在有市場海量需求情況下的積極性及FD-SOI生態下的玩家是否真的有產能可應接這么大的量——即便這可能又是個雞與蛋和亟待破局的新問題——只不過這次的問題在于如何做大市場，而不是早年的做與不做。
